Пневмораспределители П-РЭ 3/2.5-7315 (110В) представляют собой электромагнитные устройства, предназначенные для дистанционного управления потоками сжатого воздуха в промышленных пневматических системах. Они формируют исполнительные сигналы для приведения в действие пневмоцилиндров, поворотных механизмов, зажимных устройств и других компонентов технологического оборудования. Основная функция данных пневмораспределителей — коммутация сжатого воздуха от источника к исполнительному механизму и сброс давления в атмосферу по электрическому сигналу с управляющего контроллера. Код ТН ВЭД: 8481 20 000 0 (арматура для трубопроводов, клапаны).
Описание и назначение распределителя
Данные аппараты являются пневмораспределителями с первым основанием (на что указывает цифра «1» в полном индексе модели) и выполнены по схеме «3/2», «нормально-закрытые». Это означает наличие трех рабочих линий (питание, выход, сброс) и двух позиций золотника. В исходном, обесточенном состоянии, линия питания перекрыта, а выходная линия соединена со сбросом в атмосферу. При подаче напряжения на катушку золотник перемещается, открывая проход от питания к выходу и перекрывая сброс. Исполнение П-РЭ 3/2.5-7315 (110В) оптимально для систем, где требуется удерживать исполнительный механизм в нейтральном положении при обесточивании системы управления.
Вес изделия — не более 0.5 кг. Габаритные размеры для пневмораспределителя П-РЭ 3/2.5-7315 указаны на изображении и в таблице ниже.
| Параметр |
Значение |
| Длина, L (ориентировочно) |
~ 70 мм |
| Ширина, B (ориентировочно) |
~ 40 мм |
| Высота, H (c катушкой, ориентировочно) |
~ 100 мм |
| Присоединительный размер |
G 1/8" (коническая резьба Rc 1/8") |
| Масса, не более |
0.5 кг |

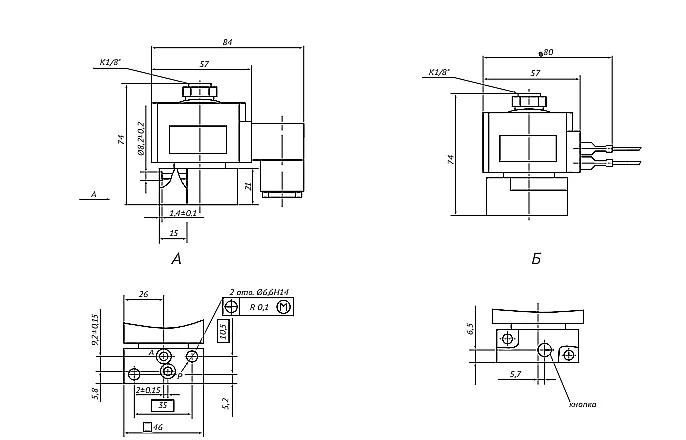

Чертеж габаритных и присоединительных размеров пнемораспределителя П-РЭ 3/2.5-7315 для проверки совместимости при монтаже.
Технический анекдот: Инженер говорит стажеру: «Запомни, если что-то работает — лучше не трогай. Вот смотри, этот пневмораспределитель П-РЭ 3/2.5-7315 исправно работает уже пять лет, главное — вовремя воздух фильтровать и напряжение стабильное подавать!». Стажер смотрит на прибор: «А почему тогда из отдела снабжения всё время звонят, спрашивают, сколько ещё таких нужно?».
Технические характеристики
Для точного подбора и расчета гидравлических (пневматических) систем, а также для поиска аналогов, необходимо детально ознакомиться с основными эксплуатационными параметрами аппарата.
| Наименование параметра |
Значение |
| Условный проход, Ду |
2,5 мм |
| Рабочее давление (номинальное/минимальное) |
1,0 / 0,1 МПа (10 / 1 бар) |
| Пропускная способность (Kv), не менее |
0,16 м³/ч |
| Диапазон температур рабочей среды |
От +5°C до +50°C (сжатый воздух) |
| Тип рабочей среды |
Осушенный сжатый воздух, очищенный не грубее 10-го класса по ГОСТ 17433-80, с содержанием распылённого масла |
| Время срабатывания (вкл./выкл. на пост. токе) |
≤ 0,025 / 0,012 с |
| Время срабатывания на переменном токе |
≤ 0,012 с |
| Максимальная утечка воздуха |
≤ 5 см³/мин |
| Максимальная частота переключений |
500 циклов/мин |
| Присоединительные размеры |
Резьба Rc 1/8" (коническая) с двух сторон основания |
| Масса |
≤ 0,5 кг |
Параметры электрического управления
| Параметр |
Значение |
| Номинальное напряжение питания (пост. ток) |
12, 24, 48, 110 В |
| Номинальное напряжение питания (пер. ток 50 Гц) |
24, 36, 110, 220, 380 В |
| Номинальное напряжение питания (пер. ток 60 Гц) |
110, 220 В |
| Макс. потребляемая мощность (пост. ток) |
12 Вт |
| Макс. потребляемая мощность (пер. ток 50 Гц) |
22 ВА |
| Превышение температуры катушки |
Не более +85°C над температурой окруж. среды |
Преимущества и особенности эксплуатации
Внедрение надежных пневмораспределителей П-РЭ 3/2.5-7315 на предприятии дает ряд существенных эксплуатационных выгод:
- Снижение простоев технологического оборудования благодаря высокой надежности конструкции и стойкости к вибрации. Распределитель рассчитан на интенсивный режим работы до 500 циклов в минуту.
- Увеличение ресурса пневмосистемы за счет минимальной внутренней утечки (не более 5 см³/мин) и качества поверхности каналов, снижающего износ от абразивных частиц.
- Универсальность монтажа и обслуживания. Исполнение с первым основанием и стандартной резьбой Rc 1/8" упрощает интеграцию в существующие линии. Катушки «старого» и «нового» образца взаимозаменяемы.
- Стабильность работы при различных напряжениях. Широкий диапазон номинальных напряжений питания позволяет подобрать модель для большинства промышленных сетей России и СНГ.
- Совместимость с типовыми промышленными контроллерами. Быстрое время срабатывания (12-25 мс) обеспечивает точное позиционирование в автоматических циклах станков.
Принцип работы в пневмосистеме
В составе пневматического привода пневмораспределитель П-РЭ 3/2.5-7315 монтируется между источником сжатого воздуха (компрессорная станция, ресивер) и исполнительным устройством (цилиндр). К порту питания (P) подключается магистраль, к рабочему порту (A) — линия к цилиндру, порт сброса (R) обычно остается открытым или соединяется с глушителем.
В исходном состоянии (катушка обесточена) подпружиненный золотник перекрывает канал P-A и соединяет канал A-R. При подаче напряжения на катушку электромагнит создает усилие, преодолевающее действие пружины. Золотник перемещается, открывая проход P-A и перекрывая R. Сжатый воздух поступает в полость цилиндра, приводя его в движение. При снятии питания пружина возвращает золотник в исходное положение, давление с рабочей линии стравливается через сброс.
Температурный режим и срок службы
Рекомендуемый диапазон температур окружающей среды для работы распределителя — от +5°C до +50°C. Допускается эксплуатация при температурах ниже, но это может привести к конденсации влаги и обледенению, если воздух не осушен должным образом.
Устройство рассчитано на длительную непрерывную работу в циклических режимах. Ресурс работы напрямую зависит от качества подготовки рабочей среды (степень очистки, осушка, наличие масла) и соблюдения номинального давления. Своевременная замена фильтров, поддержание заданной влажности масла в воздухе и отсутствие ударных перегрузок по давлению — ключевые факторы для многолетней безотказной эксплуатации. Стандартный межремонтный интервал при соблюдении условий эксплуатации составляет несколько миллионов циклов.
Область применения и типовое оборудование
Электропневмораспределители серии П-РЭ нашли широкое применение в различных отраслях промышленности для управления исполнительными механизмами:
- Металлообрабатывающие и деревообрабатывающие станки: управление зажимами, фиксаторами, сменой инструмента, механизмами подачи.
- Прессовое оборудование: управление циклами штамповки, вырубки, запрессовки.
- Сборочные линии и роботизированные комплексы: позиционирование, захват и перемещение деталей манипуляторами.
- Пищевая и упаковочная промышленность: приводы дозаторов, механизмов укупорки, маркировки, транспортирования тары.
- Строительная и дорожная техника: управление вспомогательными механизмами, блокировками, аварийными системами.
Состав ремкомплекта и типовые отказы
Большинство отказов связаны с естественным износом уплотнительных элементов или загрязнением. В ремонтный комплект для пневмораспределителя П-РЭ 3/2.5-7315 обычно входят следующие позиции:
| Номенклатурная позиция |
Причина износа / отказ |
| Уплотнительные кольца (манжеты) золотника |
Абразивный износ от загрязненного воздуха, потеря эластичности при высоких температурах. |
| Возвратная пружина золотника |
Усталость металла при высокой частоте циклов, коррозия. |
| Уплотнения штока электромагнита |
Износ, разрыв при неправильном монтаже. |
| Обмотка катушки |
Пробой изоляции при скачках напряжения, перегрев из-за заклинивания золотника. |
Типичные ошибки при подборе
- Подбор исключительно по присоединительной резьбе и схеме без учета требуемой пропускной способности (Kv), что приводит к недостаточной скорости срабатывания исполнительного механизма.
- Игнорирование требуемого типа рабочей среды. Применение распределителя на неочищенном или избыточно влажном воздухе ведет к быстрому износу и заклиниванию золотника.
- Выбор по напряжению без учета допустимой потребляемой мощности управляющего контроллера или блока питания, который может оказаться перегружен.
- Пренебрежение климатическими условиями. Установка прибора вне допустимого температурного диапазона либо в зону прямого попадания технологических жидкостей и абразивной пыли.
Условное обозначение модели (расшифровка индекса)
Индекс «П-РЭ 3/2.5-7315» расшифровывается следующим образом:
- П-РЭ — Пневмораспределитель Электромагнитный.
- 3/2.5 — Три линии (3/2) с условным проходом 2.5 мм.
- 7 — Тип исполнения (для внешнего монтажа).
- 3 — Способ присоединения трубопроводов (резьбовое).
- 15 — Порядковый номер конструктивного исполнения и материала.
- (110В) — Номинальное напряжение питания катушки (для конкретного исполнения).
Примеры заказа и поставки
При обращении на сайт 777-gidra.ru или по телефону вы можете указать необходимую конфигурацию:
- Базовая модель: П-РЭ 3/2.5-7315 с катушкой на переменный ток 110 В, 50 Гц.
- Для низковольтных цепей: П-РЭ 3/2.5-7315 с катушкой на постоянный ток 24 В.
- С другим напряжением: П-РЭ 3/2.5-7315 с катушкой на переменный ток 220 В, 50 Гц.
Мы обеспечиваем поставку оригинальных пневмораспределителей П-РЭ и надежных аналогов по всей территории России и стран СНГ: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и регионы. Доступна техническая консультация по подбору, проверке совместимости с существующими системами и помощь в оформлении заявок. Сроки поставки уточняйте у менеджеров.
Оборудование бренда ГИДРАВЛИК, официальным поставщиком которого является компания ГИДРАВЛИКА, — это гарантия качества промышленных компонентов. Для подбора оборудования под ваши задачи, согласования технических параметров или оформления заказа на пневмораспределитель П-РЭ 3/2.5-7315 (110В), оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
