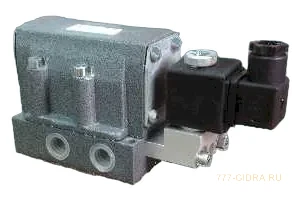

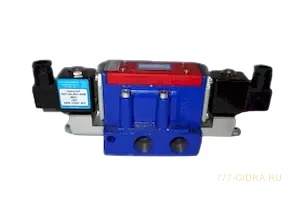

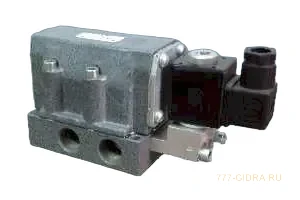

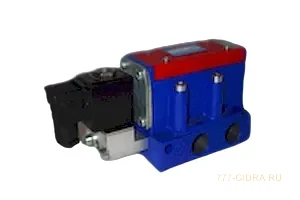

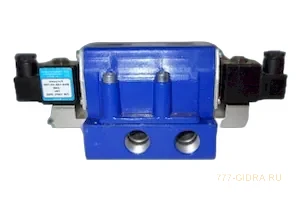

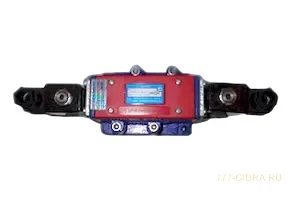

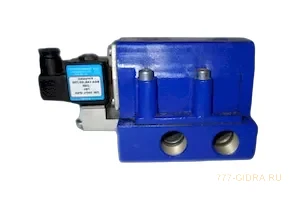

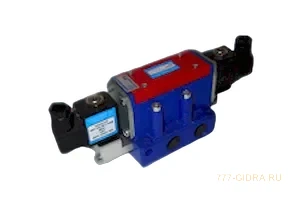

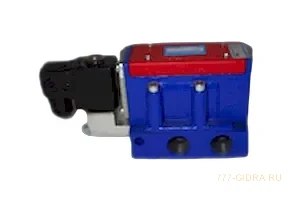

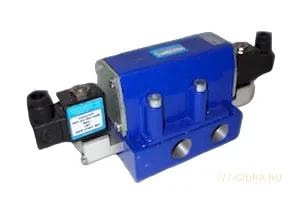

Пневмораспределитель В64-34А-05 — это базовый элемент для построения отказоустойчивых пневматических систем в промышленности. Устройство представляет собой электропневматический четырехлинейный двухпозиционный клапан с пружинным возвратом, предназначенный для коммутации потоков сжатого воздуха в автоматизированных системах управления пневмоцилиндрами, приводами и другим оборудованием.
Описание и назначение пневмораспределителя В64-34А-05
Конструкция данного пневмораспределителя В64-34А-05 разработана для эксплуатации в жестких промышленных условиях. Корпус выполнен из металла, что обеспечивает надежную защиту внутренних узлов от вибраций и механических воздействий. Ключевой особенностью модели является стыковой монтаж (индекс «05»), который позволяет устанавливать распределитель непосредственно на установочную плиту или блок, минуя промежуточные адаптеры. Это сокращает количество соединений, снижая риск утечек, и уменьшает общие габариты узла. Пневмораспределитель В64-34А-05 рассчитан на работу с очищенным сжатым воздухом — стандартной средой для большинства промышленных применений.
Габаритные параметры и код ТН ВЭД
Для планирования монтажа и логистики важны точные данные о размерах и весе. Ниже представлены основные габариты пневмораспределителя В64-34А-05 и его код ТН ВЭД для таможенного оформления.
| Параметр | Значение |
|---|
| Масса, кг | 1,45 |
| Длина L, мм | 155,5 |
| Высота H, мм | 78 |
| Ширина B, мм | 72 |
| Код ТН ВЭД | 8481.20.0000 (Пневматические распределительные устройства) |
Указанные параметры подтверждают компактность пневмораспределителя В64-34А-05 при его высоких эксплуатационных возможностях.
Инженер спрашивает пневмораспределитель В64-34А-05: «Ну что, готов к работе?» А он отвечает: «С таким стыковым монтажом я всегда к делу готов!»
Технические характеристики электропневматического клапана
В таблице приведены ключевые параметры, определяющие область применения пневмораспределителя В64-34А-05, включая рабочее давление, производительность, температурный диапазон и тип подключения.
| Параметр | Техническое значение |
|---|
| Условный проход, мм | 16 |
| Номинальное рабочее давление, МПа | 0,63 |
| Минимальное давление срабатывания, МПа | 0,25 |
| Пропускная способность (Kv), м³/ч | > 2,8 |
| Время срабатывания (при 0,4 МПа), с | < 0,1 |
| Диапазон рабочих температур, °C | -40 … +50 |
| Тип рабочей среды | Очищенный сжатый воздух |
| Тип присоединения | Стыковой монтаж (исполнение 05) |
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс: Конструкция пневмораспределителя В64-34А-05 обеспечивает до 10 миллионов циклов переключения, сокращая простои оборудования на производстве.
- Стабильность работы при перепадах давления: Устройство сохраняет функциональность в широком диапазоне давлений от 0,25 до 0,63 МПа, что важно для динамичных систем.
- Удобство монтажа и обслуживания: Стыковая схема установки минимизирует затраты времени на инсталляцию и упрощает доступ для сервисного обслуживания.
- Широкий температурный диапазон: Возможность эксплуатации при температурах от -40°C до +50°C позволяет использовать пневмораспределитель В64-34А-05 в неотапливаемых цехах и регионах с суровым климатом.
- Совместимость с типовыми гидро- и пневмосистемами: Стандартные присоединительные размеры и распространенные напряжения катушек упрощают интеграцию в существующие контуры.
Принцип работы клапана в системе
Основу функционирования пневмораспределителя В64-34А-05 составляет электромагнитное управление золотниковым узлом. В исходном состоянии золотник удерживается пружиной в определенном положении, задавая конфигурацию каналов (питание P, рабочие линии A и B, выхлоп R). При подаче управляющего напряжения на катушку генерируется магнитное поле, которое воздействует на якорь, связанный с золотником. Золотник смещается, перераспределяя потоки воздуха и изменяя состояние подключенного привода. После снятия сигнала пружина возвращает золотник в исходную позицию. Такая схема гарантирует быстрое время срабатывания пневмораспределителя В64-34А-05 и его надежность в циклических режимах работы.
Температурный режим и срок службы
Пневмораспределитель В64-34А-05 предназначен для непрерывной работы в диапазоне температур от -40°C до +50°C (климатическое исполнение УХЛ4). Уплотнительные элементы подобраны с учетом данного диапазона для предотвращения потери эластичности. Ресурс пневмораспределителя В64-34А-05, заявленный производителем ГИДРАВЛИК, составляет не менее 10 лет или 10 миллионов циклов при соблюдении условий: использование очищенного воздуха, отсутствие конденсата и абразивных частиц, поддержание давления в заданных пределах.
Области применения пневмораспределителя В64-34А-05
Устройство широко применяется в различных отраслях для управления пневматическими исполнительными механизмами:
Металлообработка и станкостроение: Управление зажимными патронами, толкателями, механизмами подачи на станках с ЧПУ и координатных столах.
Упаковочная и пищевая промышленность: Приводы клапанов, дозаторов, манипуляторов на линиях фасовки и упаковки.
Автоматизация и робототехника: Управление захватами и поворотными механизмами в составе промышленных роботов.
Логистика и конвейерные системы: Переключение сортировочных заслонок и стопперов на складских комплексах.
Ремонтный комплект и запасные части
Для поддержания работоспособности пневмораспределителя В64-34А-05 рекомендуется иметь ремкомплект. Наиболее подвержены износу уплотнения и пружины. Основной комплект включает:
| Наименование элемента | Количество, шт. | Примечание |
|---|
| Уплотнительные кольца золотника | 1 комплект | Материал NBR |
| Манжеты уплотнительные корпуса | 1 комплект | Материал NBR |
| Возвратная пружина | 1 | Сталь |
| Комплект винтов крепления | 1 набор | Для фиксации крышки |

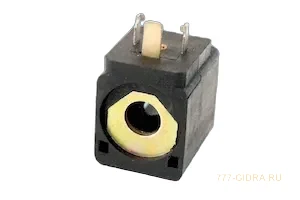

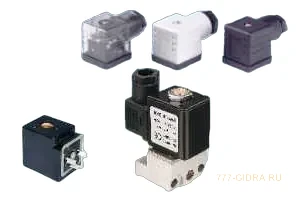

Также отдельно могут заказываться электромагнитные катушки на различные напряжения 12-380В AC/DC.
Типичные ошибки при подборе распределителя
- Выбор исключительно по типу резьбы или присоединения без учета требуемого рабочего давления и расхода воздуха.
- Игнорирование температурного диапазона, что может привести к отказу при эксплуатации в неотапливаемых помещениях.
- Применение устройства для сред, отличных от очищенного сжатого воздуха (например, неосушенный воздух с влагой или масляный туман), что сокращает ресурс уплотнений.
- Несоответствие напряжения и типа тока (AC/DC) катушки существующей системе управления, ведущее к некорректной работе или повреждению.
Расшифровка условного обозначения модели В64-34А-05
Маркировка пневмораспределителя В64-34А-05 структурирована следующим образом:
В — базовое обозначение пневмораспределителя.
64 — номер серии, определяющей конструктивную платформу.
3 — тип управления: электропневматический.
4 — количество основных линий (4/2).
А — индекс модификации по материалу или исполнению.
05 — тип подключения: стыковой монтаж.
Таким образом, пневмораспределитель В64-34А-05 — это электропневматический распределитель четвертой серии с четырехлинейной двухпозиционной схемой и стыковым подключением.
Габаритные и присоединительные размеры для монтажа
Для корректной установки и проверки совместимости с оборудованием необходимо знать точные размеры. На иллюстрации ниже схематично показан пневмораспределитель В64-34А-05 с основными габаритами.
| Обозначение | Значение, мм | Описание |
|---|
| L (длина) | 155,5 | Общая длина по корпусу |
| H (высота) | 78 | Высота с катушкой |
| B (ширина) | 72 | Ширина корпуса |
| D1 | 25 | Диаметр окружности крепежных отверстий |
| d (отверстия) | 6 | Диаметр монтажных отверстий |
Использование данных размеров позволяет точно спроектировать посадочное место и избежать переделок при монтаже.
Примеры оформления заказа на пневмораспределитель В64-34А-05
Пример 1. Покупка для модернизации: Предприятие в Новосибирске заказало 8 шт. пневмораспределителей В64-34А-05 на 24В DC для обновления системы управления гибочными прессами. Доставка выполнена транспортной компанией на склад заказчика.
Пример 2. Для сервисного центра: Инжиниринговая компания в Казани приобрела 3 устройства на 220В AC как запасные модули для ремонта упаковочных линий. Доставка курьером за 2 дня.
Пример 3. Регулярные поставки: Крупный завод в Екатеринбурге оформил контракт на ежеквартальную поставку 20 шт. пневмораспределителей В64-34А-05 для планового ТО станков с ЧПУ.
Оформить заявку на пневмораспределитель В64-34А-05 можно через сайт 777-gidra.ru или по телефону.
Поставка, гарантия и техническая поддержка
Компания «ГИДРАВЛИКА», официальный поставщик бренда ГИДРАВЛИК, организует доставку пневмораспределителей В64-34А-05 по всей территории России и в страны СНГ. Мы доставляем оборудование в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Гарантия на изделие — 24 месяца. Наши специалисты предоставляют консультации по подбору, монтажу и обслуживанию данного пневмораспределителя, помогая подобрать аналог под существующую систему. Для связи воспользуйтесь разделом Контакты или оставьте заявку на сайте.
