Пневмораспределитель ПР 515 П2 УХЛ4 представляет собой ключевой элемент управления в пневматических системах, предназначенный для перенаправления потоков сжатого воздуха в зависимости от управляющих сигналов. Данное устройство применяется в контурах управления станками, технологическими линиями и другим оборудованием, где необходима дистанционная или автоматическая активация пневмоцилиндров и исполнительных механизмов.
Описание и технические параметры
Модель ПР 515 П2 УХЛ4 относится к серии пневмораспределителей с двухпозиционным золотниковым принципом действия и двухсторонним пневматическим управлением (исполнение "П2"). Рабочая среда – очищенный сжатый воздух без масляных капель и абразивных частиц. Климатическое исполнение УХЛ4 гарантирует надежную работу в закрытых помещениях с системами отопления и вентиляции.
Основные параметры пневмораспределителя ПР 515 П2 УХЛ4:
| Параметр | Значение |
|---|
| Условный проход, мм | 2,5 |
| Номинальное давление, МПа | 1,0 (10 бар) |
| Минимальное рабочее давление, МПа | 0,14 (1,4 бар) |
| Минимальное управляющее давление, МПа | 0,14 (для исполнений П1, П2) |
| Пропускная способность Kv, м³/ч, не менее | 0,1 |
| Максимальная частота срабатываний, Гц | 20 |
| Время срабатывания (включение), с, не более | 0,01 |
| Присоединение | Резьбовое |
| Код ТН ВЭД | 8481 20 100 0 |
Габаритные размеры и вес моделей серии ПР515 варьируются в зависимости от типа управления. Для исполнения П2, которым является пневмораспределитель ПР 515 П2 УХЛ4, масса не превышает 0,12 кг.
Заходит как-то инженер в цех, видит – рабочий мучается с пневматикой, пытается подобрать распределитель. Спрашивает: «Ты что делаешь?» Тот в ответ: «Да вот пневмораспределитель ПР 515 П2 УХЛ4 сломался, ищу по давлению аналог». Инженер посмотрел и говорит: «Ты не по давлению смотри, а по расходу! А то воздух гонять будешь, а цилиндр ни с места». Так и подобрали подходящий для замены.
Преимущества и особенности эксплуатации
Использование пневмораспределителя ПР 515 П2 УХЛ4 в системах управления обеспечивает несколько ключевых преимуществ для промышленных предприятий:
- Снижение простоев оборудования – быстродействие 0,01 с и высокая частота срабатываний (до 20 Гц) позволяют реализовать интенсивные рабочие циклы без задержек.
- Увеличение ресурса системы – надежная конструкция золотника и корпуса рассчитана на длительную эксплуатацию в условиях циклической нагрузки.
- Удобство интеграции – стандартные резьбовые порты и компактные габариты пневмораспределителя ПР 515 П2 УХЛ4 упрощают его монтаж в существующие пневмомагистрали.
- Стабильность работы при переменном давлении – устройство сохраняет работоспособность в широком диапазоне давлений от 0,14 до 1,0 МПа.
- Совместимость с типовыми промышленными пневмосистемами – параметры рассчитаны на работу с очищенным воздухом, используемым в станочном и прессовом оборудовании.
Принцип работы и внутреннее устройство
В основе работы пневмораспределителя ПР 515 П2 УХЛ4 лежит золотниковый механизм. В корпусе подвижной золотник под действием управляющего давления воздуха перемещается между двумя фиксированными позициями. В каждой позиции открываются определенные каналы, соединяя напорную линию (P) с одной из рабочих полостей (A или B), а другую рабочую полость – с линией выхлопа (R). Исполнение П2 подразумевает двухстороннее пневматическое управление: для переключения золотника используется сжатый воздух, подаваемый на один из двух управляющих портов (Y или Z). Отсутствие возвратной пружины делает состояние распределителя бистабильным – он остается в последней заданной позиции до подачи управляющего сигнала на противоположный порт.
Температурный режим и ресурс работы
Пневмораспределитель ПР 515 П2 УХЛ4 рассчитан на эксплуатацию в температурном диапазоне, характерном для отапливаемых промышленных помещений. Ключевым фактором, определяющим срок службы, является качество рабочей среды. Наличие влаги, масла и твердых частиц в сжатом воздухе ускоряет износ уплотнений и заклинивание золотника. Для обеспечения долговечности необходима установка фильтров-влагоотделителей и регулярное техническое обслуживание пневмосистемы.
Сферы применения и типовое оборудование
Данный пневмораспределитель находит применение в различных отраслях для управления исполнительными механизмами:
- Станкостроение: управление зажимными устройствами, подачей инструмента, позиционированием деталей на фрезерных и токарных станках с ЧПУ.
- Прессовое оборудование: управление циклами работы гидравлических и пневматических прессов, ковочных машин.
- Автоматизированные линии: сортировка, упаковка, транспортировка изделий, где требуется быстрая реакция пневмоприводов.
- Специальная техника: системы управления в технологических установках, стендах для испытаний, лабораторном оборудовании.
Эксплуатация и ремонтопригодность
Несмотря на надежность, в процессе интенсивной эксплуатации пневмораспределителя ПР 515 П2 УХЛ4 могут изнашиваться отдельные компоненты. Чаще всего требуют замены уплотнительные манжеты и кольца, подверженные постоянному трению и воздействию неидеальной рабочей среды. Реже возникает необходимость в замене самого золотника при попадании абразивных частиц. Для обслуживания и ремонта рекомендуется использовать только оригинальные ремкомплекты, обеспечивающие точное соответствие геометрических и упругих характеристик.
Типичные ошибки при выборе аналога
Подбор замены для вышедшего из строя пневмораспределителя ПР 515 П2 УХЛ4 требует учета всех параметров:
- Игнорирование типа управления. Установка распределителя с механическим или электрическим управлением вместо пневматического (П2) потребует переделки системы управления.
- Невнимание к минимальному рабочему давлению. Если в системе давление опускается ниже 0,14 МПа, распределитель может не срабатывать.
- Пренебрежение пропускной способностью Kv. Меньшее значение Kv приведет к недостаточной скорости срабатывания исполнительных механизмов.
- Несоответствие присоединительных размеров. Несмотря на одинаковый условный проход (2,5 мм), шаг и профиль резьбы могут отличаться.

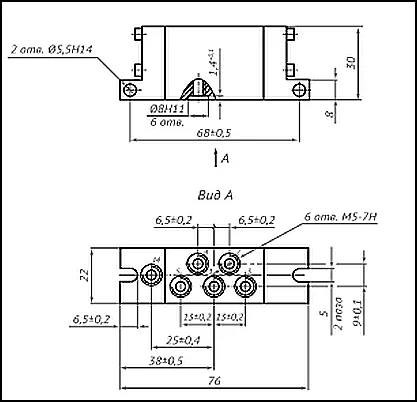

Изображения ниже демонстрируют внешний вид и присоединительные размеры пневмораспределителя ПР 515 П2 УХЛ4.
Фото 1: Компактный корпус пневмораспределителя ПР 515 П2 УХЛ4 разъемами для подключения.
Фото 2: Схематическое изображение с обозначением портов (P, A, B, R, Y, Z) для правильного монтажа.
Расшифровка индекса модели
Маркировка пневмораспределителя ПР 515 П2 УХЛ4 содержит полную информацию об изделии:
- ПР – пневматический распределитель.
- 515 – номер модели конструкции.
- П2 – тип управления: двухстороннее пневматическое.
- УХЛ4 – климатическое исполнение и категория размещения: для умеренного и холодного климата, в закрытых помещениях с отоплением.
Примеры оформления заказа
В стандартной поставке доступен базовый вариант – пневмораспределитель ПР 515 П2 УХЛ4 с двухсторонним пневмоуправлением. При необходимости специалисты компании могут подобрать другое исполнение из серии ПР515 (например, с электропневмоуправлением Э2 или механическим управлением М11) под конкретные параметры вашей системы по давлению, расходу и типу подключения. Оформить запрос на подбор и заказать оборудование можно на нашем сайте.
