Пневмораспределитель ПР 515 П1 УХЛ4 – это ключевой компонент, предназначенный для переключения потоков сжатого воздуха в автоматизированных пневматических системах управления. Устройство серии ПР 515 позволяет дистанционно изменять направление рабочей среды под воздействием управляющих сигналов. В частности, модификация П1 сочетает односторонний сигнал пневматического управления с автоматическим возвратом в исходное положение под действием встроенной пружины. Благодаря компактным габаритам и высокой надежности данный пневмораспределитель нашел широкое применение в промышленности.
Изделие ПР 515 П1 УХЛ4 обеспечивает эффективное управление исполнительными механизмами, такими как пневмоцилиндры или пневмомоторы. Климатическое исполнение УХЛ4 гарантирует стабильную работу в умеренном климате при монтаже внутри помещений с контролируемым микроклиматом.
Основные технические характеристики
Для корректного подбора элемента необходимо опираться на его паспортные данные. Пневмораспределитель серии ПР 515 характеризуется следующими ключевыми эксплуатационными параметрами.
| Наименование параметра |
Значение |
| Условный проход, Ду, мм |
2,5 |
| Номинальное давление рабочей среды (сжатый воздух), МПа (бар) |
1,0 (10) |
| Пропускная способность, Kv, м³/ч |
не менее 0,1 |
| Минимальное давление срабатывания, МПа |
0,14 |
| Диапазон рабочих температур |
+5°C до +50°C (для УХЛ4) |
| Максимальная частота срабатываний для П1, Гц |
20 |
| Класс защиты (общепромышленное исполнение) |
IP00, IP40 (в зависимости от исполнения) |
| Тип рабочей среды |
Очищенный сжатый воздух по ГОСТ 17433-80 |

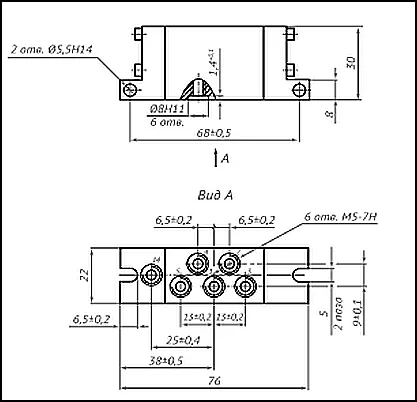

Габаритные размеры и вес
Компактные размеры и малый вес делают пневмораспределитель ПР 515 П1 УХЛ4 удобным для монтажа в ограниченном пространстве. Средняя масса устройства варьируется в зависимости от конкретного типа органов управления.
| Исполнение по виду управления |
Примерная масса, кг |
| М11, М12, М13 (механическое) |
0,12 – 0,17 |
| Р14, Р15, Ф (ручное) |
0,15 – 0,20 |
| П1, П2 (пневматическое) |
0,12 |
| Э1, Э2 (электропневм.) |
0,26 – 0,36 |
| Код ТН ВЭД |
8481 80 990 0 (прочие клапаны для трубопроводов) |
Подборщик оборудования спрашивает у инженера: «А какой пневмораспределитель лучше поставить на эту линию?» Инженер, не отрываясь от чертежа: «Тот, который будет распределять пневматику, а не проблемы с простоями. Например, проверенный ПР 515 П1».
Преимущества и особенности эксплуатации
Использование качественного пневмораспределителя в системе управления позволяет достичь ряда существенных производственных выгод.
- Высокая надежность и ресурс: Корпусные детали и рабочие органы изготовлены из износостойких материалов, что обеспечивает длительный межсервисный интервал при соблюдении требований к чистоте воздуха.
- Быстрое время срабатывания: Для исполнения П1 характерно время включения не более 0,01 секунды, что критически важно для высокоскоростных автоматических циклов на производственных линиях.
- Удобство монтажа и подключения: Стандартные присоединительные размеры и резьбы позволяют производить быструю замену устройства или его интеграцию в новую схему.
- Стабильность работы в заданном диапазоне давлений: Устройство уверенно функционирует при давлении от минимальных 0,14 МПа до номинальных 1,0 МПа, обеспечивая предсказуемое поведение системы.
- Совместимость с типовыми промышленными пневмосхемами: Пневмораспределитель ПР 515 П1 УХЛ4 логично встраивается в большинство распространенных конфигураций пневмоприводов станков и машин.
Принцип работы в составе пневмосистемы
В базовой конфигурации исполнение П1 является 3/2-ходовым распределителем с нормально закрытым (НЗ) рабочим каналом. В исходном состоянии (при отсутствии управляющего сигнала) встроенная возвратная пружина удерживает золотник в таком положении, когда рабочее давление от линии питания (Р) заблокировано, а полость исполнительного механизма (канал А) соединена с линией слива (канал Т или R). При подаче управляющего импульса давления на управляющий поршень происходит преодоление усилия пружины, золотник смещается, открывая проход от линии питания (Р) к рабочему выходу (А). Линия слива при этом перекрывается. Когда управляющий сигнал снимается, пружина возвращает пневмораспределитель ПР 515 П1 в исходное состояние. Такая логика работы идеально подходит для управления односторонними пневмоцилиндрами или для подачи/сброса давления в управляющих цепях.
Температурный режим и ресурс работы
Данная модель пневмораспределителя предназначена для эксплуатации при температуре окружающей среды от +5°C до +50°C в соответствии с климатическим исполнением УХЛ4. Кратковременные выходы за указанные пределы допустимы, но могут сократить ресурс уплотнений. Рабочая среда – сжатый воздух, очищенный от пыли, капельной влаги и паров масла. Ключевыми факторами, определяющими срок службы, являются: степень фильтрации воздуха (рекомендуется фильтр грубой очистки 40 мкм), соблюдение регламента технического обслуживания (чистка, проверка подвижности золотника), а также число рабочих циклов. При соблюдении условий эксплуатации и использовании качественной рабочей среды ресурс устройства составляет десятки миллионов циклов.
Области применения и оборудование
Распределители данной серии активно применяются в различных отраслях промышленности для построения систем автоматического и полуавтоматического управления.
- Станочное оборудование: Управление зажимными патронами, механизмами подачи инструмента, защитных кожухов на токарных, фрезерных и шлифовальных станках с ЧПУ.
- Прессовое оборудование: Контроль вспомогательных операций – подача заготовки, выброс готовой детали в гибочных и штамповочных прессах.
- Сборочные автоматы и роботизированные комплексы: Управление пневматическими захватами манипуляторов, позиционирование деталей на конвейере.
- Упаковочные и фасовочные линии: Привод механизмов отсечки пленки, дозирования сыпучих продуктов, маркировки.
- Строительная и специальная техника: Системы управления пневмоподвеской, блокировками дифференциалов, вспомогательными механизмами в кабине.
- Промышленные гидростанции (вспомогательные контуры): Управление системами охлаждения, смазки или продувки.
Расшифровка условного обозначения
Индекс модели ПР 515 П1 УХЛ4 содержит всю необходимую информацию для идентификации:
- ПР – Пневмораспределитель.
- 515 – Базовый номер серии (условный проход 2,5 мм, давление до 1 МПа).
- П1 – Исполнение по виду управления: «П» – пневматическое, «1» – одностороннее управление с пружинным возвратом.
- УХЛ4 – Климатическое исполнение и категория размещения: УХЛ – для умеренного и холодного климата, 4 – для работы в закрытых помещениях с искусственным регулированием климатических условий.
Типичные ошибки при подборе
Неправильный выбор пневмораспределителя может привести к снижению производительности оборудования или преждевременному выходу его из строя.
- Игнорирование расхода (Kv): Подбор только по давлению и типу подключения без учета требуемой пропускной способности приведет к «задыханию» пневмоцилиндра и медленному срабатыванию.
- Несоответствие типа управления: Применение распределителя с односторонним пневмоуправлением (П1) в схеме, требующей фиксации положения золотника в двух состояниях.
- Неучет условий эксплуатации: Установка исполнения УХЛ4 в неотапливаемый цех или под открытым небом, где возможны отрицательные температуры и обледенение.
- Пренебрежение качеством рабочей среды: Подключение без фильтра-осушителя, что ведет к загрязнению и коррозии внутренних каналов, заклиниванию золотника.
- Ошибки в давлении управления: Подача на управляющий вход давления ниже минимального (0,14 МПа), при котором срабатывание устройства не гарантируется.
Примеры оформления заказа
При заказе необходимо указывать полное условное обозначение с учетом требуемого типа управления.
- Базовая модель с пневмоуправлением: Пневмораспределитель ПР 515 П1 УХЛ4.
- Аналогичная модель с электропневматическим управлением (односторонняя катушка): ПР 515 Э1 УХЛ4 (напряжение 24 В постоянного тока).
- Модель с механическим управлением толкателем для ручного дублирования: ПР 515 М11 УХЛ4.
Для оформления заказа или получения консультации специалиста рекомендуем воспользоваться формой обратной связи на сайте или связаться с менеджером компании. Вся продукция хранится на складах в РФ, возможна быстрая доставка.
Преимущества сотрудничества с ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК, в том числе и представленный пневмораспределитель ПР 515 П1, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения продукции: от технической консультации и помощи в подборе аналога под вашу существующую систему до оперативной логистики и гарантийного обслуживания. Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Гарантируем качество, соответствие технической документации и оптимальные сроки поставки. Для оформления заказа или получения профессиональной консультации воспользуйтесь формой связи на сайте или позвоните нашим специалистам.
