Эффективное и надежное управление потоками сжатого воздуха — одна из ключевых задач в промышленных пневмосистемах. Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 от компании ГИДРАВЛИК представляет собой оптимальное решение для коммутации воздушных линий на станочном оборудовании, автоматизированных линиях и производственных установках. Устройство обеспечивает четкое двухпозиционное переключение между рабочими каналами.
Описание и область применения
Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 — это клапанное устройство нормально-закрытого типа с трехлинейной схемой подключения и ручным тумблерным управлением. Его основная задача — направление сжатого воздуха от линии питания к исполнительному механизму или его сброс в атмосферу. Конструктивная надежность и устойчивость к вибрациям делают данный пневмораспределитель востребованным в системах зажима инструмента и заготовок на фрезерных и токарных станках, в системах управления конвейерами, упаковочных машинах и другом технологическом оборудовании.

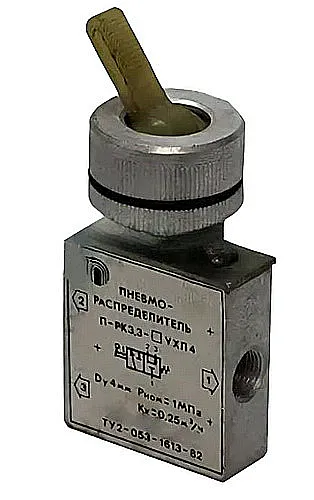

Фото: фронтальный вид распределителя П-РК 3.3 УХЛ4 с установленным тумблером и портами подключения.
Габариты, вес и коды
Модель отличается компактными размерами, что упрощает ее монтаж в условиях ограниченного пространства. Корпус выполнен из прочного алюминиевого сплава, общий вес изделия составляет всего 0,12 кг. Для таможенного оформления и классификации товара используется код ТН ВЭД 8481.20.000 0, под который попадают клапаны для труб, баков и аналогичных изделий.
| Параметр | Значение |
|---|
| Масса | 0,12 кг |
| Длина × Ширина × Высота | 65 × 40 × 55 мм |
| Условный проход (Ду) | 4 мм |
| Тип присоединения | Коническая резьба К1/8" |
| Код ТН ВЭД | 8481.20.000 0 |
Случай в цеху: Сидит инженер, изучает чертеж новой линии. Коллега спрашивает: «Что нового?» — «Да вот, модернизирую управление, ставлю Пневмораспределитель 3/2 П-РК 3.3 УХЛ4. Он такой надежный, что даже если всё вокруг зависнет, он будет методично щелкать своим тумблером, напоминая, что порядок еще возможен». На что коллега отвечает: «Значит, он у нас теперь главный по здравому смыслу в системе».
Основные технические характеристики
Стабильная работа устройства обеспечивается строгим соблюдением технических параметров, определенных в нормативной документации (ТУ У 00223800.012-96). Основные эксплуатационные характеристики пневмораспределителя определяют сферу его применения и долговечность.
| Характеристика | Параметр | Примечание |
|---|
| Рабочее давление, номинальное | 1,0 МПа (10 бар) | Максимально допустимое давление — 1,6 МПа |
| Температурный диапазон работы | -40°C … +40°C | Для климатического исполнения УХЛ4 |
| Тип рабочей среды | Сжатый воздух | Очищенный до 10 класса по ГОСТ 17433 |
| Присоединительные размеры, резьба | K 1/8" (коническая) | Стандарт ГОСТ 6111, уплотнение по резьбе |
| Производительность (пропускная способность) Kv | ≥ 0,25 м³/ч | При перепаде давления в 0,1 МПа |
| Масса устройства | 0,12 кг | Габариты 65×40×55 мм |
| Количество гарантированных циклов переключения | 1 000 000 циклов | Ресурс работы при соблюдении условий |
Преимущества и особенности эксплуатации
Выбор клапанного пневмораспределителя этой модели для вашей гидростанции или технологической линии дает несколько существенных выгод.
1. Снижение простоев оборудования. Конструкция с золотниковым клапаном и тумблерным приводом отличается высокой надежностью и редко требует вмешательства. Это минимизирует незапланированные остановки для ремонта или обслуживания.
2. Увеличенный ресурс работы. Гарантированный срок службы в 5 лет или миллион циклов переключения достигается за счет применения качественных материалов для уплотнений и точно рассчитанной возвратной пружины.
3. Удобство монтажа и подключения. Компактные размеры и стандартная коническая резьба K 1/8" позволяют быстро интегрировать данный пневмораспределитель в существующую систему без сложных переходников или доработок.
4. Стабильность работы при перепадах давления. Устройство эффективно работает в заявленном диапазоне давлений, обеспечивая четкое срабатывание и минимальные потери на внутреннее гидравлическое сопротивление.
5. Широкая совместимость. Распределитель П-РК 3.3 УХЛ4 предназначен для работы с типовыми промышленными пневмоцилиндрами, клапанами и другой арматурой российского и импортного производства.
Принцип работы в пневмосистеме
Работа пневмораспределителя основана на перемещении золотника внутри корпуса. В исходном (нормально-закрытом) положении канал питания (линия 1) перекрыт, а рабочий выход (линия 2) соединен с атмосферным сбросом (линия 3). При воздействии на тумблер оператор смещает привод, который, в свою очередь, перемещает золотник. Это действие разрывает соединение выхода с атмосферой и открывает проход для сжатого воздуха от магистрали питания к исполнительному механизму (пневмоцилиндру, пневмомотору). После отпускания тумблера возвратная пружина обеспечивает автоматический возврат золотника и распределителя в исходное состояние, сбрасывая давление из рабочей линии.

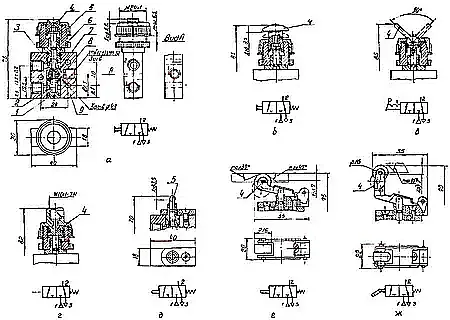

Схема: подключение линий питания, управления и сброса, принцип переключения золотником.
Температурный режим и срок службы
Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 рассчитан на непрерывную работу в широком диапазоне температур окружающей среды: от -40°C до +40°C. Климатическое исполнение УХЛ4 предполагает эксплуатацию в закрытых помещениях без искусственного регулирования климата, где возможны колебания температуры и влажности (до 80% при 25°C). На ресурс работы напрямую влияет качество подаваемой рабочей среды. Использование неочищенного воздуха, содержащего влагу, абразивные частицы или избыточное количество масляного аэрозоля, приводит к ускоренному износу трущихся пар и уплотнений. Рекомендуется установка фильтр-влагоотделителя и регулятора давления на входе в систему. При соблюдении требований к фильтрации масла и воздуха устройство отрабатывает гарантированный ресурс в 1 000 000 циклов.
Оборудование и сферы применения
Данный тип распределителя находит применение в различных отраслях промышленности для управления пневмоприводами. Его часто используют в составе гидростанций, насосных групп и систем автоматизации.
• Металлообрабатывающие станки (ЧПУ, токарные, фрезерные): для управления зажимными патронами, защитными кожухами, механизмами смены инструмента.
• Прессовое и штамповочное оборудование: в системах управления подачей заготовок, выбросом готовой продукции.
• Упаковочные и фасовочные линии: управление захватами, отсекателями, клапанами дозирования.
• Сборочные автоматизированные комплексы и промышленные роботы: управление захватными устройствами (грипперами), позиционирование деталей.
• Конвейерные системы: управление тормозными механизмами, направляющими, сортировочными заслонками.
Состав ремкомплекта и типовые отказы
В случае выхода из строя основные ремонтные операции сводятся к замене износившихся элементов. Чаще всего требуют внимания уплотнительные элементы.
Наиболее уязвимые узлы и детали:
• Уплотнительные манжеты и кольца на золотнике (износ приводит к потере герметичности и утечкам воздуха).
• Возвратная пружина (потеря упругости может нарушить четкость возврата в исходное положение).
• Тумблер и механические элементы ручного привода (механические повреждения при чрезмерном усилии).
Основная причина износа — работа с неочищенным воздухом или превышение номинального давления. Компания ГИДРАВЛИКА поставляет сменные ремкомплекты для оперативного восстановления работоспособности устройства.
Типичные ошибки при подборе распределителя
Некорректный выбор пневмораспределителя может привести к нестабильной работе системы или быстрому выходу его из строя.
Ошибка 1. Выбор только по типу резьбы (K 1/8") без учета требуемого расхода воздуха (KV) и рабочего давления. Это может привести к недостаточной производительности или перегрузке.
Ошибка 2. Игнорирование климатического исполнения. Установка распределителя УХЛ4 в неотапливаемый цех с температурами ниже -40°C приведет к отказу.
Ошибка 3. Использование для сред, отличных от очищенного сжатого воздуха. Подача пара, агрессивных газов или воздуха с высокой влажностью недопустима.
Ошибка 4. Неучет типа управления. Для аварийных или редко переключаемых контуров ручной тумблер подходит идеально, но для автоматических линий требуется распределитель с другим типом привода (электромагнитным, пневматическим).
На сайте 777-gidra.ru вы можете получить бесплатную консультацию по подбору точного аналога под вашу систему.
Расшифровка условного обозначения модели
Маркировка «П-РК 3.3 УХЛ4» содержит полную информацию об устройстве:
П – Пневматический (рабочая среда — сжатый воздух).
РК – Распределитель Клапанный (тип конструкции с золотником).
3 – Количество основных линий подключения (3 линии: питание, выход, сброс).
3 – Исполнение с ручным тумблерным управлением.
УХЛ4 – Климатическое исполнение: «У» – умеренный, «ХЛ» – холодный климат, «4» – для работы в закрытых помещениях без регулирования климата (категория размещения по ГОСТ 15150).
Габаритные и присоединительные размеры для монтажа

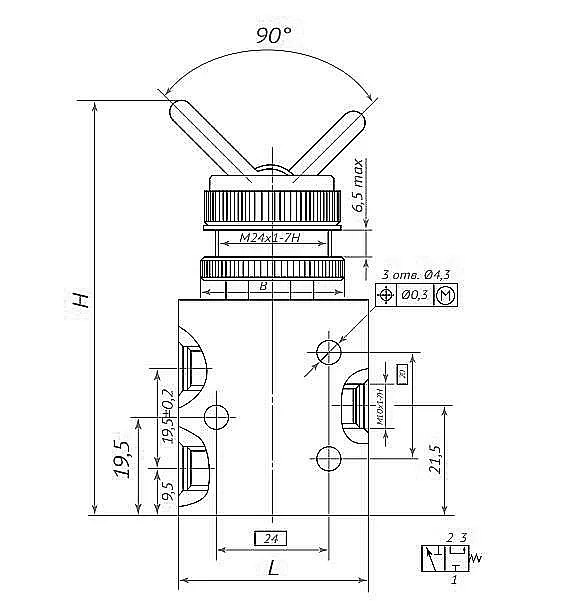

Чертеж: габаритные и установочные размеры для корректной интеграции распределителя в систему.
Для проверки совместимости с существующей пневмосетью необходимо сверить межосевые расстояния портов и тип резьбы. Распределитель имеет три присоединительных порта с конической резьбой K 1/8", расположенных стандартным образом. Крепление корпуса к панели осуществляется с помощью трех винтов М4 или штатной крепежной гайки М24×1.
Примеры комплектации и заказа
Заказ клиента может включать различные варианты поставки пневмораспределителя в зависимости от потребностей производства.
1. Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 базовой комплектации (индивидуальная упаковка, паспорт). Подходит для единичной замены в ремонтном фонде.
2. Партия распределителей с крепежом (10 шт., включая крепежные винты и уплотнительные шайбы). Оптимально для монтажа на новой линии или комплексной модернизации.
3. Комплект с ремкомплектом (1 распределитель + набор уплотнений и пружина). Вариант для ответственных узлов, где требуется обеспечить максимальную готовность к обслуживанию.
Часто задаваемые вопросы (FAQ)
1. Как выбрать подходящую модификацию по давлению, расходу и типу подключения?
Ключевые параметры для выбора: номинальное давление (до 10 бар), пропускная способность Kv (≥0,25 м³/ч) и тип присоединения (коническая резьба K 1/8"). Если ваш контур работает на более высоком давлении или требует большего расхода, наши специалисты помогут подобрать модель из линейки ГИДРАВЛИК с другими характеристиками.
2. Каковы сроки поставки и доставки по России? Есть ли товар на складе?
Базовая модель Пневмораспределитель 3/2 П-РК 3.3 УХЛ4, как правило, доступна на нашем центральном складе. Доставка в основные промышленные центры (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в срок от 2 до 5 рабочих дней. В отдаленные регионы и страны СНГ поставки организуются по индивидуальному графику. Актуальное наличие уточняйте по контактам в разделе Контакты.
3. Каковы условия эксплуатации? Можно ли использовать в неотапливаемом цехе или в пыльной среде?
Данное исполнение (УХЛ4) предназначено для работы внутри помещений при температуре от -40°C до +40°C без образования конденсата. Работа на открытом воздухе или в условиях прямого воздействия осадков не рекомендуется. Для пыльных сред критически важна установка качественного воздушного фильтра на входе в систему, так как твердые частицы в воздухе — основная причина износа золотниковой пары.
4. Совместим ли распределитель с нашим существующим импортным оборудованием? Можно ли подобрать аналог?
Да, благодаря стандартным присоединительным размерам (резьба K 1/8") и типовой схеме подключения 3/2 (нормально-закрытый), данный пневмораспределитель часто служит прямой заменой многим импортным аналогам с похожими параметрами. Для точного подбора предоставьте характеристики вашего штатного устройства или его каталожный номер — наши инженеры подберут совместимую модель из каталога ГИДРАВЛИК.
Заключение и условия поставки
Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 от бренда ГИДРАВЛИК — это проверенное решение для надежного и простого управления пневмоприводами в промышленных условиях. Его клапанная конструкция с ручным тумблерным управлением обеспечивает долгий срок службы и стабильность работы. Компания ГИДРАВЛИКА, как официальный поставщик и производитель, гарантирует соответствие продукции заявленным техническим характеристикам и полное сопровождение при подборе оборудования.
Мы осуществляем поставки по всей территории Российской Федерации и в страны СНГ. На сайте 777-gidra.ru вы можете не только ознакомиться с полным каталогом, но и получить детальную техническую консультацию. Для оформления заказа или уточнения любых вопросов свяжитесь с нашими специалистами через форму обратной связи или по телефону.
