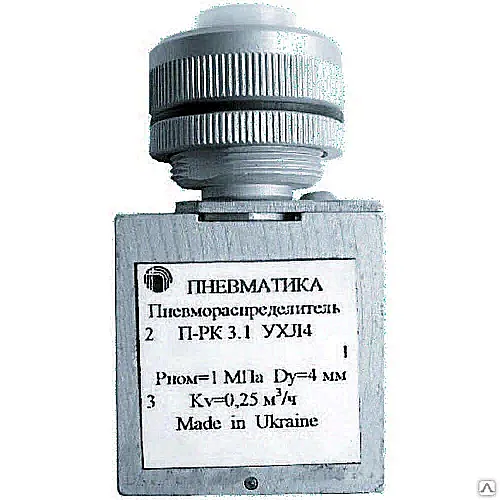

Пневмораспределитель 3/2 П-РК 3.1 УХЛ4

Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 — это компактный клапанный распределитель с ручным управлением посредством кнопки "Пуск". Устройство предназначено для переключения направлений потока сжатого воздуха в пневматических системах управления станками, исполнительными механизмами и автоматическими линиями. Основная функция данного Пневмораспределителя 3/2 П-РК 3.1 УХЛ4 — обеспечение надежного и точного управления приводами в условиях умеренно-холодного климата.

Габариты, вес и классификация

Устройство отличается минимальными габаритами: 48×32×28 мм и массой 0,12 кг, что облегчает интеграцию в стесненные пространства. Для таможенного оформления и корректной идентификации оборудования при импорте используется код ТН ВЭД 8481.20.1000.

Почему Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 так любят инженеры? Он никогда не берет отгулы — всегда готов к «пуску»!

Основные технические параметры

Следующая таблица содержит полный перечень рабочих характеристик, которые необходимо учитывать при проектировании системы или подборе аналога.

Преимущества и особенности эксплуатации

Внедрение Пневмораспределителя 3/2 П-РК 3.1 УХЛ4 в производственный цикл обеспечивает ряд эксплуатационных выгод:

• Снижение простоев: Простая и надежная конструкция минимизирует риск отказов, увеличивая общую стабильность технологической линии.
• Увеличение ресурса: Использование качественных материалов и строгое соблюдение условий по качеству воздуха (фильтрация, осушение) продлевают срок службы до 1 000 000 циклов.
• Удобство монтажа: Компактные размеры и стандартная коническая резьба К1/8" упрощают установку и замену устройства в существующую пневмосистему.
• Стабильность давления: Клапанная группа обеспечивает надежную герметичность в закрытом состоянии, предотвращая утечки и падение давления в системе.
• Совместимость: Устройство универсально и может интегрироваться с типовыми гидростанциями и пневматическими группами, применяемыми в российском промышленном оборудовании.

Как работает распределитель в системе

Принцип действия Пневмораспределителя 3/2 П-РК 3.1 УХЛ4 основан на механическом переключении каналов. В исходном (нормально закрытом) положении линия питания (канал 1) перекрыта, а выходной канал (2) соединен с атмосферным (3) для сброса давления. При нажатии кнопки "Пуск" толкатель перемещает клапан, перекрывая сброс и открывая проход для воздуха от входа (1) к выходу (2). После отпускания кнопки возвратная пружина восстанавливает исходное состояние. Это делает данный Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 оптимальным для систем, требующих импульсной подачи воздуха.

Схематическое изображение: 1 – вход давления, 2 – выход к потребителю, 3 – сброс в атмосферу.

Температурный режим и срок службы

Благодаря исполнению УХЛ4, данный Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 рассчитан на непрерывную работу в диапазоне от -40°C до +50°C. Ресурс работы заявлен производителем не менее 1 000 000 циклов при соблюдении условий: использование очищенного воздуха, поддержание рекомендуемой концентрации масляного тумана (2-4 капли на м³) и регулярное сервисное обслуживание. Нарушение этих требований, особенно работа с нефильтрованной средой, существенно сокращает срок службы уплотнений и клапанной группы.

Области применения и типы оборудования

Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 применяется в различных отраслях промышленности для управления пневмоприводами. Его устанавливают на металлорежущих станках и обрабатывающих центрах для зажима инструмента, в роботизированных комплексах сборки, на автоматических линиях упаковки и розлива в пищевом производстве. Климатическое исполнение позволяет использовать устройство в неотапливаемых цехах, холодильных камерах и на предприятиях в регионах с суровым климатом.

Расшифровка условного обозначения

Маркировка П-РК 3.1 УХЛ4 имеет четкую структуру:
П-РК — Пневмораспределитель Клапанный.
3 — серия изделия.
.1 — исполнение с ручным управлением кнопкой «Пуск» с фиксацией.
УХЛ — климатическое исполнение для умеренного и холодного климата.
4 — категория размещения: закрытые отапливаемые помещения с вентиляцией.
Таким образом, Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 однозначно идентифицируется для заказа и подбора.

Габаритные и присоединительные размеры

Для проверки совместимости с установленным оборудованием необходимо сверяться с монтажными размерами. Корпус устройства имеет габариты 48×32×28 мм, крепление осуществляется гайкой М24×1 на панель толщиной до 6,5 мм. Присоединение трубопроводов — через коническую резьбу К1/8", обеспечивающую герметичность без дополнительных уплотнителей.

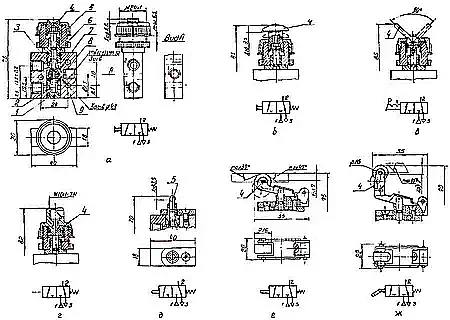

Чертёж с детализацией размеров для монтажа.

Типичные ошибки при подборе

Неверный выбор пневмораспределителя может привести к нестабильной работе системы или преждевременному выходу из строя. Распространенные ошибки:
• Подбор исключительно по типу резьбы (К1/8") без проверки соответствия рабочему давлению (10 бар) и необходимому расходу (0,25 м³/ч).
• Игнорирование климатического исполнения УХЛ4, что приводит к поломкам при эксплуатации за пределами диапазона -40°C...+50°C.
• Использование в качестве рабочей среды неочищенного или влажного воздуха, что ускоряет износ и требует частого сервисного обслуживания.
• Неучет усилия управления (до 30 Н), которое должно быть комфортным для оператора при частых циклах.

Примеры оформления заказа

При заказе через сайт 777-gidra.ru укажите следующие данные:
1. Базовая модель: Пневмораспределитель П-РК3.1 УХЛ4 ТУ У 00223800.012-96, Ду=4мм, резьба К1/8".
2. Модель с альтернативным подключением: П-РК3.1 УХЛ4 с резьбой М10×1 (под заказ).
3. Комплект с документацией: Устройство в индивидуальной упаковке с паспортом и сертификатом соответствия.

Часто задаваемые вопросы (FAQ)

Как выбрать модификацию по давлению, расходу и типу подключения?
Ключевые параметры для выбора: рабочее давление до 1.0 МПа, пропускная способность 0,25 м³/ч и тип резьбы К1/8" (ГОСТ 6111). Для других значений расхода или давления требуется подбор аналога из линейки бренда ГИДРАВЛИК.

Каковы сроки поставки и доставки по России и СНГ, наличие на складе?
Стандартные сроки поставки в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону составляют 3-7 дней. Наличие на складе уточняйте у менеджеров компании ГИДРАВЛИКА. Доставка в другие регионы РФ и страны СНГ осуществляется транспортными компаниями.

Какие условия эксплуатации допустимы (мороз, открытая площадка, пыль, качество воздуха)?
Эксплуатация допускается при температуре от -40°C до +50°C в закрытых помещениях (категория УХЛ4). Работа на открытой площадке или в условиях сильной запыленности не рекомендуется без дополнительной защиты. Качество воздуха должно соответствовать 10 классу очистки по ГОСТ 17433.

Совместим ли данный распределитель с существующим оборудованием и можно ли подобрать аналог?
Да, Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 совместим с большинством типовых пневмосистем. При необходимости замены устаревших или вышедших из строя распределителей наши инженеры помогут подобрать функциональный аналог по техническим параметрам и присоединительным размерам.

Поставка и техническая поддержка от ГИДРАВЛИКА

Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА с гарантией 24 месяца. Мы обеспечиваем доставку Пневмораспределителя 3/2 П-РК 3.1 УХЛ4 по всей территории России и стран СНГ, включая ключевые промышленные центры. Наши специалисты предоставляют бесплатные консультации по подбору, монтажу и сервисному обслуживанию пневматических компонентов. Для заказа или получения технической информации обратитесь через форму на сайте или посетите раздел Контакты.
