Распределители с поворотным рычагом VHER и HS серии ГИДРАВЛИКА — это надежные и долговечные пневмораспределители с ручным управлением, предназначенные для управления направлением потока сжатого воздуха в промышленных пневматических системах. Они характеризуются простотой конструкции, удобством монтажа и обслуживания, что делает их востребованными в различных отраслях машиностроения.
Описание и назначение серии распределителей VHER
Распределители с поворотным рычагом серий VHER и HS от бренда ГИДРАВЛИКА представляют собой механические устройства, предназначенные для переключения потока рабочей среды (фильтрованного сжатого воздуха) в пневмосистемах. Их основное назначение — дистанционное управление пневмоцилиндрами одностороннего и двустороннего действия, пневмомоторами и другими исполнительными механизмами. Конструкция распределителей с поворотным рычагом VHER основана на использовании плоского дискового золотника, что обеспечивает высокую надежность и минимальные утечки. Управление осуществляется вручную посредством удобного металлического или полимерного рычага.
Основные технические характеристики распределителей VHER
Распределители с поворотным рычагом VHER и HS представляют собой линейку устройств с различными параметрами для широкого спектра задач.
| Характеристика |
Значение/Описание |
| Тип рабочей среды |
Фильтрованный сжатый воздух (смазываемый или несмазываемый) |
| Рабочее давление |
от -0.95 до 10 бар |
| Диапазон рабочих температур |
от -20°C до +80°C |
| Номинальный расход (каналы сбоку) |
от 170 до 3500 л/мин |
| Номинальный расход (каналы снизу) |
от 260 до 4300 л/мин |
| Присоединительные размеры (резьба) |
M5, G1/8, G1/4, G1/2 |
| Номинальный размер (DN) |
4, 6, 8, 12 мм |
| Функция распределителя |
4/3-распределитель (перекрытая средняя позиция или средняя позиция на выхлоп), 3/3-распределитель |
| Тип управления |
Прямое, ручное (поворотный рычаг) |
| Корпус |
Полиамид усиленный или алюминий |
| Материал уплотнений |
Нитриловая резина (NBR) |
| Код ТН ВЭД |
8481 20 900 0 |
Габариты и вес распределителей VHER
Вес и габаритные размеры варьируются в зависимости от модели и типа присоединения. Ниже представлена сводная таблица с основными габаритными параметрами.
| Модель (пример) |
Длина (L), мм |
Ширина (B), мм |
Высота (H), мм |
Приблизительный вес, кг |
| VHER-BH-M04C-M5-LD |
~78 |
~37 |
~82 |
0.15 - 0.25 |
| VHER-BH-M04E-G1/4-LD |
~166 |
~66 |
~136 |
0.4 - 0.6 |
| VHER-AH-M04C-G1/2-UD |
~180 |
~95 |
~148 |
0.7 - 1.2 |
Таблица технических характеристик распределителей с поворотным рычагом VHER
| Параметр |
Присоед. M5 |
Присоед. G1/8 |
Присоед. G1/4 |
Присоед. G1/2 |
| Номинальный расход (LD), л/мин |
170 |
600 |
1150 |
3500 |
| Номинальный расход (UD), л/мин |
260 |
800 |
1500 |
4300 |
| Номинальный размер, мм |
4 |
6 |
8 |
12 |
| Рабочее давление, бар |
-0.95 ... 10 |
| Диапазон температур, °C |
-20 ... +80 |
| Тип управления |
Ручное, прямое (поворотный рычаг) |
| Рукоятка |
Металлическая (AH) или полимерная (BH) |
| Приводной момент (при 6 бар), Нм |
0.6 |
1.1 |
2.8 |
5.0 |
| Конструкция золотника |
Плоский дисковый |
| Материал корпуса |
Усиленный полиамид или алюминий |
| Тип монтажа |
На панели |
На панели или через сквозные отверстия |
Принцип работы распределителей VHER и HS
Принцип действия распределителей с поворотным рычагом основан на управлении положением плоского дискового золотника. Оператор вручную поворачивает рычаг, который в свою очередь вращает шпиндель с закрепленным на нем золотником. Золотник, перемещаясь относительно стационарных распределительных окон (каналов) в корпусе устройства, открывает или перекрывает пути для прохождения сжатого воздуха от источника питания (Р — питание) к рабочим портам (A, B) и обеспечивает выпуск отработавшего воздуха через выхлопные порты (R, S). В зависимости от центральной позиции золотника (закрыта или на выхлоп), распределители с поворотным рычагом VHER позволяют либо удерживать поршень цилиндра под давлением, либо давать ему возможность свободно перемещаться.
Температурный режим работы и срок службы
Распределители с поворотным рычагом VHER и HS предназначены для работы в широком диапазоне температур от -20°C до +80°C, что позволяет эксплуатировать их в большинстве климатических зон России. При использовании специальных уплотнений и масел рабочий диапазон может быть расширен. Срок службы изделий серии VHER напрямую зависит от качества подаваемого воздуха (наличия фильтрации и при необходимости масляного тумана), чистоты системы, соблюдения рабочих давлений и частоты циклов переключения. При соблюдении условий эксплуатации и своевременном техническом обслуживании ресурс данных распределителей может составлять несколько миллионов циклов.
Загадка: Всегда готов повернуть дело в нужную сторону, работает на воздухе, а управляется рукой. Что это? *Ответ: Распределитель с поворотным рычагом VHER.*
Шутка: Инженер говорит своему новому распределителю с поворотным рычагом VHER: «Твоя задача — направлять потоки!». А тот отвечает: «Без проблем, главное, чтобы кто-то направлял мой рычаг!».
Область применения и совместимое оборудование
Распределители с поворотным рычагом VHER и HS используются в системах промышленной пневмоавтоматики. Они устанавливаются на станках с ЧПУ, гибочных и штамповочных прессах, автоматических линиях, подъемных устройствах, деревообрабатывающем и упаковочном оборудовании. Эти устройства совместимы с пневмоцилиндрами любых производителей, пневмоклапанами, пневмомоторами и другой исполнительной пневмоарматурой. В условиях российского производства они отлично работают с отечественными смазочными материалами для пневмосистем, соответствующими ГОСТ.
Принцип работы и состав ремкомплекта
Распределитель с поворотным рычагом VHER работает за счет вращения шпинделя с золотником. Усилие оператора передается через поворотный рычаг и возвратно-поступательный механизм на золотник, который смещается, обеспечивая коммутацию каналов. В конструкции используются уплотнительные кольца из нитриловой резины, которые со временем могут изнашиваться. Основные запчасти для ремонта: комплект уплотнительных колец для золотника, уплотнение шпинделя, пружины возврата (в некоторых моделях), сальники. Ремонтопригодность конструкции позволяет производить замену уплотнений даже в полевых условиях при наличии минимального набора инструментов.
Работа в экстремальных условиях
Распределители серии VHER могут работать при отрицательных температурах до -20°C, а при использовании специальных морозостойких уплотнений (на заказ) диапазон может быть расширен до -40°C и ниже. Они полностью совместимы с отечественными индустриальными маслами по ГОСТ, применяемыми в пневмосистемах. Простая модульная конструкция распределителей с поворотным рычагом VHER позволяет проводить их ремонт и замену уплотнений непосредственно на месте эксплуатации, что минимизирует простои оборудования.
Условное обозначение моделей распределителей VHER
Модельный ряд распределителей с поворотным рычагом VHER формируется по следующему принципу: VHER - X1 - X2 - X3 - X4
Где:
VHER — серия распределителя с поворотным рычагом.
X1 (AH/BH) — тип рукоятки: AH — металлическая, BH — полимерная.
X2 (M04C/M04E) — функция: M04C — 4/3-распред. с перекрытой средней позицией, M04E — 4/3-распред. со средней позицией на выхлоп.
X3 (M5/G18/G14/G12) — тип присоединения: M5, G1/8, G1/4, G1/2.
X4 (LD/UD) — расположение каналов: LD — каналы сбоку, UD — каналы снизу.

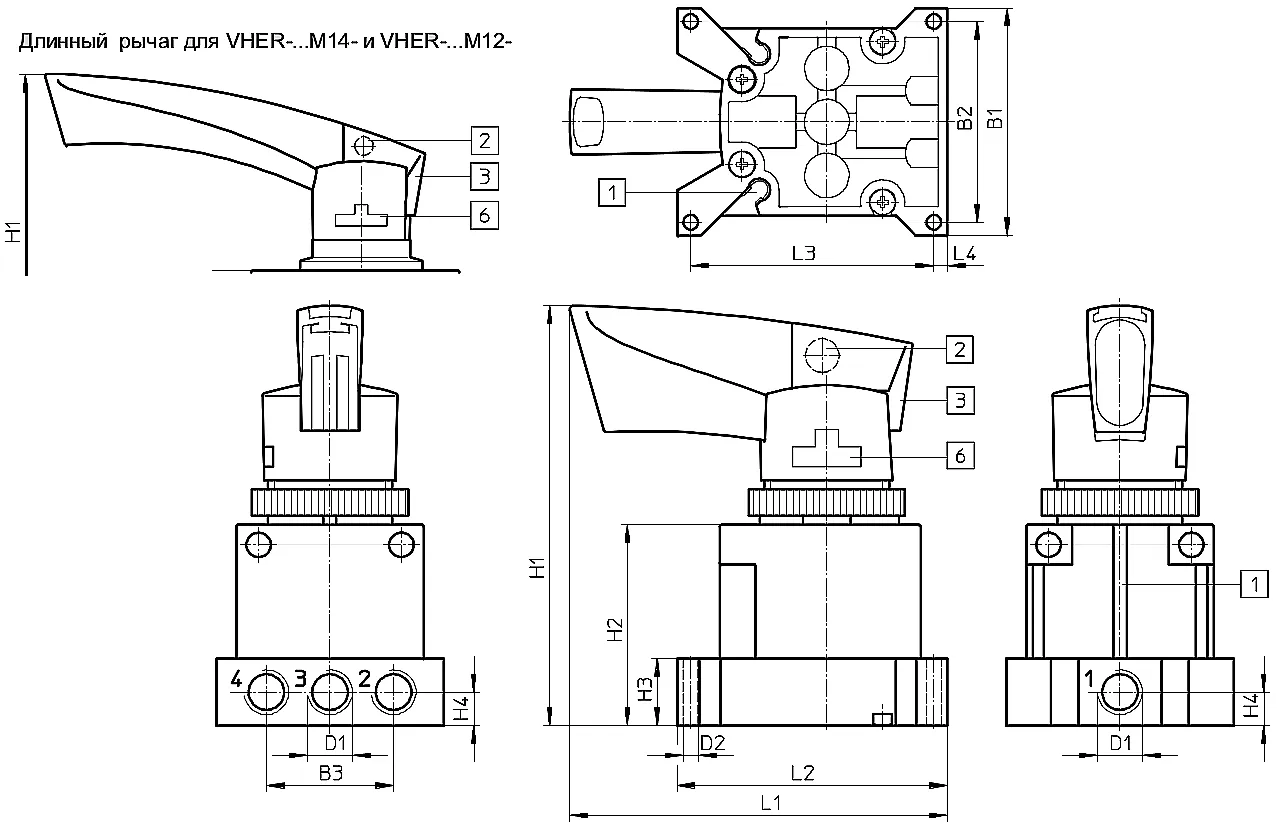

Рис. 1. Габаритные и присоединительные размеры распределителей с поворотным рычагом серии VHER.
Таблица габаритных размеров распределителей VHER
| Тип |
B1 |
B2 |
B3 |
D1 |
? D2 |
H1 |
H2 |
H3 |
H4 |
L1 |
L2 |
L3 |
L4 |
| VHER-...-M5-LD |
37 |
32 |
17.4 |
M5 |
2.7 |
82 |
32 |
10 |
5 |
78 |
45 |
40 |
2.5 |
| VHER-...-M18-LD |
51 |
45 |
28.5 |
G |
3.3 |
94 |
45 |
15 |
7.5 |
85 |
60.5 |
54.55 |
6 |
| VHER-...-M14-LD |
66 |
45 |
57.5 |
G 1/4 |
4.5 |
136 |
55.5 |
20.5 |
10.25 |
166 |
77 |
69.2 |
4 |
| VHER-...-M12-LD |
95 |
45 |
85 |
G 1/2 |
5.5 |
148 |
67.8 |
29 |
14.5 |
180 |
108.5 |
97.3 |
5.5 |

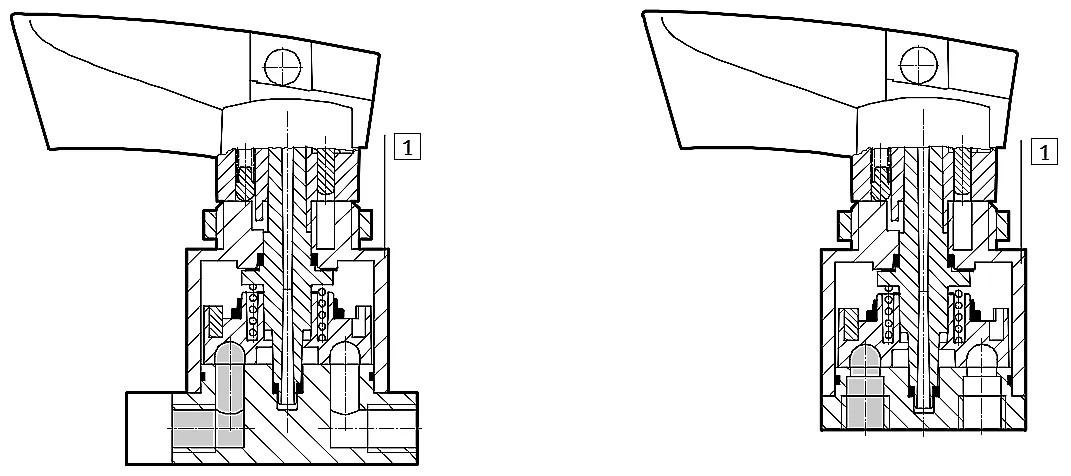

Рис. 2. Конструкция распределителя с поворотным рычагом VHER в разрезе.
Примеры заказа распределителей с поворотным рычагом VHER
- Пример 1: Распределитель VHER-BH-M04C-G1/4-LD — модель с полимерной рукояткой (BH), функцией 4/3 с перекрытой средней позицией (M04C), присоединением G1/4 и боковым расположением каналов (LD).
- Пример 2: Распределитель VHER-AH-M04E-G1/2-UD — модель с металлической рукояткой (AH), функцией 4/3 со средней позицией на выхлоп (M04E), присоединением G1/2 и нижним расположением каналов (UD).
- Пример 3: Распределитель HS-BH-M04C-M5-LD — аналог серии HS с полимерной рукояткой, M5 присоединением.
Для подбора необходимой модели распределителя с поворотным рычагом VHER или HS, уточнения наличия и стоимости, а также оформления заказа вы можете воспользоваться формой обратной связи или связаться с нашими специалистами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модель распределителя с поворотным рычагом VHER для моей задачи?
Для выбора модели необходимо определить несколько ключевых параметров: требуемую производительность (номинальный расход в л/мин), рабочее давление в системе, тип присоединения (резьба M5, G1/8, G1/4, G1/2), нужную функцию (4/3 с перекрытием или выхлопом) и желаемое расположение каналов (сбоку или снизу). Наши специалисты помогут подобрать оптимальный вариант.
Каковы сроки поставки распределителей VHER и доставки в мой город?
Основные модели распределителей с поворотным рычагом имеются на складе в Екатеринбурге. Сроки поставки стандартны. Доставка осуществляется транспортными компаниями во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Точные сроки уточняйте у менеджеров.
Совместимы ли распределители VHER с отечественными пневмомаслами и смазками?
Да, полностью. Уплотнения распределителей с поворотным рычагом VHER выполнены из нитриловой резины (NBR), которая совместима с большинством индустриальных масел на минеральной основе, применяемых в пневматике согласно российским ГОСТ. Это позволяет интегрировать их в существующие системы без замены рабочих жидкостей.
Возможен ли ремонт распределителей VHER в условиях цеха или полевых условиях?
Конструкция распределителей с поворотным рычагом VHER и HS является модульной и ремонтопригодной. Наиболее часто изнашиваемыми элементами являются уплотнительные кольца золотника. Ремонтные комплекты уплотнений доступны для заказа. Замена уплотнений может быть выполнена непосредственно на месте эксплуатации при наличии базового инструмента, что минимизирует время простоя оборудования.
Российское производство и доставка
Поставка распределителей с поворотным рычагом серии VHER и HS осуществляется с нашего склада в Екатеринбурге. Мы обеспечиваем быструю доставку по всей территории Российской Федерации, включая отдаленные регионы. Все оборудование поставляется под брендом ГИДРАВЛИКА и соответствует заявленным техническим характеристикам. Мы гарантируем качество продукции и обеспечиваем техническую поддержку наших клиентов на всех этапах эксплуатации. Для оформления заказа или получения консультации свяжитесь с нашими специалистами.
