Одно из ключевых мест в современной промышленной автоматизации занимают высоконадежные и производительные управляющие элементы. Распределители с электромагнитным управлением FESTO MLH-B — это серия компактных, клапанных пневмораспределителей, предназначенных для точного управления потоками сжатого воздуха в сложных пневмосистемах. Их основная область применения — автоматизация станков, упаковочного оборудования, робототехнических комплексов и линий сборки, где требуется быстрый и безотказный отклик на управляющий электрический сигнал.
Устройства серии MLH-B отличаются модульной конструкцией, где базовый корпус распределителя может оснащаться различными типами соленоидных катушек, включая версии с L-разъемом. Это позволяет легко адаптировать оборудование к требованиям конкретной электрической схемы. Рассматриваемые распределители с электромагнитным управлением FESTO MLH-B представлены двумя основными моделями, отличающимися номинальным размером (пропускной способностью) и присоединительными размерами: на 5 мм с резьбой G1/8 и на 7 мм с резьбой G1/4.
Описание и назначение серии распределителей MLH-B
Пневмораспределители служат для коммутации воздушных потоков между двумя или более внешними пневмолиниями и последующего управления исполнительными механизмами, такими как пневмоцилиндры, пневмомоторы или захваты. Распределители с электромагнитным управлением FESTO MLH-B выполняют функцию 5/2-ходовых распределителей с одним электромагнитом и механическим возвратом золотникового узла в исходное положение при обесточивании. Их классификация как клапанных устройств подразумевает дискретное, пошаговое переключение каналов, что обеспечивает высокую герметичность и малое время отклика.
Изображение распределителя MLH-B с L-катушкой и габаритными обозначениями.
Вес, габариты и код ТН ВЭД
Серия распределителей MLH-B характеризуется компактными размерами и малым весом, что упрощает компоновку оборудования на шасси станков и машин. В зависимости от модели масса устройства варьируется от 220 до 300 граммов. Габаритные размеры (ширина корпуса) составляют от 27 до 33 мм.
| Параметр |
MLH-5 (G1/8) |
MLH-7 (G1/4) |
| Присоединительная резьба |
G1/8 |
G1/4 |
| Вес продукта, г |
220 |
300 |
| Ширина корпуса, мм |
27 |
33 |
| Примерный Код ТН ВЭД |
8481 80 150 0 (клапаны пневматические) |
Ключевые технические характеристики распределителей MLH-B
Технические параметры определяют возможность интеграции распределителей с электромагнитным управлением FESTO MLH-B в конкретные технологические процессы. Ниже представлены основные эксплуатационные данные.
| Характеристика |
Значение / Описание |
| Тип и функция распределителя |
Клапанный 5/2-ходовой, одна катушка |
| Способ и тип управления |
Электрическое, пилотное (внутреннее питание пилота) |
| Тип возврата в исходное состояние |
Механический (пружинный) |
| Рабочая среда |
Сжатый воздух, очищенный от масел и конденсата (маслостойкость указана по ISO 8573-1:2010) |
| Диапазон рабочих температур |
от -10°C до +60°C (для стандартного исполнения) |
| Рабочее давление |
от 1,5 до 8 бар |
| Номинальный размер / Присоединительная резьба |
5 (G1/8) или 7 (G1/4) |
| Стандартный номинальный расход (при 6 бар) |
750 л/мин (для размера 5) / 1300 л/мин (для размера 7) |
| Принцип уплотнения |
Мягкое эластомерное |
| Ручное дублирование |
С помощью ключа, с фиксацией |
| Положение монтажа |
Любое |

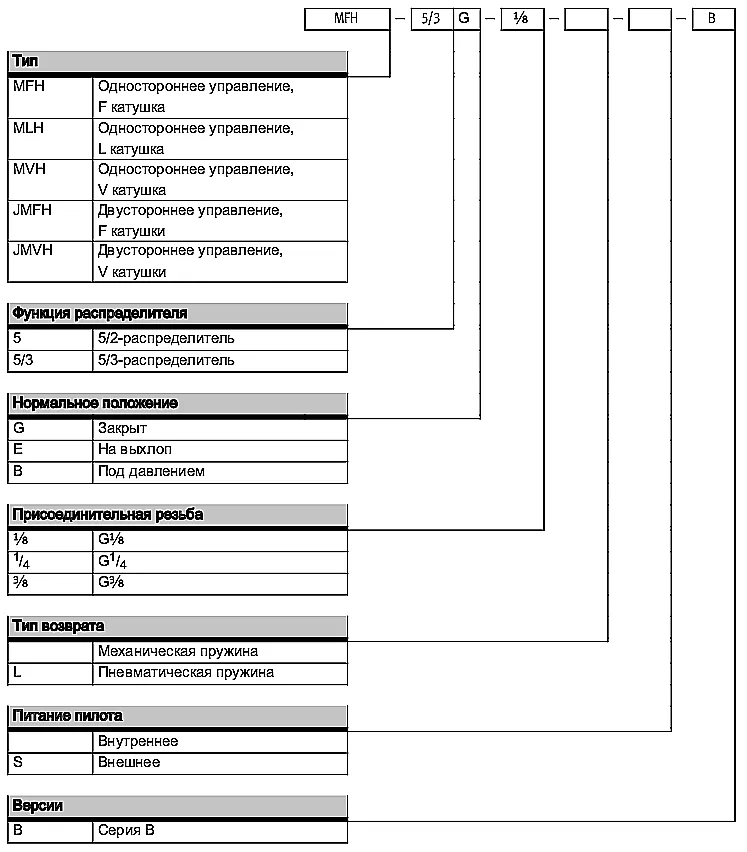

Диаграмма системы обозначений распределителей Festo с электромагнитным управлением.
Структурный код обозначения моделей
Полное обозначение модели распределителя с электромагнитным управлением FESTO MLH-B формируется по системе кодирования производителя. Например, код MLH-5-1/4-B расшифровывается следующим образом: MLH – серия распределителей клапанного типа, 5 – номинальный размер (условный проход), 1/4 – присоединительная резьба (G1/4), B – с механическим возвратом. Понимание условного обозначения критически важно для корректного заказа и подбора.
Принцип работы и внутреннее устройство
Принцип действия распределителя с электромагнитным управлением FESTO MLH-B основан на комбинации электромагнитного и пилотного управления. При подаче напряжения на катушку соленоида создается электромагнитное поле, которое перемещает пилотный золотник. Этот малый золотник, в свою очередь, направляет управляющее давление воздуха на основную золотниковую пару внутри корпуса распределителя. Под действием этого давления главный золотник сдвигается, переключая пути основного потока сжатого воздуха от источника питания (P) к одному из рабочих портов (A или B), в то время как другой рабочий порт соединяется с линией выхлопа (R или S). При снятии напряжения соленоид обесточивается, пилотный золотник под действием встроенной пружины возвращается в исходное положение, что сбрасывает управляющее давление и позволяет возвратной пружине основного золотника переместить его обратно, восстанавливая исходную коммутацию каналов.
Температурный режим, срок службы и работа в экстремальных условиях
Стандартные распределители с электромагнитным управлением FESTO MLH-B рассчитаны на работу в диапазоне от -10°C до +60°C. Однако для применения в условиях российского климата доступны специальные исполнения или дополнительные аксессуары (например, греющие элементы), позволяющие расширить нижний порог до -40°C. Срок службы изделия напрямую зависит от чистоты рабочей среды (соблюдение требований по фильтрации), давления в системе и частоты срабатываний. При соблюдении регламента эксплуатации ресурс может достигать нескольких десятков миллионов циклов.
Конструкция устройств предусматривает совместимость со сжатым воздухом, содержащим смазочные материалы на минеральной основе, соответствующие отечественным ГОСТам. Несмотря на высокую надежность, модульная конструкция серии MLH-B упрощает ремонт в полевых условиях. Чаще всего из строя выходят эластомерные уплотнительные кольца или катушка соленоида. Эти компоненты можно заменить, используя стандартные ремкомплекты.
Что говорит один распределитель с электромагнитным управлением FESTO MLH-B другому, когда тот сомневается в своем выборе состояния?
— Не будь таким бистабильным!
Область применения и оборудование
Благодаря высокой производительности, компактности и надежности, распределители с электромагнитным управлением FESTO MLH-B нашли широкое применение в различных отраслях промышленности. Их часто можно встретить в составе:
Обрабатывающих станков: управление зажимными патронами, шпинделями, механизмами подачи и смены инструмента.
Линий упаковки и фасовки: управление пневмоприводами отсекателей, дозаторов, захватов и манипуляторов.
Робототехнических комплексов: управление пневмозахватами и позиционерами в сборочных и сварочных роботах.
Автоматических линий сборки: контроль пневмоцилиндров, поднимающих, поворачивающих и фиксирующих детали.
Деревообрабатывающего оборудования: управление прижимами, толкателями и режущими блоками.
Габаритные и присоединительные размеры

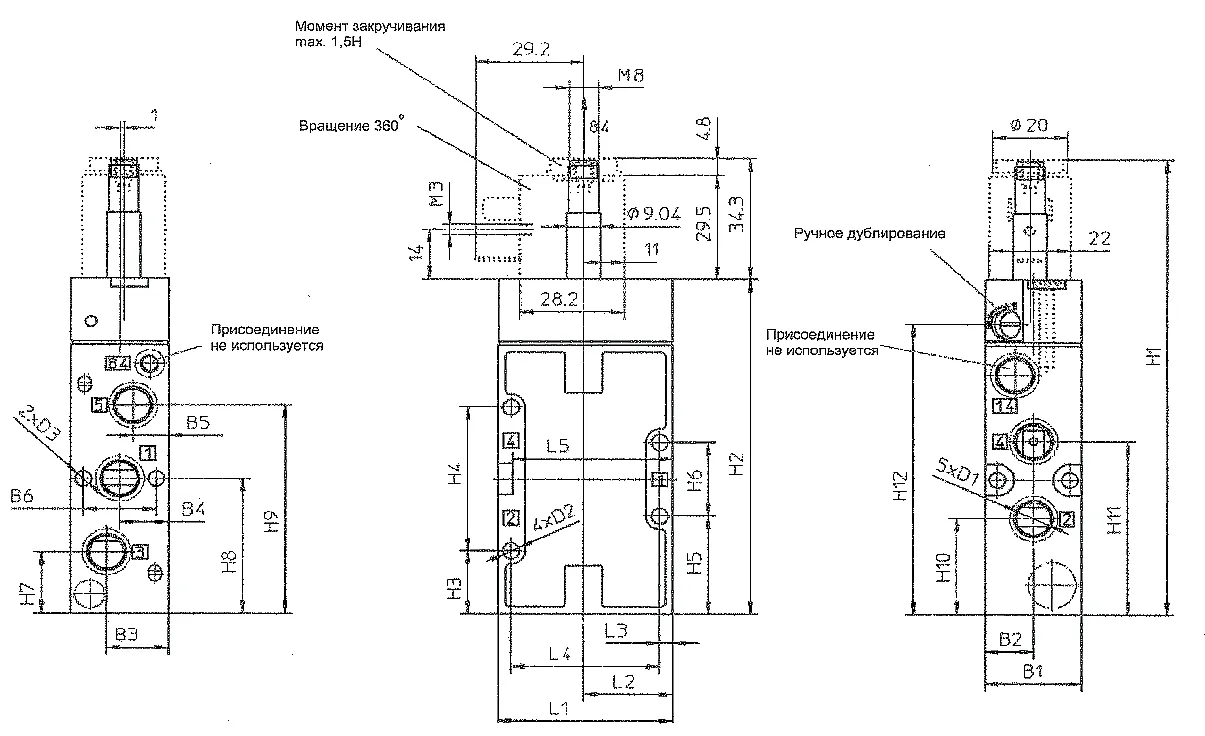

Для точного монтажа распределителя с электромагнитным управлением FESTO MLH-B на панель станка необходимо учитывать габаритные размеры. Монтаж осуществляется через сквозные отверстия согласно схеме ниже.
| Размер, мм |
Ном. 5 / G1/8 |
Ном. 7 / G1/4 |
| L2 |
24 |
27.5 |
| L3 |
3.5 |
4.5 |
| L4 |
40 |
44 |
| L5 |
43 |
49 |
| B1 |
26 |
32 |
| B2 |
13 |
16 |
| B3 |
16.5 |
19.5 |
| B6 |
19.5 |
24 |
| D1 (резьба) |
G1/8 |
G1/4 |

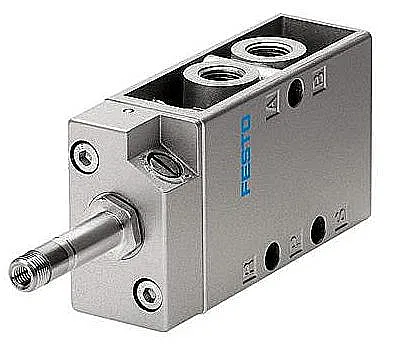

Внешний вид распределителя MLH-B 5/2 двухпозиционного.
Состав ремонтного комплекта и запасные части
Для выполнения технического обслуживания и ремонта рекомендуем использовать оригинальные запасные части и ремкомплекты от производителя. Чаще всего требуют замены следующие компоненты:
| Наименование элемента |
Описание |
| Комплект уплотнительных колец |
Набор манжет и O-колец для основного золотника и пилотного клапана. |
| Возвратная пружина |
Пружина механического возврата главного золотника. |
| Соленоидная катушка |
Электромагнитная катушка управления на соответствующее напряжение. |
| Пилотный золотник |
Узел клапана электромагнитного пилотного управления. |
Примеры оформления заказа
Для заказа необходимо указать точное заводское обозначение устройства, включая тип катушки и напряжение питания. Примеры популярных моделей:
• MLH-5-1/8-B – Распределитель 5/2, номинальный размер 5, резьба G1/8, с мех. возвратом (требуется отдельный заказ катушки).
• MLH-5-1/4-B-QS-6 – Распределитель 5/2, ном. размер 5, резьба G1/4, с мех. возвратом и быстросъемным разъемом QS-6.
• Катушка VUVG-L-24DC-S – Катушка соленоида для MLH-B, 24В DC, с диодным выпрямителем, L-разъем.
Специалисты ГИДРАВЛИКА помогут подобрать нужную модификацию и конфигурацию. Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с нами по телефону.
