Описание и назначение гидравлического регулятора потока
Регулятор ПГ55-22 является прецизионным гидравлическим компонентом, предназначенным для стабилизации скорости перемещения рабочих органов в различных типах промышленного оборудования. Основная функция устройства – обеспечение постоянного объемного расхода рабочей жидкости (минерального масла) независимо от колебаний давления нагрузки в системе. Это достигается за счет комбинированного действия дросселя и компенсатора перепада давления. Регулятор ПГ55-22 находит применение в гидравлических контурах металлорежущих станков с ЧПУ, прессового и прессово-штамповочного оборудования, автоматизированных линий, где высокая точность и повторяемость цикла критически важны для качества продукции. Установка данного регулятора позволяет исключить влияние переменной нагрузки на скорость подачи инструмента или перемещения ползуна, что напрямую повышает точность обработки и стабильность технологического процесса.
Ключевые параметры и условное обозначение
Масса регулятора составляет 4.5 кг. Габаритные размеры: 120 мм (длина) х 80 мм (ширина) х 60 мм (высота). Код ТН ВЭД для таможенного декларирования: 8481 20 000 0. Условное обозначение ПГ55-22 расшифровывается следующим образом: «П» – регулятор потока; «Г» – гидравлический; «55» – типоразмер условного прохода и присоединения; первая цифра «2» – модификация для работы в системах с обратным потоком; вторая цифра «2» – исполнение с возможностью ручной механической регулировки. Полное обозначение по каталогу: Регулятор потока ПГ55-22 ГОСТ 16516-80.
Приходит инженер-гидравлик на склад и спрашивает: «Есть регулятор ПГ55-22? Хочу скорость стабилизировать». Кладовщик отвечает: «Есть, только один параметр у него нестабильный…». «Какой?!» – встревожился инженер. «Цена. Она не меняется уже три месяца!».
Таблица габаритных размеров и массы
| Параметр | Значение | Единица измерения |
|---|
| Длина (L) | 120 | мм |
| Ширина (W) | 80 | мм |
| Высота (H) | 60 | мм |
| Масса (без упаковки) | 4.5 | кг |
| Присоединительная резьба | Г1/4" | - |
Технические характеристики
| Параметр | Значение |
|---|
| Диаметр условного прохода (Dy) | 10 |
| Рабочее давление, МПа | |
| Максимальное (номинальное) | 20.0 |
| Минимальное (при 50% от максимального расхода) | 0.5 |
| Минимальное (при 100% от максимального расхода) | 0.8 |
| Расход рабочей жидкости, л/мин | |
| Максимальный регулируемый | 20.0 |
| Минимальный устойчивый | 0.06 |
| Тип рабочей среды | Минеральные масла (ИГП, ВМГЗ и аналоги) |
| Допустимая вязкость рабочей жидкости | 10 – 200 сСт |
| Требуемый класс чистоты рабочей жидкости | Не грубее 13 (по ГОСТ 17216) |
Преимущества и особенности эксплуатации
Выбор регулятора ПГ55-22 для комплектации гидросистемы обеспечивает ряд технических и экономических преимуществ:
1. Стабильность технологических процессов. Регулятор ПГ55-22 гарантирует постоянную скорость исполнительных механизмов (подачи суппорта, движения ползуна пресса) независимо от колебаний нагрузки, что напрямую влияет на точность обработки и качество изделий.
2. Снижение простоев оборудования. Благодаря надежной конструкции и отсутствию необходимости частой подстройки, установленный регулятор потока минимизирует внеплановые остановки для регулировки гидравлики.
3. Увеличение ресурса гидросистемы. Стабилизация потока и компенсация скачков давления уменьшают нагрузку на насосы и другие компоненты, продлевая их межремонтный срок службы.
4. Универсальность и простота монтажа. Регулятор ПГ55-22 имеет типовые присоединительные размеры (резьба Г1/4") и совместим с большинством распространенных гидрораспределителей серий Р и РП, а также с шестеренными насосами НШ.
5. Возможность работы в широком диапазоне параметров. Устройство эффективно функционирует как при минимальных (0.06 л/мин), так и при максимальных (20 л/мин) расходах, что делает его применимым в различных режимах работы оборудования.
Принцип работы гидравлического регулятора потока
Регулятор ПГ55-22 функционирует по принципу комбинированного дросселя с компенсацией перепада давления. Рабочая жидкость под давлением поступает на вход устройства (PORT A). Внутренний регулируемый дроссель создает на себе постоянный перепад давления, значение которого (0.2 – 0.25 МПа) поддерживается специальным компенсационным клапаном. Механизм саморегулирования компенсатора автоматически корректирует проходное сечение в зависимости от колебаний давления на входе и выходе регулятора. В результате, несмотря на изменение нагрузки в системе, расход масла, проходящего через дроссель, остается неизменным. Выходной поток с заданным расходом направляется к исполнительному механизму (PORT B). Именно такая схема работы позволяет использовать регулятор ПГ55-22 для точной стабилизации скорости цилиндра или гидромотора.
Режимы работы, температурный диапазон и ресурс
Регулятор ПГ55-22 рассчитан на продолжительную непрерывную работу в составе промышленных гидросистем. Допустимый температурный диапазон окружающей среды составляет от +10°C до +70°C. Важно обеспечить температуру рабочего масла в указанных пределах, что напрямую влияет на вязкость и корректность работы компенсационного механизма. Ресурс работы регулятора до первого капитального ремонта превышает 10 000 часов при соблюдении ключевых условий: использование масла с рекомендуемой вязкостью и классом чистоты, отсутствие кавитации и гидроударов, превышающих максимальное номинальное давление. Срок службы существенно продлевает установка фильтров тонкой очистки на линии подачи масла к регулятору.
Область применения и совместимое оборудование
Регулятор ПГ55-22 является ключевым элементом гидравлических контуров в следующем оборудовании:
Металлообрабатывающие станки: токарные, фрезерные, сверлильные, шлифовальные станки с гидравлическим приводом подач и зажимными устройствами. Обеспечивает плавную и стабильную подачу инструмента.
Кузнечно-прессовое оборудование: гидравлические прессы, гибочные машины, штамповочные автоматы. Стабилизирует скорость опускания и подъема ползуна, что критично для качества штамповки.
Специальное и подъемно-транспортное оборудование: манипуляторы, краны, подъемные столы, роботизированные комплексы. Позволяет точно позиционировать груз.
Оборудование для переработки полимеров: литьевые машины, термопластавтоматы. Контролирует скорость смыкания плит и впрыска материала.
Устройство адаптировано для работы в составе гидростанций и насосных групп с общепромышленными шестеренными и аксиально-плунжерными насосами.
Состав ремкомплекта и типовые узлы износа
При длительной эксплуатации наибольшему износу могут подвергаться следующие уплотнительные элементы и детали регулятора ПГ55-22:
| Наименование запчасти | Функция | Причина и признаки износа |
|---|
| Уплотнительные кольца (манжеты) | Герметизация соединений и подвижных частей | Естественное старение резины, воздействие высоких температур, загрязнение масла абразивами. Признак – течь масла по корпусу. |
| Пружина компенсатора давления | Создание усилия настройки компенсационного клапана | Усталость металла при циклических нагрузках. Признак – нестабильность расхода (скачки скорости) при постоянной настройке. |
| Золотник компенсатора | Регулирование проходного сечения | Абразивный износ рабочих кромок от неочищенного масла. Признак – невозможность точно отрегулировать расход, повышенный гистерезис. |
| Регулировочный винт с резьбой | Задание величины проходного сечения дросселя | Механический износ резьбы при частых регулировках. Признак – люфт, самопроизвольное изменение установки. |
Типичные ошибки при подборе аналога или замене
1. Подбор только по присоединительным размерам (резьбе). Помимо резьбы Г1/4", критически важен максимальный расход (до 20 л/мин для ПГ55-22) и максимальное рабочее давление (20 МПа). Использование регулятора с меньшими параметрами приведет к его выходу из строя или недостаточной производительности системы.
2. Игнорирование требований к чистоте рабочей жидкости. Установка регулятора ПГ55-22 в систему без должной фильтрации (класс чистоты грубее 13) резко сокращает ресурс золотника и уплотнений из-за абразивного износа.
3. Несоответствие типа рабочей среды. Устройство рассчитано на минеральные масла. Применение с другими жидкостями (например, на водной основе HFA без согласования с производителем) может вызвать коррозию и выход из строя внутренних компонентов.
4. Неучет минимального рабочего давления. Регулятор начнет корректно стабилизировать расход только при достижении давления на входе более 0.5 МПа (при половинном расходе). В системах с меньшим давлением он работать не будет.

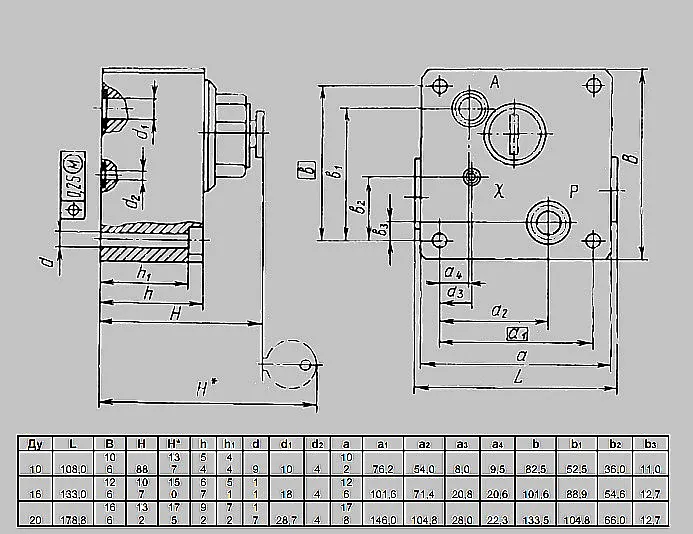

Чертеж габаритных и присоединительных размеров регулятора ПГ55-22. Вид сбоку с указанием присоединительных отверстий и монтажных размеров для интеграции в гидравлическую схему.
Примеры формирования заказа и модели
При заказе регулятора ПГ55-22 и его аналогов важно точно указать требуемую конфигурацию:
1. Базовая модель: Регулятор потока ПГ55-22 (настройка вручную, резьба Г1/4", Pмакс=20 МПа, Qмакс=20 л/мин).
2. Модель для систем с высокими требованиями к чистоте масла: Можно рассмотреть комплектацию дополнительным фильтром тонкой очистки, устанавливаемым на входе регулятора.
3. Модель для замены в существующей системе: При необходимости замены вышедшего из строя регулятора необходимо предоставить его маркировку и технические параметры вашей гидросистемы (рабочее давление, тип масла, требуемый расход) для гарантии совместимости. Наши специалисты подберут корректный аналог среди продукции бренда ГИДРАВЛИК.
Для оформления запроса или заказа используйте форму обратной связи или свяжитесь с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать нужную модификацию регулятора потока по давлению и расходу для замены в моем станке?
Ответ: Для корректного подбора необходимо знать максимальное рабочее давление в вашей гидросистеме (в МПа) и максимальный расход масла (в л/мин), требуемый для рабочего органа (цилиндра, мотора). Регулятор ПГ55-22 покрывает диапазон до 20 МПа и 20 л/мин. Если ваши параметры ниже или выше, наши инженеры подберут другой типоразмер из линейки ГИДРАВЛИК.
Вопрос: Каковы сроки поставки регулятора ПГ55-22 в регионы России и СНГ?Есть ли он в наличии?
Ответ: Основные модели регуляторов, включая ПГ55-22, обычно имеются на складе в Москве. Стандартные сроки доставки в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) составляют 2-4 рабочих дня транспортными компаниями. В отдаленные регионы и страны СНГ доставка занимает 5-10 рабочих дней в зависимости от логистики. Точную информацию о наличии и сроках можно уточнить у менеджера.
Вопрос: Можно ли эксплуатировать регулятор ПГ55-22 в неотапливаемых цехах или на открытых площадках?
Ответ: Эксплуатация допустима только в закрытых отапливаемых помещениях при температуре окружающего воздуха от +10°C до +70°C. Работа при отрицательных температурах без специального подогрева гидравлического масла запрещена, так как повышенная вязкость нарушит работу компенсационного механизма и может привести к повреждению. Также необходимо защищать устройство от прямого попадания пыли и влаги.
Вопрос: У меня в системе установлен импортный регулятор потока. Могу ли я заменить его на ПГ55-22? Как проверить совместимость?
Ответ: Да, замена возможна. Для подбора аналога необходимо предоставить технический паспорт или маркировку установленного устройства, а также параметры вашей системы: тип рабочей жидкости (масло), максимальное давление, требуемый расход и тип присоединения (резьба, фланец). На основе этих данных наши специалисты предложат совместимую модель из линейки ГИДРАВЛИК, которая обеспечит аналогичные или улучшенные характеристики. Регулятор ПГ55-22 часто служит прямой заменой многих распространенных иностранных аналогов схожего типоразмера.
Регулятор потока ПГ55-22 от российского производителя ГИДРАВЛИК – это надежное и точное решение для стабилизации скорости в промышленных гидравлических системах. Благодаря продуманной конструкции и качественным материалам он обеспечивает долговечную и безотказную работу в условиях интенсивной эксплуатации. Официальный поставщик – компания ГИДРАВЛИКА – осуществляет поставки данной продукции по всей территории России и в страны СНГ, включая оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Мы предоставляем полноценную техническую поддержку, помощь в подборе и консультации по интеграции оборудования. Обеспечьте стабильность и точность ваших гидравлических контуров с оригинальными компонентами ГИДРАВЛИК. Для расчета, уточнения характеристик или оформления заказа обратитесь к нашим специалистам через сайт https://777-gidra.ru.
