Выключатели концевые серии ВП15 представляют собой линейку высоконадёжных коммутационных аппаратов, предназначенных для работы в системах промышленной автоматики. Эти устройства, также известные как путевые выключатели, играют ключевую роль в обеспечении безопасности и точности позиционирования движущихся частей станков, механизмов и подъёмно-транспортного оборудования.
Описание и назначение серии ВП15
Серия включает в себя группу контактных аппаратов мгновенного и прямого действия, которые коммутируют электрические цепи под механическим воздействием управляющих упоров. Основное назначение выключателей концевых серии ВП15 — формирование командного сигнала при достижении подвижным объектом определённой точки на своём пути. Этот сигнал может использоваться для остановки, изменения направления движения, включения других механизмов или сигнализации.
Габариты, вес и коды
Корпус всех моделей серии изготавливается из лёгкого и прочного силумина, что обеспечивает общую компактность и умеренный вес изделий. Выключатели концевые серии ВП15 представлены в двух клавиматических исполнениях: У2.3 и У2.8. Эти исполнения различаются диапазоном рабочих температур: У2.3 предназначено для умеренного климата, а У2.8 — для холодного.
Вес одного прибора, в зависимости от типа привода (толкатель, рычаг), составляет от 0.3 до 0.5 кг. Габаритные размеры всех модификаций схожи. Для удобства монтажа изделия имеют стандартные крепёжные отверстия. Основной Код ТН ВЭД для данных товаров — 8536 50 900 0 (прочие аппараты для электрических цепей на напряжение не более 1 кВ).
Обобщённые габаритные и весовые показатели серии ВП15:
| Параметр | Значение / Диапазон |
|---|
| Масса (нетто) | 0.3 — 0.5 кг |
| Высота корпуса | ~80 мм |
| Ширина корпуса | ~35 мм |
| Глубина (длина) корпуса | ~100 мм (без учёта привода) |
| Количество крепёжных отверстий | 4 |
| Диаметр крепёжных отверстий | 5 мм |
Технические характеристики выключателей ВП15
Технические параметры серии ВП15 гарантируют стабильную работу в широком спектре промышленных задач. Все модели отличаются высокой механической и коммутационной износостойкостью. Вот ключевые характеристики приборов:
| Параметр | Значение технической характеристики |
|---|
| Номинальный коммутируемый ток (AC11, 220В) | 10 А |
| Номинальное рабочее напряжение | До 660 В переменного тока (50 Гц)
До 440 В постоянного тока |
| Контактная группа | 1 замыкающий + 1 размыкающий контакт (1з+1р) |
| Исполнение контактов | Серебросодержащий материал, мгновенного действия |
| Усилие прямого срабатывания | Не более 30 Н |
| Климатическое исполнение и категория размещения | У2.3, У2.8 (соответствует ГОСТ 15150) |
| Степень защиты IP | IP54 (пылевлагозащищённое) |
| Способ ввода проводов | Через гермоввод (сальник MG20x1.5) |
| Материал корпуса | Силумин |
Принцип работы конечного выключателя
Работа любого выключателя концевого серии ВП15 основана на механическом воздействии. Приводная часть прибора (толкатель или рычаг с роликом) под действием внешнего упора (кулачка, скобы или самого движущегося объекта) перемещается. Это перемещение через систему толкателей передаётся на микропереключатель (контактную группу) внутри корпуса. В зависимости от схемы (прямого или полумгновенного действия) происходит либо прямое замыкание/размыкание контактов, либо их мгновенное переключение при достижении определённой точки хода. Это обеспечивает высокую повторяемость момента коммутации.
Обзор модельного ряда серии ВП15К
В серию выключателей концевых ВП15 входят 8 основных моделей, сгруппированных по типу привода и климатическому исполнению. Выбор конкретной модификации зависит от условий монтажа, необходимого типа воздействия и температурного режима эксплуатации.
| Модель (артикул) | Вид привода механического воздействия | Исполнение по типу срабатывания | Климатическое исполнение | Степень защиты IP |
|---|
| ВП 15К-21А-211-54 У2.3 (110301) | Толкатель прямого действия | Мгновенного действия
 | У2.3 (умеренный климат) | IP54 |
| ВП 15К-21А-221-54 У2.3 (110302) | Толкатель с роликом |

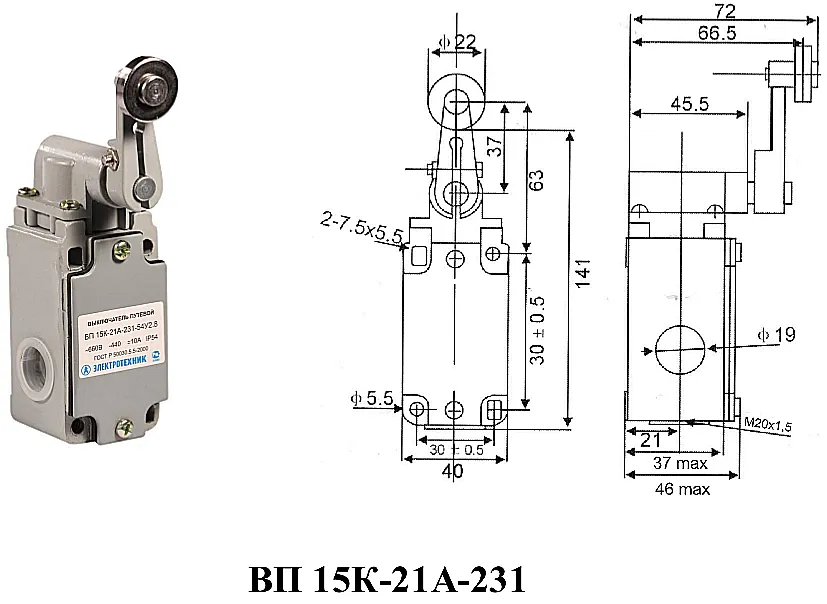

| ВП 15К-21А-231-54 У2.3 (110303) | Рычаг с роликом |
| ВП 15К-21А-291-54 У2.3 (110304) | Рычаг с роликом, регулируемый по длине |
| ВП 15К-21А-211-54 У2.8 (110305) | Толкатель прямого действия | Прямого действия
 | У2.8 (холодный климат) |
| ВП 15К-21А-221-54 У2.8 (110306) | Толкатель с роликом |
| ВП 15К-21А-231-54 У2.8 (110307) | Рычаг с роликом |
| ВП 15К-21А-291-54 У2.8 (110308) | Рычаг с роликом, регулируемый по длине |
Расшифровка условного обозначения ВП15
Маркировка модели содержит всю необходимую информацию. Рассмотрим на примере ВП 15К-21А-211-54 У2.3:
- ВП — Выключатель Путевой.
- 15 — серия, конструктивное исполнение.
- К — концевой (рабочий орган — толкатель, рычаг).
- 21А — характеристика контактной группы (1з+1р, переменный и постоянный ток).
- 211 — исполнение привода: первая цифра (2) — роликовый толкатель, вторая (1) — тип движения, третья (1) — конкретный вид.
- 54 — степень защиты IP54.
- У2.3 — климатическое исполнение (умеренный климат) и категория размещения.
Температурный режим и срок службы
Температурный диапазон работы определяется климатическим исполнением:
- Исполнение У2.3: от –45°C до +40°C (при отсутствии обмерзания и инея).
- Исполнение У2.8: от –60°C до +40°C (для холодного климата).
Срок службы выключателей концевых серии ВП15 характеризуется высокой механической износостойкостью (от 12.5 до 30 миллионов циклов ВО — включения/отключения) и коммутационной износостойкостью (от 1 до 3 миллионов циклов в зависимости от типа тока). При соблюдении условий эксплуатации и электрических нагрузок приборы служат многие годы без замены.
Электрики шутят: «Почему выключатели концевые серии ВП15 такие пунктуальные? Потому что они работают по принципу жёсткого «конца» диалога — приехал, коснулся, сигнал подал и замолчал!»
Область применения и совместимое оборудование
Данная серия выключателей находит широкое применение в различных отраслях промышленности:
Станочное оборудование: токарные, фрезерные, сверлильные станки с ЧПУ и без, для ограничения хода суппортов, столов, шпинделей.
Подъёмно-транспортные механизмы: мостовые и козловые краны, тельферы, лифты (в цепях управления, а не безопасности), рольганги — для ограничения верхнего/нижнего положения или конечных позиций тележки.
Промышленные роботы и манипуляторы: для позиционирования звеньев манипуляторов.
Упаковочное и пищевое оборудование: конвейерные линии, дозаторы, где требуется фиксация положения изделия.
Деревообрабатывающие и другие линии.
Выключатели концевые серии ВП15 совместимы с отечественным и импортным оборудованием, где требуется применение аппаратов управления с механическим приводом.
Работа в экстремальных условиях и ремонт
Исполнение У2.8 позволяет использовать выключатели при температурах до –60°C, что актуально для неотапливаемых цехов, наружных установок в северных регионах. Корпус из силумина и специальные морозостойкие материалы уплотнений гарантируют работоспособность. Конструкция приборов продумана для возможного ремонта в полевых условиях. Чаще всего из строя выходят механические части привода (износ ролика, пружины возврата) или контакты микропереключателя. В большинстве случаев замена этих элементов не требует специального инструмента и может быть выполнена на месте.
Типовые запасные части и ремкомплекты
Наиболее часто требуемые для замены узлы:
Ремкомплект привода: ролик с осью, возвратная пружина, стопорные кольца.
Контактная группа: микропереключатель (МП) в сборе.
Уплотнения: сальниковый узел гермоввода (MG20x1.5), прокладки.
Конкретный перечень запчастей зависит от модели. Все необходимые комплектующие доступны для заказа через наш отдел снабжения.
Габаритные и присоединительные размеры
Для корректного монтажа важно учитывать установочные размеры. Ниже представлены чертежи основных исполнений выключателей концевых серии ВП15.

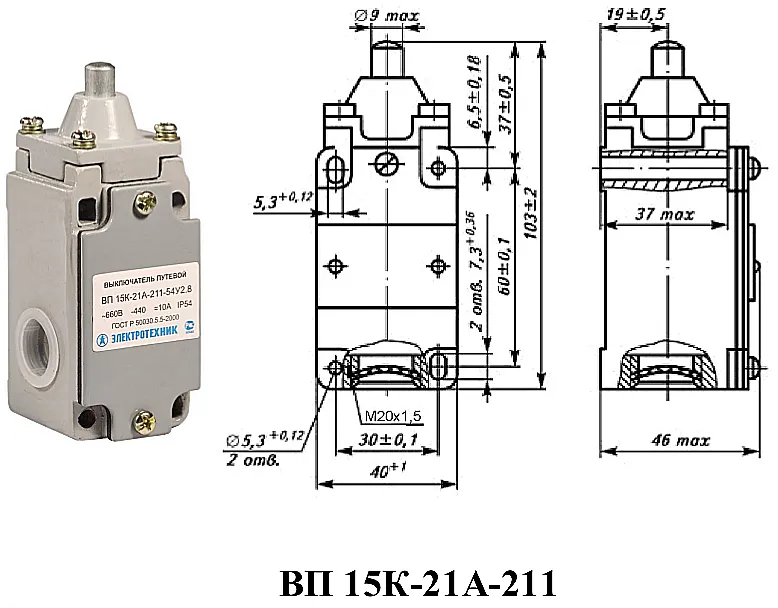

Чертёж 1: Основные габариты корпуса и крепление выключателя серии ВП15.

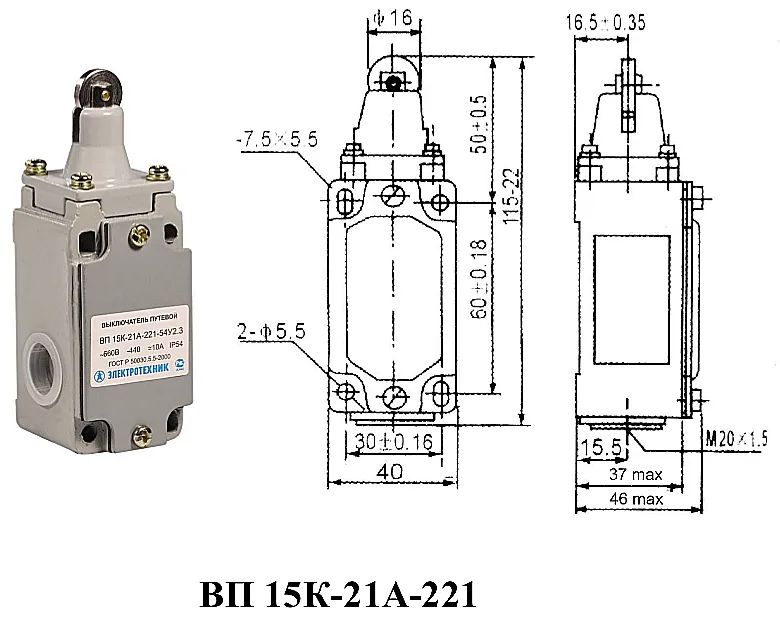

Чертёж 2: Размеры для монтажа толкателя с роликом у выключателей ВП15.

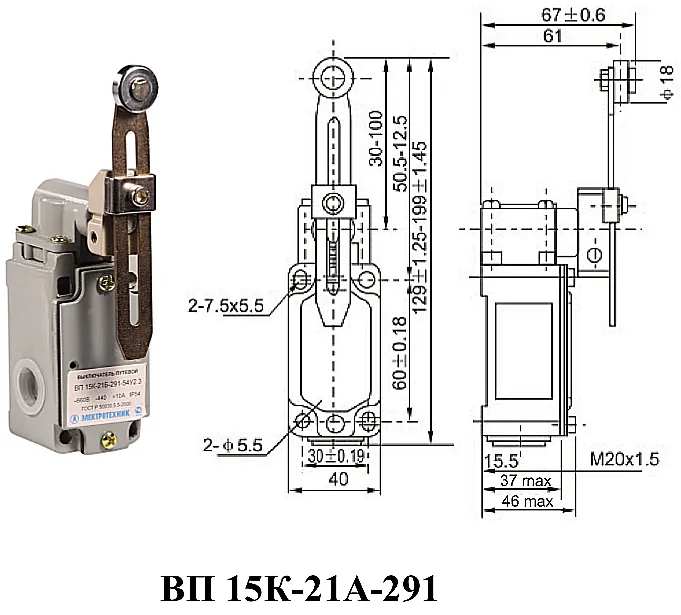

Чертёж 3: Габариты выключателя ВП15 с регулируемым рычагом и роликом.
Чертёж 4: Способ подключения кабеля через гермоввод у выключателей серии ВП15.
Примеры оформления заказа
Чтобы заказать нужную позицию, укажите полное обозначение модели и артикул. Например:
«Выключатель путевой концевой ВП 15К-21А-231-54 У2.8, арт. 110307 — 5 шт.»
«Нужен ВП 15К-21А-291-54 для холодного климата (У2.8), арт. 110308 — 2 шт.»
Для получения коммерческого предложения, уточнения наличия и сроков поставки свяжитесь с нашими менеджерами по телефону или через форму заказа на сайте.
