Описание и назначение
Насос С12-5М-4 – это модернизированный пластинчатый гидравлический агрегат, предназначенный для обеспечения подачи минерального или синтетического масла в системы смазки промышленного оборудования. Основная функция устройства – создавать стабильный поток смазочного материала постоянного объема, что критически важно для минимизации износа трущихся узлов станков и механизмов. Данная модель характеризуется нерегулируемой подачей и цилиндрической посадкой вала, что упрощает процесс монтажа и последующей эксплуатации в составе гидростанций и насосных групп.
Вес, габариты и код ТН ВЭД
Для интеграции в существующие системы важны массогабаритные показатели и кодификация товара. Ниже приведены ключевые данные по насосу С12-5М-4.
| Параметр | Значение |
|---|
| Масса насоса С12-5М-4 | 2,5 кг |
| Габаритные размеры (Д×Ш×В) | 180×120×150 мм |
| Код ТН ВЭД | 8413.60.000 |
Технический юмор
— Почему инженеры уважают насос С12-5М-4? Потому что он работает так же надёжно, как швейцарские часы, но без лишней сложности. Этот агрегат всегда доставит масло точно в цель, даже если система работает в экстремальных условиях.
Технические характеристики
Ключевые рабочие параметры пластинчатого насоса С12-5М-4 определяют его область применения и совместимость с системами. В таблице приведены точные значения.
| Параметр | Значение и описание |
|---|
| Тип насоса и принцип действия | Пластинчатый, нерегулируемый, однократного действия |
| Номинальная производительность (подача) | 5 литров в минуту |
| Рабочее давление на выходе | 0,25 МПа (максимально допустимое — 0,4 МПа) |
| Рабочий объем | 4 кубических сантиметра |
| Тип рабочей среды | Минеральные и синтетические масла вязкостью ISO VG 22–46 |
| Присоединительные размеры вала | Диаметр 22 мм, цилиндрическая посадка |
| Номинальная потребляемая мощность | 0,07 кВт |
| Диапазон рабочих частот вращения | от 480 до 2000 оборотов в минуту |
| Масса | 2,5 кг |
| Климатическое исполнение и температурный диапазон | УХЛ4, от -40°C до +50°C |
Преимущества и особенности эксплуатации
Выбор насоса С12-5М-4 для системы смазки предоставляет пользователю ряд эксплуатационных выгод.
1. Высокий ресурс работы. Конструкция с оптимизированными пластинами и ротором обеспечивает длительный срок службы даже при непрерывном цикле.
2. Упрощенный монтаж и обслуживание. Унификация присоединительных размеров и доступ к основным узлам сокращают время интеграции и проведения сервисных работ.
3. Стабильность давления подачи. Равномерная подача масла без пульсаций гарантирует качественную смазку всех узлов оборудования, продлевая их ресурс.
4. Широкая совместимость с маслами. Агрегат работает с минеральными и синтетическими маслами, что упрощает выбор рабочей среды и организацию фильтрации.
5. Компактность. Небольшие габариты и масса насоса С12-5М-4 позволяют легко встраивать его в ограниченные пространства существующих линий.
Принцип работы в гидравлической системе
Функционирование насоса С12-5М-4 основано на классическом пластинчатом принципе. Вращение вала приводит во вращение ротор, в пазах которого радиально установлены подвижные пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, образуя изолированные камеры. При вращении объём этих камер циклически изменяется: на участке всасывания объём увеличивается, создавая разрежение и затягивая масло из бака, а на участке нагнетания – уменьшается, выталкивая масло под давлением в напорную магистраль системы смазки. Этот процесс обеспечивает непрерывный и равномерный поток рабочей среды.
Температурный режим работы и ресурс
Насос С12-5М-4 рассчитан на работу в широком диапазоне температур окружающей среды: от -40°C до +50°C. Ресурс работы агрегата превышает 10 000 часов или 8 лет при соблюдении условий эксплуатации. На долговечность напрямую влияют несколько факторов: использование масла рекомендованной вязкости (ISO VG 22-46) с эффективной фильтрацией от абразивных частиц, соблюдение допустимого давления (не более 0,4 МПа) и регулярное сервисное обслуживание, включающее замену уплотнений и проверку состояния пластин.
Область применения и типовое оборудование
Пластинчатый насос С12-5М-4 находит применение в различных отраслях промышленности, где требуется надежная и стабильная подача смазки. Его устанавливают на металлорежущих и металлообрабатывающих станках, прессовом оборудовании, конвейерных линиях, упаковочных машинах. Он эффективно работает в составе централизованных систем смазки (таких как МРГ, ГСО-Г и их аналоги) на предприятиях автомобильной, металлургической, пищевой и деревообрабатывающей промышленности. Насос С12-5М-4 подходит для оснащения мобильных гидростанций и ремонтных мастерских.
Расшифровка условного обозначения модели
Маркировка насоса С12-5М-4 содержит в себе закодированные основные параметры:
С – смазочный насос.
12 – номер серии изделий.
5 – номинальная производительность (подача) в литрах в минуту.
М – обозначение модернизированной версии.
4 – рабочий объем в кубических сантиметрах.
Габаритные и присоединительные размеры
Для проверки совместимости насоса С12-5М-4 с вашим оборудованием необходимо сверить его посадочные и присоединительные размеры, указанные на чертежах. Эти данные критически важны для правильного монтажа и обеспечат беспроблемную интеграцию в гидравлическую систему.

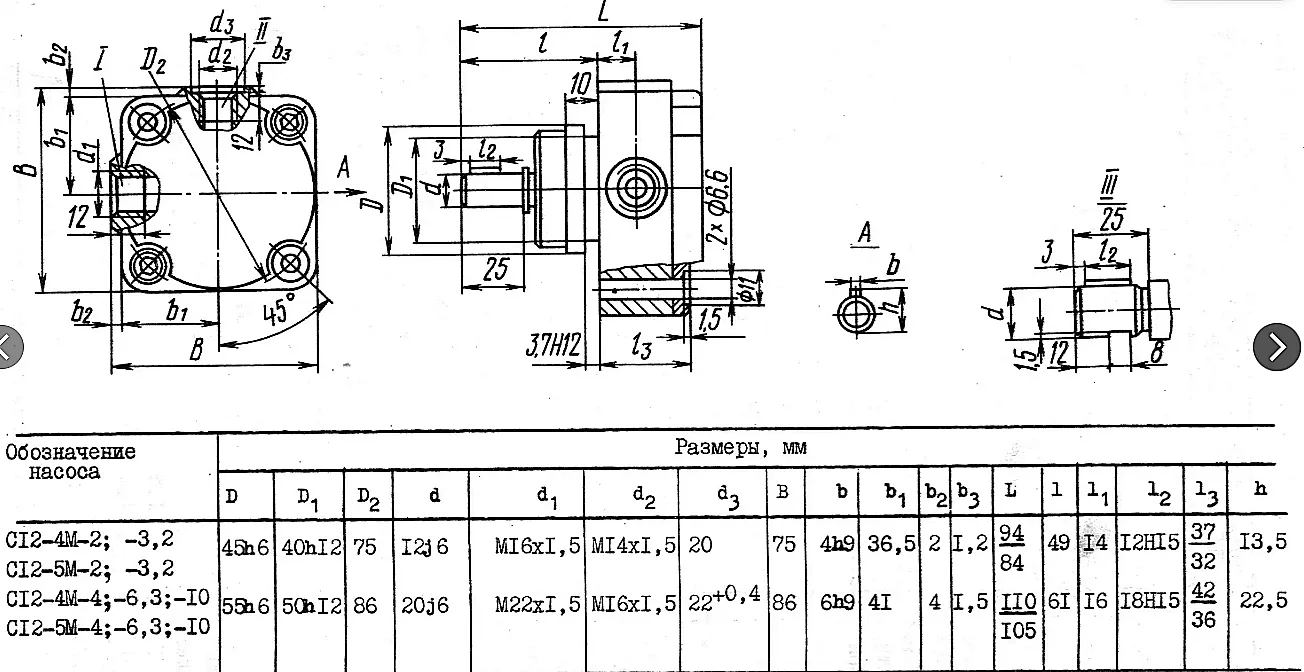

 Рис.1. Габаритный чертеж насоса С12-5М-4. |  Рис.2. Присоединительные размеры и схема монтажа насоса С12-5М-4. |
Варианты оформления заказа
При обращении для приобретения насоса С12-5М-4 вы можете рассмотреть следующие типовые варианты комплектации:
1. Базовая поставка. Насос С12-5М-4 в стандартном исполнении с паспортом.
2. Комплект для адаптации. Насос С12-5М-4 вместе с переходным адаптером для конической посадки вала (аналог С12-53).
3. Сервисный комплект. Насос С12-5М-4 в сборе с набором сменных уплотнений и фильтрующим элементом для первого ТО.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса по давлению и расходу?
Для выбора необходимо сопоставить параметры вашей системы смазки с характеристиками насоса С12-5М-4: номинальная подача 5 л/мин при рабочем давлении 0,25 МПа. Максимальное давление не должно превышать 0,4 МПа. Тип подключения (вал 22 мм) должен соответствовать приводу.
Каковы сроки поставки и доставки по России и СНГ?
Доставка насоса С12-5М-4 осуществляется по всей территории России и в страны СНГ. В крупные города (Москва, СПб, Екатеринбург, Новосибирск и др.) срок доставки составляет 3-5 рабочих дней. Наличие на центральном складе уточняется при оформлении заказа на сайте https://777-gidra.ru.
Каковы условия эксплуатации в сложных условиях (мороз, пыль, низкое качество масла)?
Насос С12-5М-4 предназначен для работы при температурах от -40°C до +50°C. Для низких температур требуется масло с соответствующими низкотемпературными свойствами. Работа в пыльной среде требует усиленной фильтрации масла и более частой замены фильтров. Качество масла напрямую влияет на ресурс: необходимо использовать масла вязкостью ISO VG 22-46 без абразивных примесей.
Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога?
Да, благодаря унифицированным присоединительным размерам насос С12-5М-4 совместим со многими типами промышленного оборудования. При необходимости замены вышедшего из строя агрегата наши специалисты помогут подобрать функциональный аналог по ключевым параметрам: давлению, расходу, типу рабочей среды и способу подключения.
Поставка и гарантия от производителя
Насос С12-5М-4 производится под брендом ГИДРАВЛИК и поставляется компанией ГИДРАВЛИКА. Мы гарантируем качество продукции, подтвержденное сертификатами, и осуществляем доставку во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Минск, Алматы и другие города. Наши инженеры готовы предоставить техническую консультацию, помочь с подбором оборудования под вашу систему и организовать сервисное обслуживание. Для оформления заказа или получения дополнительной информации воспользуйтесь формой обратной связи на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
