Электропневматический распределитель серии 5РМ6-331-2 представляет собой пятилинейное трехпозиционное устройство с золотниковым принципом действия. Он предназначен для точного и надежного изменения направления потоков сжатого воздуха в промышленных пневматических системах с электромагнитным управлением. Основная функция прибора – дистанционное переключение питающих и управляющих линий в автоматизированных циклах работы станков, прессового и другого технологического оборудования.
Описание и область применения
Модель пневмораспределитель 5РМ6-331-2 оснащена односторонним электропневматическим управлением (ЭПУ) и конструктивно выполнена в климатическом исполнении УХЛ4, что позволяет его эксплуатацию в условиях умеренного и холодного климата. Устройство монтируется с помощью присоединительной плиты, соответствующей стандарту ISO 5599/1 (размер 1), что упрощает его установку в составе батареи распределителей на общую шину (манифольд). Это решение минимизирует количество трубных соединений и повышает компактность пневмощита.
Представленная модель пневмораспределитель 5РМ6-331-2 находит широкое применение в металлообрабатывающих станках (для управления зажимами, подачами), в прессовом оборудовании, в системах промышленной автоматизации, на сборочных линиях и в другом оборудовании, где требуется надежное и частое переключение пневмосигналов по команде от контроллера.
Основные технические характеристики
| Параметр |
Значение |
| Тип распределителя |
5/3, трехпозиционный, с пружинным возвратом в центральное положение |
| Способ управления |
Одностороннее электропневматическое управление (ЭПУ) |
| Условный проход (Ду) |
6 мм |
| Номинальное рабочее давление |
от 0.2 до 1.0 МПа (от 2 до 10 бар) |
| Минимальное рабочее давление |
0.2 МПа |
| Пропускная способность (Kvs) |
0.8 м³/ч |
| Рабочая среда |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Тип присоединения |
Резьба К1/4" (муфтовое), плита для батарейного монтажа (исполнение '2' в индексе) |
| Климатическое исполнение |
УХЛ4 |
| Номинальное напряжение питания катушки |
24, 110, 220 В (постоянного или переменного тока) |
| Потребляемая мощность |
7 Вт (постоянный ток) / 9 Вт (переменный ток) |
| Максимальная частота срабатываний |
300 циклов в минуту |
| Время срабатывания (вкл/выкл) |
Не более 0.063 с |
| Рабочий температурный диапазон |
Согласно условиям УХЛ4 |
| Код ТН ВЭД |
8481 80 910 0 |
Вес и габаритные размеры: Масса распределителя пневмораспределитель 5РМ6-331-2 составляет около 1.16 кг. Габаритные размеры варьируются в зависимости от конкретной конфигурации и типа катушки.
Обсуждают два пневматика. Один говорит: «У меня вчера пневмораспределитель 5РМ6-331-2 сработал 300 раз в минуту». Второй отвечает: «И что, золотник не стерся?» – «Нет, – говорит первый, – просто я забыл его от сети отключить, и он стоял и щелкал, пока я кофе пил». Так что, коллеги, ресурс узел имеет солидный, но и нагрузки всегда контролируйте.
Преимущества и особенности эксплуатации
Выбор модели пневмораспределитель 5РМ6-331-2 для модернизации или ремонта пневмосистемы обеспечивает ряд эксплуатационных преимуществ:
1. Снижение времени монтажа и обслуживания. Использование стандартной монтажной плиты ISO 5599/1 позволяет быстро устанавливать и заменять устройство в составе батареи без перепайки или переобжима магистралей.
2. Высокая надежность и ресурс. Золотниковая конструкция, работающая в паре с качественными уплотнениями, обеспечивает длительный срок службы даже при высокой частоте переключений, характерной для автоматических линий.
3. Стабильность работы. Электропневматическое управление гарантирует четкое и быстрое срабатывание (время не превышает 63 мс) при минимальном давлении управления, что критически важно для синхронизации технологических процессов.
4. Совместимость с типовыми системами. Стандартный условный проход 6 мм и резьбовое присоединение К1/4" делают модель пневмораспределитель 5РМ6-331-2 универсальным компонентом для большинства промышленных пневмоцепей среднего давления.
5. Снижение общих затрат. Увеличенный межремонтный интервал и доступность типовых ремкомплектов позволяют минимизировать простои оборудования и затраты на его содержание.
Принцип работы и внутреннее устройство
Пневмораспределитель 5РМ6-331-2 функционирует по золотниковому принципу. Трехпозиционный золотник (запорно-регулирующий элемент) внутри корпуса перемещается под действием управляющего сигнала. В нейтральном (центральном) положении золотник удерживается пружинами, при этом все каналы (рабочие А, В, питание Р, выхлопы R, S) в определенной конфигурации перекрыты или соединены. При подаче напряжения на катушку электромагнита создается магнитное поле, которое воздействует на якорь, а через него – на пневматический усилитель. Тот, в свою очередь, создает управляющее усилие, сдвигающее золотник в одну из рабочих позиций. При этом линии питания (Р) соединяются с одной из рабочих линий (А или В), а другая рабочая линия соединяется с линией выхлопа (R, S). После снятия управляющего сигнала пружины возвращают золотник в исходное центральное положение.
Температурный режим и срок службы
Модель рассчитана на эксплуатацию в диапазоне температур, определенных для исполнения УХЛ4. Ресурс работы определяется в первую очередь качеством подаваемой рабочей среды и соблюдением регламента технического обслуживания. Ключевые факторы, влияющие на долговечность: чистота сжатого воздуха (обязательна установка фильтров-влагоотделителей и лубрикаторов), содержание распыленного масла, отсутствие конденсата и твердых частиц. При соблюдении условий чистоты масла (вязкость 10–35 сСт) и давления в номинальном диапазоне пневмораспределитель 5РМ6-331-2 способен выдерживать длительные циклы интенсивной работы.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя 5РМ6-331-2 рекомендуется периодическая замена изнашиваемых элементов. Чаще всего требуют внимания уплотнительные манжеты золотника и направляющих втулок, резиновые кольца корпуса и разъема катушки, а также возвратные пружины.
| Наименование детали |
Причина и условия износа |
| Комплект уплотнений золотника (манжеты, кольца) |
Абразивный износ из-за загрязненного воздуха; старение резины. |
| Уплотнительные кольца корпуса и плиты (ISO 5599) |
Потеря эластичности, механическое повреждение при монтаже/демонтаже. |
| Возвратные пружины |
Усталость металла при высокочастотных циклах работы. |
| Катушка электромагнита |
Перегрев из-за повышенного напряжения или механическое повреждение. |
Типичные ошибки при подборе пневмораспределителя
Во избежание некорректной работы системы рекомендуется обратить внимание на следующие моменты:
1. Игнорирование расхода. Выбор только по давлению и типу подключения без учета требуемой пропускной способности (Kvs=0.8 м³/ч для данной модели) может привести к недостаточной скорости срабатывания пневмоцилиндров.
2. Несоответствие типа рабочей среды. Применение распределителя с воздухом, не соответствующим требованиям по чистоте (грубее 10 класса) и без смазки, резко сокращает ресурс уплотнений и золотника.
3. Пренебрежение климатическим исполнением. Установка устройства УХЛ4 в помещениях с агрессивной средой или на открытом воздухе без защиты может привести к коррозии и выходу из строя.
4. Неправильный выбор схемы 5/3. Схема 5/3 с центральным закрытым положением (331) подходит не для всех задач; для иных логик работы требуется модель с другой пневмосхемой.
5. Невнимание к наличию плиты. Индекс «2» в обозначении пневмораспределитель 5РМ6-331-2 указывает на наличие присоединительной плиты. Ее отсутствие (исполнение «0» или «1») потребует иного способа монтажа.

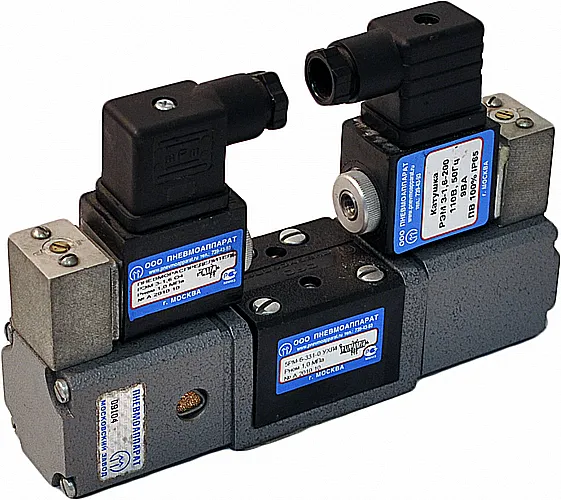

Вид на боковую сторону пневмораспределителя 5РМ6-331-2 с подключенными воздушными линиями и электромагнитной катушкой.
Вид на нижнюю часть распределителя 5РМ6-331-2, показывающий стандартную монтажную плиту для установки на коллектор (манифольд).
Расшифровка условного обозначения модели
Индекс 5РМ6-331-2 имеет четкую структуру, позволяющую определить основные параметры устройства:
5РМ – тип устройства: пятилинейный распределитель.
6 – условный проход, мм.
331 – трехзначный код пневмосхемы и типа управления. Первая цифра «3» указывает на трехпозиционность, вторая «3» – на тип управления (в данном случае, электропневматическое), третья «1» – конкретная схема распределения потоков в позициях.
2 – способ присоединения: «2» означает стыковое соединение с использованием монтажной плиты для батарейного монтажа по стандарту ISO 5599/1.
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение модели, а также уточнить важные опции:
Пример 1 (базовая поставка): Пневмораспределитель 5РМ6-331-2 УХЛ4, напряжение катушки 24В DC.
Пример 2 (с иным напряжением): Пневмораспределитель 5РМ6-331-2 УХЛ4, напряжение катушки 220В AC.
Пример 3 (модель с иным исполнением присоединения): Для монтажа без батарейной плиты требуется модель с индексом «0» или «1» в последней позиции, например, 5РМ6-331-0.
