Гидроклапан КОЛ 203 2 (модель КОЛ203-22) представляет собой гидравлический обратный клапан запирающего действия, предназначенный для управления направлением потока рабочей жидкости в гидравлических системах. Основная функция данного изделия – обеспечение свободного прохода потока в одном направлении и его надежная и герметичная блокировка при попытке обратного хода. Устройство относится к классу гидрозамков и применяется в стационарном и мобильном оборудовании, где требуется точный контроль движения гидравлического масла.
Описание и назначение КОЛ 203 2
Гидроклапан КОЛ 203 2 служит для предотвращения обратного потока жидкости в гидросистеме, обеспечивая безопасность и стабильность работы оборудования. Он устанавливается на магистралях, где необходимо блокировать движение рабочей среды в нежелательном направлении, например, для удержания нагрузки на гидроцилиндре или защиты насоса от гидроударов. Данная модель отличается высокой надежностью и рассчитана на эксплуатацию в составе гидравлических систем с номинальным давлением до 32 МПа.
Вес, габариты и классификация
Масса гидроклапана КОЛ203-22 составляет 1,04 кг. Его присоединительные размеры определяются типом подключения – коническая резьба стандарта К1 (Ду=20 мм). Клапан относится к категории изделий гидравлической арматуры общего назначения.
| Условный проход, Ду, мм | Номинальное давление, МПа | Расход жидкости, л/мин | Присоединение | Масса, кг |
|---|
| 20 | 32 | 125 | Резьба К1" | 1,04 |
Код ТН ВЭД: 8481 30 190 0 – Арматура трубопроводная прочая.
Технические характеристики обратных клапанов серии КОЛ203
| Обозначение модели | Условный проход, мм | Номинальное давление, МПа | Расход жидкости, л/мин | Тип присоединения | Давление открывания, МПа | Масса, кг |
|---|
| КОЛ203-20 | 20 | 32 | 125 | К1" | 0,03 | 1,04 |
| КОЛ203-21 | 20 | 32 | 125 | К1" | 0,05 | 1,04 |
| КОЛ203-22 | 20 | 32 | 125 | К1" | 0,15 | 1,04 |
| КОЛ203-23 | 20 | 32 | 125 | К1" | 0,3 | 1,04 |
Приходит техник на склад и говорит мастеру: «Мне нужен гидроклапан КОЛ 203 2, только чтобы давление открывания было не 0,15, а 0,03 МПа». Мастер смотрит на него и отвечает: «Коллега, если вам нужно такое низкое давление срабатывания, может, вам сначала проверить, не течет ли где в системе? А то клапан может и не виноват».
Преимущества и особенности эксплуатации
Использование гидроклапана КОЛ 203 2 в производственных системах обеспечивает ряд значимых преимуществ:
1. Повышение безопасности и надежности гидросистемы. Клапан эффективно блокирует обратный поток, предотвращая самопроизвольное опускание грузов на подъемных механизмах и защищая насосные группы от обратного хода.
2. Стабильность работы под постоянной нагрузкой. Конструкция с игольчатым клапаном и надклапанной полостью гарантирует уверенную герметизацию в закрытом положении даже при высоком давлении, что критично для прессового и металлообрабатывающего оборудования.
3. Совместимость с типовыми гидравлическими системами. Стандартные присоединительные размеры (резьба К1") и номинальные параметры (давление 32 МПа, расход 125 л/мин) позволяют легко интегрировать гидроклапан КОЛ 203 2 в большинство существующих гидростанций и машин.
4. Увеличение ресурса оборудования. Своевременная блокировка обратного потока снижает риск возникновения гидроударов и кавитации в системе, продлевая срок службы насосов, фильтров и других компонентов.
Принцип работы гидроклапана КОЛ203-22
Работа гидроклапана КОЛ 203 2 основана на действии подпружиненного игольчатого клапана. При подаче рабочей жидкости под давлением на входной порт поток отжимает клапан от седла, сжимая пружину. Для начала открытия достаточно давления в 0,15 МПа (для модификации КОЛ203-22). Жидкость свободно проходит через открытый канал к выходному порту. При попытке обратного потока жидкость поступает в специальную надклапанную полость. Давление в этой полости прижимает иглу клапана к седлу, создавая надежное уплотнение и полностью перекрывая движение в обратном направлении.
Температурный режим и срок службы
Гидроклапан КОЛ 203 2 предназначен для работы с гидравлическими маслами, соответствующими требованиям ГОСТ. Рекомендуемый температурный диапазон эксплуатации – от -20°C до +80°C. Режим работы – длительный (непрерывный). Ресурс изделия напрямую зависит от качества применяемого масла, степени его фильтрации и соблюдения номинальных параметров давления. При использовании чистого масла и своевременном обслуживании ресурс клапана составляет несколько десятков тысяч часов наработки.
Область применения и типовое оборудование
Гидроклапан КОЛ 203 2 находит широкое применение в различных отраслях промышленности и сервиса. Основные сферы использования:
Промышленные станки: токарные, фрезерные, штамповочные прессы, гидравлические ножницы.
Строительная и дорожная техника: экскаваторы, автокраны, бульдозеры, где необходима блокировка гидроцилиндров в выдвинутом положении.
Специализированное оборудование: прессовое оборудование, испытательные стенды, гидростанции мобильных агрегатов.
Сельскохозяйственная техника: гидроприводы навесного оборудования тракторов и комбайнов.
Состав ремкомплекта и часто заменяемые элементы
В процессе эксплуатации наиболее подвержены износу следующие элементы гидроклапана КОЛ 203 2:
| Наименование запчасти | Функция и условия износа |
|---|
| Уплотнительные кольца (манжеты) | Обеспечивают герметичность корпуса. Изнашиваются из-за высокого давления, перепадов температур и загрязненного масла. |
| Игла клапана и седло | Формируют основной запорный узел. Износ возникает из-за абразивных частиц в жидкости и эрозии. |
| Пружина | Создает усилие закрытия клапана. Может терять упругость при циклических нагрузках и перегреве. |
Рекомендуется проводить периодический осмотр и замену этих элементов для поддержания работоспособности клапана.
Типичные ошибки при подборе гидроклапана
При выборе гидроклапана КОЛ 203 2 важно избегать следующих распространенных ошибок:
1. Подбор только по типу присоединения (резьбе). Критически важно учитывать номинальный расход (125 л/мин) и рабочее давление (до 32 МПа). Несоответствие этих параметров приведет к неработоспособности или поломке.
2. Игнорирование давления открывания. В серии КОЛ203 существует четыре модификации с разным давлением открывания (0,03; 0,05; 0,15; 0,3 МПа). Выбор несоответствующего значения может нарушить логику работы гидросистемы.
3. Неучет типа рабочей среды. Клапан предназначен для работы с гидравлическими маслами. Использование других жидкостей (вода, эмульсии) без проверки совместимости материалов может привести к коррозии и разрушению внутренних компонентов.
Условное обозначение модели
Расшифровка индекса КОЛ203-22:
КОЛ – клапан обратный (гидравлический).
2 – условный проход Ду=20 мм.
03 – номинальное давление 32 МПа и расход свыше 80 л/мин.
2 – тип присоединения (в данном случае 2 – резьба коническая К1").
2 – давление открывания клапана (0,15 МПа).
Таким образом, модель гидроклапан КОЛ 203 2 (КОЛ203-22) предназначена для установки в линии с Ду20, номинальным давлением 32 МПа, имеет коническую резьбу К1" и открывается при давлении 0,15 МПа.

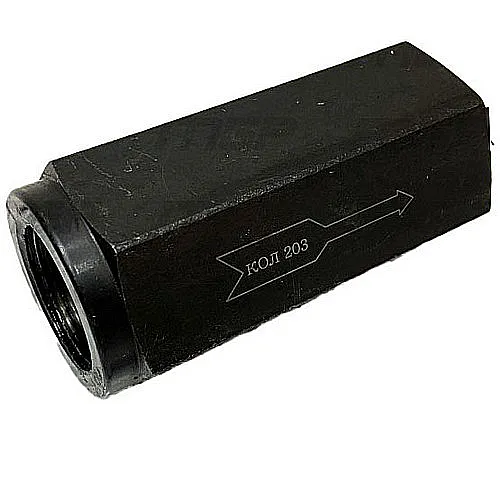

Вид гидроклапана КОЛ203-22 сбоку. Четко видна коническая резьба К1" и маркировка.

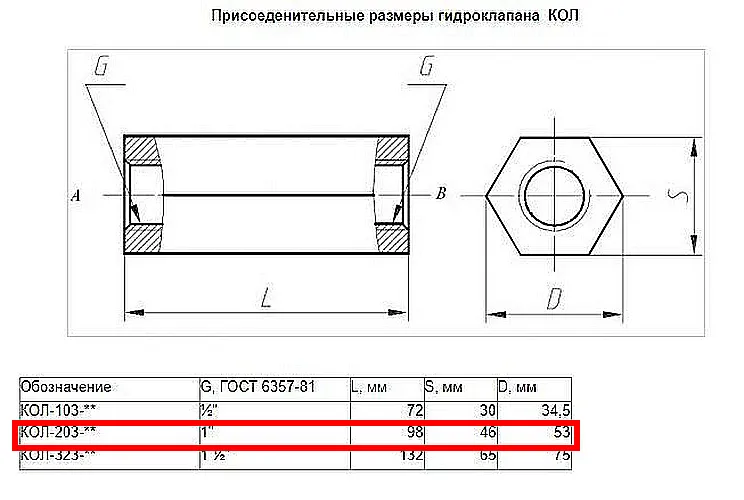

Обратный клапан КОЛ 203 2 на складе поставщика. Отображены габаритные размеры для проверки совместимости.

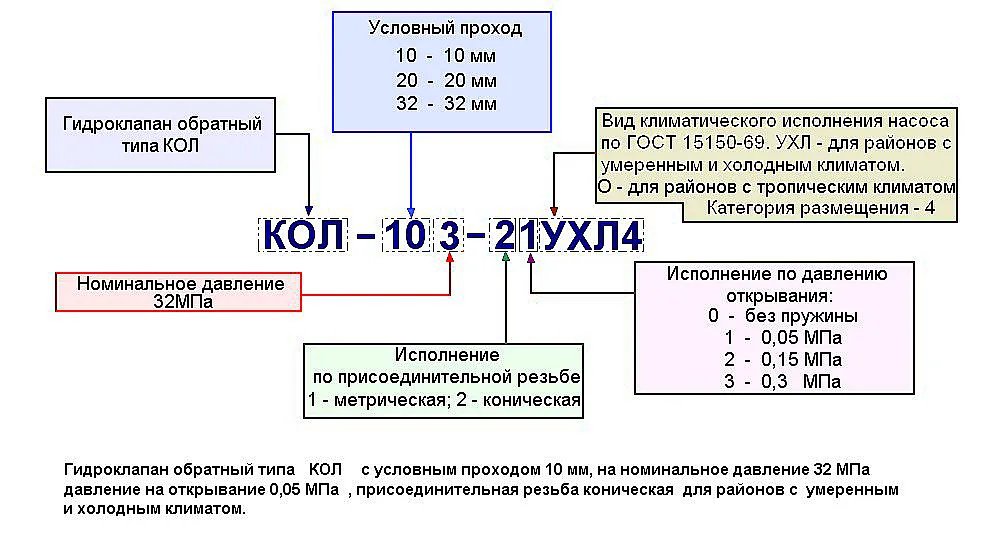

Пример установки гидроклапана КОЛ203 в гидравлический контур для блокировки обратного потока.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение модели и требуемые параметры:
Пример 1. Заказ базовой модели: «Гидроклапан КОЛ203-22, Ду20, давление откр. 0,15 МПа, резьба К1", 1 шт.».
Пример 2. Заказ альтернативной модификации: «Гидроклапан КОЛ203-20 с давлением открывания 0,03 МПа, остальные параметры как у КОЛ203-22, 2 шт.».
Пример 3. Запрос на подбор аналога: «Требуется гидроклапан обратного хода для системы с расходом 120 л/мин, давлением до 25 МПа, присоединение трубное Ду20. Подбор аналога под существующую гидростанцию.»
Вы можете оформить заказ, воспользовавшись формой на сайте или связавшись с нашими специалистами.
