Гидромотор МРФ-630/25М1-00 от бренда ГИДРАВЛИК представляет собой силовой агрегат, преобразующий энергию потока рабочей жидкости во вращательное движение исполнительного механизма. Данная модель серии МРФ предназначена для интеграции в высоконагруженные гидравлические системы промышленного оборудования и спецтехники, где критически важны высокий момент и стабильность работы.
Описание и назначение
Гидромотор МРФ-630/25М1-00 является нерегулируемым высокомоментным узлом. Основная функция — создание мощного вращательного усилия в механизмах, требующих значительного крутящего момента на низких и средних оборотах. Он оптимален для применения в качестве привода литьевых машин, кузнечно-прессового оборудования, поворотных платформ строительно-дорожной техники, лесозаготовительных комбайнов и буровых установок.
Вес, габаритные размеры и Код ТН ВЭД
Модель гидромотора МРФ-630/25М1-00 характеризуется компактными размерами, учитывая её производительность. Для корректного монтажа и проверки совместимости с существующими узлами необходимо учитывать присоединительные размеры и вес. Код ТН ВЭД для данной продукции — 8412290000.
| Параметр | Значение |
|---|
| Масса, кг | 140 |
| Габаритные размеры (длина × ширина × высота), мм | 510 × 425 × L* |
| Диаметр монтажного фланца, мм | 325 |
| Крепление | 8 отверстий под болты М24 |
*Конкретная высота L зависит от конструктивных особенностей вала и уточняется по габаритным чертежам.
Шутка для инженеров гидравлики
На техническом семинаре:
— А если вдруг гидромотору МРФ-630/25М1-00 станет скучно на работе?
— Он придумает себе новую задачу: начнёт плавно вращаться, но против часовой стрелки.
Технические параметры
Ключевые эксплуатационные характеристики гидромотора МРФ-630/25М1-00 обеспечивают его надежную интеграцию в типовые и специализированные гидроконтуры.
| Параметр | Величина |
|---|
| Рабочий объём, см³ | 630 |
| Расход жидкости (номинальный), л/мин | 199 |
| Частота вращения вала, об/мин | 300 |
| Крутящий момент (номинальный), Н·м | 2276 |
| Мощность, кВт | 70.01 |
| Рабочее давление (номинальное), МПа | 25 |
| Рабочее давление (максимальное), МПа | 32 |
| Давление в линии слива, МПа | 0.3 |
| Общий КПД, % | 87 |
Преимущества и особенности эксплуатации
- Высокий ресурс работы. Радиально-поршневая конструкция с насыпным подшипником и коническими роликовыми опорами снижает вибрационную нагрузку и обеспечивает ресурс до 15 000 часов.
- Минимизация простоев. Фланцевое исполнение и стандартизированные присоединительные размеры упрощают монтаж и замену, сокращая время ремонтных операций.
- Стабильность параметров. Высокая степень сбалансированности узлов гарантирует постоянство крутящего момента и частоты вращения в широком диапазоне рабочих давлений.
- Широкий температурный диапазон. Возможность работы при температурах рабочей жидкости от 0 до +60°C и окружающей среды от 0 до +50°C.
- Совместимость. Агрегат совместим с большинством типовых гидравлических масел вязкостью 20–500 сСт и рассчитан на работу в составе стандартных гидростанций.
Принцип действия
Функционирование гидромотора МРФ-630/25М1-00 основано на радиально-поршневом принципе. Под давлением, создаваемым насосной группой, рабочая жидкость через цапфенный распределитель поочередно подается в цилиндры. Поршни, совершая радиальное движение, через шатуны воздействуют на эксцентриковый выходной вал, заставляя его вращаться. Непрерывность потока и правильное распределение давления между камерами обеспечивает плавность хода и высокий момент.
Габаритный чертеж и схема гидромотора МРФ-630/25М1-00: корпус, распределительный узел, поршни с шатунами, эксцентриковый вал в сборе.
Температурные условия и ресурс
Нормальный срок службы гидромотора МРФ-630/25М1-00 достигается при соблюдении температурного режима. Оптимальная температура рабочей жидкости — в диапазоне +30...+50°C. Допускается эксплуатация при температуре масла до +60°C, но с учетом возможного снижения вязкости. При работе в условиях низких температур (ниже 0°C) обязателен предпусковой прогрев жидкости до +10...15°C для предотвращения задиров в паре поршень-цилиндр. На ресурс напрямую влияет класс чистоты масла, поэтому обязательна установка фильтров тонкой очистки в напорной линии. Ориентировочный ресурс при своевременном сервисном обслуживании — до 15 000 моточасов.
Область применения
Гидромотор МРФ-630/25М1-00 применяется там, где необходимо получить большое усилие при относительно небольшой частоте вращения. Его основные области применения:
- Промышленное оборудование: приводы литьевых машин (термопластавтоматов), гидравлических прессов для штамповки и гибки металла, металлургического оборудования, деревообрабатывающих станков.
- Строительная и дорожная техника: механизмы поворота платформы экскаваторов и автокранов, приводы асфальтоукладчиков, рабочие органы погрузчиков.
- Горнодобывающая и буровая отрасль: приводы вращения буровых штанг, лебедок, механизмы подачи.
- Специальная техника: лесозаготовительные комбайны, краны-манипуляторы, гидрофицированные стенды и испытательные установки.
Пример установки гидромотора МРФ-630/25М1-00 на строительной технике с фланцевым креплением.
Структура условного обозначения
Маркировка МРФ-630/25М1-00 несет полную информацию о ключевых параметрах изделия.
Где: МРФ — мотор радиально-поршневой фланцевый; 630 — рабочий объем в кубических сантиметрах; 25 — номинальное рабочее давление в мегапаскалях; М1 — код модификации и конструктивного исполнения; 00 — обозначение климатического исполнения и категории размещения.
Габаритные и присоединительные размеры
Для интеграции в существующую систему необходимо сверить посадочные размеры и тип подключения. Гидромотор МРФ-630/25М1-00 имеет стандартное фланцевое присоединение. Размеры по фланцу и положение монтажных отверстий позволяют осуществить замену ряда аналогов без переделки рамы.

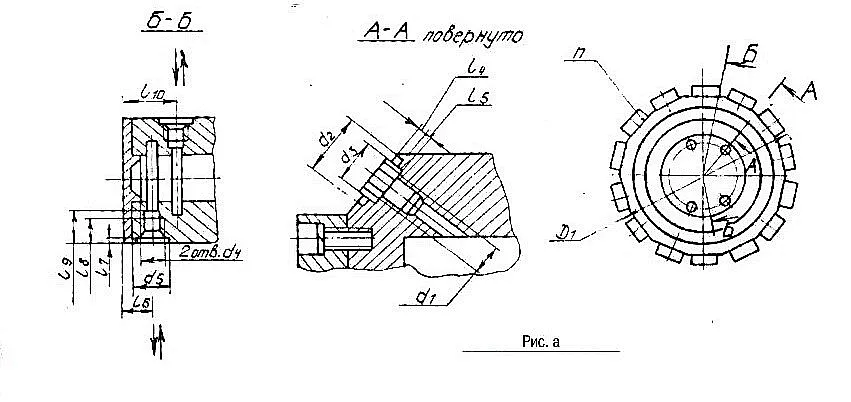

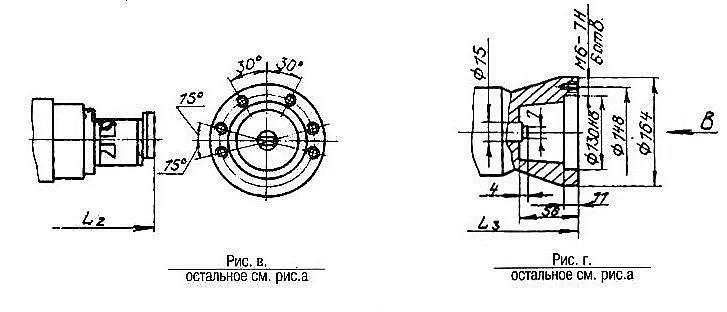

Детальный чертеж с указанием основных габаритных и присоединительных размеров гидромотора.
Комплект и типовые запасные части
Наиболее подверженными износу компонентами в процессе эксплуатации гидромотора МРФ-630/25М1-00 являются уплотнительные элементы и детали распределительного узла. Рекомендуется иметь на складе сменные комплекты.
- Уплотнения вала: манжеты и сальники, изнашиваются из-за естественного старения резины и воздействия абразивных частиц в масле.
- Уплотнения распределителя: кольца и прокладки, ресурс зависит от чистоты рабочей жидкости и давления в системе.
- Поршни и цилиндры: износ рабочих поверхностей происходит при недостаточной смазке или перегреве.
- Подшипниковые узлы: требуют замены при появлении люфта или повышенного шума.
Типичные ошибки при подборе и замене
- Неучёт системы фильтрации. Установка гидромотора МРФ-630/25М1-00 в систему с несоответствующим классом чистоты масла (ниже 18/16/13 по ISO 4406) ведет к ускоренному износу прецизионных пар.
- Игнорирование давления в сливной линии. Превышение допустимого противодавления на сливе (более 0.3 МПа) вызывает подсос воздуха, кавитацию и перегрев.
- Подбор только по присоединительному фланцу. Критически важно проверять соответствие рабочего объёма (630 см³) и создаваемого крутящего момента (2276 Н·м) характеристикам заменяемого агрегата.
- Неправильный выбор вязкости масла. Использование жидкости с вязкостью за пределами рекомендованного диапазона 20–500 сСт снижает КПД и ресурс.
Оформление заказа: примеры
При оформлении заявки на приобретение гидромотора МРФ-630/25М1-00 рекомендуется указывать полное обозначение и требуемые опции.
- Базовая поставка: Гидромотор МРФ-630/25М1-00 — 1 шт. (в сборе, с документацией).
- Поставка с комплектом ЗИП: Гидромотор МРФ-630/25М1-00 + ремкомплект РК-МРФ-630 (уплотнения, манжеты) — 1 комплект.
- Заказ на модернизацию: Гидромотор МРФ-630/25М1-00 с датчиком частоты вращения для интеграции в АСУ ТП — 2 шт.
Стандартный комплект поставки гидромотора МРФ-630/25М1-00 готов к отгрузке.
Бренд, поставщик и условия поставки
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию по подбору гидравлических компонентов под вашу систему, помощь в подборе аналогов и полное сервисное сопровождение.
Доставка гидромотора МРФ-630/25М1-00 осуществляется транспортными компаниями по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения коммерческого предложения, уточнения сроков поставки и условий сотрудничества, воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с нашими инженерами.
