Гидронасосы аксиально-поршневые регулируемые серий S и H – это сердце современных объемных гидроприводов закрытого типа (гидростатических трансмиссий – ГСТ). Они разработаны для применения в условиях интенсивной эксплуатации мобильной и специальной техники, где требуются высокая надежность, точность управления и адаптивность к изменяющимся нагрузкам. Основное назначение данных серий – преобразование механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости с возможностью плавного изменения направления и величины подачи. Это делает гидронасосы аксиально-поршневые регулируемые серий S и H незаменимыми для систем хода комбайнов, автобетоносмесителей, дорожных катков, лесозаготовительных машин и другого технологического оборудования.
Описание и технические особенности серий S и H
Обе серии построены по классической аксиально-поршневой схеме с наклонным диском (шайбой). Ключевое отличие между ними заключается в рабочих параметрах: серия S рассчитана на номинальное давление до 22.5 МПа, а серия H – до 42 МПа, что определяет их область применения. Гидронасосы аксиально-поршневые регулируемые серий S и H отличаются компактными габаритами относительно своей мощности и высокой удельной производительностью. Регулировка рабочего объема и, как следствие, подачи насоса осуществляется путем изменения угла наклона шайбы, что позволяет точно дозировать усилие и скорость исполнительных механизмов.
Габаритные размеры, вес и код ТН ВЭД
Габариты и масса агрегатов варьируются в зависимости от рабочего объема и серии. Для удобства выбора ниже представлена сводная таблица. Код ТН ВЭД для данной продукции — 8413 60 000 0 (насосы объемные с вращающимся цилиндром).
| Серия и код объема |
Приблизительная длина, мм |
Приблизительная ширина, мм |
Приблизительная высота, мм |
Масса (без жидкости), кг |
| Серия S (33, 52, 71, 90) |
280 — 360 |
180 — 220 |
220 — 280 |
45 — 79 |
| Серия H (33, 52, 71, 90, 112) |
300 — 380 |
190 — 230 |
230 — 300 |
51 — 85 |
Точные присоединительные размеры и чертежи предоставляются по запросу.
Технические характеристики гидронасосов серии S
Серия S оптимальна для применений, где требуются надежность и эффективность при рабочих давлениях до 22.5 МПа. Идеально подходит для гидроприводов хода средне- и крупнотоннажной техники.
| Параметр |
Ед. измерения |
Код объема 33 |
Код объема 52 |
Код объема 71 |
Код объема 90 |
| Максимальный рабочий объем |
см³ |
33.3 |
51.6 |
69.8 |
89 |
| Пиковая производительность (при макс. оборотах) |
л/мин |
113.5 |
151.8 |
186.3 |
218.9 |
| Максимальное рабочее давление в линии нагнетания |
МПа |
35.7 |
| Номинальное рабочее давление (рекомендуемое для длительной работы) |
МПа |
22.5 |
| Максимальное давление в дренажной полости (корпусе) |
МПа |
0.25 |
| Диапазон частот вращения вала |
об/мин |
500 — 3590 |
500 — 3100 |
500 — 2810 |
500 — 2590 |
| Номинальная частота вращения (базовая для расчетов) |
об/мин |
1500 |
| Мощность при номинальных параметрах |
кВт |
18.7 |
29 |
39.3 |
63.3 |
Технические характеристики гидронасосов серии H
Гидронасосы аксиально-поршневые регулируемые серии H – это решения для высоконагруженных систем, где критически важны давление до 42 МПа и высокая удельная мощность. Отличаются увеличенным ресурсом и возможностью работы в тандемной схеме (для моделей 90 и 112 см³).
| Параметр |
Ед. измерения |
Код 33 |
Код 52 |
Код 71 |
Код 90 |
Код 112 |
| Максимальный рабочий объем |
см³ |
33.3 |
51.6 |
69.8 |
89 |
110.8 |
| Пиковая производительность (при макс. оборотах) |
л/мин |
113.5 |
204 |
275.8 |
314.5 |
391.6 |
| Максимальное рабочее давление в линии нагнетания |
МПа |
45 |
| Номинальное рабочее давление (рекомендуемое для длительной работы) |
МПа |
42 |
| Максимальное давление в дренажной полости (корпусе) |
МПа |
0.25 |
| Диапазон частот вращения вала |
об/мин |
500 — 3590 |
500 — 4160 |
500 — 3720 |
500 — 3720 |
| Номинальная частота вращения (базовая для расчетов) |
об/мин |
2500 |
| Мощность при номинальных параметрах |
кВт |
60 |
93 |
125.9 |
160.5 |
199.8 |
Принцип работы и системы управления
Основу работы гидронасосов аксиально-поршневых регулируемых серий S и H составляет блок цилиндров, вращающийся вместе с валом. Поршни, опирающиеся на наклонную шайбу, совершают возвратно-поступательное движение, всасывая и нагнетая жидкость через распределительный узел. Величина хода поршня, а значит и рабочий объем, напрямую зависит от угла наклона шайбы. Регулировка этого угла осуществляется внешней системой управления, которая монтируется на насос в виде модуля. Доступны четыре основных типа:
MH – Гидромеханическое пропорциональное управление. Положение наклонного диска задается механическим рычагом и удерживается гидравлически. Простота и надежность.
ER – Электрическое трехпозиционное управление (вкл./нейтраль/вкл.). Управляется соленоидом, подходит для релейных схем.
HD – Гидравлическое пропорциональное управление. Угол задается внешним управляющим давлением, что удобно для сложных многоконтурных систем.
EP – Электрическое пропорциональное управление. Плавное бесступенчатое регулирование за счет изменения тока на пропорциональных магнитах. Наиболее точное и современное решение.
Температурный режим, ресурс и совместимость
Обе серии рассчитаны на работу с минеральными и частично синтетическими гидравлическими маслами, соответствующими отечественным стандартам ГОСТ 17479.2-85 (типы МГЕ и др.). Рекомендуемая вязкость рабочей жидкости: от 10 до 100 мм²/с. Допустимый температурный диапазон эксплуатации гидросистемы: от –40 °C до +90 °C. При использовании соответствующих масел и соблюдении правил эксплуатации средний срок службы гидронасосов аксиально-поршневых регулируемых серий S и H составляет несколько тысяч моточасов, что подтверждается их применением в тяжелой технике.
Техническая загадка: Работаю от вала, давлением повелеваю, угол шайбы меняю – подачу регулирую. Кто я?
Ответ: Конечно же, я — гидронасос аксиально-поршневой регулируемый серий S и H! Без меня и комбайн не уберет, и асфальт не укатает.
Область применения и совместимое оборудование
Гидронасосы аксиально-поршневые регулируемые серий S и H широко используются в российском машиностроении и сельском хозяйстве. Их устанавливают на:
• Зерноуборочные и кормоуборочные комбайны (гидроприводы хода и рабочих органов).
• Автобетоносмесители (привод вращения барабана).
• Дорожные катки и асфальтоукладчики (привод хода и вибрационных систем).
• Лесопромышленная техника: харвестеры, форвардеры.
• Погрузчики, экскаваторы-планировщики и другое мобильное оборудование с гидростатическим ходом.
Ремонтопригодность и типовые ремкомплекты
Конструкция насосов предусматривает возможность разборки, дефектовки и замены изношенных компонентов. Для ремонта, в том числе в полевых условиях, доступны ремонтные комплекты (РК). Типичный РК включает уплотнительные кольца, манжеты, прокладки, шарикоподшипники, пружины поршней и комплект уплотнений распределительного узла. Наиболее подвержены износу в условиях российского климата и нагрузок уплотнительные элементы и поверхности трения блока цилиндров и поршней. Наличие ремонтных комплектов позволяет быстро восстановить работоспособность гидронасосов аксиально-поршневых регулируемых серий S и H, минимизируя простой техники.
Исполнения приводного вала
Для универсальности подключения к различным двигателям и коробкам отбора мощности предлагается несколько вариантов исполнения приводного вала. Ниже представлены основные типы.
Исполнение вала Код A
|
Исполнение вала Код B
|
Исполнение вала Код C
|
Исполнение вала Код D
|
Исполнение вала Код E
|
Исполнение вала Код F
|

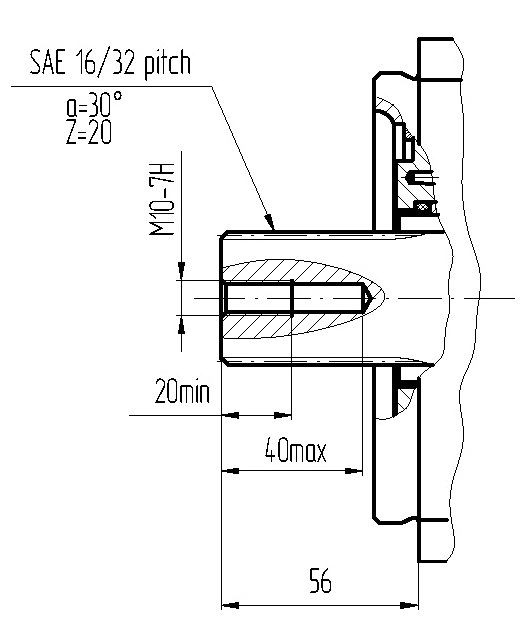

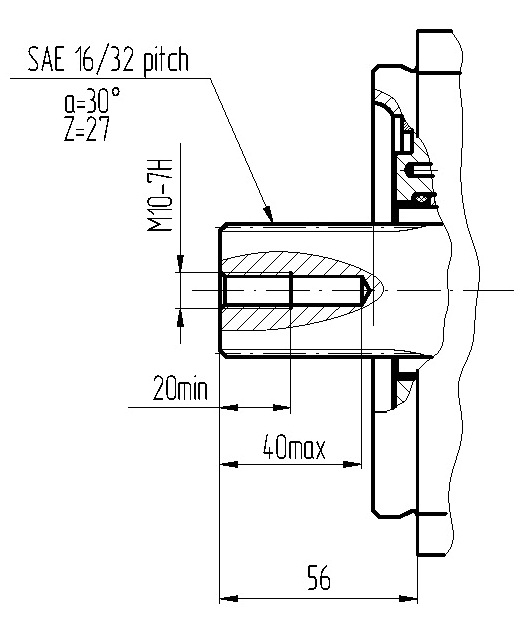

Исполнение вала Код G
|

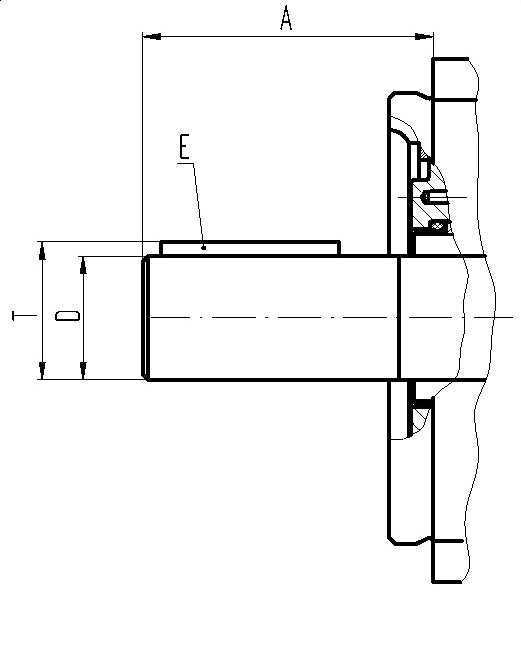

Исполнение вала Код K
|
Условное обозначение модели
Типовая маркировка насоса формируется следующим образом: [Серия][Код объема]-[Тип системы управления]-[Код вала]. Например, S90-EP-K расшифровывается как: гидронасос серии S, рабочий объем 90 см³, с электрическим пропорциональным управлением (EP) и исполнением вала Код K. Это позволяет точно идентифицировать и заказать нужную конфигурацию гидронасосов аксиально-поршневых регулируемых серий S и H.
Примеры заказа
1. Для замены насоса на комбайне «Дон»: Гидронасос S52-MH-B (серия S, 52 см³, гидромеханическое управление, вал код B).
2. Для модернизации привода бетономешалки: Гидронасос H90-HD-F (серия H, 90 см³, гидравлическое пропорциональное управление, вал код F).
3. Для новой разработки харвестера: Гидронасос H112-EP-K (серия H, 112 см³, электрическое пропорциональное управление, вал код K).
