Аксиально-поршневые гидромоторы нерегулируемого типа серии S и H производства ГИДРАВЛИКА – это надежные и производительные гидравлические двигатели, предназначенные для преобразования энергии потока рабочей жидкости во вращательное движение вала. Конструкция с наклонной шайбой обеспечивает высокий крутящий момент, стабильную работу в широком диапазоне скоростей и длительный срок службы. Эти гидравлические моторы серии S и H находят широкое применение в гидроприводах мобильной и промышленной техники, где требуются надежность и постоянная выходная мощность.
Описание и назначение гидромоторов серии S и H
Данные аксиально-поршневые нерегулируемые гидромоторы представляют собой универсальные силовые агрегаты для закрытых и открытых гидросистем. Их ключевая особенность – фиксированный рабочий объем, что делает их идеальным выбором для приводов, где не требуется изменение скорости вращения путем регулировки расхода. Частота вращения вала напрямую зависит от подаваемого расхода жидкости, а крутящий момент – от перепада давления в напорных линиях. Изменение направления вращения осуществляется простым переключением подачи высокого давления на вход «А» или «В». Модели гидромоторов серии H отличаются повышенными рабочими давлениями и предлагают исполнение со встроенной в заднюю крышку клапанной аппаратурой, что минимизирует габариты и упрощает монтаж гидросистемы. Таким образом, выбор между сериями S и H позволяет подобрать оптимальное решение под требуемые параметры давления и компоновки.
Сводные габаритные показатели и коды ТН ВЭД
Все модели нерегулируемых гидромоторов аксиально-поршневого типа из линеек S и H характеризуются компактными размерами и высокой энергонасыщенностью. Вес агрегатов варьируется в зависимости от рабочего объема и исполнения.
| Серия |
Диапазон рабочего объема, см³ |
Диапазон массы, кг |
Код ТН ВЭД (предварительный) |
| S |
33.3 – 89 |
30 – 47 |
8412 29 100 0 |
| H (с клапанной коробкой) |
33.3 – 110.8 |
30 – 50 |
8412 29 100 0 |
| H (со встроенными клапанами) |
69.8 – 89 |
около 35 |
8412 29 100 0 |
*Точные габаритные и присоединительные размеры зависят от конкретной модификации и типа вала. Код ТН ВЭД указан для гидравлических силовых двигателей объемного вытеснения.
Технические характеристики гидромоторов аксиально-поршневой конструкции серии S
Гидромоторы серии S предназначены для работы в системах с высоким, но несколько меньшим по сравнению с серией H, давлением. Они являются отличным решением для множества стандартных задач.
| Параметр |
Ед. изм. |
Модель S33 |
Модель S52 |
Модель S71 |
Модель S90 |
| Рабочий объем |
см³ |
33.3 |
51.6 |
69.8 |
89 |
| Максимальное давление |
МПа (бар) |
35.7 (357) |
| Номинальное давление |
МПа (бар) |
22.5 (225) |
| Максимальный крутящий момент |
Н·м |
176 |
273 |
369 |
471 |
| Максимальная частота вращения |
об/мин |
3590 |
3100 |
2810 |
2590 |
| Номинальная мощность |
кВт |
14.5 |
22.4 |
30.4 |
48.9 |
| Тип рабочей среды |
Минеральные масла по ГОСТ, негорючие или биоразлагаемые жидкости на основе сложных эфиров |
Технические характеристики гидромоторов аксиально-поршневой конструкции серии H
Аксиально-поршневые гидромоторы серии H – это агрегаты повышенной мощности и надежности, рассчитанные на экстремальные нагрузки. Они представлены в двух основных исполнениях: с внешней клапанной коробкой и со встроенными в крышку клапанами.
| Параметр |
Ед. изм. |
Серия H с клапанной коробкой |
Серия H с клапанами в крышке |
| Код объема |
|
H33 |
H52 |
H71 |
H90 |
H112 |
H71В |
H90В |
| Рабочий объем |
см³ |
33.3 |
51.6 |
69.8 |
89 |
110.8 |
69.8 |
89 |
| Максимальное/Ном. давление |
МПа (бар) |
45 (450) / 42 (420) |
| Макс. крутящий момент |
Н·м |
203 |
314 |
425 |
542 |
675 |
425 |
542 |
| Диапазон частоты вращения |
об/мин |
50-3590 |
50-4160 |
50-4160 |
50-3720 |
50-2900 |
50-3720 |
50-2900 |
| Присоединительные размеры |
Фланцевое соединение, варианты исполнения вала (цилиндрический, шлицевой, с шпонкой) |
Высокие параметры давления и момента делают нерегулируемые гидромоторы серии H предпочтительным выбором для тяжелой спецтехники.
Принцип работы аксиально-поршневого гидромотора
Работа аксиально-поршневого нерегулируемого гидромотора основана на преобразовании энергии давления жидкости в механическую энергию вращения. Рабочая жидкость под высоким давлением поступает через распределительный узел в цилиндры блока, в которых перемещаются поршни. Поршни, опираясь на наклонную шайбу, совершают возвратно-поступательное движение, которое через шатуны преобразуется во вращательное движение блока цилиндров. Блок цилиндров жестко соединен с выходным валом, передающим крутящий момент на исполнительный механизм. Отработанная жидкость отводится через другую полость распределителя в дренажную или сливную линию. Конструкция распределителя обеспечивает своевременное подключение цилиндров к напорной и сливной магистралям. Именно такой принцип обеспечивает высокий КПД и плавность хода данных гидромоторов серии S и H.
Вопрос: Что говорит один аксиально-поршневой гидромотор другому при встрече после тяжелой смены?
Ответ: «Устал как шайба, хоть под наклон клади! Но ты держись, у нас рабочий объем большой».
Температурный режим и срок службы
Гидромоторы аксиально-поршневые нерегулируемые серии S и H рассчитаны на стабильную работу в широком температурном диапазоне рабочей жидкости: от –20°C до +80°C. При использовании специальных сортов масел и подготовке гидросистемы возможен запуск и кратковременная работа при температурах до –40°C. Длительный срок службы агрегатов обеспечен применением износостойких материалов (высококачественных сталей, бронзовых сплавов), прецизионной обработкой пар трения и эффективной системой смазки. Ресурс до первого капитального ремонта при соблюдении условий эксплуатации (чистота рабочей жидкости, соответствие давления) составляет несколько тысяч моточасов.
Область применения: где используются гидромоторы серии S и H
Нерегулируемые гидромоторы аксиально-поршневого типа – это «рабочие лошадки» для множества отраслей. Их основное преимущество – способность создавать высокий крутящий момент на низких оборотах, что идеально для приводов хода и рабочих органов.
Основные сферы применения:
- Дорожно-строительная и коммунальная техника: приводы хода и рабочих органов асфальтоукладчиков, катков, погрузчиков, экскаваторов-погрузчиков.
- Сельскохозяйственная техника: приводы навесного оборудования, шнеков, транспортеров, привода хода комбайнов.
- Горнодобывающая техника: лебедки, конвейеры, вспомогательные механизмы.
- Станочное оборудование: приводы вращения столов, шпинделей.
- Судостроение: приводы лебедок, шпилей, кранов.
Использование гидромоторов серии H с клапанами, встроенными в крышку, особенно актуально в условиях ограниченного монтажного пространства.
Ремонтопригодность и типовые запчасти
Конструкция гидромоторов ГИДРАВЛИКА серии S и H предусматривает возможность ремонта и восстановления. Модульная сборка позволяет заменять изношенные узлы без полной разборки всего агрегата. Для поддержания работоспособности рекомендуем иметь в запасе ремкомплекты.
| Наименование узла/детали |
Возможная неисправность |
Входит в ремкомплект |
| Уплотнительные кольца, манжеты |
Утечки рабочей жидкости, подсос воздуха |
Да |
| Распределительный диск (золотниковая пара) |
Падение давления и производительности, повышенный внутренний переток |
Да |
| Поршни с блоками и шатунами |
Износ, задиры, снижение КПД |
Опционально |
| Наклонная шайба и опорный подшипник |
Люфт, вибрация, неравномерность хода |
Опционально |
| Сальники вала |
Внешняя утечка по валу |
Да |
Полевой ремонт с заменой уплотнений и сальников возможен силами квалифицированного механика при наличии чистого помещения и соответствующего инструмента.

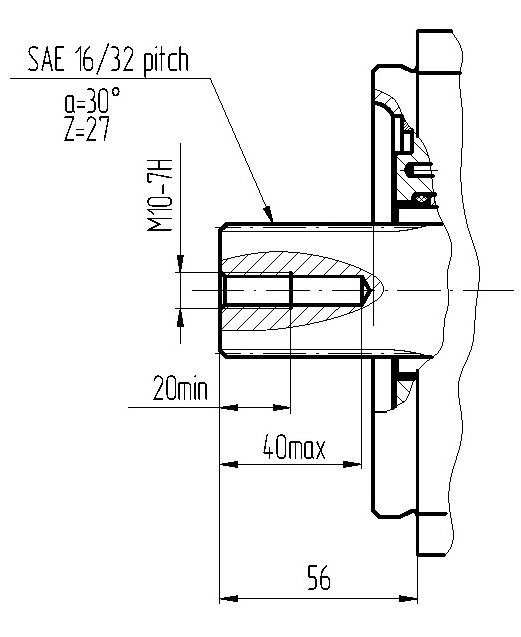

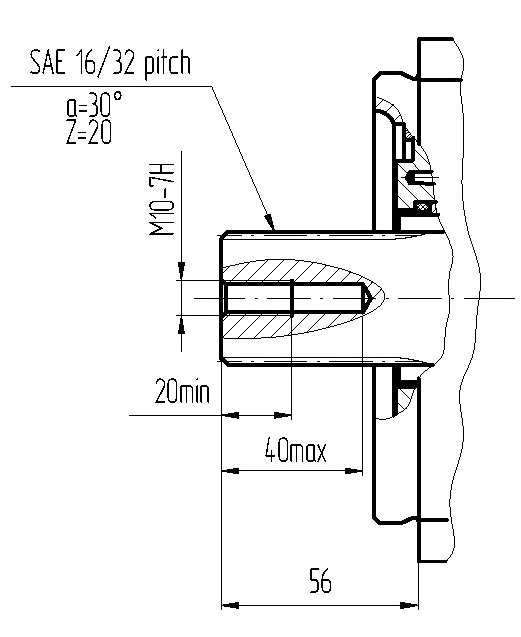

Исполнение вала гидромотора
Для удобства интеграции в различные механизмы, гидромоторы аксиально-поршневые нерегулируемые предлагаются с различными типами выходного вала. Выбор вала зависит от способа соединения с редуктором, барабаном или другим исполнительным механизмом.

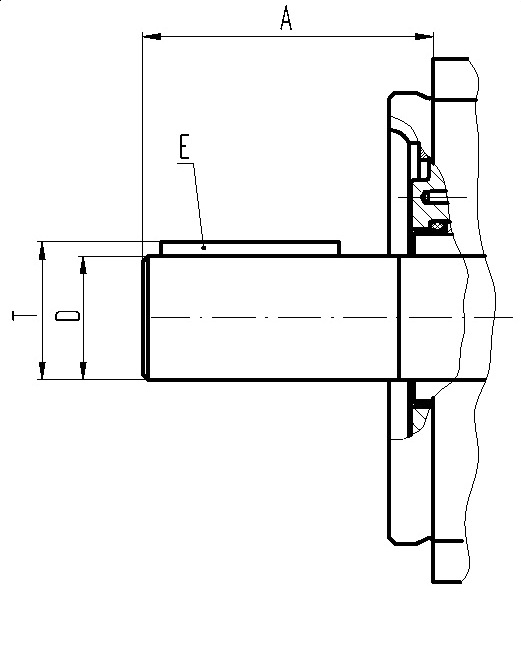

| Код A: Вал цилиндрический со шпоночным пазом. |
Код B: Вал с внутренним шлицем. |
Код C: Вал с резьбовым хвостовиком. |
 |
 |
 |
| Код D: Вал с фланцем. |
Код E: Вал с двумя шпоночными пазами. |
Код F: Вал с поперечным отверстием. |
 |
 |
 |
| Код G: Специальное исполнение. Код K: Усиленное исполнение вала. |
 |
 |
Условное обозначение (примеры заказа)
Для корректного формирования заказа необходимо указать полное обозначение требуемой модификации гидромотора. Общая структура шифра: Серия (S/H) + Код рабочего объема + Исполнение клапанной аппаратуры + Исполнение вала + Дополнительные опции.
Пример 1: Гидромотор серии H, рабочий объем 69.8 см³, с клапанной коробкой, исполнение вала – цилиндрический со шпонкой (Код А).
Обозначение в заказе: H71A (или уточняется по каталогу).
Пример 2: Гидромотор серии S, рабочий объем 51.6 см³, с клапанной коробкой, исполнение вала – с внутренними шлицами (Код B).
Обозначение в заказе: S52B.
Пример 3: Гидромотор серии H, рабочий объем 89 см³, со встроенными в крышку клапанами, исполнение вала – фланцевое (Код D).
Обозначение в заказе: H90D-BK (где «BK» – встроенные клапаны).
Для точного подбора и консультации рекомендуем обратиться к нашим инженерам через раздел Контакты.
Часто задаваемые вопросы о гидромоторах серии S и H
Ответы на самые распространенные вопросы от наших клиентов.
Как выбрать между гидромотором серии S и серии H?
Основное отличие – рабочее давление. Серия S рассчитана на максимальное давление 35.7 МПа, серия H – на 45 МПа. Выбор зависит от параметров вашей гидросистемы. Для стандартных условий (например, сельхозтехника) часто достаточно серии S. Для тяжелой карьерной или специальной техники с высокими нагрузками нужна более надежная и мощная серия H. Также серия H предлагает компактное исполнение со встроенными клапанами.
Совместимы ли ваши гидромоторы с российскими маслами и морозостойкие ли они?
Да, гидромоторы ГИДРАВЛИКА полностью совместимы с минеральными маслами, соответствующими ГОСТ, включая популярные марки типа И-20, И-30, И-40, МГЕ-46В и им подобные. Для работы в условиях низких температур (до –40°C) необходимы зимние или всесезонные сорта масел (например, ВМГЗ). Гидромоторы допускают запуск и работу в таком диапазоне при условии использования соответствующей жидкости и, по возможности, предварительного прогрева.
Какой срок доставки гидромоторов по России?
Стандартные модели гидромоторов серии S и H часто есть в наличии на нашем складе в Екатеринбурге. В этом случае доставка в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и другие крупные города занимает от 2 до 7 рабочих дней в зависимости от выбранной транспортной компании. Под заказ срок изготовления и поставки уточняется индивидуально, но мы стремимся его минимизировать.
Можно ли установить гидромотор серии S/H на оборудование, где ранее стоял аналог другого производителя?
В большинстве случаев – да, при условии совпадения ключевых параметров: рабочего объема, максимального давления, частоты вращения, присоединительных размеров (фланец, вал) и схемы подключения гидролиний. Рекомендуем прислать нам модель и обозначение старого гидромотора или его паспортные данные. Наши специалисты подберут прямую замену или аналог с необходимыми адаптерами.
