Аксиально-поршневые регулируемые насосы PVN45 с наклонной шайбой представляют собой ключевой элемент современных открытых гидравлических систем, преимущественно применяемых в сельскохозяйственном машиностроении. Конструкция данных насосов обеспечивает высокую эффективность и надежность в тяжелых условиях эксплуатации. Регулировка рабочего объема и, как следствие, производительности осуществляется за счет изменения угла наклонной шайбы, что обеспечивает гибкость управления гидросистемой. Модельный ряд насосов аксиально-поршневые регулируемые PVN45 разработан с учетом потребностей российского рынка и отличается высокой степенью унификации с импортными аналогами.
Описание и назначение серии PVN45
Серия насосов аксиально-поршневых регулируемых PVN45 специально создана для интеграции в открытые централизованные гидросистемы мощных тракторов и другой сельскохозяйственной техники. Основное назначение – преобразование механической энергии вращения вала от двигателя в энергию потока гидравлической жидкости с регулируемым давлением и производительностью. Установка таких насосов позволяет оптимизировать работу навесного и прицепного оборудования, повышая общую эффективность агрегата.
Главным преимуществом насосов аксиально-поршневых регулируемых PVN45 является интегрированная LS-система (Load Sensing) управления. Эта система в автоматическом режиме подстраивает подачу насоса под текущую потребность гидросистемы, минимизируя энергопотери и нагрев рабочей жидкости. Благодаря этому оборудование работает более стабильно, а ресурс его компонентов значительно увеличивается.
Основные параметры и габариты
Насосы данной серии характеризуются компактными размерами и оптимальным соотношением массы к выдаваемой мощности. Вес устройства без рабочей жидкости составляет 21 кг. Габаритные и присоединительные размеры могут незначительно варьироваться в зависимости от исполнения посадочных мест и типа фланца. Производитель предлагает несколько вариантов компоновки, что облегчает монтаж на различную технику. Для точного подбора и заказа необходимо указать код исполнения.
Код ТН ВЭД, под который классифицируются насосы аксиально-поршневые регулируемые PVN45, – 8413. Товарная позиция охватывает поршневые насосы с рабочим объемом.
| Параметр |
Значение |
| Диапазон веса (приблизительно) |
20 - 22 кг |
| Типовые размеры (Д х Ш х В) |
~250 х 180 х 180 мм |
| Код ТН ВЭД |
8413 |
Технические характеристики насосов PVN45
Технические параметры насосов аксиально-поршневых регулируемых PVN45 позволяют им обеспечить стабильную работу гидросистемы в широком диапазоне режимов. Ниже приведены ключевые эксплуатационные характеристики.
| Наименование параметра |
Единица измерения |
Значение |
| Рабочее давление, номинальное |
МПа |
20,0 |
| Максимальное давление на выходе |
МПа |
25,0 |
| Минимальное давление на выходе |
МПа |
2,3 |
| Номинальный рабочий объем |
см3 |
45,4 |
| Производительность (подача), номинальная |
л/мин |
63,6 |
| Диапазон частоты вращения вала |
мин-1 |
500 - 2600 |
| Номинальная частота вращения |
мин-1 |
1500 |
| Давление на входе (абсолютное) |
МПа |
0,08 - 0,4 |
| Масса (без рабочей жидкости) |
кг |
21 |
| Тип рабочей среды |
Минеральные гидравлические масла (совместимы по ГОСТ) |
| Присоединительные размеры |
Стандартизированные фланцевые соединения, уточняются по коду исполнения |
Принцип работы и LS-система управления
Принцип действия насосов аксиально-поршневых регулируемых PVN45 базируется на аксиально-поршневой схеме. Вращение ведущего вала передается на блок цилиндров. Поршни, связанные с наклонной шайбой, совершают возвратно-поступательное движение, осуществляя всасывание и нагнетание рабочей жидкости. Подача напрямую зависит от частоты вращения и угла наклона шайбы, который является регулируемым параметром.
Ключевая особенность – наличие встроенной LS-системы (Load Sensing, чувствительной к нагрузке). Она состоит из двух основных регуляторов: регулятора подачи и регулятора предельного давления. Первый автоматически поддерживает требуемый расход независимо от изменения нагрузки и оборотов двигателя, обеспечивая постоянную скорость рабочих органов. Второй ограничивает максимальное давление в напорной магистрали, защищая систему от перегрузок. Таким образом, управление насосом является комбинированным: автоматическим по давлению и расходу, что делает насосы аксиально-поршневые регулируемые PVN45 "интеллектуальным" узлом гидросистемы.
Температурный режим и срок службы
Насосы серии PVN45 рассчитаны на работу в типичных для сельскохозяйственной техники климатических условиях. Рекомендованный температурный диапазон рабочей жидкости составляет от +30°C до +80°C. При соблюдении правил эксплуатации, использовании рекомендуемых масел и своевременном обслуживании ресурс насосов аксиально-поршневых регулируемых PVN45 составляет несколько тысяч моточасов.
Срок службы напрямую зависит от чистоты рабочей жидкости, поддержания необходимого давления в линии всасывания и отсутствия кавитации. Установка качественных фильтров тонкой очистки и регулярная замена гидравлического масла являются обязательными условиями для длительной и безотказной работы.
Что может быть сильнее трактора с мощной гидравликой? Только оператор, который точно знает, какой насос аксиально-поршневой регулируемый PVN45 на нем установлен! В чем сила, брат? В точном давлении и правильной подаче!
Область применения и совместимость
Насосы аксиально-поршневые регулируемые PVN45 предназначены в первую очередь для оснащения мощных сельскохозяйственных тракторов и самоходных машин. Они обеспечивают энергией гидросистемы управления навесными орудиями, гидроцилиндрами подъема, поворотными механизмами и другим активным оборудованием.
Важнейшее конкурентное преимущество – полная функциональная и конструктивная взаимозаменяемость с популярными импортными аналогами. В частности, насосы аксиально-поршневые регулируемые PVN45 могут быть установлены взамен насосов PVE21 производства Vickers, которые широко применяются на тракторах марки John Deere (модели 8110, 8210, 8310, 8410 и других серий). Это позволяет осуществлять быстрые и экономически выгодные ремонты и модернизацию парка техники.
Эксплуатация в сложных условиях и ремонтопригодность
Конструкция насосов PVN45 учитывает требования к работе в российских условиях. Устройства совместимы с распространенными отечественными гидравлическими маслами, соответствующими классам вязкости по ГОСТ. Герметично собранный корпус и надежные уплотнения обеспечивают защиту от попадания абразивной пыли и влаги.
Ремонтопригодность является сильной стороной данных насосов. Модульная конструкция и наличие ремонтных комплектов позволяют проводить восстановление работоспособности как в условиях сервисного центра, так и силами квалифицированных механиков в полевых условиях. Наиболее часто требующими замены элементами являются уплотнительные кольца, поршневая группа и подшипники.
Пример состава базового ремонтного комплекта (РК):
| Наименование детали |
Количество в РК |
Примечание |
| Комплект уплотнительных колец (сальников) |
1 набор |
Для всего корпуса |
| Уплотнения поршневой группы |
7 шт. |
По числу поршней |
| Прокладки фланцев |
2 шт. |
Всасывающего и напорного |
Условное обозначение и коды исполнения
Код модели насоса PVN45 содержит информацию о типоразмере и исполнении. Буквенно-цифровой шифр позволяет точно определить конфигурацию присоединительных элементов и системы управления. Стандартное обозначение включает серию "PVN45", за которой следуют символы, указывающие на вариант фланца, расположения дренажного отверстия и тип управления.

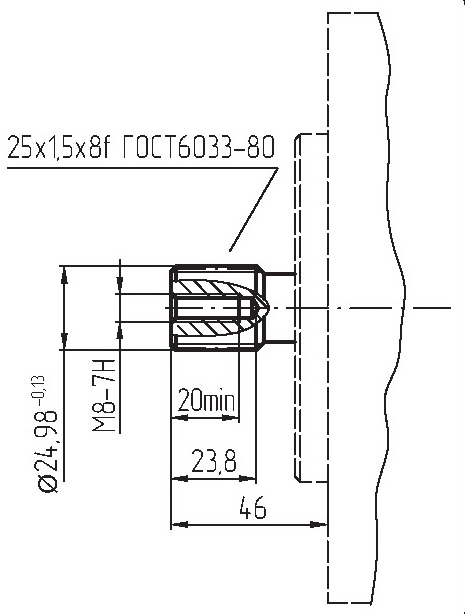

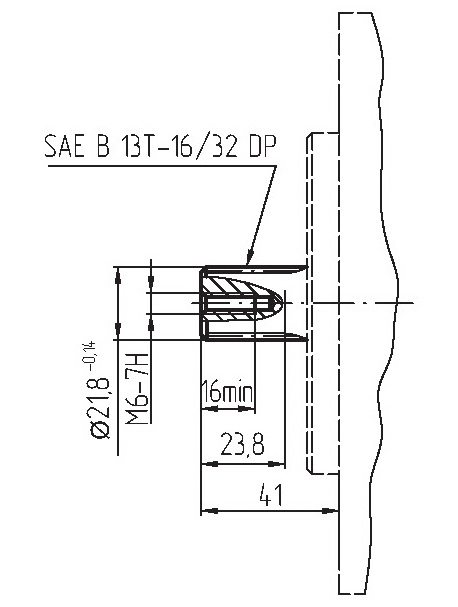

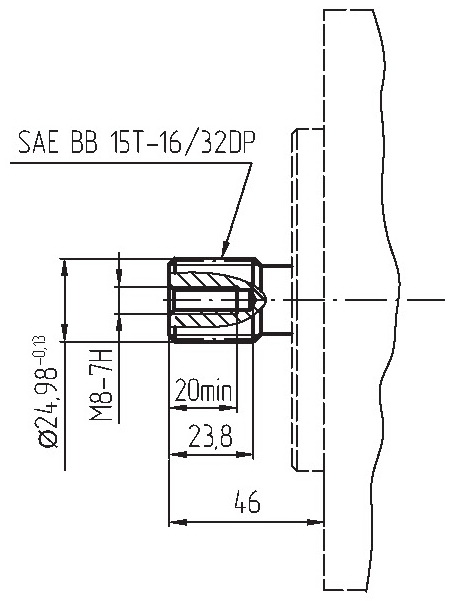

На изображениях ниже представлены основные варианты исполнения по кодам А, В и ВВ.
Фото 1-3: Внешний вид насосов PVN45 в различных исполнениях (коды А, В, ВВ). Обратите внимание на расположение фланцев и дренажных портов.
Примеры заказа и поставки
Для корректного заказа насосов аксиально-поршневых регулируемых PVN45 необходимо точно указать код исполнения, который чаще всего соответствует коду заменяемого насоса на технике. Например: Насос аксиально-поршневой регулируемый PVN45, код В. Консультанты нашего сайта всегда готовы помочь с подбором аналога по модели вашей техники.
Мы осуществляем поставки со склада в Екатеринбурге по всей территории Российской Федерации. Доставка доступна в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все поставляемые насосы сертифицированы и поставляются с гарантией.
Наша компания ГИДРАВЛИКА специализируется на снабжении российских предприятий надежными гидравлическими компонентами. Мы предлагаем качественные насосы аксиально-поршневые регулируемые PVN45 с оперативной доставкой из Екатеринбурга в любой регион РФ. Прямые договоры с производителями позволяют нам поддерживать выгодные цены и обеспечивать наличие товара на складе.
