Описание и назначение гидромотора
Гидровращатель ГПР-Ф-М-6300 – это реверсивный гидравлический двигатель полноповоротного действия, спроектированный для работы в гидравлических системах со значительными нагрузками. Основной функцией этого агрегата является преобразование энергии потока гидравлической жидкости во вращательное движение выходного вала с высоким крутящим моментом. Гидровращатель ГПР-Ф-М-6300 широко используется для привода поворотных платформ, стрел манипуляторов и других механизмов в строительной, сельскохозяйственной и специальной технике.
Краткие технические данные
Одной из ключевых характеристик данного гидромотора являются его компактные габариты при высоких мощностных показателях. Общая длина составляет 155 мм, а масса изделия – 46 кг. Фланцевое исполнение корпуса, обозначенное в маркировке буквой «Ф», обеспечивает надежное крепление на раме оборудования. Гидровращатель ГПР-Ф-М-6300 поставляется под кодом ТН ВЭД 8412299000. Усиленная конструкция гидровращателя ГПР-Ф-М-6300 соответствует требованиям ГОСТ Р 55085-2012, что подтверждает его надежность для длительной эксплуатации в тяжелых условиях.
| Параметр | Значение |
| Масса, кг | 46 |
| Общая длина (L), мм | 155 |
| Код ТН ВЭД | 8412299000 |
"Инженер спрашивает коллегу: 'Что самое надежное в нашем проекте?' Ответ: 'Конечно, Гидровращатель ГПР-Ф-М-6300. Он у нас вращает мир вокруг... медленно, но верно.'"
Технические характеристики ГПР-Ф-М-6300
Эксплуатационные параметры Гидровращателя ГПР-Ф-М-6300 определяются его конструкцией и предназначением для тяжелых условий работы. Основные величины приведены в таблице ниже.
| Параметр |
Значение |
| Рабочее давление номинальное, МПа |
16 |
| Максимальная пропускная способность (расход), л/мин |
80 |
| Номинальный крутящий момент, Н·м |
11000 |
| Частота вращения (ном./макс./мин.), об/мин |
9 / 12,5 / 3 |
| Рабочий объем (геометрический), см³ |
6300 |
| Коэффициент полезного действия (КПД), % |
75 |
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс: Гидровращатель ГПР-Ф-М-6300 рассчитан на моторесурс до 6000 часов, что снижает частоту замен и общие затраты на техническое обслуживание машин.
- Стабильность работы: Роторно-планетарная схема обеспечивает плавное бесступенчатое вращение с минимальными пульсациями крутящего момента, что критично для точного позиционирования тяжелых узлов.
- Широкая совместимость: Модель предназначена для работы со стандартными гидравлическими маслами и совместима с большинством серийных гидрораспределителей, упрощая интеграцию в существующие системы.
- Удобство монтажа: Фланцевая конструкция крепления и компактные размеры облегчают установку гидровращателя ГПР-Ф-М-6300 в ограниченном пространстве оборудования.
- Стойкость к нагрузкам: Усиленная модификация корпуса (индекс «М») позволяет устройству выдерживать высокие ударные и вибрационные нагрузки.
Принцип работы гидровращателя
Функционирование Гидровращателя ГПР-Ф-М-6300 базируется на действии роторно-планетарного механизма. Гидравлическая жидкость, нагнетаемая насосом, под давлением поступает через распределительный узел в рабочие камеры. Воздействуя на элементы планетарной передачи, поток создает высокий вращающий момент на выходном валу. Реверсирование (изменение направления вращения) осуществляется за счет переключения потока рабочей среды с помощью гидрораспределителя. Внутренняя компоновка и эффективная система уплотнений минимизируют внутренние утечки и обеспечивают высокий общий КПД.
Температурный режим и срок службы
Гидровращатель ГПР-Ф-М-6300 сертифицирован для работы в диапазоне температур окружающей среды и рабочей жидкости от -25°C до +70°C. Для сохранения заявленных характеристик и максимального ресурса, который может достигать 8000 часов, необходимо соблюдать несколько условий. Ключевым фактором является качество и чистота гидравлического масла – рекомендуется использование масел класса ISO VG 46 и выше с индексом вязкости от 140. Регулярная фильтрация масла, своевременная замена уплотнений в рамках сервисного обслуживания и соблюдение номинального давления в 16 МПа напрямую влияют на долговечность агрегата.
Области применения

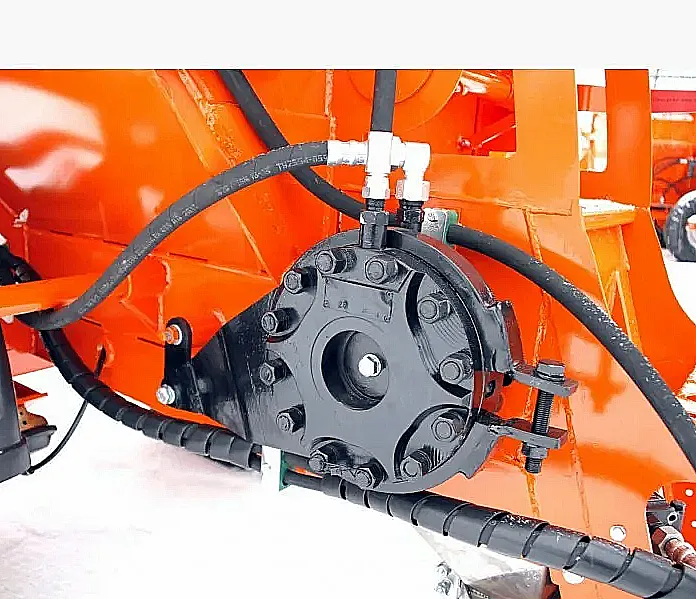

Гидровращатель ГПР-Ф-М-6300 нашел применение в широком спектре отраслей, где требуется мощный и надежный низкооборотный привод. Он эффективно используется в составе буровых установок для нефтегазового сектора, в поворотных механизмах экскаваторов и фронтальных погрузчиков. Модель часто интегрируют в системы манипуляторов для лесозаготовительной техники и автокранов. Также этот гидромотор успешно работает в сельскохозяйственном оборудовании, таком как разбрасыватели удобрений, и в промышленных роботизированных комплексах. Его способность развивать большой момент при низких оборотах делает Гидровращатель ГПР-Ф-М-6300 незаменимым в условиях значительных инерционных и знакопеременных нагрузок.
Типичные ошибки при подборе
- Пренебрежение давлением и расходом: Подбор модификации только по крутящему моменту без учета характеристик гидросистемы (номинальное давление 16 МПа, расход до 80 л/мин) может привести к неполной реализации мощности или перегрузке насосного агрегата.
- Игнорирование температурного диапазона: Установка гидромотора в условиях, выходящих за допустимые пределы (-25°C...+70°C), снижает ресурс уплотнений и может вызвать преждевременный выход из строя.
- Несоответствие типа рабочей среды: Использование нерегламентированных жидкостей (например, водно-гликолевых смесей без подтверждения совместимости) ведет к повреждению внутренних деталей.
Условное обозначение модели
Маркировка ГПР-Ф-М-6300 подчиняется четкой логике и позволяет однозначно определить ключевые особенности изделия:
ГПР – Гидравлический Поворотный Роторный (тип гидромотора).
Ф – Исполнение с фланцевым креплением для монтажа.
М – Модификация, означающая наличие усиленного корпуса и конструктивных элементов для тяжелых условий.
6300 – Номинальный рабочий (геометрический) объем, выраженный в кубических сантиметрах (см³), что является основной характеристикой гидромашины.
Таким образом, индекс полностью описывает тип, способ монтажа, конструктивное исполнение и рабочий объем гидромотора.
Габаритные и присоединительные размеры
Для корректной установки и проверки совместимости с существующим оборудованием следует обратить внимание на ключевые размеры. Общая длина (L) корпуса Гидровращателя ГПР-Ф-М-6300 составляет 155 мм, а расстояние L1 равно 75 мм.
Рис.1: Чертеж с габаритными размерами гидровращателя ГПР-Ф-М-6300, вид сбоку.
Рис.2: Вид на присоединительный фланец и шпоночный паз выходного вала гидраватателя ГПР-Ф-М-6300.
При интеграции в новую или существующую систему необходимо сверить посадочные места, диаметр и тип шпоночного паза вала, а также убедиться в свободном доступе для подключения гидравлических линий.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности Гидровращателя ГПР-Ф-М-6300 рекомендуется регулярная замена расходных элементов. Чаще всего обслуживания требуют уплотнительные элементы, подверженные естественному износу.
| Наименование запчасти |
Причина износа / замена |
| Комплект манжет и уплотнительных колец (сальники) |
Потеря эластичности и герметичности из-за температурных циклов, примесей в масле или старения материала. |
| Распределительный золотник или пластина |
Абразивный износ поверхностей при недостаточной фильтрации рабочей жидкости, что приводит к увеличению внутренних утечек. |
| Подшипники выходного вала |
Износ дорожек качения при работе с радиальными нагрузками, превышающими расчетные, или из-за загрязнения смазки. |
Примеры оформления заказа
Для оперативного получения коммерческого предложения и уточнения сроков поставки рекомендуем указывать в запросе следующие данные:
- Базовый вариант: Гидровращатель ГПР-Ф-М-6300 в стандартном исполнении (стандартный шпоночный паз, уплотнения NBR).
- Модификация под специфические условия: ГПР-Ф-М-6300 с уплотнениями из материала FKM (Viton) для работы в условиях повышенных температур (до +85°C) или при контакте с агрессивными средами.
- Комплект с дополнительными элементами: Гидровращатель ГПР-Ф-М-6300-12 в сборе со стандартным рычагом управления длиной 300 мм для механического воздействия на систему.
Корректно сформулированная заявка, например: «Требуется Гидровращатель ГПР-Ф-М-6300 с уплотнениями FKM для замены в поворотном механизме автокрана», позволит нашему техническому специалисту оперативно подготовить всю необходимую информацию.
Доставка и гарантии
Компания ГИДРАВЛИКА является официальным поставщиком гидравлического оборудования бренда ГИДРАВЛИК на территории России и стран СНГ. Мы осуществляем оперативную доставку Гидровращателя ГПР-Ф-М-6300 во все регионы: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ, а также в Минск, Алматы, Бишкек. При наличии на складе срок отгрузки составляет от 2 рабочих дней. Мы гарантируем подлинность продукции, полное соответствие заявленным характеристикам и предоставляем все необходимые сопроводительные документы. Наши инженеры готовы оказать консультационную поддержку по подбору гидравлического оборудования для вашей техники, в том числе осуществить подбор полного аналога.
Для получения детальной информации по стоимости, срокам и оформления заказа оставьте запрос или свяжитесь с нами через раздел Контакты.
