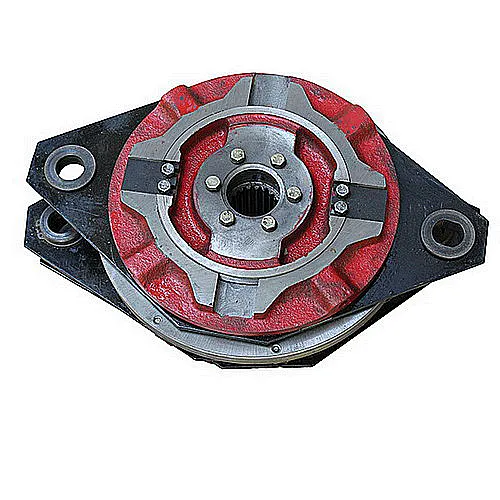

Муфта-тормоз УВ3132 фрикционная представляет собой универсальный пневматический приводной узел, предназначенный для интеграции в промышленные системы, требующие синхронного соединения и остановки вращающихся узлов. Основное ее назначение – обеспечение циклического соединения ведущих и ведомых частей привода кузнечно-прессового, металлообрабатывающего и упаковочного оборудования с одновременной функцией торможения.
Краткие данные по габаритам и кодификации
Общая масса агрегата составляет 37 кг. Габаритные размеры устройства – 395 мм в диаметре и 210 мм по ширине. Присоединительные размеры фланца соответствуют отраслевому стандарту ГОСТ 15164-92. Для таможенного оформления используется Код ТН ВЭД 848360000.
| Параметр | Значение |
|---|
| Масса, кг | 37 |
| Диаметр корпуса, мм | 395 |
| Габариты (Д×Ш×В), мм | 395×395×210 |
«Когда начальник цеха спросил, что самое надежное в прессовом участке, мастер ответил: "За безопасность отвечает муфта-тормоз УВ3132 фрикционная. Ей даже сверхурочные не нужны — она и так всегда на страже остановки!"»
Детальные технические характеристики
Муфта-тормоз УВ3132 фрикционная рассчитана на эксплуатацию в составе систем с пневматическим управлением. Ниже приведены ключевые эксплуатационные параметры, определяющие область ее применения и ресурс.
| Технический параметр | Значение |
|---|
| Номинальный крутящий момент, кгс·м | 160 |
| Тормозной момент, кгс·м | 40 |
| Максимальная частота вращения, об/мин | 220 |
| Рабочее давление сжатого воздуха, МПа (бар) | 0,45 (4,5) |
| Диапазон рабочих температур, °C | от -20 до +80 |
| Максимальное число циклов включения/выключения в минуту | 63 |
| Момент инерции ведомых элементов, кгс·м | 2,68 |
Преимущества и особенности эксплуатации
- Снижение времени простоя оборудования. Механическая блокировка предотвращает сдваивание ходов, обеспечивая четкое срабатывание и мгновенную остановку, что критически важно для прессов.
- Увеличенный ресурс работы. Использование фрикционных накладок из материала Форадо и наличие возможности регулировки зазора без демонтажа продлевают срок службы узла.
- Высокая стабильность работы. Конструкция с эвольвентным зубчатым зацеплением исключает проскальзывание и гарантирует точную передачу момента даже при циклических нагрузках.
- Универсальность монтажа и подключения. Соответствие ГОСТ 15164-92 обеспечивает совместимость с широким парком отечественного и импортного промышленного оборудования.
- Удобство интеграции в пневмосистему. Стандартизированные присоединительные размеры и работа на стандартном давлении 0.45 МПа упрощают проектирование и модернизацию.
Принцип работы в составе пневмопривода

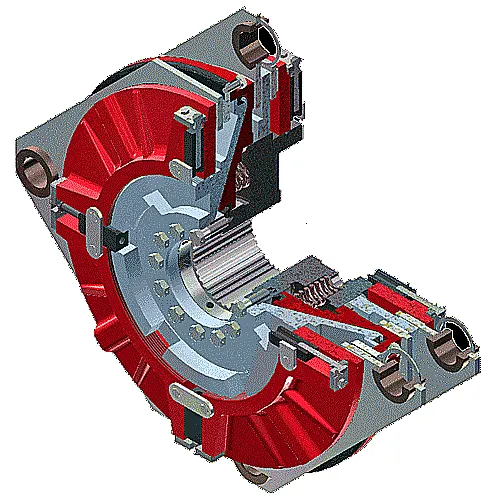

Функционирование узла основано на прямом пневматическом воздействии. При подаче управляющего сигнала сжатый воздух под давлением 0.45 МПа поступает в рабочий цилиндр. Поршень, перемещаясь, сжимает пакет фрикционных дисков, замыкая силовую цепь между ведущей и ведомой частями. При сбросе давления в пневмолинии возвратные пружины разводят диски, активируя тормозной механизм. Зацепление зубчатого типа на ступице обеспечивает надежную передачу момента без люфта. Таким образом, муфта-тормоз УВ3132 фрикционная циклически переключает привод между режимами «включено» и «заторможено».
Температурный режим и ресурс работы
Устройство сертифицировано для работы в температурном диапазоне от -20°C до +80°C. Оно рассчитано на непрерывный эксплуатационный режим с частыми пусками/остановами – до 63 циклов в минуту. Расчетный срок службы превышает 8 лет при условии соблюдения регламента технического обслуживания. Главными факторами, влияющими на ресурс, являются своевременная регулировка хода поршня для компенсации износа фрикционных накладок и использование чистого, осушенного сжатого воздуха в соответствии с требованиями к пневмосистеме.
Область применения и типы оборудования
Данный узел является стандартным решением для механизмов, где требуется синхронизация и быстрая остановка:
- Кузнечно-прессовое оборудование: кривошипные и гидравлические прессы, гильотинные ножницы.
- Металлообрабатывающие станки: координатно-пробивные прессы, станки с автоматической подачей.
- Подъемно-транспортные и конвейерные системы с реверсивным движением.
- Упаковочные и обрабатывающие линии в пищевой и строительной промышленности.
Применение муфты-тормоза УВ3132 фрикционной повышает точность операций и безопасность технологического процесса.
Состав ремонтного комплекта и типовые узлы замены
В процессе эксплуатации наиболее подвержены износу детали, работающие в условиях трения. Для планового обслуживания и ремонта рекомендуется использовать оригинальные запасные части от производителя ГИДРАВЛИК.
| Наименование узла/детали | Причина и условия износа |
|---|
| Фрикционные накладки (диски) | Естественный абразивный износ при циклическом сжатии. Скорость износа зависит от частоты включений и чистоты воздуха. |
| Уплотнительные манжеты и кольца цилиндра | Потеря эластичности из-за температурных перепадов и наличия примесей в воздухе (масло, вода). |
| Возвратные пружины | Усталость металла при многократных циклах сжатия-растяжения. |
| Подшипниковые узлы | Износ при высоких оборотах или при попадании абразивной пыли. |
Типичные ошибки при подборе аналогичного узла
- Ориентация только на присоединительные размеры. Без учета требуемого крутящего (160 кгс·м) и тормозного (40 кгс·м) момента подобранный аналог может не выдержать нагрузку.
- Игнорирование типа рабочей среды. Устройство рассчитано на работу со сжатым воздухом, использование иных сред (масло, эмульсия) недопустимо.
- Несоответствие по частоте включений. Если реальный технологический цикл требует более 63 включений в минуту, узел будет перегружен.
- Неучет температурного диапазона. Установка в цехах с температурой ниже -20°C или вблизи нагревательных печей (>+80°C) сократит ресурс.
Расшифровка условного обозначения модели
Индекс УВ3132 имеет следующую логику: У – универсальное исполнение, В – втулочный тип крепления, 31 – номер серии (конструктивной группы), 32 – порядковый номер модификации в серии. Полное заводское обозначение для заказа включает дополнительные индексы исполнения, например, УВ3132-00Б.
Габаритные и присоединительные размеры
Для проверки совместимости с существующей рамой или валом оборудования необходимо сверить следующие размеры: диаметр корпуса 395 мм, общая ширина 210 мм. Диаметр посадочного отверстия под приводной вал составляет 70 мм. Фланец крепления имеет 8 отверстий под болты М16, расположенных на диаметре 320 мм.
Чертеж с основными размерами корпуса муфты-тормоза УВ3132.
Схема расположения монтажных отверстий и посадочного места вала.
Примеры оформления заказа
Типовые сценарии заказа муфты-тормоза УВ3132 фрикционной:
- Базовая поставка для ремонта: Заказ 1 шт. УВ3132-00Б для замены вышедшего из строя узла на кривошипном прессе.
- Комплектная модернизация линии: Заказ 3 шт. УВ3132 для оснащения новой секции гильотинных ножниц.
- Поставка в составе ремкомплекта: Заказ муфты-тормоза УВ3132 вместе с набором фрикционных накладок и уплотнений для проведения планового сервиса.
Оформить заявку можно через наш сайт. Специалисты компании «ГИДРАВЛИКА» оперативно подготовят коммерческое предложение.
Часто задаваемые вопросы (FAQ)
Ниже приведены ответы на наиболее распространенные вопросы, возникающие при подборе и эксплуатации данного узла.
Как правильно выбрать муфту-тормоз по параметрам моего пресса?
Ключевыми параметрами для подбора являются требуемый крутящий момент (до 160 кгс·м в нашем случае), скорость вращения вала (макс. 220 об/мин) и необходимая частота циклов торможения. Также необходимо убедиться в соответствии посадочного диаметра вала (70 мм) и монтажного фланца.
Каковы сроки поставки муфты-тормоза УВ3132 по России?
Стандартные сроки отгрузки со склада в Москве – 1-3 рабочих дня. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется транспортными компаниями за 3-7 дней. В страны СНГ (Казахстан, Беларусь) – в течение 5-10 рабочих дней.
Насколько критично качество сжатого воздуха для работы устройства?
Крайне важно. Наличие влаги, масляного аэрозоля или твердых частиц в пневмосистеме ускоряет износ уплотнений цилиндра и загрязняет фрикционные поверхности. Рекомендуется использовать фильтры-влагоотделители и соблюдать требования к качеству воздуха по ГОСТ 17433-80.
Возможна ли замена на аналог другого производителя?
Да, возможна. Однако при подборе аналога необходимо строго соблюдать соответствие по всем техническим параметрам из таблицы выше, особенно по рабочему давлению (0.45 МПа), моментам и присоединительным размерам по ГОСТ 15164-92. Наши инженеры помогут подобрать совместимый вариант.
Поставки от производителя ГИДРАВЛИК по РФ и СНГ
Компания «ГИДРАВЛИКА» является официальным поставщиком промышленных компонентов бренда ГИДРАВЛИК. Мы осуществляем прямые поставки муфты-тормоза УВ3132 фрикционной с завода-изготовителя, что гарантирует оригинальное качество и доступную цену. Каждое изделие сопровождается полным пакетом технической документации и паспортом. Предоставляем консультации по подбору, монтажу и сервисному обслуживанию. Обеспечиваем оперативную логистику во все регионы России и страны СНГ. Для уточнения технических деталей и оформления заказа свяжитесь с нами через раздел Контакты или отправьте запрос напрямую.
