Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146

На данной странице представлена полная серия высоконадежных механических модулей для управления приводом станков — муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146. Это блочные пневматические устройства, предназначенные для комплектации и ремонта отечественного кузнечно-прессового оборудования, в первую очередь кривошипных прессов и гильотинных ножниц. Опытные инженеры, работающие на производстве, хорошо знакомы с этой серией. Данный агрегат играет ключевую роль в кинематической цепи, обеспечивая как передачу вращающего момента от двигателя к исполнительному механизму, так и его безопасную и точную остановку.

Описание и назначение пневмомуфты серии УВ31

Муфта-тормоз серии УВ — это комбинированный высокомоментный агрегат, который выполняет две основные функции на станке с непрерывно вращающимся маховиком: подключение привода (сцепление) и последующее торможение ведомой части. Его применение позволяет останавливать ползун пресса или ножа гильотины в строго заданном верхнем положении, обеспечивая безопасность оператора и точность работы.

Серия включает шесть базовых моделей, где цифровое обозначение указывает на ступень увеличения передаваемого крутящего момента. Таким образом, муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146 — это аппараты одного принципа действия, но разной мощности, предназначенные для оборудования с усилиями от 100 до 630 кН и выше. Все устройства поставляются в сборе, отрегулированными и готовыми к установке.

Что одинаково сцепляет и останавливает, имеет несколько дисков и работает от воздуха? Если ответ для вас неочевиден, значит, вы еще не знакомы с надежным агрегатом для вашего пресса — это муфта-тормоз УВ.

Краткие габаритные и весовые параметры серии

Общие параметры для всей серии:
Код ТН ВЭД: 8483 60 900 0
Тип рабочей среды: Сжатый воздух, рабочее давление 0.45 МПа.
Диапазон температур работы: от +5°C до +50°C (с учетом разогрева в эксплуатации).
Габаритные размеры и масса варьируются в зависимости от модели.

Технические характеристики муфт-тормозов УВ31

В таблице ниже приведены основные технические параметры для каждой модели серии. Обратите внимание на значения крутящего и тормозного момента, а также на величину момента инерции, которая важна при подборе для замены на существующее оборудование.

Условное обозначение и расшифровка

Условное обозначение муфты-тормоза несет в себе ключевую информацию о типе и габарите. Например, УВ-3141 расшифровывается следующим образом:
У — Устройство комбинированное (муфта-тормоз).
В — Исполнение, конкретная конструктивная серия.
31 — Условный номер серии.
41 — Размер, определяющий основные параметры (крутящий момент, габариты, массу).
Таким образом, номер модели в каталоге (УВ-3132, УВ-3135 и т.д.) однозначно определяет все ее основные рабочие и присоединительные характеристики.

Принцип работы муфты-тормоза УВ

Принцип действия основан на управлении пакетами фрикционных дисков сжатым воздухом. В выключенном состоянии (воздух не подается) мощные цилиндрические пружины прижимают поршень, который жестко сжимает пакет тормозных дисков, блокируя ведомый вал. Одновременно с этим пакет дисков муфты разомкнут, и вращение от маховика не передается. При подаче сжатого воздуха в полость пневмоцилиндра происходит его перемещение. Цилиндр, преодолевая усилие пружин, сначала отпускает (разжимает) пакет тормозных дисков, а затем, через дополнительный ход, начинает сжимать пакет дисков муфты, осуществляя сцепление ведущих и ведомых частей. Таким образом, в каждый момент времени работает только одна функция — либо торможение, либо передача момента, что исключает одновременное включение («сдваивание ходов»).

Где используется? Применяемость на оборудовании

Многодисковая пневмуфта серии УВ является штатным узлом для широкого спектра российского прессового оборудования. Правильный подбор модели обеспечивает штатную работу станка.
Муфта-тормоз УВ-3132 применяется на ножницах Н3418, НК3418, прессах КД2120, КД2320.
Муфта-тормоз УВ-3135 устанавливается на прессы КД2122, КД2322, КД2122К, КД2322К и гильотину НА3121.
Муфта-тормоз УВ-3138 применяется на прессах КД2124 и КД2324 всех модификаций (К, Е).
Муфта-тормоз УВ-3141 предназначена для более мощных прессов серии КД2126 и КД2326.
Муфта-тормоз УВ-3144 используется на прессах КД2128, КД2328.
Муфта-тормоз УВ-3146 — самая мощная в серии, применяется на прессах КД2130 и КД2330.

Температурный режим работы и срок службы

Эксплуатация муфты-тормоза УВ31 рекомендована в помещениях с температурой воздуха от +5°C до +40°С. При этом в процессе интенсивной работы с частыми включениями температура корпуса и дисков может значительно повышаться. Для обеспечения долговечности критически важна правильная регулировка зазоров, исключающая «недовыключение» и проскальзывание дисков. Срок службы агрегата в первую очередь определяется ресурсом фрикционных накладок и уплотнений (масло-бензостойких манжет). При своевременном техническом обслуживании и замене расходных комплектующих узел служит десятки лет.

Работа в экстремальных условиях и ремонтопригодность

Конструкция серии УВ31 изначально разрабатывалась для жестких условий машиностроительного цеха. Устройство совместимо со стандартными отечественными индустриальными маслами и смазками по ГОСТ, которые могут попасть на поверхности при обслуживании соседних узлов. При температуре ниже 0°C необходимо следить за отсутствием конденсата в пневмосистеме, который может привести к обледенению. Ключевым преимуществом является высокая ремонтопригодность в полевых условиях. Муфта-тормоз УВ (например, модель УВ-3135 или УВ-3141) позволяет производить регулировку и замену основных изнашиваемых деталей (фрикционных накладок, манжет) без демонтажа всего узла со станка, при наличии специального инструмента и минимальных слесарных навыков.

Основные детали и состав ремкомплектов

Наиболее часто заменяемыми элементами в процессе эксплуатации являются детали, подверженные трению, а также уплотнения. Стандартный ремкомплект для муфты-тормоза УВ может включать:

Габаритные и присоединительные размеры

Для корректной установки и замены узла необходимо руководствоваться чертежами общего вида и таблицами размеров.

Рис. 1. Конструктивная схема муфты-тормоза УВ31 с указанием регулировочных зазоров «а» (ход цилиндра) и «в» (зазор в тормозе).

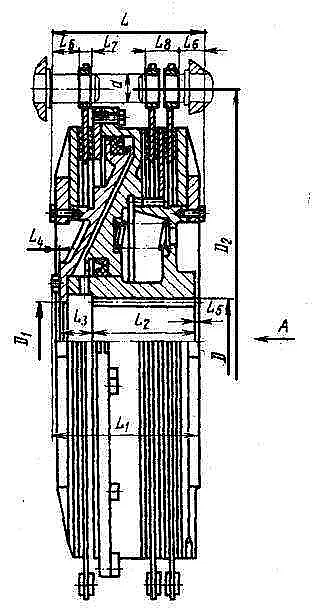

Рис. 2. Габаритный чертеж, вид сбоку.

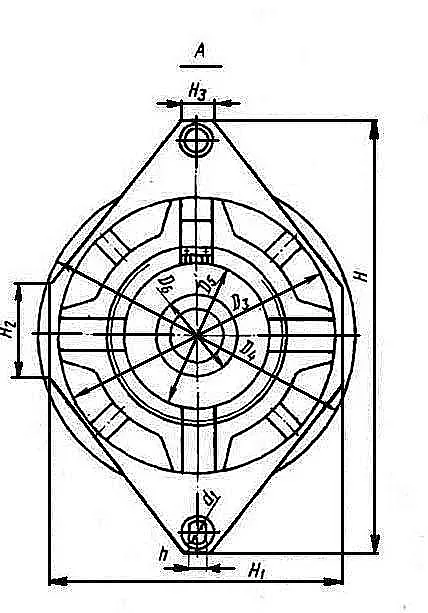

Рис. 3. Вид с торца, присоединительные размеры и отверстия.

Основные монтажные размеры для всех моделей серии представлены в таблицах ниже.

Примеры оформления заказа

При заказе необходимо указать точную модель муфты-тормоза согласно паспорту вашего станка, например: «Муфта-тормоз УВ-3141 для пресса КД2126К». В случае если требуется отдельная деталь, укажите ее наименование и номер согласно схеме, например, «Поршень для УВ-3132». Для консультации по подбору модели или оформления заказа вы можете обратиться к нашим специалистам через форму на сайте или по телефону, указанному в разделе Контакты.
