Указатель потока УП-20 представляет собой простое и надежное смотровое устройство, предназначенное для оперативного визуального контроля наличия потока рабочей жидкости в напорных гидравлических и смазочных линиях. Он врезается в разрыв трубопровода и позволяет визуально наблюдать за прохождением масла, что критически важно для диагностики работы насосов, проверки подачи смазки к узлам трения и предотвращения работы оборудования «всухую».
Описание и назначение указателя потока УП-20
Устройство УП-20 применяется в гидравлических станциях и системах смазки промышленного оборудования. Его основная функция – индикация прохода рабочей среды. Конструктивное исполнение обеспечивает надежность и долгий ресурс работы даже в условиях цикличных нагрузок и вибрации.
Масса прибора не превышает 1.3 кг (без масла). Габаритные размеры компактны и определяются типом присоединения и условным проходом. Код ТН ВЭД для данного класса устройств – 8481 80 990 0 (прочие арматура трубопроводная).
| Параметр / Модель |
УП-10 |
УП-15 (УП-16) |
УП-20 |
УП-25 |
| Рабочее давление, кгс/см² |
4 |
| Условный проход (Ду), мм |
10 |
15 (16) |
20 |
25 |
| Масса (без масла), кг, не более |
0.8 |
0.8 |
1.3 |
1.3 |

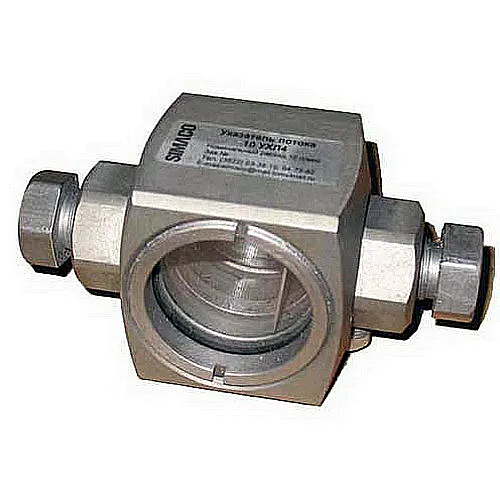

Указатель потока жидкости УП-20, вид сбоку. Хорошо видны торцевые смотровые стекла и присоединительные патрубки.
Габаритный чертеж указателя потока УП-20 с основными присоединительными размерами для монтажа.
Как работает указатель потока
Конструкция указателя потока УП-20 включает цельнолитой металлический корпус с цилиндрической прозрачной камерой. Внутри камеры на оси установлен подпружиненный флажок-индикатор. При подаче рабочей жидкости под давлением поток воздействует на флажок, отклоняя его. Угол отклонения косвенно указывает на интенсивность потока. При остановке насоса или прекращении подачи пружина возвращает флажок в исходное вертикальное положение. Таким образом, оператор или сервисный инженер с первого взгляда определяет, проходит ли масло через линию.
«Почему указатель потока УП-20 – самый честный узел в гидросистеме? Потому что он всегда показывает правду: есть поток – флажок стоит, нет потока – лежит. Не то что некоторые манометры, которые могут и приврать!»
Технические характеристики и условия эксплуатации
| Параметр |
Значение для УП-20 |
| Рабочее давление (макс.), кгс/см² |
4 |
| Пробное (испытательное) давление, кгс/см² |
6 |
| Диапазон рабочих температур |
+10 … +50 °C |
| Тип рабочей среды (жидкости) |
Минеральные масла (вязкость 10…400 сСт) |
| Присоединительные размеры, тип |
Резьбовые патрубки (под ключ), Ду 20 мм |
| Пропускная способность |
Определяется диаметром условного прохода (20 мм) и давлением в системе |
Преимущества и особенности эксплуатации указателя УП-20
Использование указателя потока в системе дает ряд существенных эксплуатационных выгод:
- Снижение риска простоев оборудования. Мгновенная визуальная диагностика наличия потока смазки или рабочей жидкости позволяет быстро выявить неисправность насоса или засор фильтра, предотвращая серьезные поломки.
- Повышение ресурса гидросистемы. Контроль за подачей масла гарантирует, что все узлы трения получают необходимую смазку, что минимизирует износ и увеличивает межсервисный интервал.
- Простота монтажа и обслуживания. Компактная резьбовая конструкция указателя потока УП-20 позволяет легко врезать его в существующую линию без серьезной модернизации. Замена смотрового стекла или уплотнений не требует специального инструмента.
- Надежность и ремонтопригодность. Простая механика (корпус, флажок, пружина) обеспечивает долгий срок службы. При необходимости устройство может быть разобрано для чистки или замены изношенных элементов.
- Совместимость с типовыми гидросистемами. Указатель рассчитан на работу с широким спектром индустриальных и гидравлических масел, что делает его универсальным решением для большинства производственных задач.
Температурный режим и срок службы
Указатель потока УП-20 рассчитан на непрерывную работу в диапазоне температур рабочей жидкости от +10°C до +50°C. Применение вне указанного диапазона может привести к заклиниванию флажка или растрескиванию смотрового стекла. Ресурс работы устройства напрямую зависит от качества масла, наличия в системе фильтрации, соблюдения рабочих давлений и своевременности сервисного обслуживания. При использовании чистого масла и соблюдении условий указатель потока УП-20 служит многие годы.
Область применения и типичное оборудование
Указатели потока УП-20 и аналоги серии УП нашли широкое применение в различных отраслях промышленности для мониторинга гидравлических и смазочных систем. Они устанавливаются на:
- Металлорежущие и деревообрабатывающие станки (для контроля подачи СОЖ и смазки направляющих).
- Прессовое и кузнечно-штамповочное оборудование.
- Гидравлические станции (гидростанции) и насосные группы.
- Подъёмно-транспортную и строительную технику (в системах централизованной смазки).
- Энергетическое оборудование (турбины, компрессоры).
Типичные ошибки при подборе указателя потока
Неправильный выбор устройства для визуального контроля может свести на нет его пользу или привести к преждевременному выходу из строя.
- Подбор только по диаметру резьбы (Ду) без учета фактического рабочего давления в системе. Указатель потока УП-20 рассчитан на 4 кгс/см², превышение давления может разрушить корпус или выдавить стекло.
- Игнорирование температурного диапазона. Установка на линии с температурой масла ниже +10°C приведет к увеличению вязкости и некорректной работе флажка, выше +50°C – к деформации уплотнений.
- Использование с неподходящим типом рабочей среды. Устройство предназначено для минеральных масел. Применение с агрессивными жидкостями, эмульсиями или водой быстро выведет его из строя.
- Отсутствие учета вязкости масла. Слишком вязкое масло (выше 400 сСт) может не отклонять флажок или делать это с большим запаздыванием, искажая информацию.
Условное обозначение и расшифровка
Маркировка указателя потока УП-20 проста и логична: буквы «УП» обозначают «Указатель Потока», а цифра «20» соответствует номинальному диаметру условного прохода в миллиметрах (Ду 20). Такая система маркировки используется для всей линейки: УП-10 (Ду 10), УП-15 (Ду 15), УП-25 (Ду 25). Это упрощает подбор устройства под параметры трубопровода.
Примеры оформления заказа
При заказе необходимо четко указывать условное обозначение модели. Примеры типовых заявок:
- Базовая модель: «УП-20. Указатель потока жидкости. Ду 20 мм. Резьба метрическая».
- Модель с другим условным проходом: «УП-15. Указатель потока. Ду 15 мм».
- Запрос на аналоги: «Требуется указатель потока для линии с давлением 4 кгс/см², диаметр трубы 20 мм. Подбор аналога УП-20».
Для оформления заказа вы можете воспользоваться формой на сайте или позвонить нашим специалистам.
