Указатель потока УП 25

Указатель потока УП 25 представляет собой простое и эффективное устройство, предназначенное для врезки в напорную магистраль гидравлической или смазочной системы. Его основная функция — обеспечение оперативного визуального контроля рабочего состояния гидроконтура, а именно подтверждение факта наличия или отсутствия потока рабочей среды. Данное устройство незаменимо для базовой диагностики функционирования насосных групп, контроля подачи смазки к узлам трения и подтверждения работы отдельных контуров в составе сложной гидросистемы.

Описание и технико-эксплуатационные параметры

Конструкция указателя потока УП-25 отличается высокой надёжностью, достигаемой за счёт минимального числа подвижных деталей и прочного цельнолитого корпуса. Основными элементами являются металлический корпус с двумя присоединительными патрубками под резьбовое подключение, прозрачные смотровые окна из стойкого к маслу стекла и подпружиненный индикаторный флажок, размещённый внутри проточной камеры. Принцип действия основан на механическом воздействии потока рабочей жидкости: масло, проходя через камеру, отклоняет флажок, что визуально фиксируется оператором через иллюминаторы.

Инженер звонит на склад: "Мне срочно нужен указатель потока УП 25, насос качает, а флажок даже не шелохнулся. Или масло закончилось, или указатель... или пора в отпуск".

Габаритные размеры и общая информация

Общая масса изделия в сухом состоянии не превышает 1,3 кг. Габаритные размеры варьируются в зависимости от исполнения и типа присоединения, основные параметры приведены в таблице ниже. Код ТН ВЭД для данной продукции обычно относится к группе 8413 (насосы и прочее гидравлическое оборудование).

Детальные технические характеристики

При подборе указателя потока УП-25 необходимо учитывать комплекс параметров, обеспечивающих его корректную и долговечную работу в конкретной гидравлической системе.

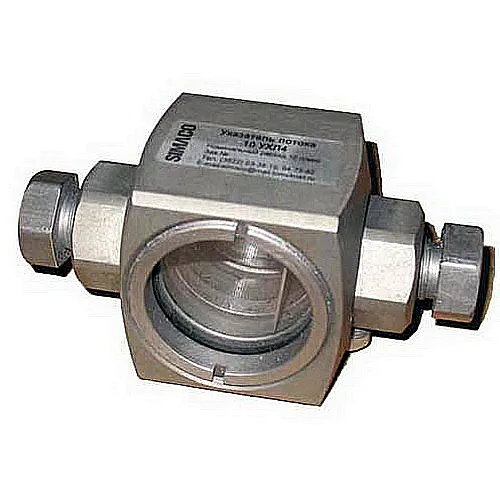

Внешний вид корпуса указателя потока УП 25 с патрубками под резьбовое подключение.

Конструкция указателя потока УП 25 в разрезе, показана внутренняя камера и подпружиненный индикаторный флажок.

Преимущества и особенности эксплуатации

• Максимальная наглядность и простота: Контроль состояния потока выполняется мгновенно без применения дополнительного диагностического оборудования, что сокращает время поиска неисправностей в гидросистеме.
• Повышение общей надёжности системы: Своевременное обнаружение отсутствия потока масла позволяет предотвратить работу насоса "всухую" и избежать дорогостоящих поломок исполнительных механизмов из-за недостатка смазки или давления.
• Универсальность монтажа: Стандартная резьба М27х2 на указателе потока УП-25 обеспечивает простую интеграцию в типовые напорные линии гидростанций, прессового и металлообрабатывающего оборудования.
• Высокий ресурс работы: Прочная конструкция и ограниченный набор изнашиваемых компонентов гарантируют длительный срок службы устройства при условии соблюдения параметров по давлению, вязкости и чистоте рабочего масла.
• Совместимость с широкой номенклатурой масел: Указатель потока УП-25 рассчитан на работу с большинством промышленных минеральных масел, включая стандартные гидравлические и индустриальные марки.

Принцип работы в составе гидросистемы

Указатель потока УП-25 монтируется в разрыв напорной линии, обычно после насоса, фильтра тонкой очистки или клапана. Рабочая среда (минеральное масло) от насосной группы под рабочим давлением поступает во входной патрубок устройства, проходит через цилиндрическую камеру и выходит в выходной патрубок, продолжая движение к распределителю или исполнительному органу. Внутри камеры поток воздействует на флажок, закреплённый на оси. Преодолевая усилие возвратной пружины, флажок отклоняется, и его положение становится видимым через смотровые стекла. При остановке насоса или падении давления ниже критического порога, пружина возвращает флажок в исходное вертикальное положение, сигнализируя об остановке потока.

Режимы работы и факторы, влияющие на ресурс

Указатель потока УП-25 предназначен для непрерывной работы в стационарных гидравлических системах. Номинальный диапазон рабочих температур масла составляет от +10°C до +50°C. Работа за пределами этого диапазона, особенно с холодным высоковязким маслом, может привести к увеличению инерционности флажка или его залипанию. Ключевыми факторами, определяющими срок службы, являются:

• Качество и чистота масла: Абразивные частицы и продукты износа в нефильтрованной рабочей среде приводят к заеданию оси флажка и износу внутренних поверхностей камеры. Обязательно использование фильтров тонкой очистки соответствующей тонкости.
• Соблюдение рабочего давления: Превышение давления свыше 4 кгс/см² (0.4 МПа) может вызвать деформацию корпуса, разрушение смотровых стекол или поломку индикаторного механизма.
• Вибронагрузки: Установка указателя потока на вибрирующих магистралях без дополнительной опоры может вызвать усталостные трещины в местах пайки патрубков или ослабление резьбовых соединений.

Область применения и типовое оборудование

Указатель потока УП-25 находит применение в различных отраслях промышленности, где требуется простой и безотказный контроль циркуляции гидравлического масла или смазочного материала.

• Металлообработка: Гидравлические системы прессов, гильотинных ножниц, листогибочных станков, где контроль потока подтверждает работу насоса при холостом ходе и под нагрузкой.
• Станкостроение: Системы смазки шпинделей, направляющих и редукторов тяжелых токарных, фрезерных и шлифовальных станков.
• Промышленная гидравлика: Насосные станции (гидростанции), испытательные стенды, системы подачи технологических жидкостей.
• Сервис и ремонт: Используется при модернизации или ремонте гидрооборудования для добавления точки визуального контроля.

Ремонтопригодность и состав ремкомплекта

Благодаря простой конструкции, указатель потока УП-25 подлежит ремонту в условиях сервисной мастерской. Чаще всего изнашиваются следующие элементы, которые рекомендуется иметь в запасе:

Типичные ошибки при подборе и замене

• Подбор только по резьбе: Выбор указателя потока УП-25 исключительно по совпадению резьбы М27х2 без учёта требуемого условного прохода (25 мм) и рабочего давления (до 4 кгс/см²) системы, в которую он монтируется.
• Пренебрежение температурным диапазоном: Установка устройства в контур, где рабочая температура масла регулярно выходит за пределы +10...+50°C, что влияет на точность индикации и ресурс уплотнений.
• Игнорирование типа рабочей среды: Попытка использовать УП-25 с жидкостями на синтетической основе, эмульсиями или агрессивными средами, не указанными в спецификации. Это приводит к быстрому разрушению уплотнений и самого флажка.
• Неучёт необходимости фильтрации: Монтаж прибора в линию без предварительной фильтрации масла, что резко увеличивает износ его подвижных частей.

Условное обозначение и расшифровка индекса

Маркировка изделия «УП-25» является логичной и простой для идентификации: буквы «УП» означают «Указатель Потока», а цифры «25» соответствуют диаметру условного прохода (Dy) в миллиметрах. Таким образом, указатель потока УП-25 имеет проходное сечение в 25 мм, что является ключевым параметром при его выборе для конкретной магистрали с точки зрения гидравлического сопротивления и пропускной способности линии.

Габаритные и присоединительные размеры для монтажа

Для успешного монтажа указателя потока УП-25 необходимо заранее оценить пространственные ограничения на участке установки. Присоединительная резьба на обоих патрубках — метрическая М27х2. Расстояние между осями входного и выходного отверстий (присоединительная длина) необходимо уточнять по чертежу конкретного изделия, так как оно может незначительно варьироваться. При планировании монтажа обязательно предусмотрите возможность свободного доступа к смотровым окнам для визуального контроля. Убедитесь, что прочность трубопровода или места врезки рассчитана на вес устройства, особенно в условиях вибрации.

Примеры оформления заказа

При обращении в компанию «ГИДРАВЛИКА» для заказа укажите следующие данные:

1. Базовая модель: Указатель потока УП-25, резьба М27х2, для минеральных масел.
2. Альтернатива по давлению: Если в системе давление ниже, но требуется аналогичная функция, можно рассмотреть УП-25, так как его рабочее давление 4 кгс/см² является номинальным верхним пределом.
3. Запрос на ремкомплект: Для обеспечения бесперебойной эксплуатации заказ часто дополняют ремонтным набором, включающим уплотнительные кольца и смотровые стекла для указателя потока УП-25.

Вы всегда можете получить консультацию наших инженеров для подбора оптимального варианта.

Часто задаваемые вопросы (FAQ)

Вопросы, которые чаще всего задают наши клиенты по эксплуатации УП-25 в условиях российского рынка.

Комплексные решения от ГИДРАВЛИК

Указатель потока УП-25 от бренда ГИДРАВЛИК является частью широкой линейки гидравлических компонентов, поставляемых нашей компанией «ГИДРАВЛИКА». Мы осуществляем поставки оборудования и запасных частей по всей территории Российской Федерации и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Наши специалисты готовы предоставить детальную техническую консультацию, помочь с подбором аналога под вашу существующую систему и организовать оперативную доставку. Для уточнения цен, наличия на складе и оформления заявки свяжитесь с нами через раздел Контакты или воспользуйтесь онлайн-формой на сайте https://777-gidra.ru.
