Пневмоблок П-Б16.21 представляет собой комплексное устройство для подготовки сжатого воздуха, предназначенное для установки в пневматических приводах станков, прессов, технологических линий и другого промышленного оборудования. Он выполняет ряд ключевых функций: очистку от конденсата и твердых частиц, регулирование давления, контроль и, в зависимости от исполнения, смазку воздуха и аварийные сигналы. Использование такого пневмоблока подготовки воздуха обеспечивает стабильную работу исполнительных механизмов, увеличивает их ресурс и снижает риск выхода из строя.
Габаритные размеры и вес блока подготовки воздуха П-Б16.21 определены для типового исполнения с манометром и реле давления. Примерную массу и присоединительные параметры важно учитывать при проектировании пневмолиний и конструировании щитов управления. Код ТН ВЭД для данной группы товаров, как правило, 8421 39 000 0 – аппараты и устройства для очистки газов.
| Параметр | Значение для П-Б16.21 |
|---|
| Примерная масса, кг | 2.2 |
| Условный проход, мм | 16 |
| Типовой присоединительный размер (резьба) | К½" |
Преимущества использования пневмоблока П-Б16.21
Интеграция блока подготовки воздуха П-Б16.21 в пневмосистему дает несколько значимых эксплуатационных преимуществ. Во-первых, модульная конструкция позволяет собрать необходимый функционал в одном компактном корпусе, что упрощает монтаж, экономит место и повышает надежность соединений по сравнению с набором отдельных устройств, соединенных фитингами. Во-вторых, стандартизация условного прохода и рабочих параметров облегчает подбор и взаимозаменяемость оборудования.
Приходит инженер на производство и просит: «Покажите мне ваш блок подготовки воздуха П-Б16.21». Ему ведут к шкафу в чистом цеху. А он: «Нет, мне тот, что на улице у пескоструйки работает. Хочу посмотреть на настоящий героя!»
Технические характеристики пневмоблока П-Б16.21
Ключевые показатели блока подготовки воздуха П-Б16.21 определяют границы его безопасной и эффективной эксплуатации. Ниже представлены основные параметры, на основе которых выполняется интеграция узла в существующую систему.
| Параметр | Техническая характеристика |
|---|
| Присоединение (тип резьбы) | К½" |
| Номинальное рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Диапазон настройки выходного давления, МПа (кгс/см²) | 0,05 – 0,9 (0,5 – 9,0) |
| Номинальный расход воздуха при Pвых = 0.4 МПа, м³/мин | 1.25 |
| Минимальный рабочий расход, м³/мин | 0.2 |
| Изменение редуцированного давления от холостого хода до номинала, МПа | ≤ 0.06 |
| Степень влагоотделения, % | ≥ 92 |
| Абсолютная тонкость фильтрации, мкм | 40 |
| Диапазон настройки реле давления, МПа (кгс/см²) | 0,14 – 0,63 (1,4 – 6,3) |
| Погрешность срабатывания реле давления | ±10% |
| Зона нечувствительности реле давления | ≤ 20% |
| Номинальный объем сборника конденсата, см³ | 70 |
| Рабочая среда | Сжатый воздух, класс загрязнения не грубее 12 по ГОСТ 17433-80 |
| Напряжение питания | ~220В 50-60 Гц (I≤1.6A) или =24В (I≤4.0A) для реле |
Принцип работы и функциональные исполнения
Блок подготовки воздуха П-Б16.21 функционирует как последовательная цепочка модулей. Сжатый воздух от сети поступает через запорный вентиль в фильтр-влагоотделитель, где происходит очистка от капельной влаги и твердых частиц. Далее среда проходит через редукционный клапан, который поддерживает заданное выходное давление независимо от колебаний на входе. Манометр служит для визуального контроля этого параметра. Реле давления, подключенное к электрической цепи, может подавать сигнал или отключать систему при выходе давления за допустимые пределы.
Производитель предлагает три основных исполнения пневмоблока подготовки воздуха П-Б16.21, отличающихся набором функций. Первое включает базовый комплект: очистка, регулировка, контроль давления и дренаж. Второе дополнено обратным клапаном, отсечным клапаном для сброса давления из системы и электрическим сигнализатором о падении давления. Третье, наиболее полное, также оснащено маслораспылителем (лубрикатором) для смазки движущихся частей пневмоцилиндров и инструмента.
Температурный режим и ресурс
Для устойчивой работы пневмоблока П-Б16.21 важно соблюдать рекомендованные производителем условия эксплуатации. Устройство рассчитано на работу с воздухом, температура которого соответствует стандартным атмосферным условиям. Использование в неотапливаемых помещениях или на открытых площадках требует дополнительных мер по защите от конденсата и замерзания влаги в дренажной системе, что напрямую влияет на ресурс механических узлов.
Срок службы блока подготовки воздуха во многом определяется качеством обслуживания и чистотой подаваемой среды. Своевременное опорожнение сборника конденсата, замена фильтрующего элемента и проверка герметичности уплотнений – ключевые процедуры для поддержания его технических характеристик. При наличии смазочного модуля необходимо регулярно контролировать уровень масла и его вязкость.
Области применения и совместимое оборудование
Блок подготовки воздуха П-Б16.21 находит широкое применение в отраслях, где используется пневмоавтоматика. Его устанавливают на металлорежущих и деревообрабатывающих станках, прессовом оборудовании, упаковочных машинах и роботизированных комплексах.
Устройство актуально для систем управления заслонками, клапанами и тормозными механизмами. Стандартный условный проход в 16 мм и рабочее давление до 1 МПа делают этот пневмоблок подготовки воздуха П-Б16.21 совместимым с большинством типовых пневмоцилиндров и пневмоинструмента средней мощности, используемого в машиностроении и ремонтных сервисах.
Распространенные неисправности и их причины
Основные отказы компонентов пневмоблока обычно связаны с естественным износом или несоблюдением условий эксплуатации.
| Элемент | Причина износа/неисправности |
|---|
| Уплотнительные кольца и манжеты | Потеря эластичности из-за перепадов температур, воздействия грязного масла или сухого воздуха. |
| Фильтрующий патрон | Забивание твердыми частицами и коагулированной смазкой при отсутствии обслуживания. |
| Редуцирующая пружина | Усталость металла при постоянных колебаниях входного давления сверх допустимого диапазона. |
| Клапан сброса конденсата | Залипание из-за грязи или коррозии, замерзание в зимний период. |
| Измерительная мембрана реле давления | Порыв из-за гидравлического удара или попадания жидкой фазы. |
Типичные ошибки при выборе пневмоблока
Подбор блока подготовки воздуха только по внешнему виду или типу резьбы без учета рабочих параметров – частая ошибка. Во-первых, необходимо соотнести номинальный расход воздуха в системе с пропускной способностью пневмоблока П-Б16.21, иначе он станет узким местом, создающим недопустимые потери давления. Во-вторых, игнорирование класса влажности и чистоты входящего воздуха приведет к ускоренному выходу из строя фильтра и смазочного узла (если он есть). В-третьих, выбор исполнения без реле давления для систем, где требуется аварийная сигнализация или автоматическое отключение, некорректен.
Условное обозначение модели
Обозначение П-Б16.21 расшифровывается следующим образом: «П» – пневматический, «Б» – блок, «16» – величина условного прохода в миллиметрах (Ду16), «21» – порядковый номер разработки или вариант компоновки. Это стандартный подход для отечественных производителей, который помогает быстро идентифицировать типоразмер и функциональное исполнение. При заказе обязательно уточняется номер исполнения (1, 2 или 3), а также требуемое напряжение питания для реле давления.

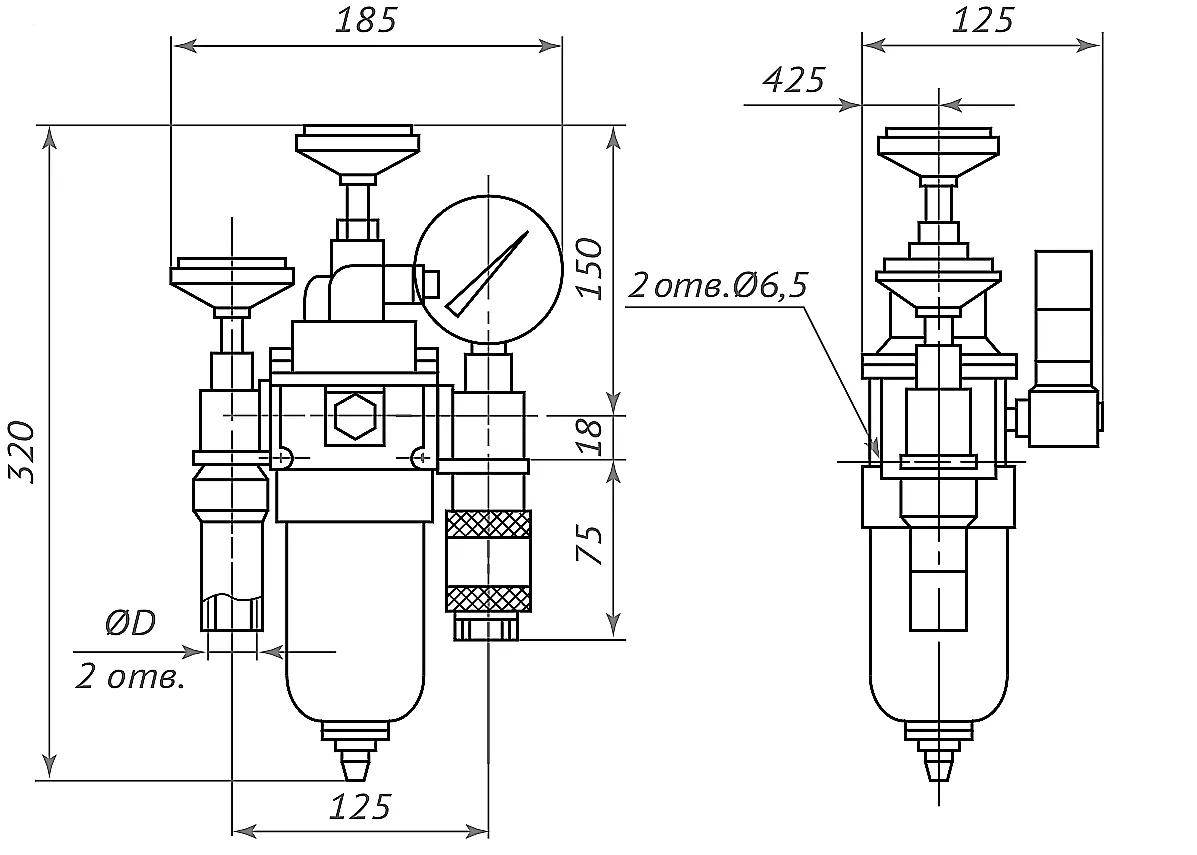

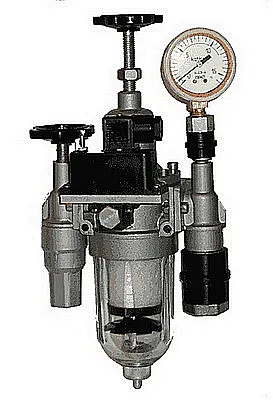

Внешний вид пневмоблока подготовки воздуха П-Б16.21: фронтальная панель с манометром и регулировочными элементами.
Вид на нижнюю часть пневмоблока П-Б16.21 с присоединительной резьбой К½".
Примеры заказа и поставки
Для оформления заказа на блок подготовки воздуха П-Б16.21 требуется определить несколько параметров.
- Вариант 1: П-Б16.21. Исполнение 1 с реле давления на 220В/50Гц. Для подключения к сети сжатого воздуха с фильтрацией и стабилизацией давления.
- Вариант 2: П-Б16.21. Исполнение 2 с реле давления на 24В постоянного тока. Для систем, требующих аварийного отключения и сброса.
- Вариант 3: П-Б16.21. Исполнение 3 с лубрикатором и реле на 220В/50Гц. Для пневмосистем, где необходима смазка пневмоцилиндров и инструмента.
Поставка оборудования бренда ГИДРАВЛИК осуществляется по всей территории России и стран СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и любой другой город. Наши специалисты готовы провести техническую консультацию, помочь с подбором аналога для замены вышедшего из строя узла и оформить заказ.
