Блок подготовки воздуха П-Б16.31 – это унифицированный агрегат для оснащения промышленных пневмосистем. Данный продукт предназначен для комплексной очистки, стабилизации и смазки сжатого воздуха, поступающего к пневматическим приводам, станкам, прессовому и технологическому оборудованию. Его основная задача – обеспечить подачу качественной рабочей среды, что напрямую влияет на ресурс и безотказность конечных потребителей пневмоэнергии.
Ключевые параметры и конструктивное исполнение
Блок подготовки воздуха П-Б16.31 рассчитан на работу с сжатым воздухом номинальным рабочим давлением до 1,0 МПа (10 кгс/см²). Устройство способно эффективно функционировать в широком диапазоне настройки выходного давления – от 0,05 до 0,9 МПа. Указанные параметры позволяют гибко интегрировать устройство в различные по сложности и производительности системы.
Конструкция моделей серии представляет собой компактный агрегат, объединяющий на единой платформе несколько ключевых узлов. В базовую комплектацию блока подготовки воздуха П-Б16.31 входят входной запорный вентиль, фильтр-влагоотделитель, регулятор (редуктор) давления, манометр для визуального контроля, реле давления, маслораспылитель (в соответствующих исполнениях), а также выпускной клапан. Подобная компоновка экономит место на плите и упрощает монтаж, заменяя несколько разрозненных компонентов.
Инженер приходит к начальнику и говорит: «Главный, у нас блок подготовки воздуха П-Б16.31 вышел из строя!» Начальник хмурится: «И что теперь делать?» Инженер отвечает: «Думаю, он просто не готов к такой ответственности».
Технические характеристики модели П-Б16.31
| Параметр | Значение для типоразмера П-Б16.31 |
|---|
| Тип присоединения | К1/2" (внутренняя резьба) |
| Рабочее давление (номинальное), МПа | 1,0 (10 кгс/см²) |
| Диапазон настройки выходного давления, МПа | 0,05 – 0,9 (0,5 – 9,0 кгс/см²) |
| Номинальный расход воздуха при 0,4 МПа, м³/мин | 1,25 |
| Степень очистки от влаги, %, не менее | 92 |
| Тонкость фильтрации, мкм | 40 |
| Давление настройки пневмореле, МПа | 0,14 – 0,63 |
| Диапазон подачи смазочного масла, кап./мин | 0,5 – 40 |
| Электрические параметры сети питания | ~220В / 50-60 Гц или =24В |
| Масса, кг, не более | 2,8 |
Общие габариты и вес: Масса агрегата не превышает 2,8 кг, что облегчает его установку на стандартные пневмораспределительные щиты или стойки. Компактные размеры позволяют интегрировать блок подготовки воздуха П-Б16.31 в тесные пространства оборудования. Код ТН ВЭД данной продукции обычно относится к группу 8481 (устройства пневматические для изменения давления).
Принцип работы в гидростанции (пневмостанции)
Принцип функционирования агрегата основан на поэтапной обработке сжатого воздуха из магистрали. Воздух под давлением поступает через входной вентиль в узел фильтрации, где происходит отделение капельной влаги и механических примесей размером свыше 40 мкм. Далее очищенный поток проходит через редукционный клапан, который снижает и стабилизирует давление до заданного пользователем значения, независимо от колебаний во входящей магистрали.
В исполнениях, включающих маслораспылитель, воздух насыщается мельчайшими частицами масла для смазки трущихся пар пневмоцилиндров и пневмомоторов. Реле давления обеспечивает автоматическое поддержание заданных параметров в системе и может подавать электрический сигнал для аварийного отключения при падении давления ниже допустимого. Полуавтоматический слив конденсата из отстойника обеспечивает регулярное удаление скапливающейся влаги, что крайне важно для долговечности всей системы.
Преимущества и особенности эксплуатации
Использование блока подготовки воздуха П-Б16.31 обеспечивает ряд значимых преимуществ для производственных и сервисных компаний:
- Сокращение простоев оборудования. Надежная очистка и стабилизация давления предотвращают выход из строя дорогостоящих пневмоинструментов и исполнительных механизмов.
- Максимизация ресурса работы. Смазка и фильтрация воздуха в разы увеличивают срок службы уплотнений, золотников и цилиндров.
- Удобство монтажа и обслуживания. Интегрированная конструкция упрощает установку и подключение, а прозрачные колбы фильтра и маслораспылителя позволяют визуально контролировать уровень загрязнения и количество смазки.
- Стабильность выходных параметров. Редуктор с малым значением отклонения давления при изменении расхода гарантирует постоянную работу пневмоприводов.
- Совместимость с типовыми пневмосистемами. Стандартное присоединение К1/2" и параметры делают данный блок универсальным решением для многих отраслей.
Температурный режим работы и факторы, влияющие на ресурс
Эксплуатация допустима в стандартных для промышленных помещений условиях. Качество фильтрации и корректная работа реле давления напрямую зависят от чистоты подаваемой среды – рекомендуется установка предварительных фильтров грубой очистки, особенно при работе от общей компрессорной станции. Соблюдение графика сервисного обслуживания, включающего замену фильтроэлемента и регулярный слив конденсата, является ключевым условием для долгосрочной и безотказной эксплуатации.
Сфера применения и типичное оборудование
Блок подготовки воздуха П-Б16.31 находит широкое применение:
- Металлообработка: Станки с ЧПУ, координатно-пробивные прессы, зажимные патроны.
- Упаковочное и пищевое оборудование: Автоматы фасовки, этикетировочные машины, приводы конвейеров.
- Автомобильная промышленность: Контрольно-испытательные стенды, сборочные линии.
- Деревообработка: Пневмоприводы станков, системы удаления стружки.
- Специальное оборудование: Пневматические шкафы управления, лабораторные установки.
Типичные ошибки при подборе
Чтобы избежать проблем с интеграцией и работой, следует учитывать следующие моменты:
- Ключевая ошибка – выбор только по типу присоединения. Необходимо сверять требуемый расход воздуха (м³/мин) с номинальной пропускной способностью блока.
- Игнорирование наличия функции смазки. Для систем, где используются пневмомоторы или цилиндры без внутренней смазки, обязательно требуется исполнение с маслораспылителем.
- Несоответствие требованиям к чистоте воздуха. Если качество воздуха на входе ниже 12 класса по ГОСТ 17433-80, потребуется дополнительная предварительная фильтрация.
Расшифровка обозначения модели: Индекс «П-Б16.31» структурируется следующим образом: «П-Б» – пневмоблок подготовки воздуха, «16» – номинальный условный проход в миллиметрах, «31» – код исполнения, определяющий комплектацию и выполняемые функции (очистка, регулировка, смазка, управление).

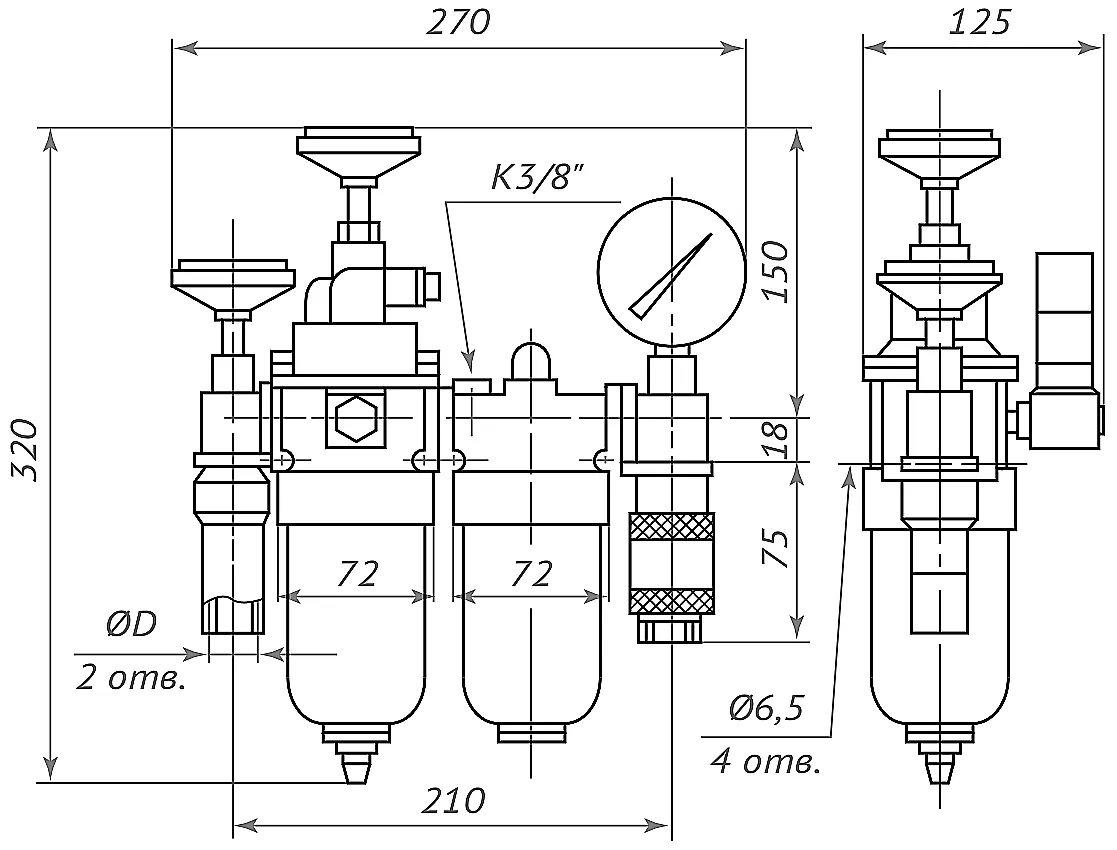

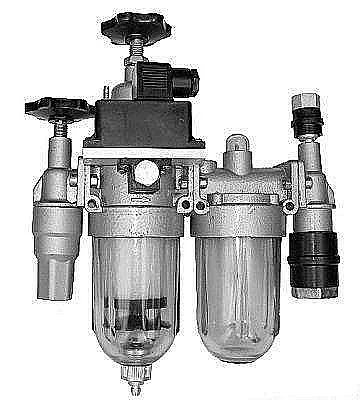

Визуализация и габаритные размеры
На представленных изображениях можно оценить компоновку и исполнение блока подготовки воздуха П-Б16.31.
Вид сбоку, подключение К1/2"
Общий вид: манометр, регулятор давления, фильтр.
При монтаже необходимо ориентироваться на общие габариты модуля, обеспечивая свободный доступ к регулятору давления, кнопке слива конденсата и смотровому окну маслораспылителя. Присоединительный размер К1/2" является стандартным для многих промышленных пневмолиний.
Ремкомплект и основные расходные материалы
Наиболее часто в процессе эксплуатации требуют замены следующие элементы:
| Наименование элемента | Причина износа / условие замены |
|---|
| Фильтрующий элемент (картридж) | Загрязнение, повышение перепада давления на фильтре |
| Уплотнительные кольца и манжеты | Естественное старение резины, потеря эластичности |
| Мембрана редуктора давления | Протирание или разрыв при скачках давления или наличии абразива |
| Пружины настройки реле давления | Потеря жесткости, приводящая к изменению настроек срабатывания |
| Клапан полуавтоматического слива конденсата | Механический износ, налипание загрязнений |
Примеры заказа
Оформить заявку на поставку можно, четко указав модель и требуемое исполнение:
- Базовая заявка: Блок подготовки воздуха П-Б16.31 (исполнение с фильтром, редуктором, манометром, реле).
- Расширенная комплектация: Блок подготовки воздуха П-Б16.31 (исполнение с дополнительным входным вентилем и обратным клапаном).
- Полный функционал: Блок подготовки воздуха П-Б16.31 (исполнение с фильтром, редуктором, манометром, реле, маслораспылителем и клапаном сброса).
Доставка и условия поставки
