Пневмораспределитель БВ78-21М УХЛ4 – это двухпозиционный двухлинейный клапан нормально закрытого типа (2/2 НЗ) с условным проходом 4 мм. Он предназначен для дистанционного управления потоками сжатого воздуха в системах промышленной пневмоавтоматики, обеспечивая оперативное включение и отключение исполнительных механизмов.
Управление осуществляется механическим толкателем, что делает его подходящим для интеграции в конструкции с кнопочными постами, концевыми выключателями или кулачковыми механизмами. Изделие отвечает климатическому исполнению УХЛ4, гарантируя стабильную работу в умеренном, холодном климате при размещении в закрытых помещениях.
Описание и назначение пневмораспределителя
Пневмораспределитель двухлинейный БВ78-21М УХЛ4 является ключевым элементом управления в пневматических цепях станков, манипуляторов, зажимных устройств и другого промышленного оборудования. Его основная функция – останавливать или пропускать поток сжатого воздуха из напорной магистрали к потребителю по сигналу оператора или автоматики.
Габариты, вес и коды
Устройство обладает компактными размерами, что упрощает его монтаж в стеснённых условиях. Масса изделия не превышает 0.13 кг. Присоединение пневмолиний осуществляется через резьбовые порты в корпусе. Для заказа и таможенного оформления используется Код ТН ВЭД 8481801900.
| Параметр | Значение для БВ78-21М |
|---|
| Вес, кг | 0.13 |
| Типоразмер, Ду, мм | 4 |
| Габаритные размеры (ВхШхГ), примерные, мм | 60 х 30 х 40 |
| Код ТН ВЭД | 8481801900 |
Почему именно пневмораспределитель БВ78-21М?
— Знаешь, инженер, зачем пневмораспределитель всегда чётко выполняет команды?
— Нет, а зачем?
— Да потому что он БВ78-21М — У него принципиальная позиция по давлению!
Технические характеристики
Технические параметры модели пневмораспределитель БВ78-21М УХЛ4 соответствуют требованиям к устройствам управления средними и малыми расходами сжатого воздуха.
| Параметр |
Значение |
Примечание |
| Рабочее давление |
0.1 — 1.0 МПа |
Номинальное — 0.1 МПа |
| Диапазон температур |
+1°C до +50°C |
Для рабочей среды и окружающей среды |
| Тип рабочей среды |
Сжатый воздух |
Очищенный, с распылённым маслом |
| Присоединительные размеры |
G 1/8" |
Резьба трубная цилиндрическая |
| Масса |
0.13 кг |
Без упаковки |
| Пропускная способность (Kv) |
Не менее 0.4 м³/ч |
При номинальном давлении |
| Число положений / линий |
2 / 2 |
Двухпозиционный, двухлинейный |
| Исполнение по давлению |
Нормально закрытое (НЗ) |
В исходном состоянии проход перекрыт |
| Усилие переключения |
80 Н (8 кгс) |
Требуемое для активации толкателя |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя БВ78-21М УХЛ4 обеспечивает эксплуатационные выгоды для производственных и сервисных подразделений:
- Высокая надёжность и ресурс работы. Цилиндрическое золотниковое распределительное устройство обеспечивает малое трение и стабильную работу при частых переключениях. Ресурс напрямую зависит от качества подготовки воздуха.
- Универсальность и простота монтажа. Устройство может быть установлено в любом пространственном положении, крепление осуществляется двумя винтами через отверстия в корпусе, а резьбовое присоединение G1/8" стандартно для многих пневмосистем.
- Устойчивость к вибрации. Соответствие II степени жесткости по ГОСТ 28988 позволяет использовать распределитель на оборудовании с умеренными вибрационными нагрузками.
- Совместимость с типовыми гидро- и пневмосистемами. Рабочее давление от 0.1 МПа делает его применимым в большинстве цеховых сетей сжатого воздуха, а стандартные присоединительные размеры упрощают замену и интеграцию.
Принцип работы в составе системы
В нормальном (исходном) положении золотник под действием возвратной пружины перекрывает канал между входным портом (1) и выходным (2). При нажатии на механический толкатель золотник перемещается, преодолевая усилие пружины, и открывает проход для потока сжатого воздуха от источника к исполнительному устройству (пневмоцилиндру, мотору). После прекращения воздействия на толкатель пружина возвращает золотник в исходное закрытое положение, останавливая подачу воздуха. Таким образом, реализуется функция «импульсного» управления.
Температурный режим и срок службы
Пневмораспределитель БВ78-21М УХЛ4 рассчитан на эксплуатацию при температуре окружающей среды и рабочей среды от +1°C до +50°C. Режим работы – циклический, с допустимой частотой до 100 срабатываний в минуту. Ресурс работы напрямую зависит от соблюдения требований к чистоте сжатого воздуха – не грубее 10 класса загрязнённости по ГОСТ 17433, и наличия распылённого масла в потоке (вязкость 10-35 мм²/с при 50°С). Фильтрация масла и воздуха на входе в систему – ключевой фактор долговечности уплотнений и золотниковой пары.
Область применения и оборудование
Данный пневмораспределитель широко используется в отраслях, где необходима автоматизация с помощью пневмоприводов:
- Металлообработка и станкостроение: управление зажимными патронами, защитными ограждениями, механизмами подачи на станках (токарных, фрезерных, сверлильных).
- Упаковочное и пищевое оборудование: приводы клапанов, дозаторов, механизмов отсечки и позиционирования.
- Автоматизированные линии сборки: позиционирование деталей, срабатывание пневматических захватов манипуляторов.
- Деревообработка: управление прижимами, толкателями, цилиндрами на прессах и раскроечных станках.
- Общепромышленные пневмосистемы: в составе пультов управления, станций подготовки воздуха, систем дистанционного управления вентилями и заслонками.
Состав ремкомплекта и часто заменяемые детали
Для обеспечения ремонтопригодности рекомендуется иметь в наличии типовой набор уплотнений. Чаще всего в пневмораспределителях данного типа изнашиваются следующие элементы:
| Наименование детали | Условия, приводящие к износу |
|---|
| Кольца уплотнительные круглого сечения (торцевые) | Высокая частота циклов, загрязнение воздуха абразивами, отсутствие смазки. |
| Возвратная пружина | Усталость металла при длительной эксплуатации с частыми срабатываниями. |
| Золотник (рабочий цилиндр) | Абразивный износ при попадании твёрдых частиц, коррозия при наличии влаги. |
| Уплотнения штока толкателя | Постоянное трение, перекосы при неаккуратном монтаже или ударах по толкателю. |
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок, которые могут привести к отказу системы или снижению ресурса изделия:
- Выбор только по типу резьбы (G1/8") без учёта требуемого расхода (пропускной способности Kv) и рабочего давления в системе.
- Игнорирование требований к качеству рабочей среды (чистота, влажность, наличие масла), что приводит к заклиниванию и быстрому износу.
- Подключение устройства, рассчитанного на давление до 1.0 МПа, в систему с более высоким давлением.
- Использование пневмораспределителя вне указанного температурного диапазона, что влияет на эластичность уплотнений.
- Неверное толкование типа (2/2, 3/2) и положения (НО, НЗ), приводящее к нештатной логике работы системы.
Условное обозначение и его расшифровка
Шифр модели БВ78-21М УХЛ4 содержит всю необходимую информацию для однозначной идентификации:
- БВ – Вид управления: механическое, с толкателем (двустороннее воздействие).
- 7 – Семейство двух- и трёхлинейных распределителей.
- 8 – Число линий: «8» означает двухлинейный (для троелинейного используется цифра «6»).
- 2 – Число позиций: двухпозиционный.
- 1 – Условный проход: «1» соответствует Ду=4 мм (для Ду=6 мм указывается «2»).
- М – Исполнение по способу присоединения: резьбовые отверстия в корпусе.
- УХЛ4 – Климатическое исполнение и категория размещения: для умеренного и холодного климата, работа в закрытых помещениях.
Лицевая сторона пневмораспределителя БВ78-21М. Чётко видны резьбовые порты G1/8" и механический толкатель управления.
Боковой вид распределителя БВ78-21М УХЛ4. Показаны монтажные отверстия для установки на плоскость или кронштейн.

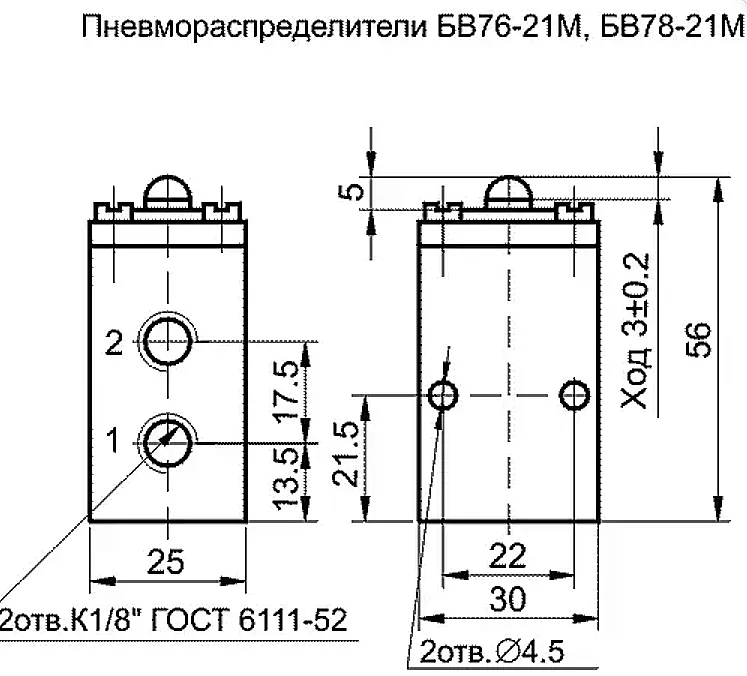

Габаритные и присоединительные размеры
Для безошибочной интеграции устройства в существующую схему необходимо сверить межосевые расстояния резьбовых отверстий и общие габариты. Стандартное исполнение БВ78-21М имеет резьбу G1/8". При монтаже важно не допускать перекосов в подключении трубопроводов и обеспечить свободный ход толкателя. Устройство не требует специального фундамента и фиксируется двумя винтами.
Примеры оформления заказа
Для оперативного заказа вы можете указать следующие артикулы в зависимости от требуемой модификации:
- Базовая модель: Пневмораспределитель БВ78-21М УХЛ4 (Ду=4 мм, G1/8", давление 0.1-1.0 МПа, НЗ).
- Для большего расхода: Пневмораспределитель БВ78-22М УХЛ4 (Ду=6 мм, G1/4", более высокая пропускная способность).
- Альтернативное управление: Пневмораспределитель ГВ78-21М УХЛ4 (ручное управление рычагом-ручкой вместо толкателя).
Заключение
Пневмораспределитель БВ78-21М УХЛ4 бренда ГИДРАВЛИК – это проверенное решение для построения надёжных систем промышленной пневмоавтоматики. Его конструкция, ориентированная на механическое управление, обеспечивает долгий срок службы при соблюдении правил эксплуатации. Компания ГИДРАВЛИКА осуществляет поставки данного оборудования и его аналогов по всей территории Российской Федерации и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Наши специалисты готовы оказать техническую консультацию по подбору подходящей модели под ваши задачи и существующую систему. Для уточнения характеристик, сроков поставки и стоимости оставьте заявку через сайт https://777-gidra.ru или свяжитесь с нами напрямую.
