Пневмораспределитель В78-21М – это двухпозиционное, нормально закрытое устройство золотникового типа с двойным механическим управлением и пружинным возвратом в исходное состояние. Его основное назначение – управление подачей потока очищенного сжатого воздуха (с условным проходом 4 мм) в линиях пневматических систем и приводов. Устройство выполняет функцию останова потока рабочей среды и монтируется в любом пространственном положении.
Технические параметры и конструктивные особенности
Распределитель серии В78-21М УХЛ4 рассчитан на работу в промышленных пневмосетях с определенными эксплуатационными условиями. Его надежность обеспечивается цилиндрическим золотником, обеспечивающим перекрытие потока, и прочным корпусом.
Для быстрого понимания совместимости с существующим оборудованием, приведем ключевые эксплуатационные данные для модели В78-21М.
| Параметр |
Значение для В78-21М |
| Условный проход, Ду |
4 мм |
| Тип, число линий/позиций |
2/2, двухлинейный, двухпозиционный |
| Исходное положение и управление |
Нормально закрытый (НЗ). Двустороннее механическое (рычажное) с пружинным возвратом. |
| Присоединительная резьба |
G 1/8" (внутренняя в корпусе) |
| Рабочее давление (номинал/макс.) |
0.1 МПа / 1.0 МПа (от 1 до 10 бар) |
| Рабочая среда |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом (вязкость 10–35 мм²/с при 50°C). |
| Пропускная способность (Kv) |
Не менее 0.4 м³/ч |
| Усилие переключения |
35 Н (≈3.5 кгс) |
| Частота срабатывания, макс. |
100 циклов/мин. |
| Климатическое исполнение |
УХЛ4 по ГОСТ 15150 |
| Температурный диапазон эксплуатации |
От -40°C до +40°C (при температуре рабочей среды от +5°C до +40°C) |
| Вибрационная стойкость |
II степень жесткости по ГОСТ 28988 |
| Масса, приблизительно |
0.17 кг |
| Код ТН ВЭД |
8481 20 100 0 (исполнительные механизмы и распределители золотникового типа) |
Инженер говорит монтажнику: «Смотри, вот пневмораспределитель В78-21М – всегда знает свое место. В исходном положении – нормально закрыт, как и положено серьезному узлу. Никаких самопроизвольных запусков – только по команде!»

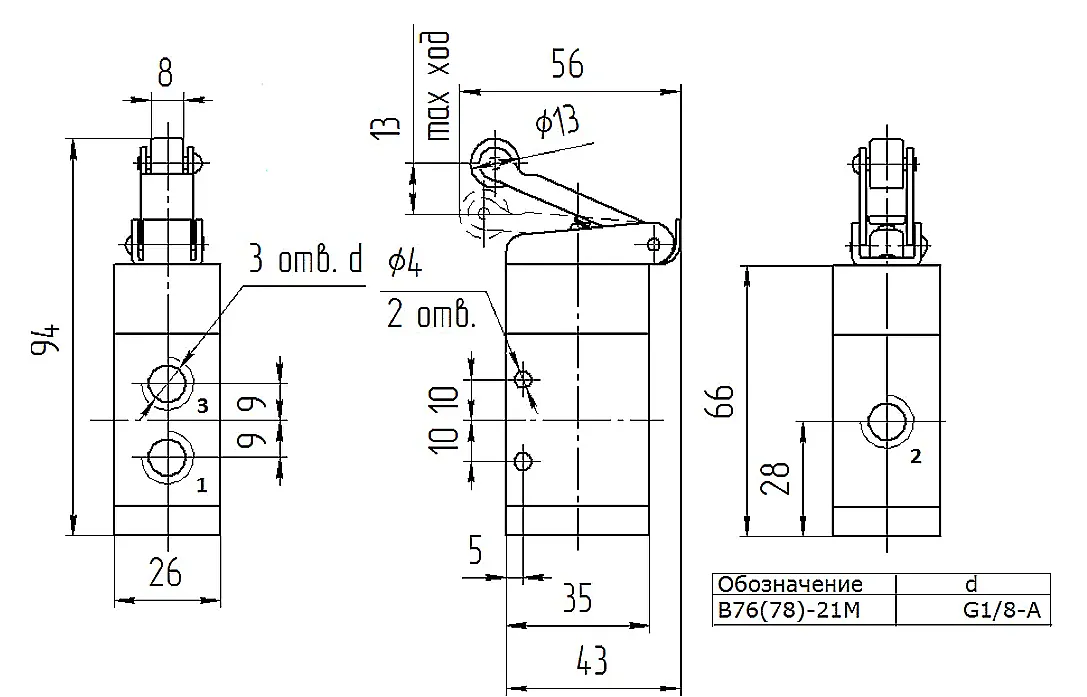

Габаритные и присоединительные размеры
Корпус распределителя В78-21М УХЛ4 оснащен резьбовыми отверстиями для прямого подключения трубопроводов. Данные о размерах необходимы для проверки монтажной привязки на оборудовании.

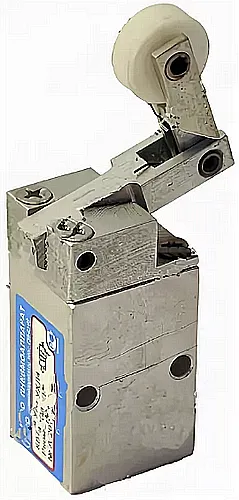

Пояснение к изображениям: На левом фото показан пневмораспределитель В78-21М сбоку с обозначением резьбовых портов (линии P и A). На правом фото – вид сверху, демонстрирующий механический рычаг управления двумя положениями и крепежные отверстия для фиксации устройства.
Принцип работы и температурный режим
Принцип функционирования пневмораспределителя В78-21М основан на линейном перемещении цилиндрического золотника внутри корпуса. В исходном (нормально закрытом) положении золотник под действием возвратной пружины блокирует проход среды между напорной линией (P) и потребителем (A). При воздействии на рычаг управления золотник смещается, преодолевая усилие пружины, и открывает проход для потока сжатого воздуха. После снятия усилия пружина возвращает узел в исходное закрытое состояние.
Допустимый диапазон температур окружающей среды для исполнения УХЛ4 составляет от -40°C до +40°C. Однако нормальная работа с воздухом в качестве рабочей среды гарантирована в интервале от +5°C до +40°C. Срок службы напрямую зависит от качества воздуха (степень фильтрации, наличие масляного тумана), частоты циклов срабатывания и соблюдения предельного рабочего давления в 1.0 МПа. Ресурс работы при соблюдении условий может достигать нескольких сотен тысяч циклов.
Преимущества и особенности эксплуатации
Выбор пневмораспределителя В78-21М УХЛ4 обеспечивает ряд технических и эксплуатационных преимуществ:
Универсальность монтажа: Монтаж в любом пространственном положении и крепление двумя винтами упрощает установку на станках, стойках и мобильных установках.
Надежность и ремонтопригодность: Классическая золотниковая конструкция отличается высокой износостойкостью. Наличие сменных ремкомплектов позволяет быстро восстановить работоспособность.
Стандартизация присоединений: Резьба G 1/8" является распространенной, что упрощает поиск переходников и подключение к типовой пневмолинии.
Четкое позиционирование: Двухпозиционная логика «открыто/закрыто» и нормально закрытое состояние обеспечивают безопасность при авариях питания или обрыве связи.
Совместимость: Способность работать с воздухом, содержащим масляный туман, соответствует требованиям большинства промышленных пневмосетей.
Области применения и типовое оборудование
Пневмораспределитель В78-21М находит применение в широком спектре промышленных систем, где требуется дистанционное или местное управление подачей воздуха. Его используют в следующих областях:
Промышленное оборудование: Управление зажимными, подающими и отводящими устройствами на станках с ЧПУ, прессах, литьевых машинах.
Автоматизированные линии: В составе блоков управления пневмоцилиндрами исполнительных механизмов в сборочных, упаковочных и транспортных системах.
Специальная и строительная техника: Управление вспомогательными системами, такими как блокировка дифференциалов, включение насосов, управление ковшами на мини-погрузчиках и другом оборудовании.
Станции подготовки воздуха: В качестве запорного или переключающего устройства на отходящих линиях от ресиверов и фильтровальных групп.
Расшифровка условного обозначения модели В78-21М УХЛ4
Понимание структуры условного обозначения позволяет точно подобрать нужную модификацию или аналог.
- В – Вид управления: двухстороннее механическое с рычагом и пружинным возвратом.
- 7 – Признак группы (для распределителей).
- 8 – Число линий: «8» обозначает трехлинейный распределитель. Однако в двухлинейном исполнении для останова потока (В78) атмосферный канал (3) заглушается.
- 2 – Число позиций (две).
- 1 – Условный проход (Ду): «1» соответствует 4 мм.
- М – Модификация или обозначение конструктивного исполнения.
- УХЛ4 – Климатическое исполнение (для макроклиматических районов с умеренным и холодным климатом) и категория размещения 4 (в закрытых отапливаемых помещениях).
Часто заменяемые элементы и ремкомплекты
Наиболее подверженными износу в процессе эксплуатации пневмораспределителя В78-21М являются уплотнительные элементы и возвратная пружина. Типичный состав ремонтного комплекта может включать:
| Наименование элемента |
Предназначение и условия износа |
| Кольца уплотнительные (манжеты) золотника |
Обеспечивают герметичность между золотником и корпусом. Износ происходит из-за трения, загрязнений в воздухе или при отсутствии масляного тумана. |
| Уплотнительные кольца торцевых крышек |
Защищают от внешних утечек. Старение материала под воздействием температуры и давления. |
| Возвратная пружина |
Обеспечивает возврат в нормально закрытое состояние. Усталость металла при высокой частоте циклов или коррозия. |
| Золотник (целиком) |
Заменяется реже, при наличии глубоких задиров на рабочей поверхности из-за абразивных частиц в нефильтрованной среде. |
Типичные ошибки при подборе и замене
Избегайте следующих распространенных ошибок, которые ведут к преждевременному выходу из строя или некорректной работе системы:
- Ошибка по типу линий: Подбор трехлинейного распределителя (В76) вместо двухлинейного (В78) для функции останова и наоборот, без учета назначения и необходимости дренажа (атмосферного канала).
- Игнорирование требований к рабочей среде: Установка распределителя в систему без фильтра тонкой очистки (10 класса) или с подачей неосушенного воздуха, содержащего конденсат и твердые частицы.
- Неверный выбор по давлению: Применение устройства в контурах, где давление превышает допустимый максимум в 1.0 МПа (10 бар), что приводит к разрушению уплотнений и заклиниванию.
- Пренебрежение температурным режимом: Эксплуатация при температуре воздуха ниже +5°C без учета возможного обледенения или изменения вязкости масла в системе.
- Монтаж без учета свободного хода рычага: Установка распределителя вплотную к другим конструкциям, что мешает полному ходу рычага управления и не позволяет перевести золотник в рабочее положение.
Примеры заказа и распространенные модификации
Помимо базовой модели В78-21М УХЛ4, в серии существуют модификации, различающиеся типом управления, условным проходом и исполнением.
Пример 1. Пневмораспределитель ГВ76-21М УХЛ4. Модель с ручным управлением рычагом-ручкой (кнопкой) для трехлинейной схемы и Ду=4 мм.
Пример 2. Пневмораспределитель В78-22М УХЛ4. Базовая модель В78, но с увеличенным условным проходом 6 мм (Ду=6) и присоединительной резьбой G 1/4", что обеспечивает большую пропускную способность.
Пример 3. Пневмораспределитель БВ78-21М УХЛ4. Модель с механическим управлением толкателем, требующая большего усилия для переключения (80 Н).
Часто задаваемые вопросы о пневмораспределителе В78-21М
Распределитель В78-21М УХЛ4 пользуется стабильным спросом на российском рынке промышленной пневмоавтоматики. Наши специалисты собрали ответы на наиболее частые вопросы клиентов.
Как подобрать нужную модификацию по давлению, расходу и типу подключения для замены вышедшего из строя узла?
Ключевые параметры для подбора – рабочее давление, условный проход (Ду) и тип резьбы. В78-21М рассчитан на давление до 1.0 МПа (10 бар), имеет Ду=4 мм и резьбу G 1/8". Для больших расходов воздуха требуется модель с Ду=6 мм (например, В78-22М). Тип управления (В, ГВ, ДВ и т.д.) выбирается исходя из конструктивного исполнения привода на вашем оборудовании.
Каковы сроки поставки и доставки по России и СНГ? Есть ли модель на складе?
Базовая модель пневмораспределителя В78-21М УХЛ4 зачастую имеется в наличии на нашем центральном складе. Доставка по Москве и Санкт-Петербургу осуществляется в течение 1-2 рабочих дней. В регионы России (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ – от 3 до 7 рабочих дней в зависимости от удаленности и выбранной транспортной компании. Точную информацию о наличии и сроках уточняйте у наших менеджеров.
Каковы реальные условия эксплуатации? Можно ли использовать на открытой площадке зимой?
Исполнение УХЛ4 допускает эксплуатацию при температурах окружающего воздуха от -40°C до +40°C. Однако для нормальной работы сжатого воздуха его температура должна быть не ниже +5°C. При эксплуатации на открытой площадке в мороз необходимо обеспечить защиту от прямого попадания осадков, а воздух в системе должен быть осушен, чтобы исключить образование конденсата и обледенения внутри каналов распределителя. Работа в пыльных помещениях требует исправной работы фильтров на входе пневмосистемы.
Как проверить совместимость с существующим оборудованием и возможен ли подбор прямого аналога?
Для проверки совместимости сверьте резьбу присоединения (G 1/8"), габаритные и монтажные размеры, а также тип управления (двусторонний рычаг). По основным параметрам – номеру линий/позиций (2/2), давлению (до 10 бар) и номинальному проходу (4 мм) – модель В78-21М является типовой. Мы, как поставщик ГИДРАВЛИКА, можем предложить как оригинальный пневмораспределитель В78-21М, так и его функциональные аналоги от бренда ГИДРАВЛИК, проверенные на соответствие характеристикам. Для точного подбора присылайте фото, обозначение старого узла или его основные параметры.
Широкий ряд пневмораспределителей золотникового типа, в том числе модель В78-21М УХЛ4, поставляется на российский рынок компанией-поставщиком ГИДРАВЛИКА под брендом ГИДРАВЛИК. Мы гарантируем соответствие продукции заявленным техническим характеристикам, обеспечиваем полное документальное сопровождение и организуем доставку в любой регион РФ и страны СНГ. Наши инженеры готовы оказать консультацию по подбору, замене и интеграции данного распределителя в вашу технологическую систему. Для заказа, уточнения цен и техподдержки оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
