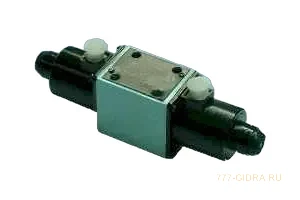

Золотниковый гидравлический распределитель серии ВЕ10 и его аналоги 1РЕ10, ПЕ10 являются ключевыми компонентами для распределения потока рабочей жидкости в гидросистемах. Эти модели предназначены для старта, остановки и изменения направления движения в исполнительных механизмах, таких как гидроцилиндры и моторы, что обеспечивает точное управление промышленным и мобильным оборудованием. Гидрораспределитель ВЕ10.443 (1РЕ10.443, ПЕ10.443) отвечает требованиям стандарта ГОСТ 24679-81, что гарантирует его надежную интеграцию в большинство типовых гидравлических контуров на территории России и СНГ.
Эксплуатационные преимущества и особенности
Применение гидрораспределителя ВЕ10.443 (1РЕ10.443, ПЕ10.443) в контуре гидропривода приносит пользователю ряд практических выгод. Компактная конструкция и четко определенные габаритные размеры упрощают процесс монтажа и интеграции в существующие системы. Высокий номинальный показатель рабочего давления обеспечивает стабильность работы гидростанции в целом, а использование в золотниковой паре износостойких сплавов и качественных уплотнений напрямую влияет на ресурс работы изделия. Одно из ключевых преимуществ — минимальное время отклика и четкое переключение, что критически важно для оборудования с частыми реверсами движения.
Инженер на скорую руку исправляет поломку станка и пытается ввести гидрораспределитель ВЕ10.443 в курс дела: «Дружище, смотри, у тебя тут три позиции – вперёд, назад и нейтраль. Надо же отдыхать иногда!».
Технические параметры и расшифровка модели ВЕ10.443
Маркировка распределителя ВЕ10.443 имеет четкую логику и отражает его основные характеристики. Буквы ВЕ обозначают, что это электромагнитный управляемый золотниковый распределитель. Цифра 10 указывает на условный проход, который составляет 10 мм. Трехзначный индекс 443 определяет схему распределения потока, а именно трехпозиционную конструкцию с пружинным возвратом золотника в нейтральное положение. Вариации исполнений по типу управления обозначаются как 1РЕ10.443 (ручное управление с рычагом) и ПЕ10.443 (механическое управление).
Конструкция и принцип функционирования
Внутренний механизм распределителя построен на основе подвижного золотника, который перемещается внутри прецизионно обработанного корпуса. При подаче электрического сигнала на катушку электромагнита (или при воздействии на рычаг в ручном варианте) происходит осевое смещение золотника. Это открывает путь для потока рабочей жидкости от напорной линии к одной из полостей исполнительного устройства. В нейтральном положении, обеспечиваемом усилием возвратной пружины, основные каналы перекрыты, что блокирует движение. Данная схема работы гарантирует отсутствие самопроизвольных смещений элементов гидропривода под нагрузкой.
| Параметр характеристики |
Значение для гидрораспределителя ВЕ10.443 |
| Условный проход (Ду) |
10 мм |
| Номинальное давление (вход P) |
32 МПа (320 кгс/см²) |
| Допустимое давление в сливной линии |
до 15 МПа (150 кгс/см²) |
| Расход рабочей жидкости, номинальный |
20 литров в минуту |
| Давление в линии управления |
от 0.8 до 6.0 МПа |
| Диапазон температур рабочей среды |
от -40°C до +50°C |
| Тип рабочей жидкости |
Минеральные масла для гидросистем |
| Размеры присоединительных отверстий |
Ø16 мм |
Габаритные размеры и стандарты
Физические параметры устройства, такие как вес и наружные габариты, имеют ключевое значение для проектирования места установки. Модель ВЕ10.443 отличается компактностью: длина корпуса составляет 185 мм, ширина — 100 мм, высота — 120 мм. Присоединительные размеры полностью соответствуют стандарту ГОСТ 24679. Масса распределителя в сборе не превышает 6.45 килограмм. Устройство отгружается с классификационным кодом ТН ВЭД 8481 20 000 0, что подтверждает его принадлежность к категории гидравлических распределителей с электромагнитным управлением.
Технический чертеж гидрораспределителя ВЕ10.443 с указанием присоединительных портов и межосевых расстояний для монтажа.
Режимы работы, ресурс и требования к обслуживанию
Для обеспечения заявленного срока службы, составляющего не менее 5 лет, важно соблюдать установленные производителем условия. Режим работы может быть циклическим или продолжительным. Ключевым фактором долговечности является чистота рабочей жидкости. Степень фильтрации гидромасла в системе не должна быть грубее 25 микрон. Вязкость масла может варьироваться в диапазоне от 10 до 400 мм²/с. Соблюдение указанного температурного диапазона от -40°C до +50°C и номинального давления 32 МПа напрямую влияет на сохранность уплотнений и износ золотниковых пар. Периодическое сервисное обслуживание включает визуальный контроль, проверку электрических соединений и профилактическую замену фильтрующих элементов гидросистемы.
Сферы применения и типы оборудования
Область применения гидрораспределителя ВЕ10.443 охватывает широкий спектр промышленного и мобильного оборудования. Типичными потребителями являются системы управления рабочего оборудования экскаваторов, фронтальных погрузчиков и бульдозеров. Эта модель также широко используется в прессовом оборудовании для гибки и штамповки, в манипуляторах лесозаготовительных комплексов, в системах подачи станочного оборудования с ЧПУ, а также в составе насосных групп для мобильных кранов и буровых платформ. Его способность к быстрому переключению (менее 0.1 секунды) делает его незаменимым в контурах с высокой динамикой работы.
Состав ремкомплекта и типовые дефекты
| Наименование запчасти |
Условия износа/неисправности |
| Комплект уплотнительных манжет и колец (для золотника и штока) |
Потеря эластичности при длительной эксплуатации вне температурного диапазона или при использовании несовместимой жидкости. |
| Комплект возвратных пружин |
Усталость металла при постоянных циклических нагрузках, приводящая к неполному возврату золотника. |
| Электромагнитная катушка (для ВЕ10.443) |
Перегрев из-за скачков напряжения или нарушения условий охлаждения, обрыв обмотки. |
| Золотниковая пара (золотник и корпусная втулка) |
Абразивный износ при работе на загрязненном масле с недостаточной фильтрацией. |
Распространенные ошибки при выборе распределителя
Некорректный подбор – одна из основных причин преждевременного выхода оборудования из строя. Ошибка №1: Подбор гидрораспределителя ВЕ10.443 исключительно по резьбовому присоединению, без учета требуемого расхода и максимального давления в системе. Ошибка №2: Игнорирование совместимости материалов уплотнений с типом используемой рабочей среды (минеральное масло, водно-гликолевая смесь, биоразлагаемая жидкость). Ошибка №3: Установка распределителя, рассчитанного на определенную производительность, в контур с существенно более высоким фактическим расходом, что приводит к перепадам давления и повышенным гидравлическим потерям.
Варианты оформления заказа
Для оперативного получения точной коммерческой информации рекомендуем сразу указывать в запросе необходимые параметры. Пример 1: Запрос на гидрораспределитель ВЕ10.443 в базовой комплектации с электромагнитами на 24 В постоянного тока для замены в гидросистеме пресса. Пример 2: Заказ распределителя 1РЕ10.443 с ручным дублером управления для эксплуатации в условиях низких температур. Пример 3: Комплект поставки, включающий сам гидрораспределитель, сменный фильтр тонкой очистки и запасной комплект уплотнений. Для консультации и подбора свяжитесь с техническими специалистами поставщика ГИДРАВЛИКА через форму обратной связи или на странице Контакты.
Поставки по России и СНГ от производителя ГИДРАВЛИК
Наша компания гарантирует стабильные поставки оригинальной гидравлической аппаратуры бренда ГИДРАВЛИК по всей территории России и стран СНГ. Организуем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Каждое изделие, включая гидрораспределитель ВЕ10.443 (1РЕ10.443, ПЕ10.443), проходит строгий входной контроль и тестирование на соответствие заявленным характеристикам. Мы предлагаем не просто продажу запчастей, а комплексное решение: техническую поддержку, помощь в подборе аналогов и гарантийное обслуживание. Оставьте заявку на сайте https://777-gidra.ru для быстрого расчета и получения подробных консультаций.
