Описание и назначение гидрораспределителя
Золотниковый гидрораспределитель ВЕ10.44, включая модификации 1РЕ10.44 и ПЕ10.44, является ключевым компонентом для управления потоками рабочей жидкости в замкнутых гидравлических контурах. Данное устройство с электромагнитным управлением нормально-закрытого типа предназначено для точного переключения направления потока в системах промышленного оборудования, строительной и сельскохозяйственной техники.
Его основная функция — обеспечение реверсивного управления гидроцилиндрами или гидромоторами. Работая в паре с насосной станцией, данный гидрораспределитель обеспечивает стабильность давления и управляемость исполнительных механизмов.
Вес, габаритные размеры и Код ТН ВЭД
Устройство относится к компактной серии. Масса гидрораспределителя, в зависимости от конкретного исполнения и комплектации электромагнитами, варьируется в пределах 6,0–6,5 кг. Габаритные размеры корпуса составляют 150×120×100 мм (Д×Ш×В), что позволяет производить его интеграцию в ограниченные пространства гидросистем.
Код ТН ВЭД для данного типа изделий в соответствии с единой Товарной номенклатурой внешнеэкономической деятельности Евразийского экономического союза — 8481800000 (аппаратура для распределения жидкостей или газов).
| Параметр | Значение |
|---|
| Масса (приблизительная) | 6,0–6,5 кг |
| Габариты (Д×Ш×В), мм | 150×120×100 |
| Присоединительный размер (условный проход) | Ду10 мм |
| Код ТН ВЭД | 8481800000 |

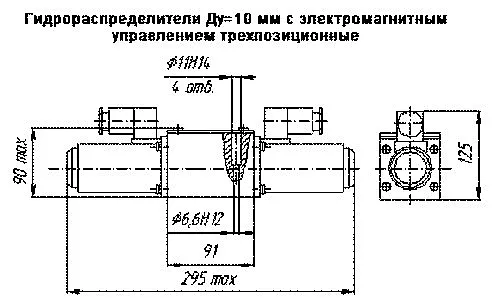

Схематический чертеж гидрораспределителя ВЕ10.44 наглядно демонстрирует присоединительные размеры и посадочные места для монтажа.
Инженер-гидравлик спрашивает у нового гидрораспределителя ВЕ10.44: «А ты случайно не из тех, что постоянно течёт?» Ответ: «Нет, я из тех, кто держит давление до последнего!»
Технические характеристики и параметры
Основные эксплуатационные параметры гидрораспределителя серии ВЕ10.44 обеспечивают его надежную работу в жестких условиях. Технические характеристики ключевых модификаций представлены в таблице.
| Параметр | Модель ВЕ10.44 | Модель 1РЕ10.44 | Модель ПЕ10.44 |
|---|
| Условный проход (DN), мм | 10 |
| Номинальное рабочее давление, МПа (макс.) | 32 |
| Максимальный расход рабочей жидкости, л/мин | 32 | 40 | 32 |
| Максимально допустимое давление на сливной магистрали, МПа | 15 |
| Диапазон давлений управления, МПа | 0,8 – 6 |
| Диапазон рабочих температур, °C | -40 … +55 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4, ХЛ1, О4 |
| Тип рабочей среды | Минеральные гидравлические масла (ИГП-30, ВМГ-3), жидкости HFC, HFD |
| Рекомендуемая вязкость рабочей среды, мм²/с | 10–400 |
| Тонкость фильтрации (требуется), мкм | не грубее 25 |
Преимущества и особенности эксплуатации
Выбор гидрораспределителя ВЕ10.44 для вашего оборудования приносит ряд значимых эксплуатационных преимуществ:
1. Высокая надежность и увеличенный ресурс. Конструкция золотниковой пары и качество обработки внутренних поверхностей обеспечивают минимальные внутренние утечки (менее 5 см³/мин при номинальном давлении), что напрямую влияет на КПД системы и ресурс работы насосов.
2. Снижение простоев оборудования. Совместимость по посадочным и присоединительным размерам с рядом распространенных импортных аналогов (ISO 4401) позволяет оперативно проводить замену без переделки гидросистемы.
3. Стабильность работы в широком температурном диапазоне. Возможность эксплуатации гидрораспределителя при температурах от -40°C гарантирует работоспособность техники в условиях российской зимы, что критично для строительной и дорожной отрасли.
4. Удобство монтажа и обслуживания. Стандартизированные присоединительные размеры (резьба M18x1.5) и крепежные отверстия под болты М8 упрощают процесс установки. Наличие доступных ремкомплектов для каждой модели упрощает сервисное обслуживание.
5. Совместимость с типовыми гидросистемами. Данный гидрораспределитель спроектирован для работы с распространенными типами гидравлических масел и жидкостей, что избавляет от необходимости поиска специальных рабочих сред.
Принцип работы гидрораспределителя в системе
Золотниковый гидрораспределитель ВЕ10.44 функционирует по классической схеме «распределитель 44». В нейтральном положении (без питания на электромагнитах) золотник под действием возвратных пружин перекрывает каналы P (напор) и T (слив), удерживая исполнительный механизм в фиксированном состоянии.
При подаче управляющего сигнала на одну из электромагнитных катушек происходит ее срабатывание. Электромагнит преодолевает усилие пружины и смещает золотник, соединяя напорную магистраль P с рабочим портом А (или В), направляя поток жидкости к гидроцилиндру или мотору. Соответствующий рабочий порт В (или А) в этот момент соединяется со сливной магистралью T. После отключения питания пружинный механизм возвращает золотник в исходную нейтральную позицию, прекращая подачу жидкости и фиксируя положение штока.
Температурный режим, ресурс и факторы влияния на срок службы
Гидрораспределитель ВЕ10.44 рассчитан на непрерывную работу в диапазоне температур от -40°C до +55°C. Он устойчив к циклическим нагрузкам и частым пускам/остановам. Заявленный производителем ресурс до капитального ремонта превышает 5 миллионов рабочих циклов при соблюдении регламента обслуживания.
На фактический срок службы напрямую влияют следующие факторы:
— Качество и чистота рабочей жидкости. Соблюдение требований по вязкости (10-400 мм²/с) и тонкости фильтрации (не ниже 25 мкм) является обязательным. Наличие абразивных частиц ускоряет износ золотниковой пары и уплотнений.
— Соблюдение номинального давления. Превышение давления на входе выше 32 МПа может привести к деформации корпуса и нарушению герметичности.
— Регулярность технического обслуживания. Профилактическая замена уплотнительных элементов и контроль состояния электрических соединений катушек предотвращают внезапные отказы.
— Климатические условия. Хотя устройство предназначено для работы в условиях холода, длительная эксплуатация на открытом воздухе в агрессивных средах может потребовать дополнительной защиты.
Область применения и совместимое оборудование
Данный тип гидрораспределителя находит применение в различных отраслях промышленности и техники, где требуется точное и надежное управление гидроприводом:
1. Строительная и дорожная техника: управление рабочими органами экскаваторов, бульдозеров, погрузчиков, манипуляторов.
2. Промышленное оборудование: гидравлические прессы, станки (токарные, фрезерные, гибочные), роботизированные линии, литьевые машины.
3. Лесозаготовительная и сельхозтехника: харвестеры, форвардеры, гидроманипуляторы, прицепные устройства.
4. Спецтехника: автокраны, аварийно-спасательное оборудование, подъемные платформы.
5. Гидростанции и насосные группы для различных технологических процессов.
Гидрораспределитель ВЕ10.44 часто используется как замена импортных аналогов в гидросистемах производителей Liebherr, Caterpillar, Bosch Rexroth, Parker, что делает его востребованным при ремонте и модернизации импортной техники.
Состав ремкомплекта и наиболее часто изнашиваемые детали
Для поддержания работоспособности гидрораспределителя рекомендуется иметь в наличии ремкомплект, включающий наиболее уязвимые к износу компоненты.
| Наименование детали | Типичная причина износа |
|---|
| Уплотнительные манжеты и кольца (направляющие) | Старение эластомера, перепады температур, механический износ. |
| Возвратные пружины золотника | Усталость металла от многоцикловой работы. |
| Уплотнения электромагнитов | Потеря эластичности, вибрация, перегрев. |
| Золотник (рабочая пара) | Абразивный износ от загрязненного масла. |
| Прокладки монтажной плиты | Механические напряжения при затяжке. |
Своевременная замена этих элементов позволяет избежать протечек масла, потери давления и снижения производительности гидрораспределителя ВЕ10.44.
Типичные ошибки при подборе гидрораспределителя
Во избежание проблем при интеграции и эксплуатации, следует учитывать следующие распространенные ошибки:
1. Подбор исключительно по присоединительным размерам. Важно также учитывать номинальный расход и давление в системе: установка гидрораспределителя с пропускной способностью ниже требуемой приведет к потерям давления и перегреву.
2. Игнорирование типа рабочей среды. Не все уплотнения совместимы с синтетическими или водно-гликолевыми жидкостями. Неправильный выбор может вызвать набухание или разрушение манжет.
3. Неучет температурного диапазона эксплуатации. Установка распределителя, не предназначенного для низких температур, на технику, работающую зимой на открытом воздухе, гарантированно приведет к отказу.
4. Неправильное подключение управляющих сигналов. Несоответствие напряжения питания катушек электромагнитов параметрам бортовой сети может вывести их из строя.
5. Отсутствие учета климатического исполнения. Исполнение УХЛ4 предназначено для умеренного и холодного климата в помещениях, а для установки на открытых площадках в холодном климате следует выбирать ХЛ1.
Условное обозначение и расшифровка индекса модели
Маркировка гидрораспределителя содержит информацию о его ключевых характеристиках:
В — тип изделия: золотниковый гидрораспределитель.
Е — тип управления: электромагнитное.
10 — условный проход (номинальный диаметр), равный 10 мм.
44 — схема распределения потока жидкости согласно нумерации производителя (с нейтральным положением «все закрыто»).
Префиксы:
1Р (в модели 1РЕ10.44) — указывает на модификацию с повышенными эксплуатационными характеристиками или особенностями конструкции.
П (в модели ПЕ10.44) — может обозначать иное конструктивное исполнение возвратного механизма или исполнение для специфических условий.
Габаритные и присоединительные размеры для проверки совместимости
Чертеж гидрораспределителя ВЕ10.44 позволяет точно определить его геометрию для интеграции в существующую систему. Основные присоединительные параметры:
— Резьбовые отверстия для подключения гидролиний: М18×1,5.
— Монтаж осуществляется через фланец с четырьмя отверстиями под болты М8. Момент затяжки крепежа должен составлять 12–15 Н·м.
— Расстояние между осями отверстий для крепления и межосевое расстояние портов являются стандартными и соответствуют распространенным типоразмерам.
Перед заказом рекомендуется сравнить эти размеры с параметрами заменяемого узла или проверить их по документации на ваше оборудование. Полную спецификацию можно запросить у наших технических специалистов.
Примеры оформления заказа на гидрораспределитель
Для оперативного формирования заявки вы можете ориентироваться на следующие наиболее востребованные варианты:
1. Базовая модель для ремонта станка: Гидрораспределитель ВЕ10.44 (комплект с двумя электромагнитами на 24В DC). Количество: 1 шт. + ремкомплект.
2. Модель для работы в условиях повышенной надежности и нагрузки: Гидрораспределитель 1РЕ10.44 с усиленными катушками управления на 220В AC. Количество: согласно спецификации гидросистемы.
3. Модель для замены в системах с пружинным возвратом: Гидрораспределитель ПЕ10.44. Необходимо уточнить напряжение питания электромагнитов (12В, 24В DC или 110В, 220В AC).
Вы можете оставить заявку на сайте или связаться с нами через раздел Контакты для получения индивидуального коммерческого предложения с учетом необходимого вам количества и требуемых характеристик.
Поставка и доставка
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда «ГИДРАВЛИК», обеспечивает прямые поставки гидрораспределителей серии ВЕ10.44 (1РЕ10.44, ПЕ10.44) со склада в Москве. Мы организуем оперативную доставку в любой регион России, включая Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Казахстан, Беларусь, Армению и другие. Стандартные сроки доставки составляют от 2 до 5 рабочих дней в зависимости от региона.
На все изделия предоставляется заводская гарантия. Наши инженеры готовы оказать профессиональную техническую консультацию, помочь с подбором аналога для вашей гидросистемы и предоставить полный пакет сопроводительной документации. Обращайтесь — мы обеспечим бесперебойную работу вашего оборудования.
