Насосная группа НШ32-10Д-3 представляет собой трехсекционный шестеренный агрегат, разработанный для обеспечения высокого и стабильного давления рабочей жидкости в гидравлических системах мобильной и промышленной техники. Основная функция данного узла – преобразование механической энергии вращения вала двигателя в энергию потока масла с заданными параметрами подачи и давления для нескольких независимых потребителей.
Общее описание и область применения
Конструкция шестеренного насоса НШ32-10Д-3 включает три рабочие секции, объединенные общим корпусом и валом. Такое решение позволяет заменить несколько отдельных насосных устройств одним компактным блоком, что упрощает компоновку гидросистемы, снижает общую массу и повышает надежность. Оборудование предназначено для работы с минеральными и синтетическими гидравлическими маслами вязкостью по ISO VG 32-68. Насос шестеренный НШ32-10Д-3 нашел широкое применение в гидроприводах сельскохозяйственных комбайнов, тракторов, дорожно-строительных катков, автокранов, манипуляторов и промышленных прессов, где требуется раздельное управление несколькими гидравлическими контурами.
Вес агрегата составляет 7.45 кг. Габаритные размеры (ДхШхВ): 285 x 195 x 160 мм. Код ТН ВЭД для данной категории товаров: 8413 50 000.
| Параметр | Значение |
|---|
| Длина (с валом), мм | 285 |
| Ширина, мм | 195 |
| Высота, мм | 160 |
| Масса, кг | 7.45 |
| Код ТН ВЭД | 8413 50 000 |

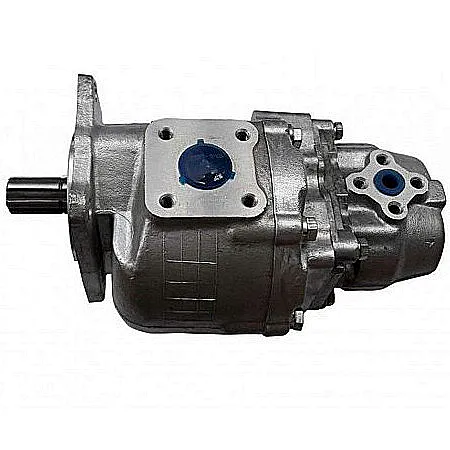

Вид насоса НШ32-10Д-3 со стороны фланца крепления и подвода рабочей жидкости.
Инженер спрашивает у нового шестеренного насоса НШ32-10Д-3: "Почему ты такой тихий?" Насос отвечает: "Потому что у меня коэффициент подачи 0.94 – мне некогда болтать, я работаю!"
Условное обозначение (маркировка)
Индекс НШ32-10Д-3 несет полную информацию о ключевых параметрах изделия:
- НШ – Насос Шестеренный, тип конструкции.
- 32 – Рабочий объем первой (основной) секции, см³.
- 10 – Рабочий объем второй секции, см³.
- Д – Модификация с усиленными подшипниками и валом, предназначенная для повышенных нагрузок.
- 3 – Класс давления, соответствующий номинальному значению 16 МПа (160 бар).
- Отсутствие буквы «Л» в обозначении указывает на правое вращение вала (по часовой стрелке, если смотреть со стороны привода).
Технические характеристики
| Параметр | Значение |
|---|
| Рабочий объем (секция 1 / секция 2) | 32 см³ / 10 см³ |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимальное давление (пиковое) | 20 МПа (200 бар) |
| Номинальная подача при 40 об/с (секция 1 / секция 2) | 71.5 л/мин / 22 л/мин |
| Коэффициент подачи (объемный КПД) | ≥0.94 / ≥0.92 |
| Номинальная частота вращения вала | 40 об/с (2400 об/мин) |
| Максимально допустимая частота вращения | 60 об/с (3600 об/мин) |
| Минимальная частота вращения | 16 об/с (960 об/мин) |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла (ISO VG 32-68) |
| Диапазон рабочих температур среды | от -40°C до +80°C |
| Присоединительные размеры вала | Диаметр 28 мм, шлицы 8x32x6 мм |
| Присоединительный фланец | 4 отверстия Ø14 мм на окружности Ø180 мм |
Преимущества и особенности эксплуатации
- Максимальная компактность и производительность. Три насосные секции в одном корпусе экономят пространство и упрощают монтаж гидростанции.
- Высокая надежность и увеличенный ресурс. Усиленная конструкция (индекс «Д») и прецизионная обработка шестерен обеспечивают длительную работу в условиях высокого давления.
- Стабильность давления и подачи. Высокий коэффициент подачи (≥0.94) минимизирует падение производительности при росте нагрузки, что критично для точного управления гидроцилиндрами и моторами.
- Широкая совместимость. Стандартные присоединительные размеры фланца и вала позволяют интегрировать насос шестеренный НШ32-10Д-3 в большинство типовых гидравлических схем сельхоз- и спецтехники.
- Снижение затрат на обслуживание. Внутренняя смазка рабочей средой и простота конструкции уменьшают количество необходимых сервисных операций.
Принцип работы в составе гидросистемы
Работа шестеренного насоса НШ32-10Д-3 основана на принципе вытеснения. Ведущая шестерня, жестко посаженная на вал привода, сцепляется с ведомой шестерней. При вращении в зоне зацепления зубья выходят из контакта, создавая разрежение (зону всасывания). Рабочая жидкость из бака гидросистемы через всасывающий порт заполняет полости между зубьями. Далее масло переносится в зону нагнетания, где зубья снова входят в зацепление, вытесняя жидкость в напорную магистраль под высоким давлением. Каждая из трех секций НШ32-10Д-3 работает по этому принципу независимо, обеспечивая питание отдельных контуров – например, управления стрелой, поворотом платформы и вспомогательными функциями техники.

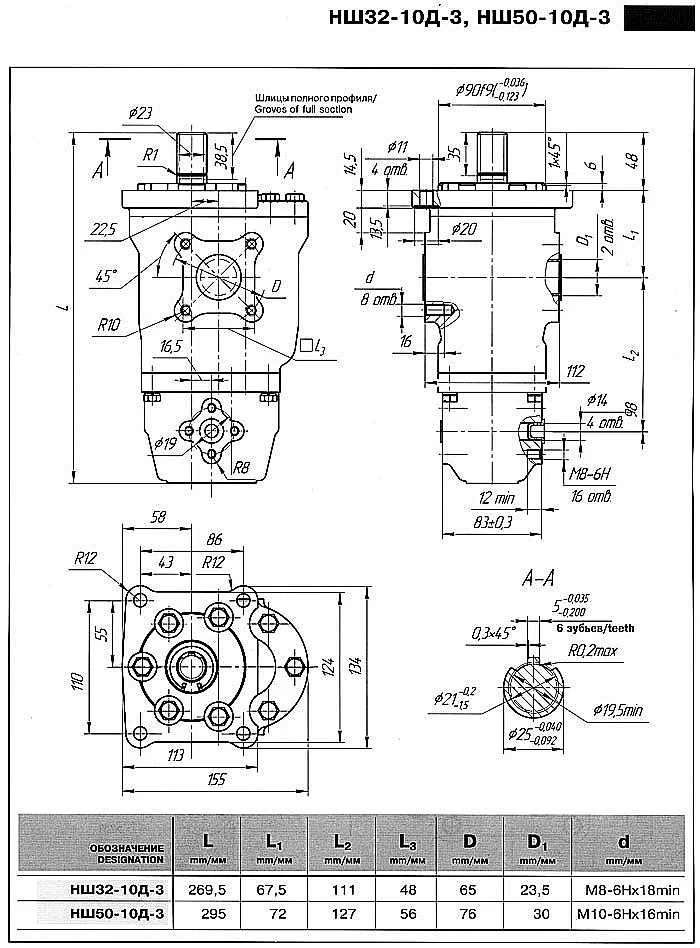

Чертеж с габаритными и присоединительными размерами насоса НШ32-10Д-3 для проверки посадочных мест.
Температурный режим и факторы, влияющие на срок службы
Гарантированный диапазон рабочих температур для корпуса и рабочей среды насоса НШ32-10Д-3 составляет от -40°C до +80°C. Для оптимального ресурса (заявленные 5000 моточасов и более) рекомендуется поддерживать температуру масла в диапазоне +15°C...+65°C. Ключевые факторы, определяющие долговечность агрегата:
- Качество и чистота рабочей среды. Обязательно использование гидравлических масел, соответствующих вязкости ISO VG 32-68, и их тщательная фильтрация. Класс чистоты масла в системе должен быть не грубее 19/17/14 по ISO 4406. Наличие абразивных частиц приводит к ускоренному износу шестерен и подшипников.
- Соблюдение номинального давления. Длительная работа на предельных давлениях близких к 20 МПа сокращает ресурс уплотнений и повышает нагрузку на вал.
- Регулярность сервисного обслуживания. Своевременная замена фильтров, контроль уровня масла и визуальная проверка на предмет утечек являются обязательными процедурами.
Типичные ошибки при подборе насоса
- Выбор только по присоединительным размерам. Корректный подбор шестеренного насоса НШ32-10Д-3 требует учета трех параметров: требуемого расхода (л/мин) для каждого контура, максимального рабочего давления в системе и типа рабочей среды (масло).
- Игнорирование температурного диапазона. Эксплуатация в условиях, выходящих за рамки -40°C...+80°C, без специальных мер (подогрев, охлаждение) ведет к быстрому выходу из строя уплотнений и изменению рабочих характеристик.
- Несоответствие типа рабочей среды. Использование жидкостей, не предназначенных для гидросистем (например, индустриальных масел без необходимых присадок), может вызвать вспенивание, коррозию и повышенный износ.
- Пренебрежение необходимостью фильтрации масла. Установка насоса в систему без фильтра тонкой очистки – наиболее частая причина преждевременных отказов.
Состав ремкомплекта и часто заменяемые запчасти
Для проведения ремонта или обслуживания насоса шестеренного НШ32-10Д-3 чаще всего требуются следующие компоненты:
| Наименование детали | Причина износа / замена |
|---|
| Комплект уплотнительных манжет (сальников) вала | Потеря эластичности, естественный износ, работа при экстремальных температурах. Признак износа – течь по валу. |
| Уплотнительные кольца (O-rings) фланца и крышек | Пережатие при монтаже, старение резины. Приводят к внешним утечкам в местах стыков. |
| Ведущая и ведомая шестерни в сборе (пара) | Абразивный износ из-за загрязненного масла. Признаки: повышенный шум, снижение производительности более 15%. |
| Подшипники вала | Выработка из-за радиальных нагрузок, несоблюдение соосности при монтаже. Проявляется люфтом и вибрацией. |
| Нажимная пружина и упорный диск (в некоторых модификациях) | Усталость металла при циклических нагрузках. Может влиять на компенсацию торцевых зазоров. |
Примеры заказа и комплектации
При формировании заявки на насос шестеренный НШ32-10Д-3 можно рассмотреть следующие варианты:
- Базовая поставка. Насос НШ32-10Д-3 в индивидуальной упаковке с паспортом.
- Комплект для сервиса. Насос НШ32-10Д-3 + ремкомплект (сальники, уплотнения) + фильтр гидравлический тонкой очистки ФГМ-40.
- Комплект для модернизации. Насос НШ32-10Д-3 + совместимый гидрораспределитель РПГ-32 + набор быстроразъемных соединений.
Для точного подбора комплектации укажите модель вашей техники и имеющуюся гидравлическую схему. Наши специалисты проконсультируют вас и предложат оптимальное решение.
Поставка от ГИДРАВЛИКА по России и СНГ
Компания ГИДРАВЛИКА является официальным поставщиком гидравлического оборудования бренда ГИДРАВЛИК на территории РФ и стран СНГ. Мы обеспечиваем оперативную доставку насоса шестеренного НШ32-10Д-3 в любой регион. Для основных городов, таких как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, доступна доставка в течение 1-2 рабочих дней. В отдаленные регионы России и страны СНГ (Казахстан, Беларусь, Армения, Кыргызстан) отгрузка осуществляется транспортными компаниями в срок 3-7 дней. Все оборудование проходит предпродажную проверку и сопровождается полным пакетом документации.
Выбирая шестеренный насос НШ32-10Д-3 у нас, вы получаете не только качественный продукт с гарантией 24 месяца, но и профессиональную техническую поддержку. Наши инженеры готовы помочь с подбором аналога под вашу существующую систему, дать рекомендации по монтажу и эксплуатации. Для консультации или оформления заказа оставьте заявку через сайт 777-gidra.ru или свяжитесь с нами по контактам, указанным в разделе Контакты.
