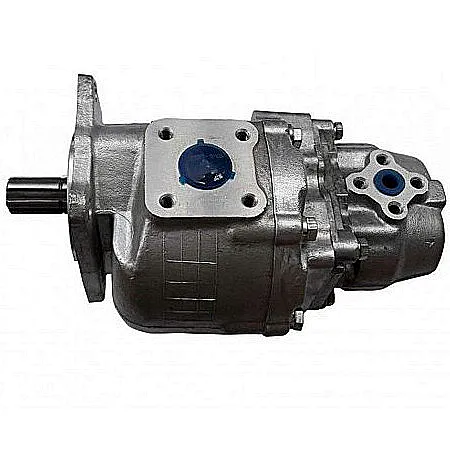

Двухсекционный насос шестеренный НШ50-10Д-3 представляет собой надежный источник рабочего давления в гидравлических системах сельскохозяйственной, строительной и дорожной техники. Его ключевая особенность — одновременное формирование двух независимых потоков масла с разными параметрами подачи, что делает его эффективным решением для комплексного управления несколькими исполнительными органами.
Описание и назначение
Изделие предназначено для установки в гидроприводы, где требуется раздельное питание нескольких контуров, например, основного и вспомогательного. Основная функция насос шестеренный НШ50-10Д-3 — создание и поддержание стабильного давления минерального масла в системах управления навесным оборудованием тракторов, рабочих органами комбайнов, поворотными механизмами погрузчиков.
Габариты, вес и таможенный код
Агрегат отличается надежной конструкцией и умеренными габаритами, что упрощает его монтаж на штатные места техники. Масса изделия составляет 8.65 кг. Для полного понимания размеров ниже приведена таблица с ключевыми параметрами.
| Параметр | Значение |
|---|
| Примерная длина, мм | 285 |
| Примерная ширина, мм | 180 |
| Примерная высота, мм | 165 |
| Масса, кг | 8.65 |
| Код ТН ВЭД (пример) | 8413 60 100 0 |
Код ТН ВЭД 8413 60 100 0 соответствует насосам для жидкостей с рабочим объемом > 18 см³ за оборот.
Прораб говорит новому механику: «Видишь этот насос шестеренный НШ50-10Д-3? Научись с ним дружить. В нашей профессии и технике, и люди должны работать как хорошо смазанные шестеренки – без скрипа и простоя!»
Технические характеристики насоса
Параметры насос шестеренный НШ50-10Д-3 определяют его интеграцию в конкретную гидросистему. Следующая таблица содержит основные эксплуатационные данные агрегата.
| Параметр | Значение для секций |
|---|
| Рабочее давление (номинал/макс.), МПа | 16 / 21 |
| Допустимый диапазон температур рабочей среды, °C | -40 … +80 |
| Тип рабочей среды | Минеральные масла для гидросистем (вязкость 10-150 мм²/с) |
| Присоединительные размеры (резьба выходов) | Соответствует ГОСТ 12448-80 |
| Масса, кг | 8.65 |
| Производительность (подача) при 1450 об/мин, л/мин | 110,8 / 22,8 |
Преимущества и особенности эксплуатации
Выбор модели насос шестеренный НШ50-10Д-3 от бренда ГИДРАВЛИК обеспечивает ряд практических выгод для эксплуатации и сервиса:
Снижение простоев техники. Высокий ресурс и надежность агрегата минимизируют внеплановые остановки для ремонта гидравлики.
Увеличение межсервисного интервала. Оптимальная конструкция узлов трения и использование качественных материалов (металлофторопластовая втулка) продлевают срок службы до планового ТО.
Удобство монтажа и замены. Стандартизированные присоединительные размеры позволяют произвести установку насос шестеренный НШ50-10Д-3 на штатное место без дополнительных переходников.
Стабильность давления в раздельных контурах. Две независимые секции гарантируют стабильную работу двух гидросистем без взаимного влияния, что критично для точного управления.
Широкая совместимость. Агрегат полностью совместим с типовыми отечественными и импортными гидравлическими системами мобильной техники.
Принцип работы в гидросистеме
Работа насос шестеренный НШ50-10Д-3 основана на принципе объемного вытеснения. Вращение от двигателя через приводной вал передается ведущим шестерням обеих секций. В зоне зацепления шестерен создается разрежение, благодаря чему масло из бака через всасывающий канал заполняет впадины между зубьями. Переносимый по корпусу жидкостный объем вытесняется в напорную магистраль, создавая требуемое рабочее давление. Конструктивная особенность двухсекционного насоса — общий привод при раздельных нагнетающих камерах, что и позволяет обслуживать два контура одновременно.
Ресурс работы и влияние условий эксплуатации
Заявленный срок службы насос шестеренный НШ50-10Д-3 составляет не менее 5000 моточасов при работе в номинальном режиме. Агрегат рассчитан на непрерывную эксплуатацию в широком температурном диапазоне. Основные факторы, влияющие на ресурс:
Качество и чистота рабочего масла. Наличие абразивных частиц ускоряет износ шестерен и уплотнений. Обязательна установка фильтра тонкой очистки в напорной линии.
Соблюдение допустимого давления. Работа на предельных значениях (близких к 21 МПа) допустима лишь кратковременно, иначе возможна ускоренная усталость материалов.
Регулярность сервисного обслуживания, включающего контроль уровня масла, замену фильтрующих элементов и проверку герметичности.
Область применения и типы оборудования
Насос шестеренный НШ50-10Д-3 нашел широкое применение в качестве силового узла в составе гидростанций и насосных групп для следующей техники:
Сельскохозяйственные машины: тракторы Беларус (МТЗ), комбайны «Дон», «Вектор», «ACROS».
Строительная и дорожная техника: мини-экскаваторы, бульдозеры, асфальтоукладчики, катки.
Грузоподъемные машины: фронтальные погрузчики, автокраны, манипуляторы.
Промышленное оборудование: прессовое и штамповочное оборудование, линии гидравлической смазки.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности агрегата рекомендуется иметь в запасе ремкомплект. Чаще всего изнашиваются следующие элементы, особенно при нарушениях в системе фильтрации масла или работе на загрязненной рабочей среде.
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты вала | Потеря эластичности из-за высоких температур или несовместимости с маслом, абразивный износ. |
| Торцевые уплотнения (сальники) | Износ рабочей кромки, ведущий к нарушению герметичности и подсосу воздуха. |
| Подшипник (втулка) вала | Естественный износ, недостаточная смазка или загрязнение масла. |
| Ведущая и ведомая шестерни | Абразивный износ зубьев, усталостное выкрашивание при работе на предельном давлении. |
| Уплотнительные прокладки корпуса | «Задубление» материала, механические повреждения при разборке/сборке. |
Условное обозначение (шифр) модели
Маркировка НШ50-10Д-3 подчиняется отраслевой логике и несет полную информацию об изделии:
НШ — Насос Шестеренный.
50 — Рабочий объем первой (основной) секции, приблизительно 49.1 см³.
10 — Рабочий объем второй (дополнительной) секции, приблизительно 10 см³.
Д — Исполнение с 6-шлицевым приводным валом и металлофторопластовой втулкой.
3 — Класс давления, соответствующий номиналу 16 МПа.
Типичные ошибки при подборе насоса
Во избежание некорректной работы системы и преждевременного выхода из строя, при подборе насос шестеренный НШ50-10Д-3 необходимо избегать следующих ошибок:
Ориентация только на геометрию присоединения (фланец, резьба) без учета требуемого рабочего давления и расхода масла для каждой секции.
Неучет температурного диапазона эксплуатации, особенно при работе в условиях Крайнего Севера или в жарком климате.
Игнорирование типа и вязкости рабочей среды. Использование жидкостей, не предназначенных для гидросистем, может привести к разрушению уплотнений.
Подбор по принципу «такой же внешне» без проверки соответствия рабочих объемов и направления вращения вала.
Габаритные и присоединительные чертежи
Рис. 1. Габаритные размеры и конструкция двухсекционного насоса НШ50-10Д-3.
Рис. 2. Схематичное изображение присоединительных портов для всасывания и нагнетания масла.
Проверка совместимости по чертежам позволяет убедиться, что установочные размеры и расположение крепежных отверстий на новом насос шестеренный НШ50-10Д-3 соответствуют посадочному месту на двигателе или коробке отбора мощности заменяемого агрегата.
Варианты оформления заказа
Поставщик ГИДРАВЛИКА предлагает гибкие условия. Вот несколько примеров типовых заказов:
Пример 1: Прямая замена. Заказ партии насосов НШ50-10Д-3 для плановой замены на парке тракторов в агрохолдинге.
Пример 2: Комплект «ремонт+запас». Заказ одного насоса НШ50-10Д-3 на замену вышедшему из строя и одного — в качестве складского запаса.
Пример 3: Поставка под проект. Заказ насосов НШ50-10Д-3 для комплектации новой партии дорожных катков на заводе-изготовителе.
Для оформления заказа или получения спецификации рекомендуем связаться с нашими инженерами через Контакты или воспользоваться формой на сайте.
Специалисты компании ГИДРАВЛИКА осуществляют поставки оригинальных гидравлических компонентов по всей России и странам СНГ. Надежный насос шестеренный НШ50-10Д-3 — это вклад в бесперебойность вашего производства.
