Насос НМШ25П

Описание и назначение гидронасоса

Насос НМШ25П представляет собой роторный шестеренный агрегат промышленного назначения, предназначенный для установки в картерные корпуса масляных систем. Основная функция данного устройства – обеспечение стабильной подачи рабочей жидкости в системы питания и смазки объёмных гидроприводов. Агрегат широко используется в гидравлических системах управления тракторной, сельскохозяйственной и дорожной техники. Конструкция насоса НМШ25П гарантирует бесперебойную циркуляцию масла, предотвращая сухое трение и преждевременный износ ответственных узлов оборудования.

Основные технические параметры и масса

Масса агрегата находится в диапазоне от 12 до 15 килограмм в зависимости от конкретного исполнения. Габаритные размеры составляют 200 мм в длину, 150 мм в ширину и 180 мм в высоту. Код ТН ВЭД для данного вида продукции – 8413.50.000. Условное обозначение модели НМШ25П расшифровывается следующим образом: «Н» – насос, «М» – мотор, «Ш» – шестеренный, «25» – номинальная подача в литрах в минуту, «П» – промышленное исполнение. Изделие изготавливается в соответствии с требованиями ГОСТ 13824-84.

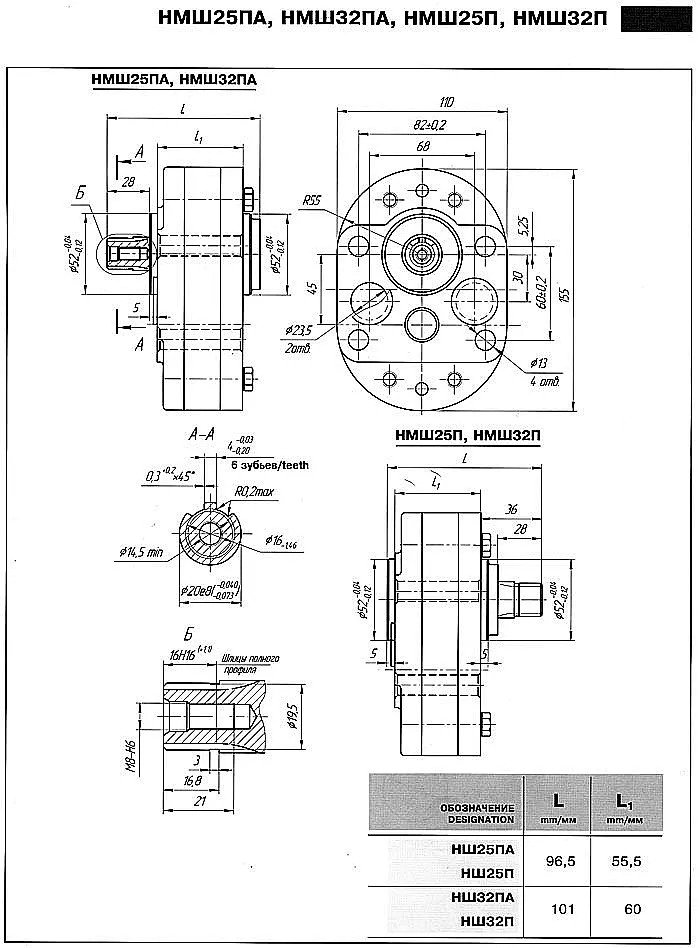

Рис. 1. Чертеж с габаритными и присоединительными размерами насоса НМШ25П. Фланцевое исполнение согласно ГОСТ 12817-93.

На производстве спросили у насоса НМШ25П, почему он такой надёжный. Он ответил: «Я просто всегда держу давление!»

Конструкция и технические характеристики

Технические характеристики насоса НМШ25П определяют его возможности и сферу применения.

Принцип работы в гидравлической системе

Функционирование насоса НМШ25П основано на классическом принципе вытеснения жидкости парой шестерен внутреннего зацепления. Вращение ведущей шестерни, получаемое от приводного вала двигателя или редуктора, создает разрежение в камере всасывания. Под действием этого разрежения рабочая жидкость поступает из гидробака через всасывающий патрубок. В зоне нагнетания зубья шестерен, входя в зацепление, вытесняют масло в напорную магистраль гидросистемы. Такая схема обеспечивает минимальную пульсацию подачи, что критически важно для стабильной работы смазочных систем и точного позиционирования в гидроприводах. Конструкция насоса НМШ25П позволяет осуществлять запуск без предварительного заполнения картера.

Преимущества и особенности эксплуатации

Ключевые выгоды от использования насоса НМШ25П:

• Высокая надежность и увеличенный ресурс. Корпус из чугуна СЧ20 и термически обработанные шестерни из стали обеспечивают устойчивость к абразивному износу и коррозии, что продлевает срок службы всего силового агрегата.

• Стабильность давления и расхода. Конструкция с внутренним зацеплением обеспечивает плавную, практически бесшумную работу с минимальными пульсациями, что положительно сказывается на точности работы управляющей гидравлики.

• Совместимость с типовыми гидросистемами. Стандартизированные присоединительные размеры (фланец по ГОСТ 12817-93) упрощают монтаж насоса НМШ25П на большинство отечественных тракторов, станков и прессового оборудования, сокращая время на проведение ремонтных и модернизационных работ.

• Адаптивность к условиям работы. Устройство сохраняет работоспособность в широком температурном диапазоне и при значительных вибрационных нагрузках, что характерно для эксплуатации в сельском хозяйстве, дорожном строительстве и карьерных работах.

• Снижение общих эксплуатационных издержек. Длительный срок службы и доступность запасных частей и ремкомплектов для насоса НМШ25П минимизируют затраты на техническое обслуживание и простои оборудования.

Ресурс работы и температурный режим

Расчетный срок службы насоса НМШ25П при соблюдении всех регламентных требований превышает 10 000 моточасов. Допустимый диапазон температур рабочей жидкости составляет от -40°C до +80°C. Для обеспечения такого ресурса критически важны два фактора: качество фильтрации масла и соблюдение рекомендованных параметров его вязкости. Использование фильтров грубой и тонкой очистки с тонкостью фильтрации не ниже 25 мкм является обязательным условием. Гарантийный срок эксплуатации изделия составляет 24 месяца с момента ввода в эксплуатацию.

Область применения и совместимое оборудование

Промышленный насос НМШ25П применяется в качестве основного или подпитывающего насоса в следующих типах техники и установок:

• Сельскохозяйственная и тракторная техника: тракторы МТЗ-80/82, К-700/701 «Кировец», комбайны «Дон-1500», погрузчики.

• Дорожно-строительное оборудование: катки ДУ-31, асфальтоукладчики, авто грейдеры.

• Промышленное станочное оборудование: прессы кузнечно-штамповочные, гильотинные ножницы, металлорежущие станки с ЧПУ, гидравлические подъемники.

• Специальная техника: экскаваторы (например, ЭО-2621), лесозаготовительные машины, буровые установки.

• Гидростанции и насосные группы для систем централизованной смазки на металлургических и перерабатывающих предприятиях.

Габаритные и присоединительные размеры (проверка совместимости)

Для корректного подбора и замены насоса НМШ25П в существующей системе необходимо сверить не только фланцевое присоединение по ГОСТ 12817-93, но и межосевое расстояние валов, а также расположение крепежных отверстий. Чертеж выше (Рис.1) содержит все необходимые размеры для сопоставления с монтажной площадкой. Особое внимание следует уделить соосности приводного вала, так как ее нарушение ведет к повышенному износу уплотнений и подшипниковых узлов.

Состав ремонтного комплекта и наиболее изнашиваемые детали

Для оперативного восстановления работоспособности насоса НМШ25П рекомендуется использование ремкомплектов.

Типичные ошибки при подборе и замене

Распространенные ошибки, которых следует избегать:

1. Ориентация только на тип присоединения. Подбор исключительно по фланцу без учета требуемой производительности (подачи 25 л/мин) и номинального давления (10 МПа) может привести к неэффективной работе системы или перегрузке насоса.

2. Пренебрежение температурным диапазоном. Установка насоса НМШ25П в системы, работающие при постоянных температурах за пределами допустимого диапазона (-40…+80°C), резко снижает ресурс уплотнений и вязкость масла, что вызывает кавитацию.

3. Несоответствие типа рабочей среды. Использование жидкостей на водной основе или с агрессивными присадками, не рекомендованных производителем, ведет к разрушению резиновых уплотнений и коррозии внутренних поверхностей.

4. Игнорирование необходимости качественной фильтрации. Отказ от установки фильтра или использование фильтров с недостаточной тонкостью очистки (менее 25 мкм) является основной причиной преждевременного выхода насоса НМШ25П из строя.

Примеры оформления и комплектации заказа

В зависимости от потребностей заказчика возможны различные варианты поставки насосов серии НМШ:

Пример 1. Базовая поставка для ремонта: Насос НМШ25П в стандартной промышленной комплектации – 1 шт., упаковка, паспорт изделия.

Пример 2. Комплект для модернизации гидросистемы: Насос НМШ25П (1 шт.) + фильтр тонкой очистки масла Г41-34 (1 шт.) + комплект прокладок для монтажа.

Пример 3. Поставка для сервисного центра: Насос НМШ25П (3–5 шт.) + ремонтные комплекты (2–3 шт.) для обеспечения быстрого восстановления техники клиентов.

Где купить насос НМШ25П с доставкой по России и СНГ

Насос НМШ25П от российского производителя ГИДРАВЛИК поставляется напрямую компанией ГИДРАВЛИКА. Мы гарантируем соответствие всех изделий требованиям ГОСТ, контроль качества на всех этапах производства и полное техническое сопровождение. Наши специалисты помогут не только выбрать насос НМШ25П, но и подобрать полный аналог для замены в существующей гидросистеме.

Осуществляем оперативную доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению и другие. Для консультации по техническим параметрам, наличию на складе и оформления заказа перейдите в раздел Контакты или свяжитесь с нами через сайт 777-gidra.ru.
