П-КВБ-6А-Пневмоклапан быстрого выхлопа П-КВБ-6А

Пневмоклапан быстрого выхлопа П-КВБ-6А представляет собой элемент управления пневмосистемой, предназначенный для увеличения скорости перемещения рабочих органов пневмоцилиндров за счет сокращения сопротивления на линии выхлопа. Данный пневмоклапан быстрого выхлопа устанавливается непосредственно на исполнительное устройство или максимально близко к нему. Продукция марки ГИДРАВЛИК соответствует требованиям нормативных документов и подходит для интеграции в промышленные линии.

Описание и назначение

Изделие модели пневмоклапан быстрого выхлопа П-КВБ-6А служит одним из ключевых элементов для повышения скорости работы пневмоприводов. Его основная задача – обеспечить минимальный путь для выхода воздуха из полости цилиндра при реверсе. Без применения такого клапана воздух вынужден проходить длинный путь через распределитель, что создает дополнительное сопротивление и замедляет движение штока. Пневмоклапан П-КВБ-6А монтируется в непосредственной близости от приводного механизма.

Основные параметры изделия

Устройство характеризуется условным проходом 6 мм и предназначено для работы с давлением сжатого воздуха от 0,1 до 1,0 МПа. Присоединительный размер – коническая резьба К1/4. Эксплуатация возможна в широком диапазоне температур при условии соответствия воздушной среды заявленным требованиям. Пневмоклапан быстрого выхлопа П:КВБ-6А отличается компактными размерами и небольшим весом, что упрощает процесс монтажа.

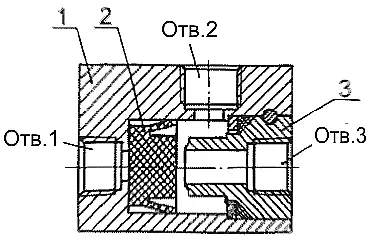

Схематическое изображение внутреннего устройства пневмоклапана быстрого выхлопа П-КВБ-6А с обозначением рабочих портов.

Пневмоклапан быстрого выхлопа П-КВБ-6А состоит из корпуса, подвижного клапана с лепестком и направляющей втулки. Три основных отверстия предназначены для подключения линии управления, соединения с исполнительным механизмом и сброса воздуха в атмосферу.

Хороший инженер подбирает пневмоклапан быстрого выхлопа не по принципу «главное, чтобы резьба подошла», а по принципу «главное, чтобы цилиндр успевал за тактом станка».

Принцип действия и функционал

Работа пневмоклапана быстрого выхлопа основана на автоматическом переключении потоков воздуха. В исходном состоянии, когда давление на управляющем порту отсутствует, полость цилиндра через клапан напрямую соединена с атмосферным отверстием. При подаче управляющего сигнала сжатый воздух перемещает пневмоклапан П-КВБ-6А в крайнее положение. Лепесток клапана отжимается, открывая путь воздуху из распределителя в рабочий цилиндр, при этом выход в атмосферу перекрывается. При снятии управляющего давления клапан под действием пружины и давления в полости цилиндра возвращается, мгновенно соединяя её с атмосферой. Воздух сбрасывается по кратчайшему пути, что многократно ускоряет обратный ход привода.

Преимущества и особенности эксплуатации

• Увеличение производительности оборудования. Сокращение времени обратного хода штока цилиндра за счет моментального сброса давления повышает общее быстродействие технологического цикла.
• Простота монтажа и обслуживания. Компактная конструкция и стандартное присоединение К1/4 позволяют быстро интегрировать пневмоклапан быстрого выхлопа в существующую систему без серьезных переделок.
• Надежность и долгий ресурс. Использование качественных материалов обеспечивает стабильную работу клапана даже в условиях интенсивной циклической нагрузки.
• Совместимость с типовыми системами. Пневмоклапан П-КВБ-6А рассчитан на работу с очищенным воздухом стандартного качества, что делает его универсальным для большинства цеховых пневмосетей.
• Возможность установки в любом положении. Конструкция не имеет пространственных ограничений по ориентации, что расширяет возможности компоновки оборудования.

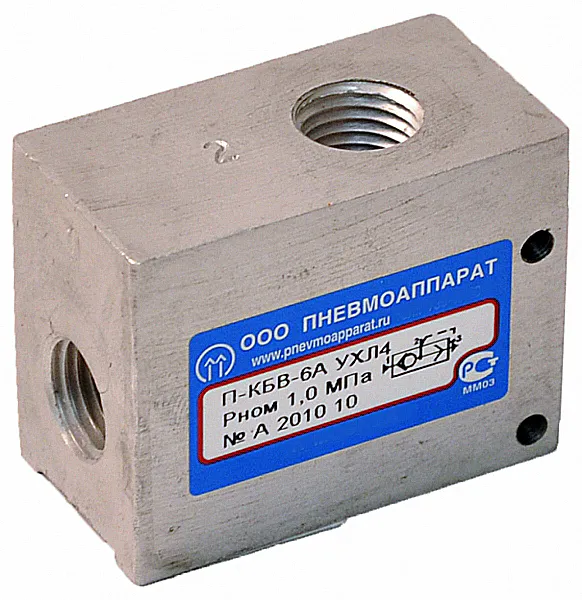

Лицевая сторона пневмоклапана быстрого выхлопа П-КВБ-6А с маркировкой портов.

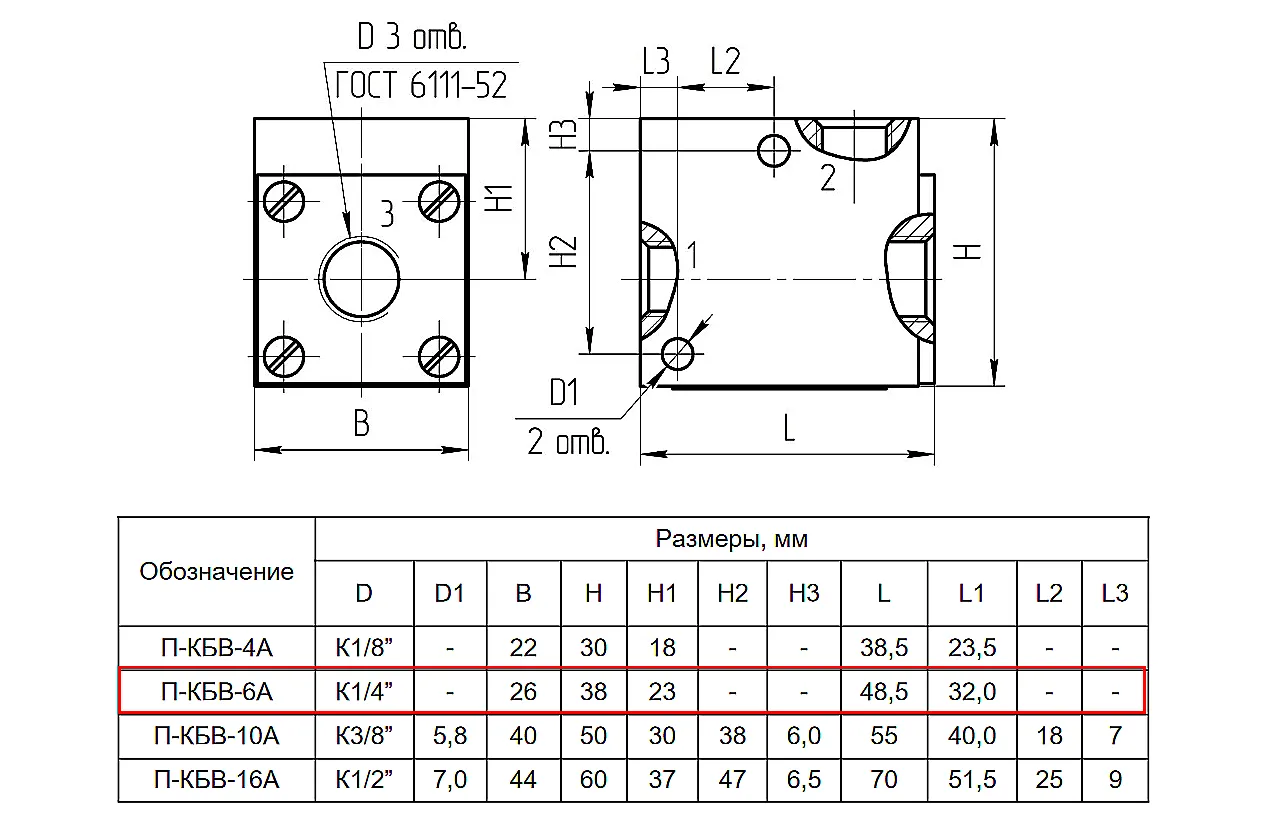

Боковой вид изделия с обозначением присоединительной резьбы К1/4.

Технические требования и условия работы

Для обеспечения заявленного ресурса и безотказной работы пневмоклапана быстрого выхлопа П-КВБ-6А важно соблюдать условия эксплуатации. Рабочая среда – сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433. В воздухе должна присутствовать масляная аэрозоль (2–4 капли на 1 м³) с вязкостью 10–35 мм²/с при 50°C. Диапазон температур окружающей среды определяется климатическим исполнением. Устройство устойчиво к вибрациям I степени жесткости по ГОСТ 28988.

Области применения

Данные пневмоклапаны быстрого выхлопа востребованы везде, где требуется высокая скорость работы пневмоприводов: в станкостроении (позиционеры, зажимы, механизмы подачи), на прессовом оборудовании, в упаковочных и сортировочных линиях, роботизированных комплексах. Эффективность использования П-КВБ-6А особенно заметна в контурах с большими объемами цилиндров и длинными магистралями.

Типичные ошибки при подборе и монтаже

• Подбор только по типу резьбы. Необходимо учитывать условный проход и пропускную способность K_v, соответствующие расходу воздуха конкретного цилиндра.
• Игнорирование качества рабочей среды. Установка клапана в систему без достаточной фильтрации и смазки воздуха приводит к быстрому износу уплотнений и залипанию.
• Неправильное подключение портов. Перепутывание входа, выхода и атмосферного отвода ведет к некорректной работе системы или её полной неработоспособности.

Расшифровка условного обозначения

Маркировка П-КВБ-6А имеет следующую структуру:
П – пневматический;
КВБ – клапан быстрого выхлопа;
6 – условный проход в мм;
А – тип исполнения (вариант присоединения и конструкции).

Информация о заказе и поставках

Компания ГИДРАВЛИКА осуществляет поставки оригинальных изделий бренда ГИДРАВЛИК, включая пневмоклапан быстрого выхлопа П-КВБ-6А, по всей территории Российской Федерации и в страны СНГ. Доставка возможна в любые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты помогут подобрать необходимую модификацию под параметры вашей системы и проконсультируют по вопросам подключения. Для оформления заявки воспользуйтесь формой обратной связи на сайте или свяжитесь с нами через раздел Контакты.
