Пневмоклапан быстрого выхлопа П-КБВ представляет собой запорно-регулирующую арматуру, применяемую в пневматических системах управления. Основное назначение данного устройства – существенное повышение быстродействия пневмоприводов за счёт сокращения пути выхода отработанного воздуха в атмосферу.
Описание и назначение пневмоклапанов быстрого выхлора серии П-КБВ
Устройства соответствуют техническим требованиям ГОСТ и предназначены для работы в составе управляющих систем промышленного оборудования, станков, манипуляторов и другой техники, где критически важна высокая скорость срабатывания пневмоцилиндров.
Основные параметры и габариты
Линейка пневмоклапанов включает модели с условным проходом от 4 до 16 мм. Масса изделий варьируется от 0,07 до 0,40 кг. Для оформления таможенных деклараций используется код ТН ВЭД, уточняемый при заказе.

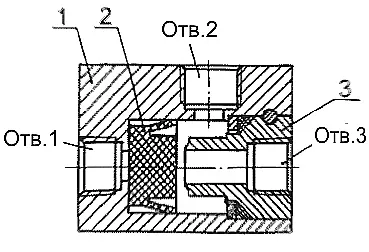

Внешний вид и схематическое устройство пневмоклапана быстрого выхлопа П-КВБ-10А с обозначением подводящего, исполнительного и выхлопного каналов.
В технической документации для корректного подбора необходимы следующие данные:
| Модель клапана (П-КБВ) | Диаметр условного прохода, мм | Тип резьбы подключения | Масса, кг (приблизительная) |
|---|
| 4А | 4 | К 1/8" | 0,07 |
| 6А | 6 | К 1/4" | 0,11 |
| 10А | 10 | К 3/8" | 0,25 |
| 16А | 16 | К 1/2" | 0,40 |
– Почему инженер-пневматик при работе с пневмоклапаном быстрого выхлопа всегда выглядит спокойным?
– Потому что он знает, что у него проблемы выходят наружу самым быстрым путём!
Технические характеристики пневмоклапанов П-КБВ
Клапаны данного типа рассчитаны на эксплуатацию в умеренном климате категории УХЛ и О по ГОСТ 15150. Рабочие и конструктивные параметры сведены в таблицу.
| Параметр | П-КБВ-4А | П-КБВ-6А | П-КБВ-10А | П-КБВ-16А |
|---|
| Рабочее давление, МПа | 0,1 – 1,0 |
| Пропускная способность Кv (наполнение), м³/час, не менее | 0,3 | 0,8 | 2,5 | 4,0 |
| Пропускная способность Кv (выхлоп), м³/час, не менее | 0,6 | 1,6 | 3,0 | 5,8 |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с содержанием распылённого машинного масла |
| Климатическое исполнение | УХЛ, О (категория размещения 4) |
| Присоединительные размеры (резьба) | К 1/8" | К 1/4" | К 3/8" | К 1/2" |
Преимущества и особенности эксплуатации
Использование пневмоклапана быстрого выхлопа в управляющих контурах обеспечивает ряд значимых производственных выгод:
- Снижение времени цикла оборудования: Уменьшение сопротивления выхлопной линии напрямую увеличивает скорость обратного хода пневмоцилиндра, сокращая общее время технологической операции.
- Повышение надёжности системы: Установка такой арматуры непосредственно у привода минимизирует влияние длины и конфигурации трубопроводов на динамику системы.
- Универсальность монтажа: Пневмоклапан быстрого выхлопа может быть установлен в любом пространственном положении, что упрощает инсталляцию в стеснённых условиях.
- Стандартизованное подключение: Исполнения с метрической и трубной резьбой совместимы с большинством типовых фитингов и портов на промышленном оборудовании.
- Длительный ресурс работы: Простая конструкция с минимальным количеством движущихся частей обеспечивает высокую износостойкость при условии подачи очищенного воздуха.
Принцип работы пневмоклапана быстрого выхлопа
В исходном состоянии, когда на входной порт не подаётся давление, исполнительный канал соединён с атмосферным выпускным отверстием через внутрикорпусные полости. При подаче сжатого воздуха во входное отверстие последний воздействует на запорный элемент (клапан или мембрану), перемещая его и перекрывая путь к атмосферному выходу. Одновременно открывается проход из входного порта к исполнительному. Таким образом, воздух поступает к приводу.
При сбросе давления на входе усилия со стороны исполнительной линии возвращают запорный элемент в исходное положение. Канал привода напрямую соединяется с атмосферным выходом, а входной порт перекрывается. За счёт кратчайшего пути, минуя всю обратную магистраль, происходит практически мгновенный сброс давления из полости цилиндра, обеспечивая высокую скорость его движения.
Температурный режим и срок службы
Оборудование рассчитано на эксплуатацию в температурных пределах, определённых климатическим исполнением. Ключевым фактором, влияющим на ресурс, является качество подготовки воздуха. Несоблюдение требований к чистоте (класс загрязненности не грубее 10 по ГОСТ 17433) и наличию смазки (2–4 капли масла на 1 м³ воздуха) приводит к ускоренному износу уплотнений и заеданию подвижных элементов. При соблюдении регламента обслуживания и фильтрации ресурс работы исчисляется миллионами циклов.

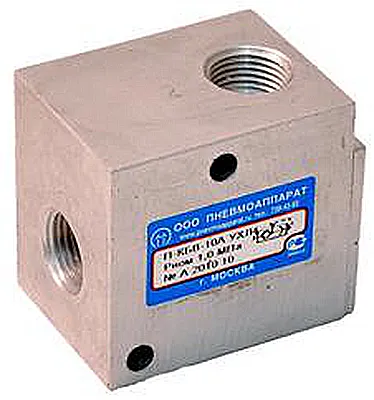

Вид модели П-КВБ-10А со стороны монтажных и присоединительных отверстий.
Область применения и типовое оборудование
Пневмоклапаны быстрого выхлопа серии П-КБВ находят применение во всех отраслях, где используются пневматические приводы, требующие высокой скорости срабатывания:
- Металлообрабатывающие станки: Для ускорения циклов зажима, подачи инструмента, выброса готовой детали.
- Прессовое, штамповочное оборудование: Повышение производительности за счёт сокращения времени холостого хода.
- Автоматические линии и роботизированные комплексы: Обеспечение точного позиционирования и быстрого возврата манипуляторов.
- Упаковочные машины: Повышение скорости работы пневмоприводов, управляющих запечатыванием, отсечкой, маркировкой.
- Спецтехника: В системах управления муфтами, блокировками, тормозами.
Состав ремонтного комплекта и типовые заменяемые элементы
Конструкция клапана модульная, что облегчает сервисное обслуживание. Чаще всего требуют замены следующие изнашиваемые детали:
- Уплотнительные манжеты и кольца. Износ происходит из-за абразивных частиц в воздухе и естественного старения эластомера.
- Возвратная пружина. Потеря упругости может привести к несрабатыванию клапана в исходное положение.
- Запорный золотник (клапан). Механический износ от контакта с седлом или попадания твёрдых включений.
- Направляющие втулки. Изменение геометрии затрудняет перемещение клапана.
Типичные ошибки при подборе пневмоклапана быстрого выхлопа
- Выбор исключительно по резьбе подключения. Необходимо в первую очередь учитывать требуемый условный проход (Ду) для обеспечения необходимого расхода воздуха (пропускной способности Кv).
- Игнорирование давления в системе. Клапаны серии П-КБВ работают в диапазоне от 0,1 до 1,0 МПа. Применение вне этих пределов недопустимо.
- Несоответствие типа рабочей среды. Использование для других газов или жидкостей без изменения конструкционных материалов и уплотнений.
- Пренебрежение требованиями к фильтрации и смазке воздуха. Это основная причина преждевременных отказов.
Условное обозначение и кодировка моделей
Расшифровка индекса модели (на примере П-КБВ-10А):
- П – изделие пневматическое.
- КБВ / КВБ – клапан быстрого выхлопа.
- 10 – условный проход в миллиметрах (Dу 10 мм).
- А – исполнение/модификация.

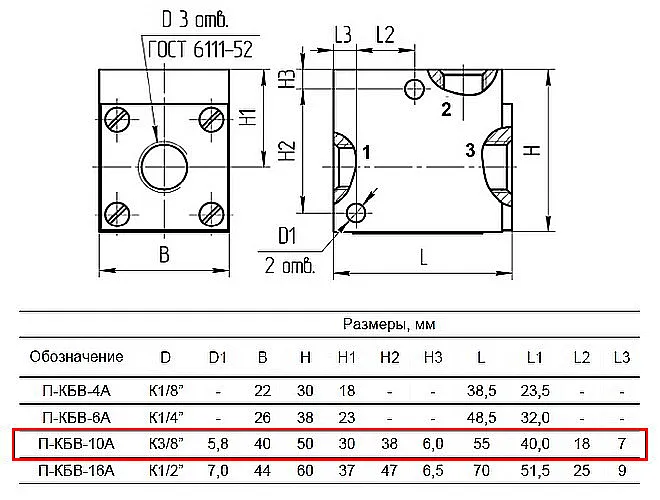

Чертёж с габаритными и присоединительными размерами для монтажа пневмоклапана быстрого выхлопа.
Габаритные и присоединительные размеры
Для точного соответствия монтажным местам на существующем оборудовании необходимо сверить межосевые расстояния крепёжных отверстий и тип резьбы на портах. Каждая модель в серии имеет свои габариты, подробно отражённые в конструкторской документации. Пневмоклапан быстрого выхлопа П-КБВ-10А крепится двумя винтами М5, а модель П-КБВ-16А – двумя винтами М6.
Примеры заказа пневмоклапанов быстрого выхлопа
Для корректного оформления заявки следует указать следующие данные:
- Пневмоклапан быстрого выхлопа П-КБВ-10А. Базовая модель с условным проходом 10 мм и резьбой подключения К 3/8”.
- Пневмоклапан быстрого выхлопа П-КБВ-6А. Для систем с меньшим расходом воздуха.
- Полный комплект для обслуживания линии: включая клапаны, фитинги, крепёж и ремкомплекты для обеспечения бесперебойной работы.
Наши специалисты помогут подобрать оптимальную модификацию под ваши параметры давления и расхода.
