Пневмоблок управления ПБУ 2 является ключевым компонентом, предназначенным для интеграции в автоматизированные линии и станки. Его основная задача – управление линией МФК-2 и станками моделей МОК-3 и МОК-4, обеспечивая стабильность работы всего пневматического контура.
Назначение и основные функции пневмоблока ПБУ 2
Данный пневмоблок управления выполняет комплекс из пяти функций, обеспечивая гибкое и надежное управление пневмосистемой. Функционал включает в себя регулирование параметров рабочего давления в системе, осуществление постоянного контроля за его уровнем, а также управление подачей сжатого воздуха к потребителям. Кроме того, пневмоблок управления отвечает за регулирование скорости движения исполнительных механизмов – пневмоприводов, как в прямом, так и в обратном направлении. Это делает его универсальным элементом для широкого спектра задач в промышленной автоматике.
ГИДРАВЛИК
| Параметр |
Значение для ПБУ 2-ХХ |
Примечание |
| Условный проход (Ду) |
10 мм |
Размер присоединения |
| Номинальное давление |
1.0 МПа (10.0 кгс/см²) |
Максимальное рабочее давление |
| Минимальное давление питания |
0.25 МПа (2.5 кгс/см²) |
Нижний порог для начала работы |
| Номинальный расход воздуха |
не менее 0.5 м³/мин |
При давлении на выходе 0.4 МПа |
| Масса, не более |
3.00 кг |
Вес изделия |
| Код ТН ВЭД |
8481 20 100 0 |
Клапаны для трубопроводов |
Габариты и вес пневмоблока управления ПБУ 2 оптимизированы для монтажа на стандартную монтажную плиту, что упрощает его установку и обслуживание в составе сложных пневматических станций.
Работа пневмоблока управления основана на взаимодействии встроенных электромагнитных клапанов, редукционных и регуляторов расхода. Сжатый воздух от источника поступает на вход блока, где происходит его фильтрация и подготовка. Далее, в зависимости от управляющего электрического сигнала, осуществляется направление потока и регулировка его параметров для питания пневмопривода.
Преимущества и особенности эксплуатации
Выбор пневмоблока управления ПБУ 2 от бренда ГИДРАВЛИК предоставляет эксплуатанту ряд ключевых преимуществ при организации пневмосистем.
- Снижение простоев. Интегрированное решение объединяет несколько функций в одном корпусе, что сокращает количество соединений, потенциальных мест утечек и упрощает диагностику неисправностей.
- Увеличение ресурса системы. Надежная конструкция и применение качественных материалов обеспечивают стабильную работу пневмоблока управления в условиях вибрации и циклических нагрузок.
- Удобство монтажа и замены. Стандартизированные присоединительные размеры и монтаж на плите позволяют быстро интегрировать блок как в новые, так и в модернизируемые системы станков МОК.
- Стабильность управляющих параметров. Механические и электромагнитные компоненты пневмоблока точного действия гарантируют повторяемость циклов срабатывания, что критично для технологических процессов.
- Совместимость с типовыми сетями. Конфигурация по напряжению постоянного (12, 24, 48, 110 В) и переменного тока (24, 36, 110, 220, 380 В при 50 Гц) позволяет легко адаптировать пневмоблок управления к существующей электрической части оборудования.
Принцип работы в составе пневмосистемы
Пневмоблок управления ПБУ 2 функционирует как распределительно-регулирующий узел. Сжатый воздух очищенный и подготовленный подается на входной штуцер блока. В зависимости от полученной электрической команды срабатывают соответствующие электромагнитные клапаны, направляя поток к исполнительному механизму. Встроенный редукционный клапан позволяет устанавливать требуемое рабочее давление в линии, а дросселирующие элементы – регулировать скорость подачи воздуха, тем самым управляя плавностью и скоростью хода пневмоцилиндра или другого привода. Данный пневмоблок управления обеспечивает полный цикл управления: от подачи воздуха до возврата штока в исходное положение.
Инженер спрашивает у техника: «Что у тебы не работает?» А техник отвечает: «Весь этот пневмоблок управления!» – «А какой конкретно?» – «Да ПБУ 2, который ХХ, на нем же написано: „УХЛ4“ – ухлопали, уже четыре раза пытался запустить!»
| Параметр |
Значение |
| Рабочее давление |
До 1.0 МПа (10 кгс/см²) |
| Диапазон температур эксплуатации |
-15°C до +40°C (УХЛ4) |
| Тип рабочей среды |
Сжатый очищенный воздух |
| Присоединительные размеры |
Dу = 10 мм |
| Производительность |
От 0.5 м³/мин |
| Напряжение питания |
DC 12-110V, AC 24-380V 50/60 Гц |
Область применения и типичное оборудование
Основная сфера применения пневмоблока управления ПБУ 2 – это промышленное оборудование, использующее в качестве рабочего органа пневматику. Конкретно, он используется для управления линией МФК-2, а также станками моделей МОК-3 и МОК-4. Данные станки и линии широко применяются в металлообработке, деревообработке, упаковке и сборке. Универсальность блока позволяет его использовать в других установках, где требуется точное управление несколькими функциями пневмопривода: в автоматизированных линиях подачи и позиционирования, зажимных устройствах, станках с ЧПУ, где пневматика отвечает за вспомогательные операции.
Состав ремкомплекта и часто выходящие из строя элементы
Для поддержания работоспособности пневмоблока управления важен запас уплотнений и быстроизнашиваемых деталей.
| Наименование запчасти |
Типичная причина износа |
| Уплотнительные кольца (манжеты) |
Естественный износ, перепады температур, наличие абразива в воздухе |
| Возвратные пружины электромагнитных клапанов |
Усталость металла от цикличной работы |
| Золотники регулирующих клапанов |
Износ рабочих поверхностей при грязном или неосушенном воздухе |
| Резиновые диафрагмы |
Расслоение и потеря эластичности из-за масляных паров и давления |
Типичные ошибки при подборе пневмоблока управления
Неверный подбор компонента может привести к некорректной работе оборудования или преждевременному выходу его из строя.
- Несоответствие условного прохода. Выбор пневмоблока управления по размеру резьбы без учета требуемого расхода воздуха (0.5 м³/мин для ПБУ 2) приводит к потерям давления и недостаточной скорости привода.
- Игнорирование параметров давления. Применение блока в системе, где рабочее давление превышает номинальное (1.0 МПа), чревато разрушением уплотнений и внутренних каналов.
- Работа вне температурного диапазона. Эксплуатация при температурах ниже -15°C или выше +40°C может вызвать повреждение резиновых элементов и изменение характеристик.
- Несоответствие типа рабочей среды. Пневмоблок управления рассчитан на очищенный воздух. Подача нефильтрованного, влажного или агрессивного газа резко сокращает ресурс.
- Подача несовместимого электрического напряжения. Несоблюдение требований по напряжению и частоте (AC/DC, Вольты, Герцы) приводит к мгновенному выходу из строя катушек электромагнитов.
Расшифровка условного обозначения модели
Маркировка товара содержит всю необходимую информацию для его идентификации и заказа:
- ПБУ 2 – тип изделия: пневмоблок управления, серия 2.
- ХХ – индекс, обозначающий конкретный вариант электрического исполнения (напряжение и род тока).
- УХЛ4 – климатическое исполнение: умеренный и холодный климат, категория размещения 4 (в отапливаемых помещениях).
- Ду=10мм – условный проход (диаметр) 10 миллиметров.
- 5Р2 231;П-Д10,ПКР122-12 – сопутствующие обозначения, связанные с заводской комплектацией и схемой подключения.
- Монтаж на плите – способ установки изделия.

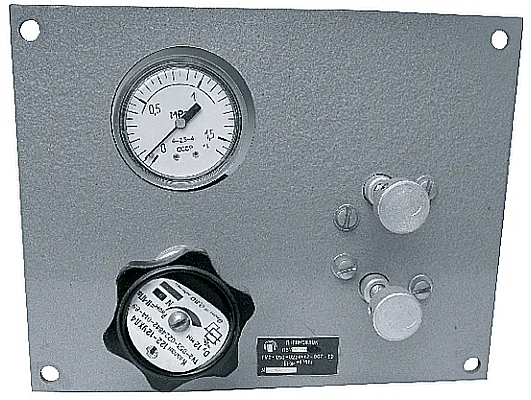

Пневмоблок управления ПБУ 2-ХХ УХЛ4, вид спереди, подключения Dу 10 мм

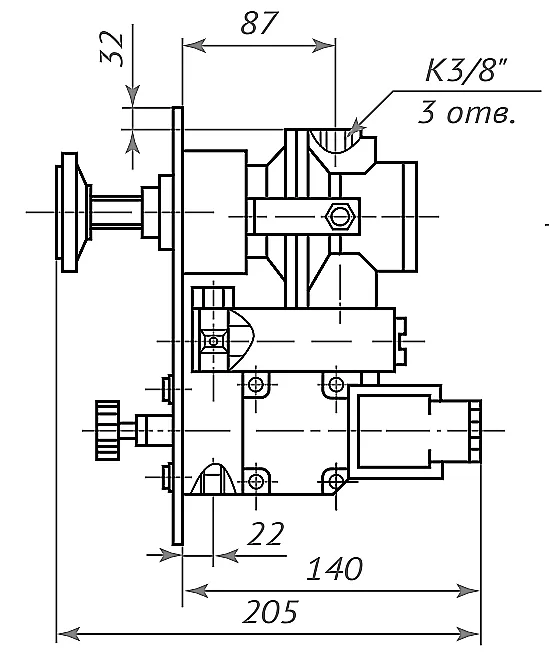

Пневмоблок управления ПБУ 2-ХХ УХЛ4, вид сбоку, клеммная коробка и электромагнитные клапаны

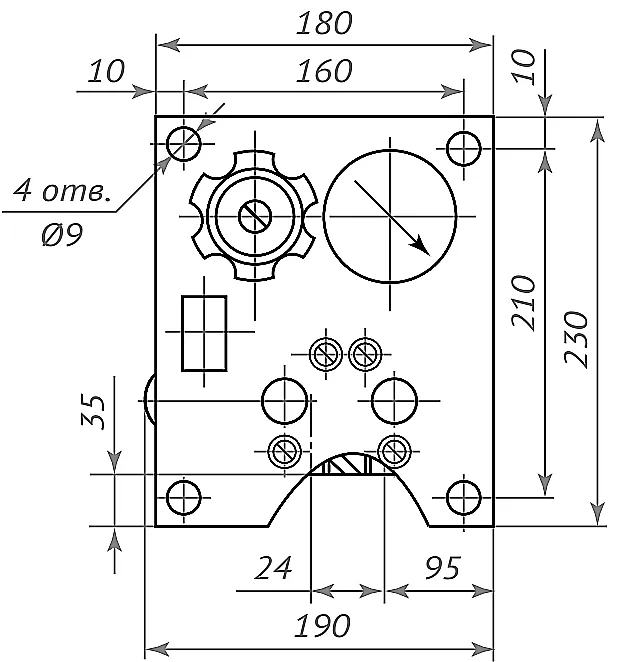

Пневмоблок управления ПБУ 2-ХХ УХЛ4, монтажная плита, установочные размеры
Примеры заказа комплектующих и аналогов
При оформлении заказа важно точно указать требуемую модификацию пневмоблока управления. Вот несколько типовых вариантов:
- Базовая модель: ПБУ 2-ХХ УХЛ4 (Ду=10мм, 5Р2 231;П-Д10,ПКР122-12, монтаж на плите). Подбор напряжения питания осуществляется по запросу.
- Модель для другого давления питания: В линейке представлены пневмоблоки управления с разными диапазонами входного давления. Требуется уточнение на этапе консультации.
- Модель с иным типом присоединения: При необходимости адаптации под существующий трубопровод возможно исполнение с другой резьбой или переходниками. Конфигурация уточняется по размерам.
Температурный режим работы и ресурс
Пневмоблок управления ПБУ 2 предназначен для работы в климатическом исполнении УХЛ4, что подразумевает эксплуатацию в отапливаемых промышленных помещениях при температуре окружающего воздуха от -15°C до +40°C. Срок службы изделия напрямую зависит от соблюдения условий эксплуатации: качества подаваемого воздуха (обязательна фильтрация и осушение), частоты и качества технического обслуживания (замена фильтров, проверка уплотнений), а также соблюдения номинального давления (1.0 МПа). При соблюдении регламента ресурс пневмоблока управления исчисляется десятками тысяч циклов срабатывания.
Чтобы получить консультацию по подбору аналога, совместимого с вашей системой, или оформить заказ, свяжитесь с нашими инженерами.
