Устройство осушки воздуха П-УОБ-2М.16

Устройство осушки воздуха П-УОБ-2М.16 представляет собой автоматический осушитель сжатого воздуха, работающий по принципу безнагревной адсорбции. Оно предназначено для подготовки воздуха в системах пневмоприводов станков, прессов, машин и технологического оборудования, где требуются стабильные параметры влажности.

Описание и назначение

Устройство осушки воздуха П-УОБ-2М.16 обеспечивает глубокую осушку сжатого воздуха до точки росы не выше -20°C при давлении 0,63 МПа. Основная функция – удаление паров воды и масла из воздушной магистрали, что повышает надёжность и ресурс пневмооборудования, предотвращает коррозию и обледенение.

Разработано для эксплуатации в условиях умеренного и холодного климата (исполнения УХЛ и О) в закрытых помещениях.

Габариты, вес и код ТН ВЭД

Оборудование обладает компактными размерами для удобства монтажа в существующие трубопроводные схемы. Код ТН ВЭД для данного типа оборудования – 8421 39 800 9.

Почему устройство осушки воздуха – лучший друг пневматика? Потому что оно никогда не даёт обстановке «закиснуть»!

Полный комплекс технических характеристик

Технические параметры устройства осушки воздуха П-УОБ-2М.16 обеспечивают стабильную работу в стандартных условиях пневмосистем.

Преимущества и особенности эксплуатации

Устройство осушки воздуха П-УОБ-2М.16 предлагает ряд преимуществ для производственных и сервисных компаний:

• Высокая степень осушки: Гарантированное значение точки росы -20°C защищает пневмолинии и инструмент от конденсата и обмерзания.
• Полная энергонезависимость: Работает исключительно от энергии сжатого воздуха, не требуя подключения к электрической сети, воде или пару, что упрощает монтаж и снижает эксплуатационные расходы.
• Автоматизация процесса: Встроенная пневматическая система управления самостоятельно переключает циклы адсорбции и регенерации, минимизируя участие оператора.
• Увеличение ресурса оборудования:
• Снижение простоев: Предотвращение неполадок, связанных с влагой и масляными парами, ведёт к повышению общей надёжности пневмосистемы.

Как функционирует устройство осушки воздуха

Принцип работы устройства осушки воздуха П-УОБ-2М.16 основан на адсорбции. Сжатый воздух, предварительно очищенный от крупных примесей, подаётся в один из двух адсорберов, заполненных селикагелем. Этот синтетический пористый материал эффективно поглощает молекулы воды и масляных паров.

Параллельно второй адсорбер находится в режиме регенерации. Часть уже осушенного воздуха, расширяясь, направляется через него, вынося захваченную влагу в атмосферу. Управление переключением циклов осуществляется пневмосистемой по таймеру. Таким образом, процесс осушки идёт непрерывно.

Температурный режим и срок службы

Оборудование рассчитано на непрерывную работу в диапазоне температур окружающей среды, определённом климатическим исполнением (УХЛ для умеренно-холодного климата). Основной фактор, влияющий на ресурс – качество подаваемого сжатого воздуха и степень его предварительной очистки. Регулярное техническое обслуживание, включая замену фильтрующих элементов предварительной очистки и самого адсорбента по мере истощения, позволяет достичь заявленного ресурса в 20 000 часов.

Сферы применения и типы оборудования

Устройство осушки воздуха П-УОБ-2М.16 применяется в различных отраслях промышленности, где используется пневматический инструмент и оборудование:

• Металлообрабатывающие и деревообрабатывающие станки с ЧПУ.
• Прессовое и штамповочное оборудование.
• Сборочные и покрасочные линии.
• Пневмосистемы транспортных средств (в автосервисах).
• Пищевая и упаковочная промышленность (для исключения конденсата).
• Лабораторное и измерительное оборудование, чувствительное к влаге.

Это важный компонент для централизованных систем подготовки сжатого воздуха на производственных предприятиях.

Состав ремкомплекта и часто заменяемые элементы

Для поддержания работоспособности устройства осушки воздуха П-УОБ-2М.16 необходим своевременный сервис. Ниже приведены элементы, требующие периодической замены.

Типичные ошибки при подборе

Некорректный выбор осушителя может привести к неэффективной работе или повреждению оборудования:

• Игнорирование расхода воздуха: Подбор устройства по диаметру присоединения без учёта фактического потребления м³/мин приведёт к недосушке или избыточным потерям давления.
• Несоответствие требуемой точке росы: Выбор модели с недостаточно низкой точкой росы для конкретных климатических условий или технологических требований.
• Пренебрежение предварительной очисткой: Подача неочищенного от масел и механических примесей воздуха резко сокращает ресурс адсорбента и забивает фильтры.
• Неучёт минимального входного давления: Работа при давлении ниже 0,4 МПа может нарушить корректный цикл регенерации и снизить эффективность осушки.

Расшифровка условного обозначения

Маркировка модели подчиняется следующей логике:

• П – Пневматическое.
• УОБ – Устройство Осушки Воздуха.
• 2М – Модификация (в данном случае с автоматическим переключением циклов).
• 16 – Условный диаметр прохода (Ду) в миллиметрах.

Примеры заказа и комплектации

При оформлении заказа важно указать полное обозначение согласно технической документации. Примеры:

• Базовая модель: Устройство осушки сжатого воздуха П-УОБ-2М.16 ТУ2-053-4790340-03-92.
• Альтернативный типоразмер: Для больших расходов можно рассмотреть модель П-УОБ-2М.20 с Ду=20 мм и повышенной производительностью.
• Сервисный комплект: Дополнительно можно заказать набор сменных фильтрующих элементов и адсорбента для планового техобслуживания.

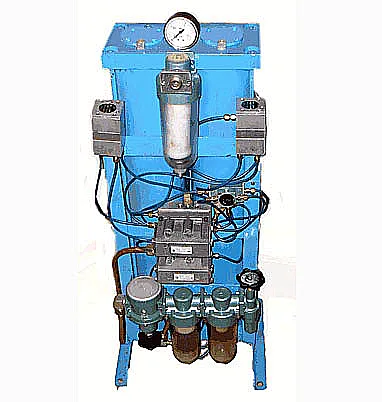

Фотография устройства осушки воздуха П-УОБ-2М.16. Видны адсорберы, блок фильтров и пневмораспределитель системы управления.

Принципиальная схема, иллюстрирующая циклы адсорбции и регенерации в устройстве осушки.

Вопросы и ответы по эксплуатации

Как подобрать нужную модель осушителя для моей пневмосистемы?
Ключевыми параметрами являются рабочее давление (должно быть в диапазоне от 0,4 до 1,0 МПа для П-УОБ-2М.16), требуемая производительность по осушенному воздуху (м³/мин) и необходимая точка росы. Для точного подбора рекомендуем обратиться к техническим специалистам компании 777-gidra.ru.

Какие сроки поставки устройства по России и есть ли оно на складе?
Наличие оборудования на собственном складе в Москве позволяет организовать оперативную отгрузку. Сроки доставки в регионы РФ и страны СНГ зависят от удалённости и составляют от 3 до 14 дней. Точную информацию по наличию и срокам можно уточнить по телефону или через форму на сайте.

Каковы основные требования к качеству входящего воздуха и условиям эксплуатации?
Для долговечной работы необходимо, чтобы входящий сжатый воздух был очищен не грубее 10 класса по ГОСТ 17433-80 (твердые частицы размером до 10 мкм). Оборудование предназначено для установки в закрытых отапливаемых помещениях категории размещения 4 по ГОСТ 17150 (среднегодовая температура от +1°C до +35°C).

Можно ли использовать этот осушитель в существующей системе с другим оборудованием?
Да, устройство осушки П-УОБ-2М.16 универсально и совместимо с большинством промышленных пневмосистем. Присоединительная резьба К1/2" является стандартной. Для интеграции важно обеспечить соответствие по расходу и давлению. Консультанты помогут подобрать аналог или совместимое решение для вашего оборудования.

Завершение

Оборудование бренда ГИДРАВЛИК является надёжным решением для подготовки сжатого воздуха на российских промышленных предприятиях. Поставки по всей территории России и в страны СНГ осуществляет компания ГИДРАВЛИКА. Мы гарантируем качество продукции, предоставляем техническую документацию и консультации по подбору. Для заказа или получения подробной информации о устройстве осушки воздуха П-УОБ-2М.16 свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
