Пневмоцилиндры серии ...-080х0100 УХЛ4, соответствующие международному стандарту ISO 6431, представляют собой компактные и надежные приводные элементы для пневматических систем. Данные изделия предназначены для преобразования энергии сжатого воздуха в механическое возвратно-поступательное движение штока. Они широко применяются в станкостроении, автоматизированных технологических линиях, подъемно-транспортном оборудовании и других областях промышленной автоматизации. Основной функцией этих пневмоцилиндров является перемещение рабочих органов, зажим, подача и позиционирование с усилием до 5 кН.
Основная серия включает модификации с диаметром поршня 80 мм и ходом штока 100 мм. Климатическое исполнение УХЛ4 предполагает эксплуатацию в закрытых помещениях с искусственно регулируемым микроклиматом в условиях умеренного и холодного климата. Общая монтажная длина цилиндра в собранном состоянии (без учета хода) составляет 202 мм. Код ТН ВЭД для данного типа оборудования, как правило, относится к группе 8412.21.000.0 (пневматические силовые установки и двигатели).
| Параметр |
Значение для диаметра поршня 80 мм |
| Монтажная длина (L), мм |
202 |
| Ход поршня, мм |
100 |
| Примерный диапазон масс, кг |
От 1.8 до 2.5 (зависит от исполнения) |
| Код ТН ВЭД (ориентировочно) |
8412.21.000.0 |
Исполнения и основные параметры
В рамках серии ...-080х0100 УХЛ4 ISO 6431 поставляются четыре базовые модификации, различающиеся конструктивным исполнением и наличием дополнительной функции: ПЦ 11-80х100, ПЦ 11М-80х100, ПЦ 41–80х100, ПЦ 41М–80х100. Все они рассчитаны на номинальное рабочее давление 1,0 МПа (10 бар) и оснащены односторонним штоком. Присоединительная резьба для подвода сжатого воздуха унифицирована и составляет 3/8" дюйма. Цилиндры с индексом «11» в обозначении имеют встроенную систему торможения в конце хода, что обеспечивает плавное замедление подвижных частей и снижает ударные нагрузки. Исполнения с литерой «М» оснащены магнитным кольцом на поршне для взаимодействия с внешними датчиками положения, позволяющими контролировать выдвижение и втягивание штока в системах автоматического управления.
Наладчик спрашивает у нового пневмоцилиндра УХЛ4: «Ну как, готов к работе?» А тот отвечает: «Давление есть – уже качаюсь!»
Технические характеристики
Пневмоцилиндры данной серии отличаются высокой надежностью и точным соответствием заявленным параметрам. Ниже приведены ключевые эксплуатационные характеристики, общие для всех модификаций серии ...-080х0100 УХЛ4 ISO 6431.
| Параметр |
Значение или описание |
| Диаметр поршня, мм |
80 |
| Рабочее давление номинальное, МПа |
1,0 |
| Давление страгивания (начало движения), МПа, не более |
0,04 |
| Толкающее усилие при 1,0 МПа, Н |
5024 |
| Тянущее усилие при 1,0 МПа, Н |
4644 |
| Время торможения (для исполнений с торможением) при давлении 0,4 МПа, сек, не более |
10 |
| Тип рабочей среды |
Сжатый воздух, очищенный от влаги и масел |
| Температурный диапазон эксплуатации, °C |
От +5 до +40 (для УХЛ4) |
| Присоединительная резьба подвода воздуха |
3/8" |
Преимущества и особенности эксплуатации
Пневмоцилиндры стандарта ISO 6431, в том числе модель ...-080х0100 УХЛ4, обладают рядом конкурентных преимуществ, которые делают их выбором для ответственных производственных задач.
1. Увеличение ресурса работы и снижение простоев. Наличие встроенного торможения в моделях ПЦ 11 и ПЦ 11М существенно смягчает удар в конце хода, что минимизирует износ как самого цилиндра, так и приводимого механизма. Это напрямую влияет на межремонтные интервалы и общий срок службы оборудования.
2. Стабильность работы и точность позиционирования. Низкое давление страгивания (0,04 МПа) обеспечивает четкое начало движения даже при незначительном изменении управляющего сигнала. Это важно для систем, требующих высокой повторяемости циклов.
3. Унификация и совместимость. Полное соответствие стандарту ISO 6431 гарантирует взаимозаменяемость габаритных и присоединительных размеров с продукцией большинства мировых производителей. Это упрощает модернизацию существующих линий и поиск аналогов.
4. Интеграция в автоматизированные системы. Исполнения с магнитом («М») позволяют легко внедрять электронную систему контроля положения с помощью датчиков Холла, что критически важно для построения гибких автоматических линий.
Принцип работы и устройство
Пневмоцилиндры данной серии работают по классическому принципу преобразования давления сжатого воздуха в линейное перемещение. Сжатый воздух через присоединительные отверстия с резьбой 3/8" подается в одну из поршневых полостей – штоковую или бесштоковую. Под действием давления поршень со штоком перемещается, совершая рабочий ход. Вторая полость в это время соединена с атмосферой для выхода воздуха. В моделях с торможением (ПЦ 11, ПЦ 11М) на заключительном отрезке хода специальный механизм (дросселирующее устройство) плавно замедляет движение поршня, предотвращая жесткий удар о крышку цилиндра. Управление направлением движения осуществляется с помощью внешнего распределителя (пневмоклапана). В конструкцию входят гильза (труба) цилиндра, поршень с уплотнениями, шток, направляющие втулки, торцевые крышки и демпфирующие элементы (в исполнениях с торможением).
Температурный режим и ресурс
Пневмоцилиндры исполнения УХЛ4 рассчитаны на работу в температурном диапазоне от +5 до +40 °C. Непрерывный режим работы допускается при условии соблюдения номинального давления и использования подготовленной рабочей среды – сжатого воздуха, очищенного от конденсата, абразивных частиц и избыточного масла. Ресурс работы изделия напрямую зависит от качества фильтрации воздуха, частоты рабочих циклов и своевременности сервисного обслуживания. При соблюдении регламента и использовании фильтров-влагоотделителей с тонкостью очистки не ниже 40 мкм, средний ресурс цилиндра до капитального ремонта может достигать нескольких миллионов циклов. Ключевыми факторами, сокращающими срок службы, являются: работа при повышенной влажности и запыленности, несоответствующая вязкость смазки, превышение максимального давления и несоблюдение температурных ограничений. Регулярная проверка состояния уплотнений и очистка штока от загрязнений – обязательные процедуры для поддержания производительности.

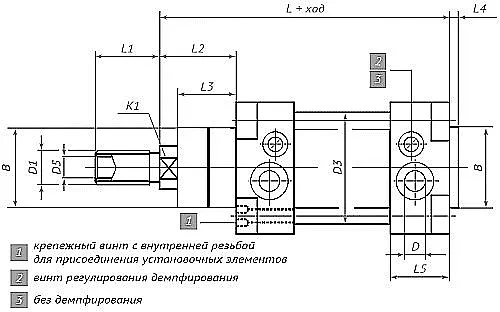

Чертеж с габаритными и присоединительными размерами пневмоцилиндра стандарта ISO 6431 диаметром 80 мм.
Область применения
Пневмоцилиндры серии ...-080х0100 УХЛ4 применяются в различных отраслях промышленности и сервиса, где требуется надежный и экономичный линейный привод.
Оборудование и техника: Станки с ЧПУ (фрезерные, токарные) – для смены инструмента, зажима заготовок. Прессовое оборудование – для выброса деталей, подачи листового материала. Сборочные и упаковочные автоматические линии – для толкателей, фиксаторов, манипуляторов. Подъемно-транспортные механизмы – для откидных платформ и блокирующих устройств. Спецтехника – в системах управления люками, дверьми, тормозами. Использование данных пневмоцилиндров позволяет повысить надежность и автоматизацию технологических процессов в машиностроении, металлообработке, деревообработке и пищевой промышленности.
Состав ремкомплекта и часто заменяемые элементы
Для обеспечения ремонтопригодности пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431 поставляются ремкомплекты, включающие наиболее подверженные износу детали. Ниже приведен типовой перечень запчастей для цилиндров данного типоразмера.
| Наименование запчасти / уплотнения |
Тип износа и условия замены |
| Уплотнительное кольцо поршня |
Потеря герметичности, увеличенный переток между полостями, падение усилия. |
| Манжета штока (сальник) |
Утечка воздуха вдоль штока, загрязнение внутренней полости. |
| Направляющая втулка штока |
Появление люфта штока, неравномерный износ уплотнений. |
| Демпфирующие кольца и уплотнения торможения (для ПЦ 11, 11М) |
Ухудшение демпфирующих свойств, жесткий удар в конце хода. |
| Магнитное кольцо (для исполнений «М») |
Потеря магнитных свойств, неверное срабатывание датчика. |
Типичные ошибки при подборе
Некорректный выбор пневмоцилиндра может привести к преждевременному выходу из строя или неудовлетворительной работе системы.
1. Игнорирование необходимости торможения. Выбор модели без демпфирования (ПЦ 41) для приложений с высокой инерционной нагрузкой и жесткими конечными упорами ведет к разрушительным ударам и сокращению ресурса.
2. Несоответствие типа рабочей среды. Использование неочищенного или чрезмерно маслянистого сжатого воздуха вызывает ускоренный износ уплотнений и засорение внутренних каналов.
3. Подбор только по присоединительным размерам. Необходимо учитывать не только резьбу подключения (3/8"), но и габаритные размеры (в частности, длину L и L1), чтобы обеспечить возможность монтажа в существующую конструкцию.
4. Неучет наличия магнита для датчиков. Если система автоматизации требует обратной связи о положении штока, необходимо выбирать исполнения с литерой «М». Обратная замена на цилиндр без магнита потребует переделки системы контроля.
5. Пренебрежение климатическим исполнением. Установка цилиндров УХЛ4 в неотапливаемых помещениях или на открытом воздухе в условиях российской зимы приведет к отказу из-за замерзания конденсата и потери эластичности уплотнений.
Условное обозначение и расшифровка индекса
Обозначение цилиндра серии ...-080х0100 УХЛ4 ISO 6431 строится по следующему принципу: ПЦ XY-80х100 УХЛ4.
ПЦ – общее обозначение пневмоцилиндра.
X – ряд конструктивного исполнения: «1» – с торможением, «4» – без торможения.
Y – вариант исполнения: «1» – без магнита, «1М» – с магнитом на поршне. Для ряда 4 аналогично: «41» – без магнита, «41М» – с магнитом.
80 – диаметр поршня в миллиметрах.
100 – ход поршня в миллиметрах.
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150: для умеренного и холодного климата в закрытых отапливаемых помещениях.
Схема с указанием размеров для проверки совместимости и монтажа пневмоцилиндра.
Как проверить совместимость по габаритным размерам
Для корректной замены или установки нового пневмоцилиндра ...-080х0100 УХЛ4 ISO 6431 необходимо сравнить ключевые размеры с имеющимся образцом или посадочным местом.
1. Монтажная длина (L). Это расстояние между плоскостями передней и задней крышек в исходном (втянутом) положении штока. Значение 202 мм является критическим для определения свободного пространства в конструкции.
2. Присоединительная резьба (D и D1). Цилиндр имеет две точки подключения: одна обычно на задней крышке (резьба M20x1,5), другая на передней (резьба K 3/8"). Необходимо убедиться, что применяемые фитинги или штуцеры подходят по типу и размеру резьбы.
3. Размеры посадочных отверстий и межосевое расстояние (E). Для крепления цилиндра часто используются отверстия в проушинах (D4 = M10) с межосевым расстоянием E = 100 мм. Эти параметры должны соответствовать крепежным элементам на оборудовании.
Примеры оформления заказа
В зависимости от требуемого функционала, заказ может включать следующие типовые артикулы серии ...-080х0100 УХЛ4 ISO 6431.
Пример 1. Базовая модель с демпфированием. Заказ: Пневмоцилиндр ПЦ 11-80х100 УХЛ4 ISO 6431. Характеристики: диаметр 80 мм, ход 100 мм, с торможением, без магнита. Рекомендован для общего промышленного применения, где требуется плавный останов.
Пример 2. Модель для автоматизированной линии. Заказ: Пневмоцилиндр ПЦ 11М-80х100 УХЛ4 ISO 6431. Характеристики: с торможением и магнитным кольцом. Используется в системах с обратной связью по положению штока.
Пример 3. Экономичная модель для простых операций. Заказ: Пневмоцилиндр ПЦ 41–80х100 УХЛ4 ISO 6431. Характеристики: без торможения, без магнита. Применяется в системах с невысокой инерцией или при наличии внешних амортизаторов.
Поставка и сервис
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем прямые поставки оригинальных пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431, а также их сервисное сопровождение. Наши инженеры готовы провести бесплатную техническую консультацию и помочь с подбором аналога под вашу существующую гидравлическую или пневматическую систему. Доставка организована по всей территории Российской Федерации и стран СНГ, включая ключевые промышленные центры: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Для получения коммерческого предложения или уточнения деталей оставьте заявку через форму на сайте https://777-gidra.ru или свяжитесь с нашими специалистами через раздел Контакты.
