Описание и назначение пневмораспределителя ПР03М11
Пневмораспределитель ПР03М11 УХЛ4 является ключевым компонентом для систем управления, основанных на энергии сжатого воздуха. Основная его функция заключается в точном направлении и переключении потоков воздуха, что позволяет управлять исполнительными механизмами промышленного оборудования. Конструкция и характеристики устройства оптимально подходят для комплектации систем, работающих в контролируемых производственных помещениях.
Вес, габаритные размеры и код ТН ВЭД
Модель ПР03М11 относится к компактным устройствам управления. Её вес не превышает 0,09 килограмм, что облегчает монтаж в ограниченном пространстве. Основные размерные параметры изделия представлены в таблице ниже. Для корректного таможенного оформления поставок используется код ТН ВЭД 8481 80 990 0, который относится к клапанам для трубопроводов.
| Параметр | Значение |
|---|
| Масса, кг, не более | 0,09 |
| Условный проход, мм | 2,5 |
| Типовые габариты (присоединительные) | Стандартное исполнение под резьбовое подключение. Точные размеры монтажных поверхностей зависят от типа корпуса. |
Инженер наладчик спрашивает у нового пневмораспределителя: «Ты долго проработаешь при таком давлении?» А тот ему в ответ: «Да без проблем! У меня в характеристиках прописано — до 1,0 МПа, это вам не шарики дуть!»
Технические характеристики пневмораспределителя ПР 03 М11
| Характеристика | Значение для модели М11 |
|---|
| Номинальное рабочее давление (МПа / бар) | 1,0 МПа / 10 бар |
| Диапазон давлений срабатывания | От 0,14 до 1,0 МПа (1,4–10 бар) |
| Условный проход, мм | 2,5 |
| Пропускная способность (Kv), м³/ч, не менее | 0,1 |
| Максимальная сила на органах управления, Н | 20 |
| Масса, кг, не более | 0,09 |
| Тип рабочей среды | Сжатый воздух, очищенный по ГОСТ 17433 (загрязненность не грубее 10) |
| Вязкость масла в воздухе (при +50 °С) | 10–35 мм²/с |
| Содержание масла в воздухе | 1–2 капли на 1 м³ |
Преимущества и особенности эксплуатации
Использование пневмораспределителя ПР03М11 в гидравлических и пневматических контурах приносит ряд эксплуатационных преимуществ для сервисных и производственных компаний.
Ключевые выгоды:
1. Стабильность работы в диапазоне давлений. Устройство гарантированно функционирует при давлении от 0,14 до 1,0 МПа, что позволяет интегрировать его в схемы с переменными нагрузками.
2. Снижение риска простоя оборудования. Надежное исполнение и соответствие климатическим нормам УХЛ4 минимизируют вероятность внезапных отказов из-за условий окружающей среды.
3. Увеличение ресурса сопряженных компонентов системы. Четкое и своевременное срабатывание распределителя снижает ударные нагрузки на исполнительные механизмы, такие как пневмоцилиндры.
4. Простота монтажа и обслуживания. Компактные габариты и стандартные присоединительные размеры упрощают процесс установки. Конструкция предусматривает возможность быстрой замены типовых уплотнений.
5. Совместимость с типовыми промышленными системами. Параметры по качеству воздуха (очистка, вязкость масла) соответствуют общепринятым нормам для стационарных промышленных пневмосистем.
Принцип работы в составе пневмосистемы
Пневмораспределитель ПР 03 М11 функционирует как управляемый клапан, устанавливаемый в магистраль сжатого воздуха. Управляющий сигнал (пневматический или механический) воздействует на золотник или другую запирающую систему внутри корпуса распределителя. Это приводит к переключению каналов: поток воздуха перенаправляется из входного порта (нагнетание) к одному из выходных портов, либо происходит сброс давления в атмосферу. Таким образом, устройство дистанционно управляет включением, выключением или изменением направления движения пневмоприводов. Внутренние уплотнения и каналы обеспечивают минимальные потери давления и высокую скорость отклика системы.
Температурный режим работы и срок службы
Модель ПР03М11 имеет климатическое исполнение УХЛ4, которое рассчитано на эксплуатацию в закрытых помещениях с искусственно регулируемым микроклиматом, где температура окружающей среды поддерживается в положительном диапазоне. Распределитель рассчитан на продолжительную работу в циклическом режиме с частыми включениями и выключениями. Основными факторами, напрямую влияющими на ресурс работы изделия, являются:
• Соблюдение требований к чистоте и влажности сжатого воздуха.
• Наличие в воздушном потоке смазки (масла) указанной вязкости в рекомендованном количестве.
• Соблюдение допустимого диапазона рабочих давлений.
• Своевременное проведение технического обслуживания и замена изнашиваемых компонентов.
Область применения и типы оборудования
Данный пневмораспределитель востребован в различных отраслях промышленности для управления исполнительными механизмами. Чаще всего его применяют в составе:
• Станочного оборудования (координатные столы, зажимные устройства, позиционеры).
• Автоматизированных линий сборки и упаковки.
• Прессового и формующего оборудования с пневмоприводами.
• Систем управления технологическими заслонками и клапанами.
• Контрольно-измерительных и испытательных стендов.
• Пневматических систем промышленных роботов и манипуляторов.
Типичные ошибки при подборе пневмораспределителя
Неверный выбор модели может привести к некорректной работе системы или преждевременному выходу устройства из строя. Рекомендуем избегать следующих распространенных ошибок:
1. Подбор исключительно по типу резьбы. Важно учитывать не только присоединительный размер, но и пропускную способность (Kv), которая должна соответствовать расходу воздуха в системе. Недостаточная пропускная способность распределителя создаст недопустимые потери давления.
2. Игнорирование требований к качеству воздуха. Установка распределителя ПР03М11 в систему без необходимой подготовки воздуха (фильтрация, осушение, добавка масла) резко сокращает его ресурс.
3. Превышение допустимого давления. Номинальное давление в 1,0 МПа является предельным значением. Постоянная работа на пределе или с превышением этого параметра приводит к ускоренному износу.
4. Несоответствие температурному диапазону. Использование в условиях, выходящих за рамки климатического исполнения УХЛ (например, на открытом воздухе без подогрева), недопустимо.
Разбор обозначения модели
Маркировка ПР03М11 УХЛ4 имеет четкую структуру, расшифровка которой помогает понять основные характеристики изделия:
ПР — Пневматический Распределитель.
03 — порядковый номер типа конструкции или серии.
М11 — конкретное исполнение модели в рамках серии. Буква «М» часто указывает на тип управления или конструктивное исполнение.
УХЛ4 — климатическое исполнение и категория размещения: «УХЛ» — для районов с умеренным и холодным климатом, «4» — для работы в закрытых помещениях с искусственно регулируемыми условиями.
Изображения и габаритные чертежи
Визуальное представление о конструкции и монтажных размерах пневмораспределителя ПР 03 М11 УХЛ4 можно получить из представленных изображений.

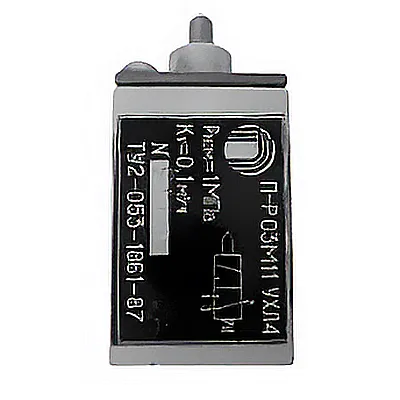

Общий вид пневмораспределителя ПР03М11, демонстрирующий компактный корпус.

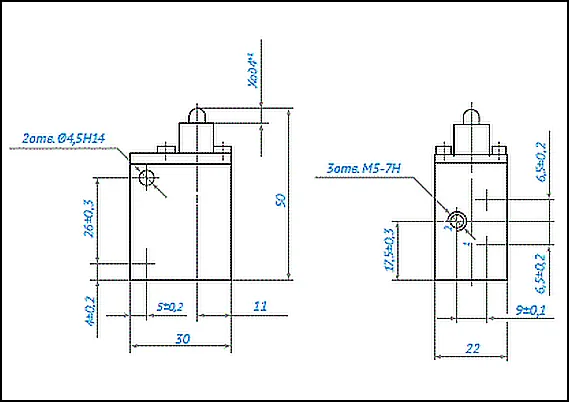

Вид сбоку для оценки габаритных размеров и расположения присоединительных портов.
Примеры оформления заказа
При заказе необходимо указать точную маркировку изделия. Как правило, заказ формируется по модели ПР03М11 УХЛ4. Для уточнения специфики можно указывать различные параметры:
1. Базовый вариант: ПР03М11 УХЛ4 — стандартное исполнение для работы в условиях регулируемого микроклимата.
2. Для систем с особыми требованиями к управлению могут рассматриваться модификации с другим типом управляющего сигнала (например, электрический).
3. При интеграции в существующую систему важно согласовать тип и размер резьбы на присоединительных патрубках для обеспечения герметичности подключения.
