Пневмораспределитель ПР03М12 — это компактное и надежное устройство, предназначенное для управления направлением потока сжатого воздуха в пневматических системах промышленного оборудования. Модель ПР03М12 обеспечивает точное и быстрое переключение каналов, что критически важно для автоматизации технологических процессов. Устройство рассчитано на работу с очищенным воздухом, качество которого регламентируется стандартами.
Основные параметры и технические характеристики
Ключевые эксплуатационные параметры пневмораспределителя ПР03М12 обеспечивают его стабильную работу в составе различных пневмосистем. Ниже приведены подробные технические данные.
| Параметр |
Значение для ПР03М12 |
| Условный проход, мм |
2,5 |
| Рабочее (номинальное) давление, МПа |
1,0 |
| Пропускная способность (Kv), м³/ч, не менее |
0,1 |
| Давление срабатывания, МПа |
0,14 – 1,0 |
| Максимальное усилие на органе управления, Н |
15 |
| Тип рабочей среды |
Сжатый воздух, очищенный по ГОСТ 17433 (загрязненность не грубее 10) |
| Рекомендуемая вязкость масла в воздухе при +50°C, мм²/с |
10 – 35 |
| Содержание масла в воздухе |
1-2 капли на 1 м³ |
| Климатическое исполнение |
УХЛ (для умеренного и холодного климата) |
Габариты, вес и код ТН ВЭД
Пневмораспределитель ПР03М12 отличается малыми габаритами и массой, что упрощает его интеграцию в существующие системы. Для корректного таможенного оформления при международных поставках используется соответствующий код товарной номенклатуры.
| Параметр |
Значение |
| Масса, кг, не более |
0,13 |
| Типовые габаритные размеры |
Компактное исполнение, точные размеры уточняйте по чертежам |
| Код ТН ВЭД |
8481 80 990 0 (Пневматическая арматура для трубопроводов) |
Приходит инженер на завод и спрашивает: «Почему ваш пневмораспределитель ПР03М12 такой популярный?» Ему отвечают: «Потому что он всегда знает, куда направить поток… и никогда не теряет давление!»
Преимущества и особенности эксплуатации
Выбор пневмораспределителя ПР03М12 для оснащения промышленных линий обеспечивает ряд существенных эксплуатационных выгод.
- Высокая надежность и ресурс работы. Конструкция устройства минимизирует износ подвижных частей при соблюдении требований к чистоте рабочей среды.
- Стабильность работы в широком диапазоне давлений. Распределитель уверенно функционирует при давлениях от 0,14 до 1,0 МПа, что покрывает нужды большинства пневмосистем.
- Удобство монтажа и подключения. Компактный корпус и стандартные присоединительные размеры упрощают установку и замену устройства.
- Совместимость с типовыми промышленными системами. ПР03М12 легко интегрируется в существующие пневматические магистрали станков, прессов и другой техники.
- Снижение эксплуатационных затрат. Минимальное обслуживание и длительный срок службы сокращают простой оборудования и затраты на ремонт.
Принцип работы в составе пневмосистемы
Пневмораспределитель ПР03М12 выполняет функцию направляющего клапана. Сжатый воздух от компрессора или ресивера подается на входное отверстие устройства. Внутренний запорно-регулирующий элемент (золотник или тарельчатый клапан) под воздействием управляющего сигнала (пневматического или механического) перемещается, перенаправляя поток воздуха к нужному выходному каналу. Это позволяет управлять работой пневмоцилиндров, приводов, заслонок и других исполнительных механизмов.
Температурный режим, ресурс и условия для долговечной работы
Распределители серии ПР03М12 рассчитаны на эксплуатацию в условиях умеренного и холодного климата (УХЛ). Рекомендуется установка в помещениях с контролируемым микроклиматом для исключения конденсации влаги и попадания абразивной пыли. Ресурс работы устройства напрямую зависит от качества фильтрации подаваемого воздуха, соблюдения норм по содержанию масла и отсутствия гидроударов в системе. При корректной эксплуатации и регулярном плановом обслуживании пневмораспределитель демонстрирует длительный и безотказный срок службы.
Область применения и типовое оборудование
Данный тип распределителей востребован в различных отраслях промышленности, где требуется автоматическое управление пневмоприводами.
- Металлообработка: станки с ЧПУ, координатные столы, зажимные устройства.
- Прессовое оборудование: пневмопрессы для штамповки, гибки, сборки.
- Упаковочные и фасовочные линии: приводы транспортеров, дозаторов, манипуляторов.
- Деревообработка: пневмоподача заготовок, системы удаления стружки.
- Роботизированные комплексы: управление захватами и позиционерами.
Использование пневмораспределителя ПР03М12 эффективно на любом оборудовании с циклическими операциями, требующими быстрого и точного переключения воздушных потоков.
Типичные ошибки при подборе пневмораспределителя
Избегайте следующих распространенных ошибок, которые могут привести к некорректной работе или поломке.
- Выбор только по типу резьбы. Необходимо учитывать соответствие пропускной способности (Kv) реальному расходу воздуха в системе.
- Игнорирование давления срабатывания. Управляющий сигнал должен находиться в диапазоне 0,14–1,0 МПа, иначе распределитель может не переключаться.
- Пренебрежение качеством рабочей среды. Установка без фильтра тонкой очистки и влагоотделителя резко снижает ресурс уплотнений и подвижных частей.
- Несоответствие климатическому исполнению. Установка устройства УХЛ в неотапливаемых помещениях с экстремально низкими температурами без дополнительной защиты.
Расшифровка условного обозначения модели
Маркировка ПР03М12 имеет следующую структуру:
- ПР — Пневмораспределитель.
- 03 — номер серии или типоразмер конструкции.
- М12 — обозначение, связанное с типом управления или исполнением. Для модификации ПР 03 М13УХЛ4 цифра «13» может указывать на иной вариант управления, а «УХЛ4» — на конкретное климатическое исполнение и категорию размещения.
Правильное понимание индекса помогает точно идентифицировать устройство и его аналоги.

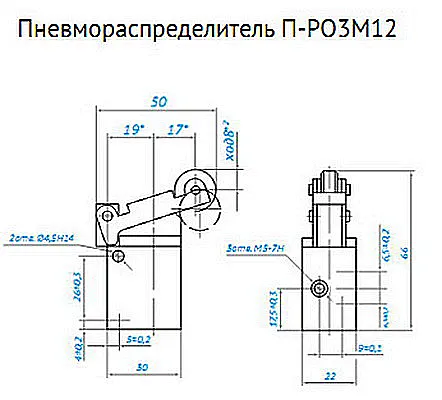

Внешний вид и габаритные размеры пневмораспределителя
Ниже представлены изображения пневмораспределителя ПР03М12, на которых хорошо видны его конструкция и присоединительные узлы.
Рис. 1. Пневмораспределитель ПР03М12. На фото видны стандартные присоединительные порты для подвода и отвода сжатого воздуха, а также компактные габариты устройства.
Примеры заказа и модификации
При оформлении заявки на пневмораспределитель ПР03М12 укажите необходимую модификацию и требуемое количество.
- Базовая модель: Пневмораспределитель ПР03М12.
- Модель для специфических климатических условий: Пневмораспределитель ПР 03 М13УХЛ4.
- Оптовый заказ: Партия устройств ПР03М12 для комплектации серийной производственной линии.
Наши специалисты помогут подобрать оптимальный вариант под ваши технические условия. Оформить заказ можно через форму на сайте 777-gidra.ru.
Доставка и поставки по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Мы обеспечиваем оперативную доставку и профессиональную техническую поддержку, включая помощь в подборе аналогов для вашей гидравлической или пневматической системы. Для консультации и расчета стоимости оставьте заявку в разделе Контакты.
