Пресс механический КД2128 (УВ3144, усилие 63 тс)

Назначение и область применения пресса КД2128

Кривошипный пресс механический КД2128 с номинальным усилием 63 тонны-силы (630 кН) представляет собой универсальное оборудование для операций холодной обработки металлов давлением. Основная функция этого пресса – холодная штамповка листовых заготовок, включающая вырубку, пробивку, гибку, формовку и неглубокую вытяжку. Модель КД2128 нашла широкое применение в различных производственных циклах: от мелкосерийного до крупносерийного и массового выпуска деталей.

Оборудование эффективно используется в машиностроении, приборостроении, производстве металлоконструкций, электротехнической и автомобильной промышленности. Его конструкция позволяет интегрировать пресс в автоматизированные линии при оснащении различными типами подающих устройств (револьверными, клещевыми, валковыми).

Основные технические характеристики пресса КД2128

Технические параметры пресса КД2128 определяют его производительность и возможности. Ниже приведены ключевые эксплуатационные характеристики.

Код ТН ВЭД для подобного оборудования, как правило, начинается с 8462 (станки для обработки металлов давлением). Точный код определяется конкретной комплектацией и назначением.

Инженер вызывает механика: "Срочно неси инструмент, у нас пресс механический КД2128 опять думает, что он микроволновка – гудит, но не работает!".

Конструктивные особенности и принцип работы

В основе работы пресса КД2128 лежит классический кривошипно-шатунный механизм. Привод осуществляется от электродвигателя через клиноременную передачу на маховик, в который встроена жесткосблокированная муфта-тормоз. Момент от маховика передается на эксцентриковый вал, который через шатун приводит в возвратно-поступательное движение ползун (шибер).

Станина пресса, отлитая из высокопрочного чугуна коробчатого сечения, обеспечивает жесткость и восприятие всех рабочих усилий. Ползун имеет двусторонние призматические направляющие, одна из которых (левая) является регулируемой для компенсации износа. Важной особенностью является наличие пневматических уравновешивателей, которые устраняют влияние массы ползуна и верхней части штампа, а также предотвращают произвольное падение ползуна в аварийных режимах.

Система управления включает бесконтактную дублированную электросхему, кнопочный пост и блок контроля тормозного пути. Регулировка хода ползуна и межштампового пространства облегчена за счет кулачкового зацепления в механизме настройки. Смазка основных узлов производится от централизованной импульсной системы.

Исполнения и модификации в серии КД2128

Серия оборудования под общим обозначением КД2128 (УВ3144) включает несколько основных конструктивных исполнений, предназначенных для различных технологических задач.

КД2128 – базовая модель с ненаклоняемой станиной. КД2328 – исполнение с возможностью наклона станины, что облегчает удаление штампованных деталей или отходов в просвет между стойками. КД1428 – пресс с передвижным столом и съемным рогом, предназначенный для обработки высоких деталей или использования штампов различной высоты, а также для работы с деталями замкнутого контура при установке рога.

Преимущества и особенности эксплуатации

Выбор пресса КД2128 для оснащения производства предоставляет пользователю ряд существенных преимуществ.

Высокая надежность и ресурс. Литая чугунная конструкция станины и ползуна, а также продуманная система смазки обеспечивают длительный межремонтный период даже при интенсивной эксплуатации. Ресурс работы пресса в значительной степени зависит от качества обслуживания и соблюдения регламента.

Универсальность и гибкость переналадки. Наличие регулируемого хода ползуна и межштампового пространства, а также возможность оснащения различными подающими устройствами, позволяют быстро адаптировать оборудование под разные производственные задачи. Это сокращает время на переналадку и увеличивает общую эффективность оборудования.

Безопасность и удобство обслуживания. Конструкция включает электромеханические блокировки, дублированную систему управления, ограждения и контроль тормозного пути. Пневматические уравновешиватели повышают безопасность при обслуживании штамповой оснастки.

Совместимость с автоматизацией. Пресс механический КД2128 может быть интегрирован в автоматические линии с использованием револьверных, клещевых или роликовых подач, что актуально для организации поточного производства.

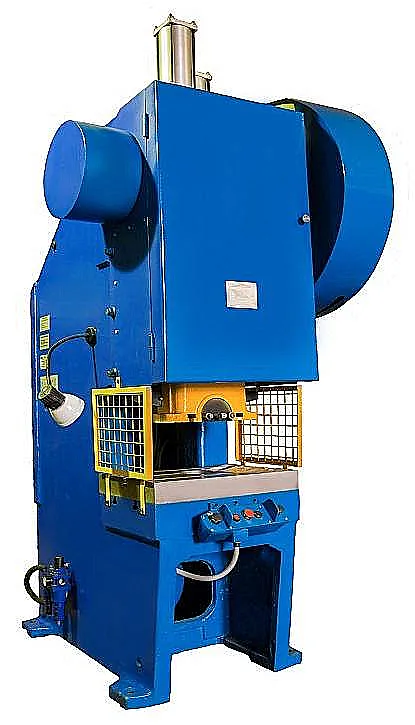

Общий вид кривошипно-шатунного пресса КД2128 усилием 63 тс.

Типичные узлы и состав ремкомплекта

В процессе длительной эксплуатации пресса механического КД2128 (УВ3144) наиболее подвержены износу определенные узлы и детали. Наличие ремонтного комплекта и оригинальных запчастей критически важно для минимизации простоев. Ниже перечислены ключевые запасные части, поставляемые для обслуживания и ремонта.

Наиболее часто требуют замены расходные элементы пневмосистемы (уплотнения цилиндров уравновешивателей, манжеты), фрикционные накладки муфты-тормоза, а также подшипники скольжения (вкладыши) эксцентрикового вала и шатуна. Износ этих деталей напрямую зависит от интенсивности работы, качества смазки и соблюдения допустимых нагрузок.

Условное обозначение модели

Расшифровка индекса КД2128 следует отраслевой системе обозначений: "К" – кривошипный, "Д" – пресс простого действия (однопозиционный), "21" – условный номер модели/серии, "28" – величина номинального усилия в десятках килоньютонов (28 ≈ 280 кН, что является устаревшим обозначением, фактическое усилие 630 кН соответствует модели 63). Альтернативное обозначение УВ3144 часто относится к ключевым узлам, таким как муфта-тормоз. При подборе аналогов и запчастей важно учитывать оба обозначения.

Вид сбоку на пресс КД2128, демонстрирующий массивную станину и приводную часть.

Типичные ошибки при подборе и эксплуатации

Для обеспечения долговечной и безопасной работы пресса КД2128 следует избегать следующих распространенных ошибок.

Игнорирование фактического усилия. Штамповка с усилием, близким к номинальному (63 тс), на постоянной основе ведет к ускоренному износу станины, шатуна и вкладышей. Рекомендуется работать в диапазоне 70-80% от номинала.

Несоблюдение регламента обслуживания. Пренебрежение регулярной заменой масла в системе смазки, чисткой фильтров пневмосистемы (фильтр-влагоотделитель) и проверкой фрикционных пар муфты-тормоза является основной причиной внезапных отказов.

Некорректный подбор штампа. Использование штамповой оснастки, высота которой не соответствует регулируемому межштамповому пространству, либо центр давления которой смещен относительно оси ползуна, вызывает перекосы и повышенные нагрузки на направляющие.

Экономия на качестве сжатого воздуха. Работа с неосушенным и неочищенным воздухом приводит к коррозии и заклиниванию пневмоцилиндров уравновешивателей, выходу из строя пневмораспределителей типа У71-24А.

Примеры заказа оборудования и комплектующих

Для заказа пресса механического КД2128 или запасных частей к нему можно ориентироваться на следующие формулировки.

1. Поставка базового пресса: Пресс кривошипный КД2128 (УВ3144), усилие 63 тс, ненаклоняемый, с комплектом ЗИП и документацией.

2. Заказ ремонтного комплекта: Комплект запчастей для капитального ремонта пресса КД2128: вал эксцентриковый КД2328-23Е-001 СБ, шатун в сборе КД2128 31Н-050 СБ, комплект вкладышей, муфта-тормоз УВ3144.

3. Заказ расходных компонентов пневмосистемы: Для пресса КД2128: фильтр-влагоотделитель В41-14, пневмораспределитель У71-24А, реле давления ВБ2.12, набор уплотнений для пневмоуравновешивателей.

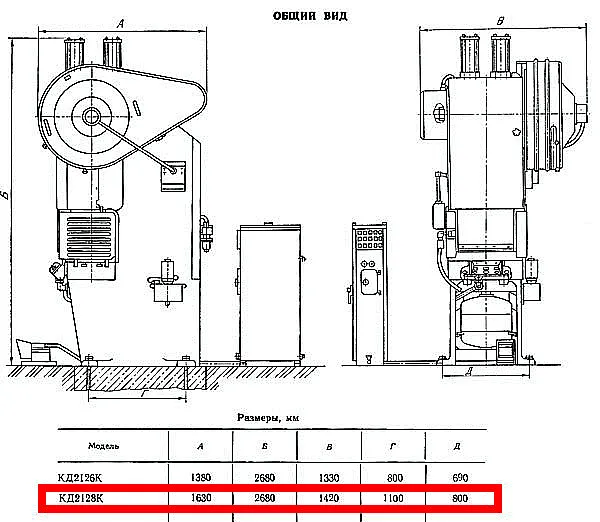

Габаритные и присоединительные размеры

Габариты пресса КД2128 составляют 1680×1530×3000 мм (Д×Ш×В). При планировании установки необходимо предусмотреть не только площадь под основание станка, но и технологические зоны для обслуживания, подвода кабелей (электропитание 380В) и пневмомагистрали (рабочее давление в пневмосистеме обычно 0,4-0,6 МПа). Размеры рабочего стола 560×800 мм и вылет в 300 мм определяют максимальные габариты используемой оснастки и заготовок. Проверка совместимости с цеховой инфраструктурой (грузоподъемность кранов, высота проемов) обязательна перед поставкой.

Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем доставку прессов КД2128, запасных частей и ремкомплектов во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы предоставить подробную техническую консультацию, помощь в подборе аналогов под существующую систему и подготовке технического задания. Для обсуждения условий поставки и получения коммерческого предложения оставьте заявку через сайт или свяжитесь с нами по контактам, указанным в разделе Контакты.

Вся представленная информация носит справочный характер. Точные технические характеристики, комплектация и наличие уточняйте у менеджеров компании-поставщика.
