Описание и назначение
Шарнирное крепление модельного ряда С+L+S предназначено для монтажа пневмоцилиндров стандарта ISO 6431 серий 40, 41, 47, 60, 61, 62 на плоскую монтажную поверхность через заднюю крышку. Основная функция данной сборной конструкции – обеспечить возможность поворота цилиндра в одной плоскости относительно точки крепления, что позволяет компенсировать несоосности и снизить нагрузки на шток и корпус в процессе эксплуатации.
Общие характеристики и комплектация
Конструкция шарнирного крепления представляет собой сборный узел, включающий охватываемую подвеску, охватывающую цапфу, ось и элементы фиксации. Подвеска крепится к задней крышке пневмоцилиндра винтами, а цапфа монтируется на плоскость оборудования. Соединение подвески и цапфы осуществляется посредством стальной оси с фиксацией стопорными кольцами.
| Параметр |
Значение |
| Применение |
для крепления пневмоцилиндров серий 40, 41, 47, 60, 61, 62 |
| Материал основных деталей |
цапфа и подвеска – алюминий, ось – нержавеющая сталь |
| Принцип работы и установка |
поворотное крепление по задней крышке пневмоцилиндра с фиксацией на плоскость |
| Состав комплекта поставки |
цапфа охватывающая – 1 шт.; подвеска охватываемая – 1 шт.; винты крепления – 8 шт.; ось – 1 шт.; стопорные кольца – 2 шт. |
Габариты, вес и присоединительные размеры
Для корректного выбора шарнирного крепления C+L+S необходимо учитывать диаметр пневмоцилиндра, который должен соответствовать типоразмеру крепления. Основные модели: C+L+S-50, -63, -80, -100, -125, -160, -200, где цифра соответствует диаметру цилиндра. Точные размеры представлены на чертеже и в таблице.

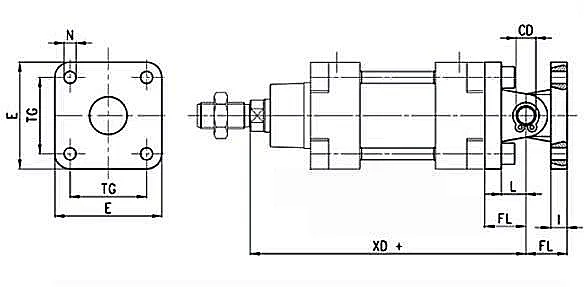

Чертеж габаритных размеров шарнирного крепления C+L+S с обозначением всех монтажных параметров.
| Модель |
∅ |
∅CD |
L |
FL |
XD+ |
TG |
E |
∅N |
I |
Момент затяжки |
Вес, ≈ г |
| C+L+S-50 |
50 |
12 |
15 |
27 |
170 |
46.5 |
63 |
9 |
12 |
14 Нм |
250 |
| C+L+S-63 |
63 |
16 |
20 |
32 |
190 |
56.5 |
73 |
9 |
12 |
20 Нм |
380 |
| C+L+S-80 |
80 |
16 |
24 |
36 |
210 |
72 |
95 |
11 |
12 |
20 Нм |
550 |
| C+L+S-100 |
100 |
20 |
29 |
41 |
230 |
89 |
115 |
11 |
12 |
22 Нм |
850 |
| C+L+S-125 |
125 |
25 |
30 |
50 |
275 |
110 |
135 |
13 |
20 |
26 Нм |
1200 |
| C+L+S-160 |
160 |
30 |
35 |
55 |
315 |
140 |
175 |
18 |
20 |
45 Нм |
1800 |
| C+L+S-200 |
200 |
30 |
35 |
60 |
335 |
175 |
215 |
22 |
25 |
45 Нм |
2500 |
Код ТН ВЭД для изделий подобного типа (шарниры и кронштейны для механизмов) – 8302.
Инженер спрашивает у механика: «Ты точно по чертежу собрал этот узел? Где шарнирное крепление C+L+S?» А механик отвечает: «Оно там было, но шток так гнулся, что мы решили — запас карман не тянет и врезали его напрямую». Результат, как вы понимаете, был совсем не шарнирный.
Преимущества и особенности эксплуатации
Использование фирменного шарнирного крепления C+L+S для пневмоцилиндров серии 40 обеспечивает ряд эксплуатационных преимуществ:
- Снижение нагрузки: Поворотный узел компенсирует незначительные перекосы и боковые нагрузки, существенно увеличивая ресурс работы пневмоцилиндра и уплотнений штока.
- Удобство монтажа и обслуживания: Четкая геометрия и комплектная поставка всеми необходимыми крепежными элементами упрощают и ускоряют процесс установки и последующего технического обслуживания.
- Стандартизация: Полное соответствие международному стандарту ISO 6431 гарантирует совместимость с широким спектром цилиндров от различных производителей.
- Надежная фиксация: Применение оси из нержавеющей стали и стопорных колец исключает самопроизвольное расцепление узла даже при вибрационных нагрузках.
- Универсальность применения: Подходит не только для серии 40, но и для совместимых пневмоцилиндров серий 41, 47, 60, 61, 62.
Принцип работы и конструктивные особенности
Принцип функционирования узла заключается в создании подвижного соединения между корпусом пневмоцилиндра и стационарной монтажной плоскостью. Подвеска, закрепленная на задней крышке цилиндра, имеет отверстие, в которое устанавливается ось. Ось, в свою очередь, проходит через отверстие в цапфе, которая жестко зафиксирована на плоскости станка или рамы. Благодаря такому решению цилиндр получает степень свободы для качания в плоскости, перпендикулярной оси вращения. Это позволяет узлу работать в условиях неидеальной соосности без возникновения разрушающих изгибающих моментов.
Температурный режим и срок службы
Крепление шарнирное C+L+S рассчитано на работу в стандартном климатическом диапазоне для промышленного пневмооборудования: от -20°C до +80°C. Конструкция рассчитана на непрерывную эксплуатацию в составе пневматических систем с рабочим давлением до 10 бар. Основным фактором, влияющим на ресурс шарнирного узла, является не перепад температур, а наличие абразивных частиц в окружающей среде, которые могут попасть в зазор между осью и подшипниковым узлом подвески. Для увеличения срока службы рекомендуется периодическая очистка от загрязнений и визуальный контроль состояния.
Область применения
Данный тип крепления востребован везде, где применяются стандартные пневмоцилиндры серии 40 и совместимые серии. Основные сферы использования:
- Станочное оборудование: Прессы, гибочные станки, механизмы подачи и зажима.
- Автоматизированные линии: Манипуляторы, поворотные механизмы, системы позиционирования.
- Промышленная автоматизация: Линии сборки, упаковочные машины, роботизированные комплексы.
- Оборудование для деревообработки и производства: Зажимные устройства, толкатели, отсечные механизмы.
Использование стандартизированного шарнирного крепления C+L+S позволяет унифицировать монтаж и сократить время переналадки оборудования.
Ремкомплект и запчасти
Наиболее подверженными износу элементами являются винты крепления подвески к цилиндру (при частых демонтажах) и стопорные кольца оси. Сама ось из нержавеющей стали и алюминиевые литые детали обладают высоким ресурсом. В случае необходимости заказа отдельных компонентов рекомендуется указывать модель основного крепления (например, C+L+S-80).
Типичные ошибки при подборе
- Несоответствие диаметра: Выбор модели крепления, не соответствующей диаметру задней крышки пневмоцилиндра (параметр ∅ в таблице размеров).
- Игнорирование момента затяжки: Использование неправильного ключа или недостаточное усилие затяжки винтов может привести к ослаблению соединения и люфту.
- Отсутствие проверки монтажных размеров: Перед заказом необходимо сверить габариты цапфы (XD+, TG, E) с доступным пространством на оборудовании.
Расшифровка условного обозначения
Модель крепления кодируется шифром формата C+L+S-XXX, где:
- C+L+S – тип соединения (цапфа + подвеска + ось).
- XXX – числовое значение (50, 63, 80, 100, 125, 160, 200), обозначающее диаметр пневмоцилиндра в миллиметрах, для которого предназначено крепление.
Таким образом, крепление C+L+S-80 предназначено для цилиндра диаметром 80 мм.
Примеры заказа
1. Базовая комплектация для цилиндра 63 мм: C+L+S-63 (комплект крепления в сборе).
2. Для цилиндра 100 мм с ограниченным монтажным пространством: C+L+S-100.
3. Для мощного цилиндра 200 мм: C+L+S-200. Здесь важно предусмотреть достаточный момент затяжки ключа для 45 Нм.
