Назначение и область применения
Данный фланец крепления пневмоцилиндров серии 40 к плоскости (исполнение моделей D-E) является стандартизированным узлом для монтажа передней или задней крышки пневматических цилиндров на плоскую опорную поверхность. Основная функция – обеспечение надежной, прочной и соосной фиксации исполнительного механизма, что критически важно для стабильной работы пневмоцилиндра серии 40 и исключения паразитных нагрузок на шток.
Конструкция является универсальной и соответствует требованиям международного стандарта ISO 6431, что гарантирует совместимость с широким спектром промышленного оборудования.
Заходит как-то инженер в отдел снабжения и говорит:
– Мне срочно нужен фланец крепления пневмоцилиндра к плоскости.
Снабженец, не глядя: «D-E-41-100?»
Инженер в шоке: «Откуда вы знаете?»
– А у вас всегда плоскость кривая, вот и нужен самый прочный и массивный.
Технические характеристики
Изделие представляет собой готовый к монтажу узел, включающий сам фланец и комплект крепежных винтов. Он адаптирован для работы в составе пневмосистем общего назначения.
| Параметр | Значение / Описание |
|---|
| Применение | Для крепления к плоскости цилиндров серий 40, 41, 47, 60, 61, 62 (стандарт ISO 6431) |
| Исполнение | Модели D-E. Вариант D – крепление за переднюю крышку, E – за заднюю |
| Материал корпуса | Алюминиевый сплав |
| Предельное рабочее давление | До 10 бар (1 МПа) – определяется характеристиками присоединяемого цилиндра |
| Диапазон рабочих температур | -20°C до +80°C |
| Тип рабочей среды | Сжатый воздух, инертные газы (с очисткой от конденсата и масляного тумана) |
| Код ТН ВЭД | 7307 99 970 9 |
Габаритные размеры и вес
Параметры фланцев крепления имеют ключевое значение при проектировании узлов. В таблице ниже приведены основные размеры и массогабаритные характеристики для наиболее востребованных типоразмеров. При подборе фланца крепления пневмоцилиндра серии 40 к плоскости особое внимание следует уделить размерам W (высота) и ZB+/ZF+ (межосевое расстояние крепежных отверстий), которые определяют монтажную позицию.

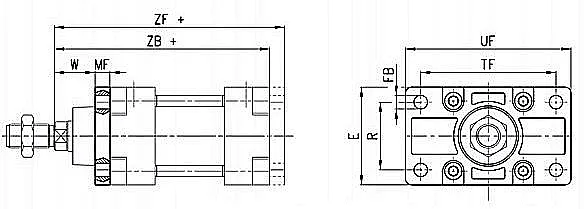

Чертеж монтажного фланца для серии 40 с основными габаритными размерами.
| Модель | ∅ [мм] | W [мм] | MF [мм] | ZB+ [мм] | TF [мм] | R [мм] | UF [мм] | G1 [мм] | ∅FB [мм] | ZF+ [мм] | Момент затяжки [Нм] |
|---|
| D-E-41-50 | 50 | 25 | 12 | 143 | 90 | 45 | 110 | 63 | 9 | 155 | 14 |
| D-E-41-63 | 63 | 25 | 12 | 158 | 100 | 50 | 111 | 73 | 9 | 170 | 20 |
| D-E-41-80 | 80 | 30 | 16 | 174 | 126 | 63 | 148 | 95 | 12 | 190 | 20 |
| D-E-41-100 | 100 | 35 | 16 | 189 | 150 | 75 | 176 | 115 | 14 | 205 | 22 |
Масса фланцев моделей D-E
Вес изделия варьируется в зависимости от типоразмера и является важным параметром при расчете нагрузок на конструкцию:
- D-E-41-50: 0.249 кг
- D-E-41-63: 0.408 кг
- D-E-41-80: 0.499 кг
- D-E-41-100: 0.839 кг
- D-E-41-125: 1.9 кг
- D-E-41-160: 4.3 кг
- D-E-41-200: 5.6 кг
- D-E-41-250: 9.8 кг
Преимущества и особенности эксплуатации
Использование специализированного узла крепления фланца к плоскости для пневмоцилиндра серии 40 обеспечивает ряд технико-эксплуатационных преимуществ:
- Повышение надежности установки. Исключает перекосы и смещение оси цилиндра, снижая износ уплотнений штока и направляющих.
- Удобство и скорость монтажа. Стандартные посадочные размеры и полный комплект крепежа позволяют быстро интегрировать цилиндр в существующую систему.
- Совместимость с типовыми проектами. Соответствие ISO 6431 делает данное решение универсальным для модернизации или ремонта оборудования различных производителей.
- Оптимизация занимаемого пространства. Плоский способ крепления к плоскости пневмоцилиндра позволяет компактно размещать привод в рамках станка или технологической линии.
- Длительный ресурс соединения. Алюминиевый сплав обеспечивает необходимую прочность при минимальном весе и высокой коррозионной стойкости в условиях промышленных помещений.
Принцип работы и установки
Монтажный узел работает по простому, но эффективному принципу. Цилиндр серии 40 вставляется в центральное отверстие фланца таким образом, что его передняя или задняя крышка упирается в специальный бурт. Четыре сквозных отверстия во фланце совмещаются с резьбовыми гнездами в корпусе самого цилиндра. После этого узел винтами притягивается к предварительно подготовленной плоской монтажной поверхности станка, стенки или рамы. Критически важно соблюдать рекомендованный момент затяжки (указан в таблице), чтобы не повредить корпус цилиндра и обеспечить равномерное распределение нагрузки.
Расшифровка условного обозначения
Маркировка модели содержит всю необходимую информацию для подбора:
- D-E: Серия фланца (тип по ISO). D – крепление за переднюю крышку, E – за заднюю.
- 41: Условный индекс конструкции, указывающий на принадлежность к группе аксессуаров для цилиндров стандарта ISO 6431.
- 50, 63, 80...: Характеристический размер (диаметр) в миллиметрах. Соответствует условному проходу или ключевому монтажному размеру цилиндра.
Таким образом, модель D-E-41-100 обозначает фланец для крепления (передней или задней крышки) цилиндров с характеристическим размером 100 мм.
Сфера применения
Фланец крепления пневмоцилиндра к плоскости – стандартный элемент оснастки для широкого спектра пневмоавтоматики. Он применяется на следующем оборудовании:
- Станки с ЧПУ: для перемещения суппортов, зажимных механизмов, смены инструмента.
- Сборочные и упаковочные линии: для привода толкателей, заслонок, фиксаторов.
- Прессовое оборудование: в вспомогательных операциях (подача, выгрузка).
- Робототехнические комплексы: для создания шарнирных и линейных перемещений манипуляторов.
- Специальная техника: в системах управления заслонками, клапанами.
Типичные ошибки при подборе фланца крепления
Чтобы избежать проблем с совместимостью и надежностью, обратите внимание на следующие моменты:
- Выбор только по диаметру ∅ без учета межосевых расстояний (ZB+, ZF+). Нужно проверять полный габаритный чертеж цилиндра и фланца.
- Игнорирование типа исполнения (D или E). Неправильно выбранная модификация фланца крепления пневмоцилиндров серии 40 может не обеспечить надлежащей опорной поверхности для конкретной крышки цилиндра.
- Пренебрежение моментом затяжки. Превышение момента может привести к срыву резьбы в корпусе алюминиевого цилиндра, недостаточный – к расшатыванию узла в процессе вибрации.
- Установка на необработанную или неровную поверхность. Это приводит к возникновению изгибающих моментов и преждевременному выходу из строя уплотнений цилиндра.
Примеры заказа для различных задач
В зависимости от потребностей вашего производства можно рассмотреть следующие варианты:
- Базовая комплектация для ремонта. Модель D-E-41-80 для замены вышедшего из строя фланца на стандартном цилиндре с диаметром поршня 80 мм.
- Оснащение нового узла. Модель D-E-41-100 для проектирования силового привода зажимного механизма с использованием цилиндра на 100 мм.
- Монтаж в стесненных условиях. Модель D-E-41-50 или D-E-41-63 для компактных пневмомеханизмов с минимальными присоединительными размерами.
Для оформления заказа или получения консультации по подбору аналога под вашу систему свяжитесь с нашими специалистами через сайт 777-gidra.ru.
Наличие, поставка и поддержка по России
Компания ГИДРАВЛИКА осуществляет поставки компонентов пневмоавтоматики бренда ГИДРАВЛИК по всей территории Российской Федерации и стран СНГ. Мы гарантируем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы оказать техническую консультацию, помочь с подбором фланца крепления пневмоцилиндра серии 40 к плоскости под ваши конкретные параметры и предоставить полную информацию по срокам и условиям поставки. Оставить заявку можно прямо на сайте или в разделе Контакты.
