Компания ГИДРАВЛИКА, официальный поставщик бренда ГИДРАВЛИК, представляет оригинальные запчасти: манжета УВ3138-00А-802 тормозной муфты УВ 3138. Данное изделие производится в строгом соответствии с требованиями ГОСТ 6969-54 и техническими условиями ТУ 381051725-86. Манжета предназначена для обеспечения надежной и долговременной герметизации в ответственных узлах промышленной гидравлики.
Назначение и область применения
Уплотнение Манжета УВ3138-00А-802 тормозной муфты УВ 3138 выполняет ключевую функцию герметизации подвижного соединения в гидроприводе тормозных муфт. Основная задача детали — предотвращение утечек рабочей жидкости (масла) и защита внутренней полости узла от абразивных загрязнений, что напрямую влияет на ресурс работы всего механизма. Эти запчасти востребованы на предприятиях, эксплуатирующих мощное гидравлическое оборудование: в металлургии, горнодобывающей отрасли, тяжелом машиностроении и на производственных линиях с конвейерными системами.

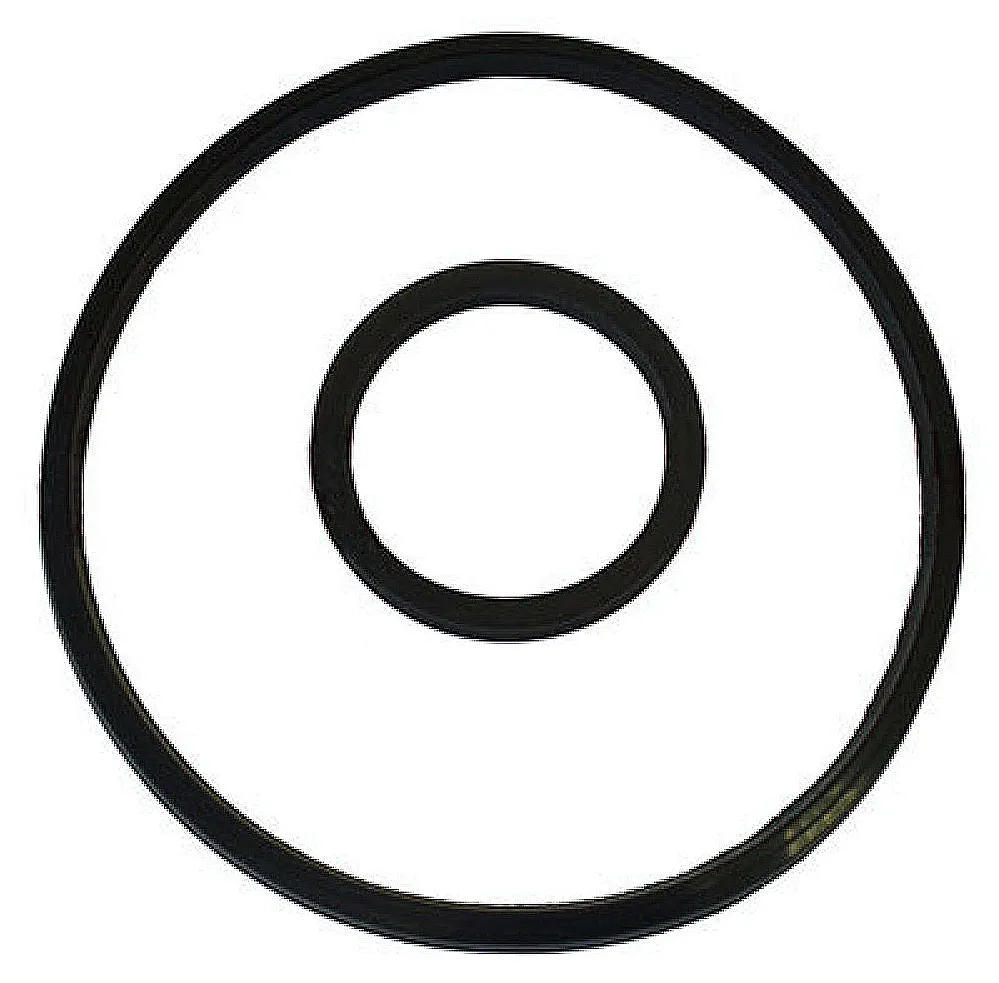

Оригинальная манжета УВ3138-00А-802 тормозной муфты УВ 3138. Вид сбоку, внешний диаметр 340 мм.
Основные параметры и габариты
Для корректного подбора требуются точные размеры. Манжета серии УВ3138-00А-802 обладает следующими габаритными характеристиками. Её вес составляет 0,85 кг. Согласно классификации, код ТН ВЭД для данного изделия — 8487.90.0000 «Детали машин».
Специалист спрашивает у новичка на складе: «Быстро принеси мне запчасти: манжета УВ3138-00А-802 тормозной муфты УВ 3138!». Через минуту новичок возвращается с коробкой и спрашивает: «А вы уверены, что резиновая деталь диаметром 34 см — это именно манжета, а не спасательный круг для нашего бюджета?»
Технические характеристики
Эксплуатационные возможности уплотнения определяются его конструкцией и материалом. Все параметры приведены для условий, соответствующих требованиям производителя.
| Параметр | Значение |
|---|
| Внутренний диаметр, Dв (мм) | 310 |
| Наружный диаметр, Dн (мм) | 340 |
| Высота (толщина), H (мм) | 15 |
| Материал изготовления | Резина NBR (нитрил-бутадиеновая), маслобензостойкая |
| Температурный диапазон эксплуатации | от -30°C до +100°C |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, индустриальные масла, топливо |
| Ориентировочный ресурс работы | До 5 лет при соблюдении условий эксплуатации |
Преимущества и особенности эксплуатации
Использование качественных запчастей для тормозной муфты УВ 3138 дает ряд значимых преимуществ:
- Снижение затрат на ремонт и простой оборудования. Своевременная замена изношенной манжеты предотвращает масштабные утечки и повреждение других узлов муфты.
- Повышение ресурса гидросистемы. Надежное уплотнение поддерживает стабильное рабочее давление и защищает от попадания абразивных частиц.
- Универсальность применения. Резина NBR совместима с большинством распространенных типов гидравлических масел, что упрощает сервисное обслуживание.
- Широкий температурный диапазон. Сохранение эластичности и герметизирующих свойств как в условиях низких температур, так и при работе с разогретым маслом.
- Стандартизированные размеры. Точное соответствие ГОСТ обеспечивает полную взаимозаменяемость и простоту монтажа.
Принцип работы в гидросистеме
Манжета устанавливается в специальную расточку корпуса тормозной муфты. В рабочем состоянии она плотно обжимает вращающийся или совершающий возвратно-поступательное движение вал. Благодаря своей упругости и форме, она создает барьер, препятствующий проникновению рабочей жидкости из зоны высокого давления в область низкого давления или во внешнюю среду. При увеличении давления в системе она обеспечивает более плотный контакт с валом и корпусом, повышая степень герметизации. Это критически важно для корректного срабатывания тормозного механизма, который должен обеспечивать точную остановку или удержание нагрузки. Правильно подобранная манжета УВ3138-00А-802 гарантирует стабильность работы всего узла.

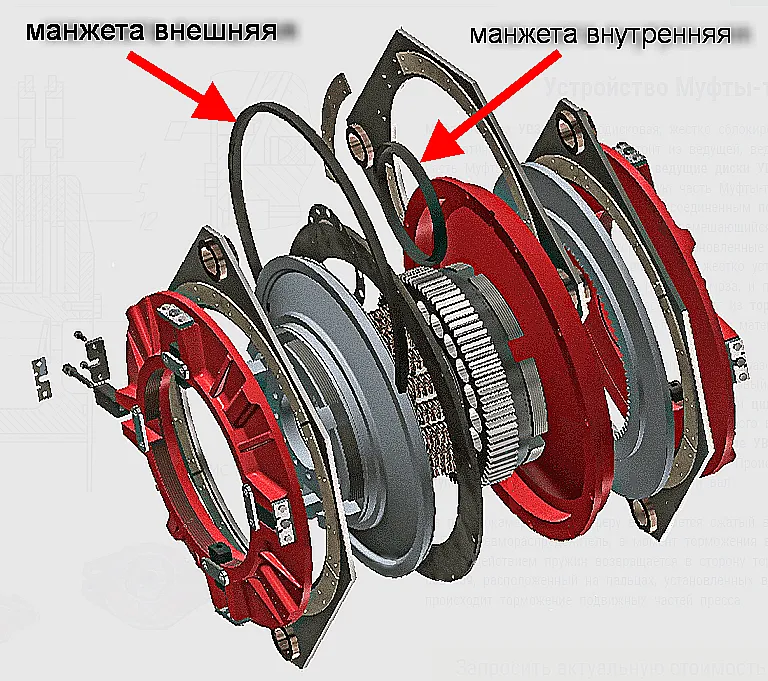

Схематичное изображение места установки манжеты УВ3138-00А-802 в тормозной муфте УВ 3138.
Требования к условиям работы и ресурс
Заявленный ресурс работы уплотнения в 5 лет возможен только при соблюдении регламентированных условий. Качество рабочей среды напрямую влияет на долговечность: наличие воды, мелкодисперсных механических примесей и продуктов окисления масла ускоряет износ резины. Режим работы тормозной муфты (непрерывный, цикличный, с частыми пусками) также вносит коррективы. Фактором, продлевающим срок службы, является качественная фильтрация масла в гидросистеме в целом. Использование манжеты за пределами температурного диапазона (-30°C...+100°C) ведет к потере эластичности или размягчению материала, что вызывает утечки.
Сферы применения и типы оборудования
Данные запчасти применяются для ремонта и сервиса широкого спектра промышленного оборудования, в конструкцию которого входят тормозные муфты серии УВ 3138 и их аналоги. Типичные области применения включают:
- Металлообрабатывающие и кузнечно-прессовые станки (гидравлические прессы, гильотины).
- Подъемно-транспортное оборудование (мостовые краны, конвейеры, лебедки).
- Строительная и дорожная техника (экскаваторы, бульдозеры, гусеничные краны).
- Горнодобывающие комбайны и буровые установки.
- Промышленные вентиляторы и мощные приводы.
Типичные ошибки при подборе и замене
Некорректный выбор уплотнительных элементов приводит к ускоренному выходу из строя и дорогостоящему ремонту. Распространенные ошибки:
- Подбор манжеты только по внутреннему диаметру без учета наружного размера и высоты. Это ведет к неплотной посадке в расточку или чрезмерному сжатию.
- Игнорирование типа рабочей среды. Использование резины, не стойкой к конкретному типу масла, приводит к её набуханию, растрескиванию или растворению.
- Несоблюдение температурного режима. Работа при температурах ниже -30°C делает резину хрупкой, а выше +100°C ведет к ее деструкции.
- Несоответствие материала условиям эксплуатации. Например, применение NBR-резины в системах с фосфатными эфирами (что требует резины на основе FKM).
Структура условного обозначения
Понимание индексации упрощает заказ и идентификацию детали. Обозначение УВ3138-00А-802 расшифровывается следующим образом:
- УВ — указывает на принадлежность к тормозным муфтам серии «УВ».
- 3138 — базовый индекс модели (типоразмер) муфты.
- 00А — код модификации или исполнения муфты.
- 802 — уникальный код непосредственно уплотнительного элемента (манжеты) для данной модели.
Примеры оформления заказов
Варианты типовых заказов от наших клиентов:
- Базовый запасной элемент. Самый частый запрос: «Манжета УВ3138-00А-802 для планового ТО гидропресса модели ХХХ». Отгружается со склада в количестве, необходимом для создания ремонтного фонда.
- Заказ под конкретную машину. «Требуется манжета УВ3138-00А-802 для тормозной муфты экскаватора ЭКГ-5А, 2 шт.». Наши специалисты дополнительно проверяют соответствие по модификации муфты.
- Срочная оптовая поставка. «В адрес предприятия в г. Челябинск необходимо 20 шт. манжет УВ3138-00А-802 для восстановления конвейерной линии». Организуется срочная доставка. По всем вопросам оформляйте заявку.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать замену манжете УВ3138-00А-802, если на складе нет оригинала?
При выборе аналога необходимо строго соблюдать три ключевых параметра: внутренний диаметр (310 мм), наружный диаметр (340 мм) и высоту (15 мм). Материал уплотнения должен быть маслобензостойкой резиной (NBR/MBR) с температурным диапазоном работы от -30°C до +100°C. Наши специалисты помогут подобрать совместимый вариант под вашу конкретную рабочую среду.
Каковы сроки поставки по России и наличие на складе?
Данная позиция – Манжета УВ3138-00А-802 тормозной муфты УВ 3138 – относится к складской программе в основных региональных логистических центрах. Для городов Москва, Санкт-Петербург, Екатеринбург, Новосибирск стандартный срок доставки составляет 1-3 рабочих дня. В отдаленные регионы России и страны СНГ доставка осуществляется транспортными компаниями, сроки уточняются индивидуально. Актуальное наличие всегда можно проверить у менеджеров.
Как влияет качество гидравлического масла на ресурс этой манжеты?
Качество масла – решающий фактор. Наличие воды в масле вызывает набухание и последующее растрескивание резины NBR при температурных перепадах. Механические примеси (абразив) работают как притирочная паста, увеличивая износ контактной поверхности манжеты. Для максимального ресурса работы уплотнения необходима регулярная замена масла и исправная работа фильтров тонкой очистки в гидросистеме.
Можно ли использовать эту манжету для тормозной муфты на открытой площадке в условиях мороза?
Да, материал NBR сохраняет эластичность и рабочие характеристики до -30°C, что позволяет использовать манжету на технике, работающей в неотапливаемых цехах или на открытом воздухе в зимний период. Однако важно помнить, что пусковые нагрузки на уплотнение при крайне низких температурах могут быть выше, поэтому рекомендуется плавный ввод в работу после длительного простоя на морозе.
Оригинальные запчасти: манжета УВ3138-00А-802 тормозной муфты УВ 3138 от бренда ГИДРАВЛИК — это гарантия надежности, долговечности и соответствия всем стандартам для вашего промышленного оборудования. Компания-поставщик ГИДРАВЛИКА обеспечивает не только оперативную доставку в любой город РФ (Москва, СПб, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ, но и полную техническую поддержку. Наши инженеры готовы помочь с подбором аналогов, консультацией по установке и составлением спецификации для вашей гидросистемы. Для заказа и получения актуального коммерческого предложения обратитесь через сайт https://777-gidra.ru или свяжитесь с нами по контактам, указанным в разделе Контакты.
