Гидроклапан М-КР 32-20-2

Гидроклапан М-КР 32-20-2 относится к категории редукционных клапанов золотникового типа и предназначен для поддержания заданного давления в гидравлических системах. Основная его функция – регуляция и стабилизация давления рабочей жидкости на выходе, независимо от колебаний на входе. Устройство используется в составе стационарного промышленного оборудования и мобильной техники.

Ключевой особенностью гидроклапана М-КР 32-20-2 является наличие двух регулируемых золотников. Основной золотник обеспечивает базовую регулировку, а дополнительный малый золотник подключается для расширения диапазона и повышения точности настройки выходного давления. Конструкция также предусматривает возможность внешнего управления через подключение отдельного гидравлического каскада, что позволяет дистанционно корректировать параметры системы.

Габаритные размеры и вес

Гидроклапан М-КР 32-20-2 имеет условный проход 32 мм, массу 11 кг и монтируется на монтажную плиту стыковым способом. Код ТН ВЭД для подобных устройств, как правило, 8481 20 000 0 (рекомендуется уточнять при заказе).

Приходит инженер на склад и спрашивает: «У вас есть гидроклапан, который не повышает давление?» Кладовщик отвечает: «Да, вот этот М-КР 32-20-2 — он редукционный, как раз для снижения!»

Технические характеристики

Основные эксплуатационные параметры гидроклапана М-КР 32-20-2, влияющие на его интеграцию в гидросистему.

Преимущества и особенности эксплуатации

Использование данного гидроклапана в промышленных гидросистемах обеспечивает ряд значимых преимуществ.

Расширенный диапазон регулировки. Наличие двух золотников позволяет точно настраивать давление в широких пределах, адаптируя устройство под различные технологические задачи.

Высокая стабильность давления. Конструкция обеспечивает поддержание заданного параметра с минимальными отклонениями, что повышает точность работы исполнительных механизмов.

Интеграция в автоматизированные системы. Возможность внешнего управления позволяет включать гидроклапан М-КР 32-20-2 в контуры автоматического регулирования.

Надежность и долгий ресурс. Прочная конструкция и использование качественных материалов рассчитаны на интенсивную эксплуатацию в составе насосных групп и гидростанций.

Универсальность применения. Устройство совместимо с различными типами промышленного и мобильного оборудования.

Принцип работы гидроклапана М-КР 32-20-2

Работа устройства основана на балансе сил, действующих на основной и вспомогательный золотники. Рабочая жидкость под давлением поступает на вход клапана. При превышении заданного значения на выходе, основной золотник смещается, открывая канал для сброса излишков жидкости. Вспомогательный золотник включается в процесс для тонкой регулировки в расширенном диапазоне. При активации функции внешнего управления, сигнал от гидравлического каскада воздействует на управляющую полость, дополнительно корректируя положение золотников и, следовательно, выходное давление.

Температурный режим и срок службы

Гидроклапан М-КР 32-20-2 рассчитан на работу с минеральными маслами и другими совместимыми жидкостями в диапазоне температур от -20°C до +80°C. Допускается как непрерывная работа, так и циклические нагрузки с частыми пусками и остановами. Ресурс работы напрямую зависит от качества рабочей среды, соблюдения предельных параметров давления и своевременного сервисного обслуживания. Использование систем фильтрации масла и поддержание чистоты гидравлического контура являются критически важными факторами для продления срока службы устройства.

Область применения

Данный редукционный гидроклапан широко применяется в различных отраслях промышленности и спецтехнике.

В стационарном оборудовании: металлообрабатывающие и деревообрабатывающие станки, прессовое оборудование, литьевые машины, автоматизированные производственные линии, испытательные стенды.

В мобильной технике: строительная и дорожная техника (экскаваторы, бульдозеры, грейдеры), сельскохозяйственные машины, коммунальная техника, горнодобывающее оборудование.

В гидравлических системах: насосные станции, гидростанции, системы управления гидроцилиндрами и гидромоторами, где требуется поддержание стабильного давления в отдельных контурах.

Типичные ошибки при подборе

Неправильный выбор гидроклапана может привести к нестабильной работе системы или преждевременному выходу из строя.

1. Подбор исключительно по присоединительным размерам (резьба М48) без учета требуемого расхода (до 350 л/мин) и рабочего давления (до 20 МПа).

2. Игнорирование температурного диапазона эксплуатации, особенно при работе на открытом воздухе в зимних условиях.

3. Использование с рабочей средой, для которой клапан не предназначен (например, агрессивные жидкости или эмульсии без подтвержденной совместимости).

4. Неучет необходимости внешнего управления при проектировании автоматизированной гидросистемы.

Условное обозначение модели

Шифр М-КР 32-20-2 расшифровывается следующим образом: М – монтаж на плиту, КР – клапан редукционный, 32 – условный проход в миллиметрах, 20 – номинальное давление настройки в мегапаскалях, 2 – исполнение с двумя золотниками и возможностью внешнего управления.

Подробные габаритные и присоединительные размеры

Для проверки совместимости с установленным оборудованием необходимо сверить все монтажные размеры.

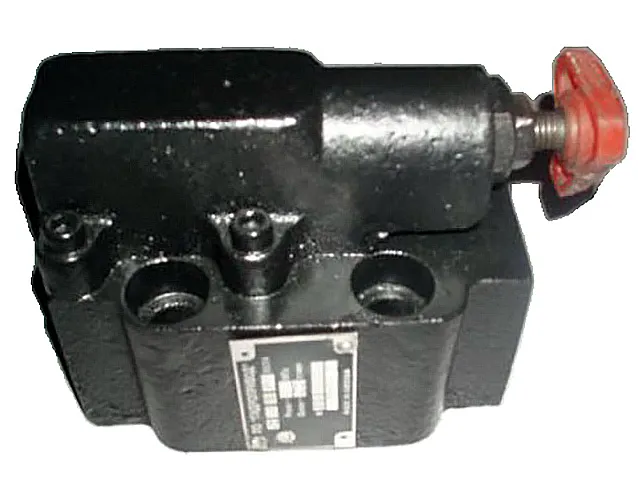

Внешний вид гидроклапана М-КР 32-20-2 со стороны подключения. Видны основные габариты и присоединительные элементы.

Примеры заказа гидроклапана

В зависимости от требований гидросистемы, можно рассмотреть следующие варианты:

1. Базовая модель: Гидроклапан М-КР 32-20-2 — для стандартных задач с давлением до 20 МПа и расходом до 350 л/мин.

2. Модель с другим номинальным давлением: В рамках серии возможны модификации с иным давлением настройки, например, М-КР 32-10-2.

3. Модель с иным типом управления: Исполнения без функции внешнего управления (с индексом 1 вместо 2) для упрощенных систем.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию гидроклапана М-КР 32-20-2?
Выбор должен основываться на трех ключевых параметрах: требуемое выходное давление (в пределах 1-20 МПа), максимальный расход жидкости (не более 350 л/мин) и тип подключения (стыковой монтаж на плиту с резьбой М48). Для систем с автоматизацией необходимо выбирать исполнение с возможностью внешнего управления (индекс 2).

Каковы сроки поставки и доставки по России и СНГ?
Стандартные сроки поставки составляют от 3 до 10 рабочих дней в зависимости от региона. Доставка осуществляется в основные промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наличие на складе уточняйте при оформлении заявки.

Какие условия эксплуатации необходимо соблюдать для долговечной работы клапана?
Важно соблюдать температурный диапазон рабочей жидкости от -20°C до +80°C, использовать масла с рекомендуемым уровнем вязкости и чистоты (не ниже класса чистоты по ISO 4406: 20/18/15). Установка фильтров тонкой очистки в систему и регулярная замена уплотнений увеличат ресурс работы гидроклапана М-КР 32-20-2.

Совместим ли данный гидроклапан с существующим оборудованием и можно ли подобрать аналог?
Клапан совместим с большинством типовых гидросистем, использующих минеральные масла. Для проверки совместимости необходимы данные о присоединительных размерах и рабочих параметрах. Специалисты компании-поставщика помогут подобрать полный аналог или кросс-замену под вашу систему.

Поставка и сервис

Гидроклапан М-КР 32-20-2 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем техническую консультацию, помощь в подборе оборудования под параметры существующей гидросистемы и послепродажное сервисное обслуживание. Для оформления заказа, уточнения цен и сроков поставки свяжитесь с нашими специалистами через сайт 777-gidra.ru или оставьте заявку на обратный звонок.
