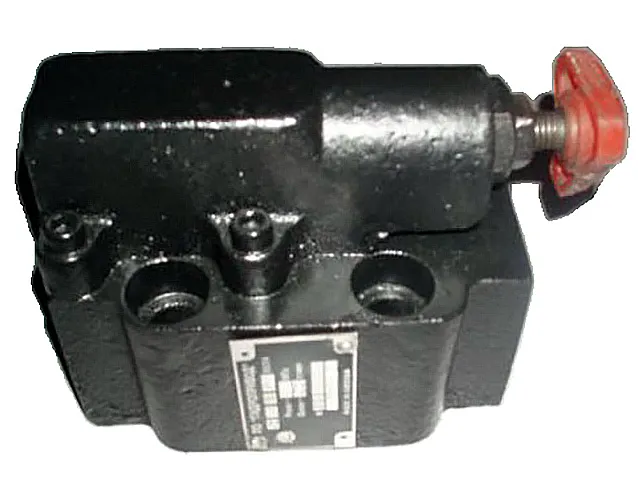

Гидроклапан М-КР 32-32-2 – это двухступенчатый редукционный золотниковый гидроклапан, предназначенный для точной установки и поддержания стабильного давления в ответственных гидравлических системах промышленного оборудования и спецтехники. Устройство обеспечивает надежную работу в условиях переменных нагрузок, что делает его незаменимым для металлообрабатывающих станков, литьевых машин и прессового оборудования.
Описание и назначение
Редукционный гидроклапан модели М-КР 32-32-2 служит для плавного и точного снижения давления, поступающего от насосной станции, до заданного значения во вторичной линии. Его применение позволяет обеспечить безопасность и эффективность работы исполнительных механизмов, предотвращая их перегрузку. Благодаря двухступенчатой системе регулировки данный гидроклапан отличается высокой точностью работы даже при значительных колебаниях расхода в системе.
Основные параметры и габариты
Масса устройства составляет 11 кг. Максимальные габаритные размеры по длине, ширине и высоте: 159×130×173 мм соответственно. Основное присоединение к гидросистеме выполняется через резьбу М48. Код ТН ВЭД для данной продукции – 8481.20.000.
— Инженер спрашивает у нового Гидроклапана М-КР 32-32-2: «Выдержать такое давление сможешь?»
— А что, есть варианты? — невозмутимо отвечает клапан.
Технические характеристики гидроклапана М-КР 32-32-2
| Параметр | Значение |
|---|
| Условный проход, мм | 32 |
| Номинальное давление, МПа | 32 |
| Максимальное давление на входе/выходе, МПа | 34 / 32 |
| Расход номинальный, л/мин | 250 |
| Минимальный перепад давления для работы, МПа | 1 |
| Диапазон настройки выходного давления, МПа | 1,5–31 |
| Диапазон температур рабочей среды, °С | -20…+80 |
| Тип рабочей среды | Минеральные масла по ГОСТ 17479.3 (ВМГЗ, ИГП и аналоги) |
Преимущества и особенности эксплуатации
Применение Гидроклапана М-КР 32-32-2 обеспечивает ряд эксплуатационных преимуществ для производственных компаний.
1. Стабильность технологических процессов. Высокая точность поддержания заданного выходного давления, независимо от колебаний в основной магистрали, повышает качество обработки и снижает процент брака.
2. Повышение ресурса гидрооборудования. Защита гидросистемы от перегрузок и скачков давления снижает износ насосов, гидроцилиндров и уплотнений, увеличивая межремонтный интервал.
3. Упрощение интеграции и обслуживания. Стандартное присоединение по ISO 4401 и модульная конструкция упрощают монтаж и замену элемента. Возможность дистанционного управления интегрирует клапан в АСУ ТП.
4. Универсальность применения. Широкий диапазон настройки давления (от 1,5 до 31 МПа) позволяет использовать одну модель для решения различных задач в цехе, сокращая номенклатуру запасных частей.
5. Регулировка без остановки оборудования. Функция внешнего управления позволяет оперативно перенастраивать рабочие параметры гидросистемы в процессе работы, сокращая простой.
Принцип действия в гидросистеме
Функционирование Гидроклапана М-КР 32-32-2 основывается на принципе компенсации давления. Подводимый к входному порту поток рабочей жидкости воздействует на главный золотник и через дроссели на пилотную ступень. Настроечная пружина пилотного клапана создает опорное усилие. При превышении выходным давлением заданного значения пилотный золотник смещается, сбрасывая давление с полости управления главного золотника. Главный золотник, в свою очередь, перемещается, ограничивая или перенаправляя поток до момента восстановления баланса сил. Такая двухступенчатая схема обеспечивает высокую точность стабилизации при значительных расходах.
Ресурс работы и температурные условия
Проектный срок службы Гидроклапана М-КР 32-32-2 превышает 8 лет или 10 000 рабочих циклов при соблюдении регламента эксплуатации. Ключевыми факторами, влияющими на ресурс, являются качество рабочей жидкости, наличие фильтрации тонкой очистки (рекомендуется не ниже класса чистоты NAS 9) и соблюдение интервалов обслуживания. Устройство сохраняет работоспособность в диапазоне температур от -20°C до +80°C, что позволяет использовать его как в отапливаемых цехах, так и на технике, работающей в условиях умеренного климата. Для непрерывного режима работы и циклических нагрузок с частыми пусками клапан имеет соответствующий конструктивный запас прочности.
Области применения и совместимое оборудование
Данный гидроклапан находит широкое применение в промышленном гидравлическом оборудовании, где требуется точный контроль усилия или скорости. Основные сферы использования:
Обрабатывающие станки: координатно-расточные, шлифовальные, токарные станки с ЧПУ для точной подачи.
Прессовое оборудование: гидравлические прессы холодной и горячей штамповки, ковочные прессы, прессы для пакетирования.
Технологические линии: литьевые машины для пластмасс под давлением, линии разлива, оборудования для упаковки.
Строительная и спецтехника: управление рабочим оборудованием экскаваторов, фронтальных погрузчиков, автокранов, буровых установок.
Гидростанции и насосные группы: в составе стационарных и мобильных гидравлических станций для распределения потоков.
Расшифровка условного обозначения
Индекс модели М-КР 32-32-2 формируется по следующей логике:
М – обозначение модификации корпуса (магистральный).
КР – тип устройства: Клапан Редукционный.
32 – номинальный условный проход в миллиметрах (Ду32).
32 – номинальное рабочее давление в мегапаскалях (32 МПа).
2 – исполнение с возможностью внешнего (электрогидравлического) управления.
Схематическое изображение корпуса клапана с указанием размеров D=57 мм (диаметр фланца), d=М48 (резьба), l=55 мм (высота присоединительной части). По данному чертежу инженер может проверить возможность установки без переделок в существующий гидрораспределитель. Присоединение стандартизировано по ISO 4401.
Состав ремонтного комплекта и типовые заменяемые компоненты
Регулярное сервисное обслуживание и своевременная замена изношенных элементов продлевают срок службы клапана. Чаще всего требуют замены следующие детали.
| Наименование запчасти | Материал/исполнение | Причины износа |
|---|
| Уплотнительные кольца (O-ring) главного золотника | Фторкаучук FPM (Viton) | Потеря эластичности при высоких температурах, абразивный износ от загрязненного масла. |
| Возвратная пружина пилотной ступени | Пружинная сталь с антикоррозионным покрытием | Усталость металла при циклической работе, особенно при настройке на максимальное давление. |
| Золотник пилотного клапана | Закаленная сталь, хромированная | Задиры и коррозия из-за попадания воды или химически агрессивных жидкостей. |
| Манжеты и уплотнения штока регулировки | NBR (нитрильный каучук) | Механический износ от частых регулировок вручную, воздействие мороза. |
Типичные ошибки при подборе аналога
Выбор только по присоединительной резьбе. Недостаточно ориентироваться на совпадение резьбы (М48). Необходимо обязательно проверять соответствие номинального расхода (250 л/мин) и рабочего давления (32 МПа) характеристикам системы.
Пренебрежение температурным режимом. Установка клапана, рассчитанного на диапазон до +80°C, в систему с пиковыми температурами масла выше 90°C приведет к ускоренной деградации уплотнений и заклиниванию.
Игнорирование типа рабочей жидкости. Стандартное исполнение Гидроклапана М-КР 32-32-2 предназначено для минеральных масел. Для работы на водно-гликолевых смесях или биоразлагаемых жидкостях требуется специальное исполнение с соответствующими уплотнениями (например, EPDM).
Отсутствие запаса по перепаду давления. Для корректной работы клапана необходим перепад давления между входом и выходом не менее 1 МПа. При закачке изношенным насосом это условие может не выполняться, что приведет к нестабильной работе или полному несрабатыванию.
Варианты оформления заказа
Для специалистов по закупкам приведем примеры типовых заказов на клапаны данной серии.
Пример 1. Плановая модернизация. Заказ на 4 шт. Гидроклапана М-КР 32-32-2. Исполнение: стандартное, для минерального масла Индустриальное-20А. Назначение: замена на устаревших координатно-расточных станках 2Е450.
Пример 2. Комплектация новой линии. Поставка комплекта из 6 клапанов для вновь вводимой прессовой линии усилием 1600 тс. Исполнение: со стандартными уплотнениями FPM. Требуется поставка в г. Тольятти.
Пример 3. Срочный ремонт для ТС. Заказ 2 шт. в сборе для ремонта системы управления стрелой мобильного автокрана на шасси КамАЗ. Исполнение: стандартное. Доставка на площадку в г. Краснодар.
Для оформления заказа вы можете воспользоваться формой обратной связи или связаться с нашими специалистами.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать модификацию Гидроклапана М-КР, зная только давление и расход в моей системе?
Ответ: Ключевые параметры для подбора: максимальное давление на входе (не должно превышать 34 МПа для данной модели), требуемое давление на выходе (должно попадать в диапазон 1,5–31 МПа) и максимальный расход (не более 250 л/мин). Также важен тип присоединения (резьба М48, стандарт ISO 4401) и рабочая среда (минеральное масло ГОСТ 17479.3).
Вопрос: Каковы сроки поставки Гидроклапана М-КР 32-32-2 в Екатеринбург и есть ли он на складе?
Ответ: Данная модель часто поддерживается в наличии на нашем складе в Екатеринбурге. При отсутствии, стандартный срок поставки с центрального склада в Москве составляет 3-5 рабочих дней. Доставка в другие регионы РФ и страны СНГ обсуждается индивидуально.
Вопрос: Можно ли эксплуатировать этот гидроклапан на открытой площадке зимой или в сильно запыленном цехе?
Ответ: Да, эксплуатация возможна при температуре воздуха от -20°C до +80°C. Для защиты от пыли рекомендуется использование штатных резиновых защитных колпачков на регулировочном винте и портах. При работе в условиях повышенной абразивной пыли необходимо обеспечить более частую замену фильтров тонкой очистки гидравлической жидкости.
Вопрос: Этот клапан совместим с гидрораспределителями Р80 или СТД? Можно ли подобрать аналог, если не подходит давление?
Ответ: Гидроклапан М-КР 32-32-2 имеет присоединение по ISO 4401 (CETOP 5), что делает его совместимым с большинством современных гидрораспределителей, включая серии Р80. Если требуется работа с давлением ниже 1,5 МПа или выше 31 МПа, мы поможем подобрать альтернативную модель из каталога бренда ГИДРАВЛИК с другими параметрами настройки.
