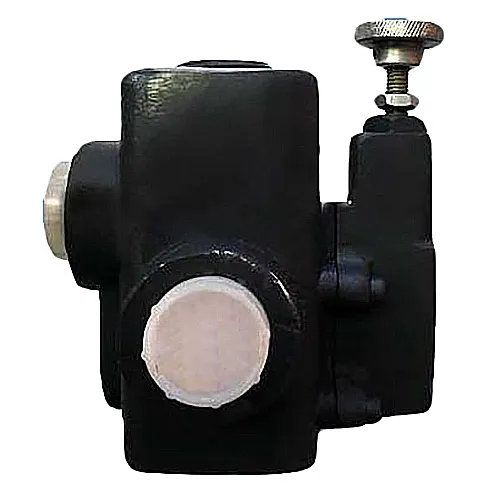

Гидроклапан М-КР 32-32-1 – это редукционный клапан золотниковой конструкции непрямого действия, предназначенный для точного снижения и поддержания стабильного давления в магистралях гидравлических систем промышленного оборудования. Устройство обеспечивает безопасность и эффективную работу гидроприводов под высокими нагрузками.
Назначение и область применения
Основная функция данного гидроклапана – понижение давления потока рабочей жидкости, поступающего от насоса, до заданного, безопасного для конкретного контура или исполнительного механизма уровня. Гидроклапан М-КР 32-32-1 находит широкое применение в составе гидростанций и насосных групп для промышленных прессов, металлообрабатывающих станков с ЧПУ, литейных машин, а также в гидросистемах мобильной техники: дорожно-строительных машин, сельскохозяйственных комбайнов, лесозаготовительного и горнодобывающего оборудования.
Габаритные параметры и код ТН ВЭД
| Параметр | Значение |
|---|
| Масса (вес) | 12,0 кг |
| Габаритные размеры (Д х Ш х В) | 159 x 130 x 173 мм |
| Присоединительная резьба | М48х2-6Н |
| Код ТН ВЭД | 8481300000 |
В технической среде ходит байка: приходит как-то инженер-гидравлик к знакомому со словами: «Привет, а у тебя гидроклапан М-КР 32-32-1 на примете не завалялся? Нужно давление подправить, а в аптеке, знаешь, таких не продают».
Технические характеристики и параметры
Ключевые эксплуатационные показатели определяют надежность и эффективность клапана в составе гидравлической схемы.
Технические характеристики Гидроклапан М-КР 32-32-1
| Наименование параметра | Значение / Диапазон |
|---|
| Рабочее давление на входе | от 2,5 до 34 МПа |
| Диапазон регулируемого редуцированного давления | от 1,5 до 32 МПа |
| Максимальная пропускная способность (расход) | до 5,8 дм³/с |
| Допустимая внутренняя утечка | не более 500 см³/с |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла (ISO VG 32, 46, 68), совместим с некоторыми HFC- и HFD-жидкостями |
| Температурный диапазон работы | от -40°С до +80°С |
| Климатическое исполнение по ГОСТ | УХЛ4 |
Преимущества и особенности эксплуатации
Использование гидроклапана М-КР 32-32-1 в технологических линиях обеспечивает ряд значимых эксплуатационных преимуществ:
1. Высокая стабильность выходного давления. Золотниковая схема с подпружиненной регулировкой обеспечивает минимальный гистерезис и точное поддержание заданного значения даже при колебаниях входного давления и расхода.
2. Увеличение ресурса оборудования. Предотвращает перегрузки и гидроудары в защищаемом контуре, тем самым продлевая срок службы гидроцилиндров, насосов и другого дорогостоящего оборудования.
3. Универсальность и совместимость. Резьбовое присоединение и стандартные параметры давления делают модель легко интегрируемой в большинство типовых гидросистем российского и зарубежного производства.
4. Надежность в тяжелых условиях. Конструкция рассчитана на работу в условиях вибрации и широкого температурного диапазона, характерных для мобильной спецтехники и промышленных цехов.
5. Уменьшение времени простоя. Простая и надежная конструкция требует минимального сервисного обслуживания, а при необходимости ремонта большинство уплотнительных элементов доступны в составе ремонтного комплекта.
Принцип работы
Гидроклапан М-КР 32-32-1 функционирует по принципу непрямого действия (двухступенчатого редуцирования). Рабочая жидкость под высоким давлением поступает на вход клапана (Р) и проходит через канал основного золотника. Давление в полости управления регулируется вспомогательным клапаном, настроенным на требуемое выходное давление (установка пружиной). При превышении заданного уровня в управляющей полости золотник смещается, частично или полностью перекрывая проточный канал, и сбрасывая излишек давления через дренажный порт (Т). Это обеспечивает поддержание стабильного давления на выходе (А) независимо от колебаний на входе или изменения расхода.
Температурный режим работы и ресурс
Устройство предназначено для работы в диапазоне температур рабочей среды от -40°C до +80°C. Для таких условий используются специальные морозо- и термостойкие уплотнения. Срок службы гидроклапана М-КР 32-32-1 напрямую зависит от качества рабочей жидкости и состояния системы фильтрации масла. При использовании масла класса чистоты не ниже NAS 10 и своевременной замене фильтров тонкостью 25 мкм ресурс работы клапана до капитального ремонта может превышать 10 000 моточасов. Основные факторы, сокращающие ресурс: загрязнение твердыми частицами, попадание воды в масло и систематическая работа на предельных давлениях.
Типичные ошибки при подборе
Избегайте следующих ошибок при выборе и замене клапана:
• Выбор только по присоединительной резьбе. Критически важно учитывать номинальное давление (32 МПа) и требуемую производительность (расход до 5,8 л/с).
• Игнорирование типа рабочей среды. Хотя гидроклапан М-КР 32-32-1 совместим с большинством масел, применение специальных синтетических или биоразлагаемых жидкостей требует проверки совместимости с уплотнительными материалами.
• Неучет условий эксплуатации. Для работы в неотапливаемых помещениях зимой или под открытым небом необходимо убедиться в соответствии температурного диапазона клапана (УХЛ4) реальным условиям.
Габаритные и присоединительные размеры
Точное соответствие габаритов и типа подключения — замена клапана пройдет быстро и без доработок. Основной монтажный размер — резьба М48х2-6Н. Перед заказом рекомендуется сверить габариты и схему подключения с имеющейся или проектируемой гидросхемой.
Схема гидравлических подключений клапана М-КР 32-32-1 (P-вход, A-выход, T-дренаж)

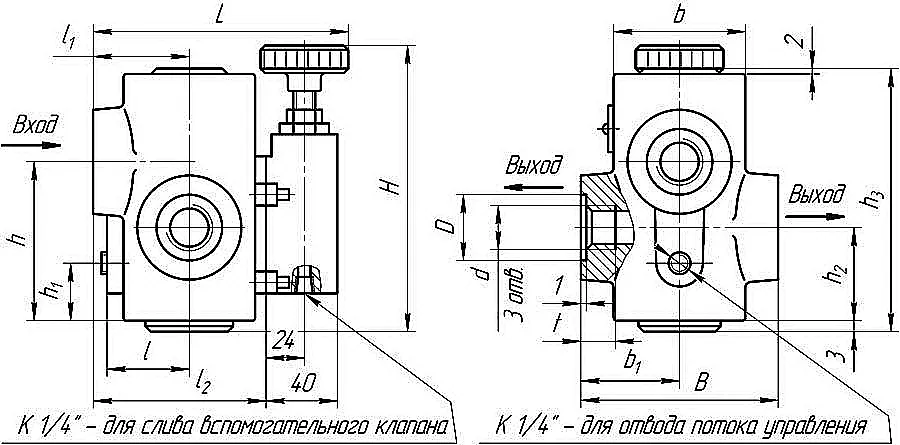

Габаритный чертеж с указанием основных размеров гидроклапана
Условное обозначение и расшифровка кода модели
Маркировка «М-КР-32-32-1 УХЛ4» содержит полную информацию о клапане:
М-КР — марка (модель) редукционного клапана непрямого действия.
32 (первое) — условный проход (Dy), 32 мм.
32 (второе) — номинальное (максимальное) давление настройки, 32 МПа.
1 — исполнение по типу присоединения (1 – резьбовое).
УХЛ4 — климатическое исполнение для работы в умеренном и холодном макроклиматическом районе, категория размещения 4 (в закрытых помещениях).
Состав ремкомплекта и часто заменяемые запчасти
Для технического обслуживания и ремонта гидроклапана М-КР 32-32-1 доступны ремкомплекты, включающие наиболее изнашиваемые элементы.
Типовой состав ремонтного комплекта
| Наименование элемента | Материал | Примечание |
|---|
| Комплект уплотнительных колец (O-Ring) | NBR / FKM | Для основного корпуса и золотника |
| Уплотнительная манжета золотника | Полиуретан | Износ при работе с загрязненным маслом |
| Регулировочная пружина | Пружинная сталь | Усталость металла при циклической нагрузке |
| Вспомогательный клапан (игольчатый) | Сталь с покрытием | Износ седла при частых переключениях |
| Уплотнительные прокладки | Паронит | Для фланцевых соединений (при наличии) |
Примеры подбора и заказа
В зависимости от требований гидросистемы, можно выбрать базовую или модифицированную модель:
Пример 1: Прямая замена. Для станка 16К20 требуется редукционный клапан на давление 25 МПа с проходом 32 мм. Подходит базовая модель Гидроклапан М-КР 32-32-1, так как диапазон настройки (1,5–32 МПа) включает требуемое значение.
Пример 2: Подбор под другую резьбу. Если в системе используется другой тип присоединения, например, фланцевое, необходимо уточнить наличие исполнения с индексом, отличным от «1».
Пример 3: Комплект для гидростанции. При проектировании новой насосной группы для пресса с рабочим давлением 30 МПа клапан М-КР 32-32-1 подбирается исходя из производительности насоса (расхода), которая не должна превышать 5,8 дм³/с.
