Амортизатор АКСС-85М(И)

Описание и назначение амортизатора серии АКСС

Амортизатор АКСС-85М(И) — это специализированное устройство виброизоляции, предназначенное для судостроительной отрасли. Он обеспечивает эффективное гашение вибраций и ударных нагрузок, что критично для работы оборудования в условиях постоянного воздействия морской среды. Данная модель амортизатора АКСС-85М(И) применяется в системах, требующих надежной защиты от динамических воздействий и совместимости с агрессивными средами, такими как масла, топливо и соленая вода.

Вес изделия составляет 1,8 кг, габаритные размеры: диаметр основания 120 мм, высота 76 мм. Код ТН ВЭД 8431.49.000 0 — устройства для подавления вибрации.

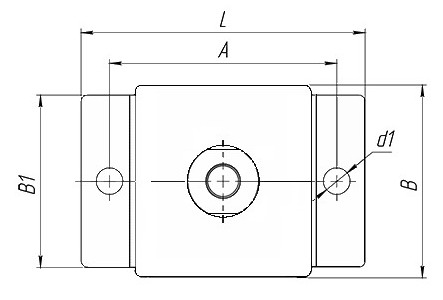

Схема монтажа амортизатора АКСС-85М(И) с указанием точек крепления.

Основные технические параметры

Технические характеристики амортизатора АКСС-85М(И) определяют его эксплуатационные возможности. Ниже приведены ключевые параметры для данной модели и сравнительные данные для всей серии АКСС, что позволяет инженерам корректно подобрать устройство под конкретные условия нагрузки.

Преимущества и особенности эксплуатации

Выбор амортизатора АКСС-85М(И) обеспечивает ряд практических преимуществ для эксплуатации судового и промышленного оборудования:

• Увеличение ресурса оборудования: эффективное подавление вибраций снижает усталостные нагрузки на узлы и механизмы, продлевая их срок службы.
• Устойчивость к агрессивным средам: маслостойкость и защита от морской воды минимизируют коррозию и износ, сокращая затраты на сервисное обслуживание.
• Простота интеграции: стандартные присоединительные размеры и крепеж (М14) облегчают монтаж и замену без доработки конструкции.
• Высокая надежность: сварная конструкция и страховочный элемент предотвращают катастрофические отказы при экстремальных нагрузках.
• Длительный срок службы: расчетный ресурс работы амортизатора АКСС-85М(И) достигает 10 лет при соблюдении условий эксплуатации.

Инженер-гидравлик спрашивает у механика: «Почему ваш амортизатор АКСС-85М(И) работает тише, чем у всех?» Тот отвечает: «Потому что он, как и я, уже научился не обращать внимания на постоянные встряски!»

Принцип действия в гидросистеме

Работа амортизатора АКСС-85М(И) основана на демпфирующих свойствах резинометаллического композита. При передаче вибрации от работающего оборудования (например, насосной группы или дизель-генератора) на основание, упругий элемент устройства деформируется, поглощая и рассеивая кинетическую энергию. Металлический каркас обеспечивает структурную целостность, а конструктивная страховка защищает от чрезмерных смещений. Это позволяет использовать амортизатор АКСС-85М(И) для стабилизации давления в смежных гидравлических магистралях за счет снижения паразитных колебаний.

Температурные условия и ресурс работы

Для обеспечения заявленного ресурса работы амортизатор АКСС-85М(И) должен эксплуатироваться в определенных условиях. Номинальный температурный диапазон составляет от -5°C до +70°C. Кратковременное воздействие температур от -10°C до +100°C допустимо не более одного часа с частотой не чаще раза в месяц. В нерабочем состоянии (хранение, транспортировка) устройство сохраняет свойства при -40°C. На срок службы напрямую влияет качество среды: применение чистых масел и топлив, а также регулярная фильтрация рабочей жидкости в системе способствуют максимальному ресурсу. Режим работы — продолжительный, с циклическими вибрационными нагрузками.

Область применения и типовое оборудование

Основная сфера применения амортизатора АКСС-85М(И) — судостроение и морская техника. Он устанавливается для виброизоляции следующих агрегатов:

• Судовые дизель-генераторные установки и вспомогательные двигатели.
• Насосные станции системы водоснабжения и балластные насосы.
• Гидравлические приводы рулевых машин и грузовых кранов.
• Системы вентиляции, кондиционирования воздуха и холодильные агрегаты.
• Топливные насосы высокого давления и модули фильтрации масла.

Благодаря своим характеристикам, данный амортизатор АКСС-85М(И) также находит применение в береговой инфраструктуре: на нефтегазовых платформах, в компрессорных станциях и промышленных гидростанциях, где требуется устойчивость к маслам и агрессивным средам.

Условное обозначение модели

Маркировка АКСС-85М(И) имеет следующую расшифровку:
А — амортизатор.
К — корабельного назначения.
С — сварной конструкции.
С — со страховочным элементом.
85 — номинальная нагрузка 85 килограмм-сил.
М — маслостойкое исполнение корпуса и резиновых элементов.
(И) — исполнение, предназначенное для судостроительной отрасли.

Габариты и особенности монтажа

Для корректной установки амортизатора АКСС-85М(И) необходимо учитывать его присоединительные размеры:

• Диаметр опорного основания: 120 мм.
• Общая высота изделия: 76 мм.
• Тип и размер крепежного отверстия: М14-7H.
• Глубина посадочного места под крепеж: 60 мм.
• Ширина монтажного фланца: 11 мм.

Перед монтажом следует убедиться в совместимости посадочных мест на оборудовании, чистоте поверхности и соответствии момента затяжки крепежных элементов (рекомендуется 55-60 Н·м для резьбы М14).

Состав ремкомплекта и типовые отказы

Амортизатор АКСС-85М(И) является неразборным устройством. В случае выхода из строя рекомендована его замена. Наиболее уязвимым элементом при экстремальных нагрузках или неправильной эксплуатации является резиновый массив. Также со временем может потребоваться замена крепежных элементов из-за коррозии в морской среде. Для поддержания работоспособности важно соблюдать температурный режим и избегать контакта с несовместимыми химическими средами.

Распространенные ошибки при подборе

• Неучет полного спектра нагрузок: выбор только по статической нагрузке без учета частоты и амплитуды вибраций.
• Пренебрежение условиями среды: применение в средах, отличных от масел, топлива или морской воды, без проверки совместимости.
• Ошибки в монтаже: перекос при установке, недотяжка или чрезмерная затяжка крепежа, ведущие к неравномерному распределению нагрузки и преждевременному износу.
• Игнорирование температурного фактора: эксплуатация за пределами допустимого диапазона, что приводит к потере эластичности резины или ее растрескиванию.

Варианты оформления заказа

При обращении за амортизатором АКСС-85М(И) вы можете указать следующие типовые варианты конфигурации:

1. АКСС-85М(И) — базовая поставка устройства для судостроения.
2. АКСС-85М(И)-К — комплект, включающий четыре амортизатора с полным набором крепежных элементов.
3. АКСС-85М(И)-С — модель, поставляемая с сертификатом Речного Регистра (РМРС) для официальных судостроительных проектов.
4. АКСС-85М(И)-П — модификация с увеличенным расчетным сроком службы (до 15 лет) для ответственных объектов.

Поставка и техническая поддержка

Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество продукции, подтвержденное сертификатами соответствия. Каждый амортизатор АКСС-85М(И) проходит многоступенчатый контроль перед отгрузкой. Организуем оперативную доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Срок поставки обычно составляет от 3 до 7 рабочих дней. Наши специалисты готовы оказать консультацию по подбору аналогов под вашу существующую систему и помочь в оформлении заявки через сайт 777-gidra.ru.
