Блок подготовки воздуха П-ФРК-10-2 является ключевым компонентом пневматических систем, предназначенным для комплексной подготовки сжатого воздуха. Это устройство обеспечивает эффективную очистку рабочей среды от капельной влаги, минеральных масел и твёрдых частиц, а также автоматическое поддержание заданного давления в пневмоприводах и промышленном оборудовании, что гарантирует его стабильную и долговечную работу.
Масса блока не превышает 1,26 кг. Присоединение осуществляется с помощью резьбовых отверстий с трубной цилиндрической резьбой G3/8″. Для таможенного оформления используется Код ТН ВЭД: 8421 39 000 0 (приблизительный, точный код уточняется при заказе).
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 10 |
| Присоединительная резьба | G3/8” |
| Масса, кг, не более | 1.26 |
Спросили как-то у блока подготовки воздуха П-ФРК-10-2: "Ты почему такой чистюля?" Ответил: "А как же, без меня в системе воздух грязный, и никакое оборудование не работает стабильно!"
Подробные технические параметры
Блок подготовки воздуха П-ФРК-10-2 характеризуется следующими точными эксплуатационными показателями, которые обеспечивают надёжность пневмосистемы.
| Характеристика | Значение |
|---|
| Условный проход, мм | 10 |
| Присоединение пневмолиний | Резьба G3/8” |
| Номинальное давление, МПа | 1.0 |
| Минимальное давление на входе, МПа | 0.10 |
| Номинальный расход воздуха при давлении 0.4 МПа, м³/мин | Не менее 0.63 |
| Минимальный расход воздуха при давлении 0.4 МПа, м³/мин | Не более 0.16 |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, % | Не менее 90 |
| Диапазон настройки давления на выходе, МПа | 0.05 – 0.85 |
| Падение давления при изменении расхода, МПа | 0.04 |
| Изменение давления на выходе при снижении входного давления, МПа | Не более 0.035 |
| Превышение давления для срабатывания клапана сброса, МПа | Не более 0.08 |
| Объём резервуара для конденсата, см³ | Не менее 100 |
| Способ отвода конденсата | Ручной |
| Масса, кг | Не более 1.26 |
Преимущества и особенности эксплуатации
Использование блока подготовки воздуха серии П-ФРК предоставляет ряд значимых выгод для производственного процесса и сервисного обслуживания:
Увеличение ресурса оборудования. Эффективная фильтрация воздуха от влаги и абразивных частиц минимизирует износ цилиндров, пневмомоторов и клапанов, продлевая межремонтный период.
Стабильность давления в системе. Редукционный клапан автоматически компенсирует колебания входного давления, обеспечивая постоянные рабочие параметры для исполнительных механизмов, что напрямую влияет на качество продукции и снижение простоев.
Удобство монтажа и обслуживания. Компактная конструкция с резьбовым присоединением G3/8” и возможностью крепления на кронштейне упрощает интеграцию. Визуальный контроль уровня загрязнения в прозрачном стакане и ручной сброс конденсата делают обслуживание интуитивно понятным.
Совместимость с типовыми гидро- и пневмосистемами. Блок подготовки воздуха П-ФРК-10-2 спроектирован для работы в стандартных промышленных контурах, что упрощает модернизацию или ремонт существующих линий.
Принцип работы в составе пневмосистемы
Сжатый воздух поступает во входной патрубок блока подготовки воздуха П-ФРК-10-2, где сразу попадает в центробежный фильтр-влагоотделитель. Здесь происходит отделение основной массы капельной влаги и крупных твёрдых частиц. Далее воздушный поток проходит через фильтрующий элемент с абсолютной тонкостью фильтрации 25 мкм, где задерживаются более мелкие примеси и масляный аэрозоль. Очищенная среда направляется в редукционный клапан, который, в зависимости от положения настроечной рукоятки, поддерживает на выходе постоянное давление в диапазоне от 0,05 до 0,85 МПа. В случае аварийного превышения давления срабатывает предохранительный клапан, сбрасывающий излишки в атмосферу. Отделённый конденсат накапливается в прозрачном стакане и периодически удаляется оператором вручную.
Температурный режим, ресурс и условия долговечной работы
Блок подготовки воздуха П-ФРК-10-2 рассчитан на продолжительную работу в широком диапазоне условий. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150, позволяет эксплуатировать устройство при температуре окружающей среды от -10°C до +55°C. Ресурс работы напрямую зависит от качества подаваемого сжатого воздуха: рекомендуется использовать среду, очищенную не грубее 12 класса по ГОСТ 17433. Ключевыми факторами, влияющими на срок службы, являются регулярность удаления конденсата, своевременная замена фильтрующего элемента и соблюдение пределов рабочего давления (0,1 – 1,0 МПа). При соблюдении этих условий блок подготовки воздуха демонстрирует высокую надёжность.
Область применения и типовое оборудование
Данный блок подготовки воздуха востребован в различных отраслях промышленности, где чистота и стабильность давления воздуха критически важны. Он применяется на станках с ЧПУ, прессовом и штамповочном оборудовании, автоматических упаковочных линиях, в пневматических приводах строительной и дорожной техники. Также он является стандартным компонентом промышленных гидростанций и насосных групп, где обеспечивает работу пневмоуправления. Широкое применение блок находит в сервисных центрах и ремонтных мастерских, обслуживающих гидравлическое и пневматическое оборудование.
Типичные ошибки при подборе блока подготовки воздуха
Чтобы избежать проблем при интеграции и эксплуатации, рекомендуется учитывать следующие распространённые ошибки:
Ориентация только на присоединительную резьбу. Необходимо также проверять соответствие номинального расхода (не менее 0,63 м³/мин) и диапазона давлений потребностям конкретной системы.
Пренебрежение температурным диапазоном. Установка блока в условиях, выходящих за рамки -10°C...+55°C, может привести к выходу из строя уплотнений и снижению эффективности фильтрации.
Неверная оценка требуемой чистоты воздуха. Если технологический процесс требует более тонкой очистки (например, 5 или 10 мкм), базовая модель П-ФРК-10-2 с фильтрацией 25 мкм может быть недостаточной.
Игнорирование необходимости обслуживания. Несвоевременный отвод конденсата ведёт к переполнению стакана, попаданию влаги в систему и коррозии компонентов.
Условное обозначение и модификации
Расшифровка индекса П-ФРК-10-2 следующая: П – блок подготовки; ФРК – фильтр-редуктор-клапан; 10 – условный проход 10 мм; 2 – базовая модификация с ручным отводом конденсата. По отдельному запросу доступны варианты исполнения: с суффиксом -АО (автоматический отвод конденсата) и -5 (абсолютная тонкость фильтрации 5 мкм).
Визуализация и габаритные особенности

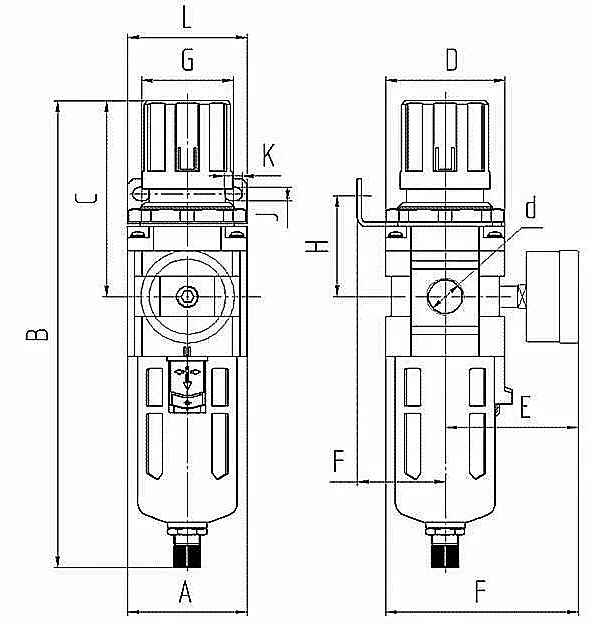

Для наглядности представлены схема и внешний вид блока подготовки воздуха П-ФРК-10-2. При монтаже важно соблюсти вертикальное положение (допустимое отклонение не более 5°), а направление потока воздуха должно совпадать со стрелкой, нанесённой на корпус.

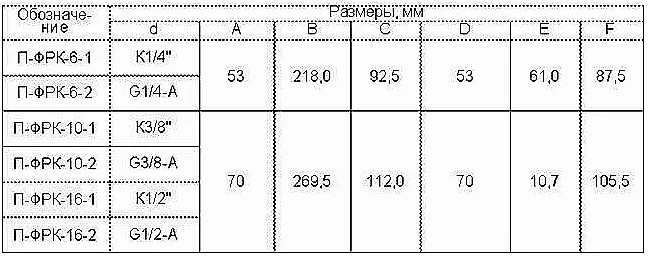

Присоединительные размеры определяются резьбой G3/8″ на входном и выходном патрубках. Для проверки совместимости с существующим трубопроводом необходимо убедиться в совпадении типа и размера резьбы, а также в наличии свободного пространства для монтажа и последующего обслуживания стакана-отстойника.
Примеры оформления заказа
При обращении к поставщику для закупки можно указать следующие типовые варианты:
1. Базовая модель: Блок подготовки воздуха П-ФРК-10-2 (ручной отвод конденсата, фильтрация 25 мкм).
2. Модель с автоматическим отводом: Блок подготовки воздуха П-ФРК-10-2-АО.
3. Модель с повышенной чистотой фильтрации: Блок подготовки воздуха П-ФРК-10-2-5 (абсолютная тонкость 5 мкм).
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА с возможностью профессиональной технической консультации и подбора полного аналога под параметры вашей системы. Мы осуществляем доставку блоков подготовки воздуха по всей территории России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Для оформления заказа на блок подготовки воздуха П-ФРК-10-2 или получения подробных технических консультаций воспользуйтесь специальной формой на сайте или перейдите в раздел Контакты.
