Блок подготовки воздуха П-ФРК-6-2 — это универсальный пневматический модуль, предназначенный для комплексной очистки и стабилизации давления сжатого воздуха в промышленных пневмосистемах. Основная задача устройства — защита пневмооборудования от износа и коррозии путем удаления влаги, масла и твердых частиц, а также поддержание стабильного рабочего давления. Блок подготовки воздуха П-ФРК-6-2 устанавливается на производственных линиях, в станках, прессах и другой технике с пневмоприводами.
Модель имеет условный проход 6 мм, присоединительную резьбу G1/4" и рассчитана на максимальное рабочее давление 1,0 МПа. Код ТН ВЭД для подобных устройств — 8421 39 000 0 (точный код уточняется при заказе).
Технические характеристики блока подготовки воздуха П-ФРК-6-2
Ключевые параметры, определяющие эффективность и совместимость устройства с вашей системой:
| Параметр | Значение |
|---|

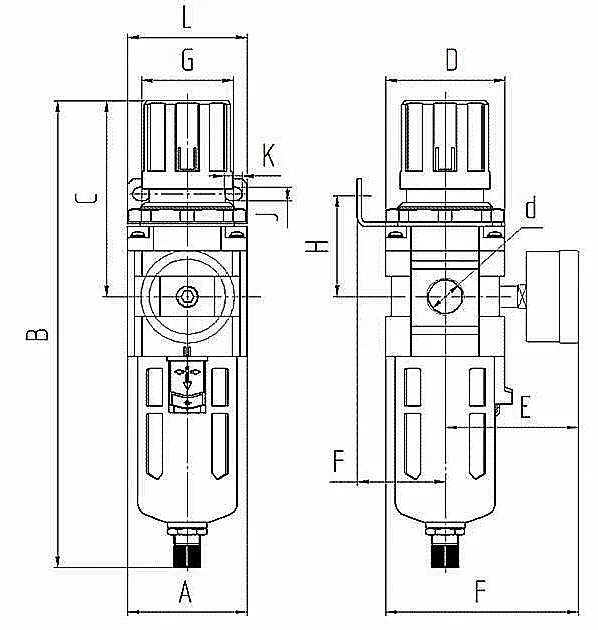

| Схема устройства |  |
| Условный проход (Ду), мм | 6 |
| Тип присоединительной резьбы | G1/4" (трубная цилиндрическая) |
| Максимальное рабочее давление, МПа | 1,0 |
| Минимальное рабочее давление, МПа | 0,1 |
| Номинальная пропускная способность при Pвых=0,4 МПа, м³/мин | ≥ 0,25 |
| Минимальный расход воздуха (при P=0,4 МПа), м³/мин | ≤ 0,16 |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, % | ≥ 90 |
| Диапазон настройки выходного давления, МПа | 0,05 – 0,85 |
| Падение давления на выходе при изменении расхода от 0 до номинала (Pвх=1 МПа, Pнастр=0,4 МПа), МПа, не более | 0,03 |
| Масса, кг, не более | 0,60 |
| Габаритные размеры (приблизительно), мм | 150×100×70 |
Блок подготовки воздуха П-ФРК-6-2 в сборе, вид спереди
Преимущества и особенности эксплуатации
Выбирая блок подготовки воздуха П-ФРК-6-2 для оснащения вашего оборудования, вы получаете ряд существенных эксплуатационных преимуществ:
Компактная интеграция функций. В одном корпусе объединены центробежный фильтр-влагоотделитель, редукционный клапан с точной настройкой и аварийный клапан сброса, что минимизирует занимаемое пространство и упрощает монтаж.
Высокая степень очистки рабочей среды. Устройство обеспечивает удаление капельной влаги и масел с эффективностью не менее 90%, а также задерживает твердые частицы размером от 25 мкм. Это напрямую увеличивает ресурс пневмоцилиндров, клапанов и инструмента.
Стабильность давления. Редукционный клапан блока подготовки воздуха П-ФРК-6-2 точно поддерживает заданное выходное давление (регулируется от 0,05 до 0,85 МПа) даже при колебаниях расхода и давления на входе, что критично для точных технологических операций.
Удобное обслуживание. Прозрачный стакан с металлическим защитным кожухом позволяет визуально контролировать уровень загрязнений. Полуавтоматический сброс конденсата осуществляется как вручную, так и автоматически при отсутствии давления в системе.
— Почему на всех новых станках стоит блок подготовки воздуха П-ФРК-6-2?
— Потому что наш старый механик сказал: «Без него пневматика работает, как чайник без фильтра — и шумит, и ржавеет, и давление прыгает». Теперь только с фильтром-редуктором!
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или магистрали поступает на входной штуцер блока. Первая ступень — центробежный влагоотделитель, где за счет создания вращательного потока происходит сепарация капель влаги и масла. Они оседают на стенках и стекают в нижнюю часть стакана-отстойника.
Далее воздух проходит через фильтрующий элемент, задерживающий твердые примеси. Очищенный воздух поступает в камеру редукционного клапана, который, в зависимости от положения настроечной рукоятки, снижает давление до требуемого пользователем значения и стабилизирует его. В случае аварийного роста давления на выходе сверх настроенного (более чем на 0,08 МПа) срабатывает предохранительный клапан, стравливая излишек в атмосферу. Накопившийся конденсат периодически удаляется через дренажный узел.
Таким образом, блок подготовки воздуха П-ФРК-6-2 обеспечивает подачу на конечное оборудование чистого, осушенного и стабильного по давлению воздуха.
Температурный режим, ресурс работы и факторы влияния
Устройство предназначено для эксплуатации в климатических исполнениях УХЛ и О (категория размещения 4 по ГОСТ 15150) при температуре окружающей среды от -10°С до +60°С. Блок подготовки воздуха рассчитан на непрерывный режим работы в условиях циклических нагрузок, характерных для большинства производственных процессов.
Срок службы напрямую зависит от качества подаваемого сжатого воздуха и своевременности обслуживания. Критически важно, чтобы на вход блока подготовки воздуха П-ФРК-6-2 подавалась среда, предварительно очищенная не грубее 12 класса по ГОСТ 17433. Регулярный ручной или полуавтоматический сброс конденсата, а также контроль состояния фильтрующего элемента позволяют максимально продлить ресурс всех внутренних компонентов — уплотнений, манжет, пружин клапанов и самого фильтроэлемента.
Область применения и типовое оборудование
Блок подготовки воздуха данной модели широко используется в различных отраслях промышленности для обеспечения надежной работы пневмооборудования:
Металлообработка и машиностроение: станки с ЧПУ, координатно-пробивные прессы, сварочные роботы, манипуляторы.
Упаковочная и пищевая промышленность: фасовочные автоматы, этикетировочные машины, машины для розлива.
Строительство и дорожная техника: пневмоинструмент (гайковерты, дрели, отбойные молотки), системы управления автосамосвалов и спецтехники.
Деревообработка: пневмоприводы станков, системы всасывания стружки, автоматические линии распила.
По сути, блок подготовки воздуха П-ФРК-6-2 является обязательным элементом любой современной пневмостанции или насосной группы, где требуется качественная подготовка рабочей среды.
Боковой вид блока, демонстрирующий резьбовые порты G1/4"
Расшифровка условного обозначения П-ФРК-6-2
Маркировка модели содержит всю необходимую информацию для предварительного подбора:
П — пневматическое оборудование.
ФРК — фильтр-редукционный клапан (основные функции: фильтрация и регулирование давления).
6 — условный проход (Ду), 6 мм.
2 — номер модификации, указывающий на наличие аварийного клапана сброса и конкретную компоновку элементов в блоке.
Типичные ошибки при подборе блока подготовки воздуха
Избегайте следующих распространенных ошибок, которые могут привести к неэффективной работе или поломке:
Подбор только по типу резьбы. Резьба G1/4" должна совпадать, но не менее важны соответствие по условному проходу (6 мм) и номинальному расходу (не менее 0,25 м³/мин).
Игнорирование требуемой чистоты воздуха на входе. Несоблюдение требования по предварительной очистке (12 класс по ГОСТ 17433) приведет к быстрому засорению фильтра и потере эффективности влагоотделения.
Неучет температурного диапазона. Установка блока в неотапливаемом помещении при температуре ниже -10°С может вызвать замерзание конденсата и повреждение стакана.
Пренебрежение модификациями. Для сред с повышенными требованиями к чистоте может потребоваться блок с тонкостью фильтрации 5 мкм (модификация «-5»), а для автоматизации — исполнение с автоматическим отводом конденсата («-АО»).
Примеры оформления заказа
При заказе блоков подготовки воздуха укажите полное обозначение и требуемые опции:
1. Базовая модель: Блок подготовки воздуха П-ФРК-6-2. Исполнение УХЛ4, резьба G1/4", диапазон регулировки давления 0,05–0,85 МПа.
2. С автоматическим отводом конденсата: П-ФРК-6-2-АО. Все параметры базовые, но с электромагнитным клапаном для автоматического сброса конденсата.
3. С повышенной чистотой фильтрации: П-ФРК-6-2-5. Тонкость фильтрации 5 мкм для систем, требующих особо чистого воздуха.
Для получения точных габаритных и присоединительных размеров, а также проверки совместимости с вашим оборудованием, рекомендуем обратиться к нашим техническим специалистам.
Часто задаваемые вопросы (FAQ)
1. Как выбрать модификацию блока П-ФРК по давлению и расходу для конкретного оборудования?
Основные критерии: давление в вашей магистрали (должно быть в диапазоне 0,1–1,0 МПа) и суммарный расход воздуха всем подключенным оборудованием. Потребление не должно превышать номинальную пропускную способность блока в 0,25 м³/мин при давлении 0,4 МПа. Для высокоточных систем рассмотрите модификацию с тонкостью фильтрации 5 мкм.
2. Какие сроки поставки блока П-ФРК-6-2 по России и есть ли он на складе?
Базовая модель, как правило, доступна на нашем складе в Москве. Срок поставки в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) составляет 3-7 рабочих дней в зависимости от удаленности. Для стран СНГ сроки обсуждаются индивидуально.
3. Можно ли эксплуатировать блок подготовки воздуха на открытой площадке или в пыльном цехе?
Эксплуатация на открытой площадке возможна только в защитном кожухе при соблюдении температурного диапазона. В пыльных помещениях крайне важна регулярная очистка или замена фильтрующего элемента, а также рассмотрение установки дополнительного магистрального фильтра грубой очистки перед блоком.
4. Совместим ли блок П-ФРК-6-2 с импортным оборудованием и возможен ли подбор аналога?
Да, устройство полностью совместимо с большинством промышленного пневмооборудования благодаря стандартной трубной цилиндрической резьбе G1/4". Наши инженеры готовы подобрать функциональный аналог под параметры вашей системы (давление, производительность, тип подключения) от бренда ГИДРАВЛИК или других производителей.
Компания «ГИДРАВЛИКА», являясь официальным поставщиком оборудования бренда ГИДРАВЛИК, осуществляет поставки блоков подготовки воздуха П-ФРК-6-2 и их модификаций по всей территории России и в страны СНГ. Мы предлагаем не только качественную продукцию, но и полную техническую поддержку: помощь в подборе, консультацию по монтажу и интеграции в существующие системы. Для заказа, уточнения характеристик или получения коммерческого предложения свяжитесь с нами через сайт 777-gidra.ru или по телефону.
