ПФРК10-1-1-0-Пневмоблок П-ФРК-10-1-1-0 (Ду=10мм, К3/8",0,05-1,0 МПА, метал.стакан) без манометра

Назначение: Блок подготовки воздуха П-ФРК-10-1-1-0 используется для комплексной обработки и стабилизации сжатого воздуха в пневматических системах промышленного оборудования. Он выполняет ключевые функции очистки от механических примесей и конденсата, а также точного регулирования выходного давления.

Блок обеспечивает долговечную и стабильную работу пневмоприводов, клапанов, цилиндров и другого оборудования, чувствительного к качеству сжатого воздуха. Его область применения включает станкостроение, транспортные системы, производственные линии, упаковочное и прессовое оборудование.

Основные параметры и код ТН ВЭД

Код ТН ВЭД для данного оборудования: 8421 39 000 0 (аппараты для фильтрования или очистки воздуха). Основные эксплуатационные характеристики пневмоблока П-ФРК-10-1-1-0 определяют его применение в широком спектре задач.

Конструкция пневмоблока П-ФРК-10-1-1-0 разработана для настенной или трубопроводной установки. Блок выполнен в моноблочном корпусе, объединяющем все функциональные элементы.

Стоят перед гидравлическим прессом техник и инженер. Техник: «Ребята на складе сказали, что с последней партией пневмоблоков П-ФРК-10-1-1-0 отгрузят немного магии». Инженер, не отрываясь от схемы: «Магия – это когда они все сойдутся по давлению и резьбе. А резервный контур проверь, там тоже пневмоблок П-ФРК-10-1-1-0 стоит, но без манометра». Техник вздыхает: «Значит, магия отменяется, будет обычная ручная регулировка».

Принцип работы и состав узлов

Сжатый воздух от компрессора подается на вход пневмоблока П-ФРК-10-1-1-0. Первый этап обработки происходит в фильтре-влагоотделителе центробежного действия, где происходит отделение капельной влаги и крупных частиц. Собранный конденсат накапливается в нижнем металлическом стакане.

Далее воздух проходит через регулирующий редукционный клапан, который с высокой точностью поддерживает заданное пользователем давление на выходе, независимо от колебаний входного давления и расхода. Рукоятка регулятора оснащена механизмом фиксации для предотвращения самопроизвольного изменения настроек.

В конструкцию также интегрирован аварийный клапан сброса избыточного давления, обеспечивающий безопасность системы. Отвод конденсата осуществляется полуавтоматически, возможно и ручное управление. Для установки манометра контроля давления предусмотрено резьбовое отверстие, закрытое пробкой.

Преимущества и особенности эксплуатации

Использование пневмоблока П-ФРК-10-1-1-0 в производственных линиях дает ряд практических преимуществ. Рассмотрим основные из них.

Защита оборудования. Очистка воздуха до 25 мкм и эффективное влагоотделение (не менее 90%) значительно продлевают ресурс работы дорогостоящих пневмоцилиндров, инструментов и клапанной аппаратуры.

Стабильность параметров. Блок обеспечивает минимальное падение давления на выходе (до 0,04 МПа) при изменении расхода от нуля до номинального, что критически важно для точных технологических операций.

Универсальность и удобство монтажа. Компактная моноблочная конструкция, стандартная резьба G3/8" и возможность крепления на кронштейн или непосредственно на трубопровод упрощают интеграцию в существующие системы.

Надежность в российских условиях. Климатическое исполнение УХЛ4 (для умеренного и холодного климата) позволяет эксплуатировать блок в неотапливаемых помещениях при соблюдении требований к температуре рабочей среды.

Простое обслуживание. Металлический стакан с прорезями позволяет визуально контролировать уровень загрязнения, а система полуавтоматического сброса конденсата не требует сложных манипуляций.

Технические характеристики в деталях

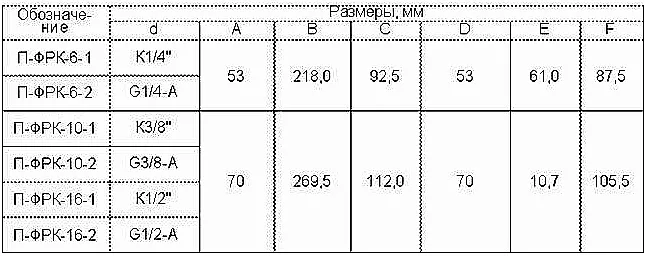

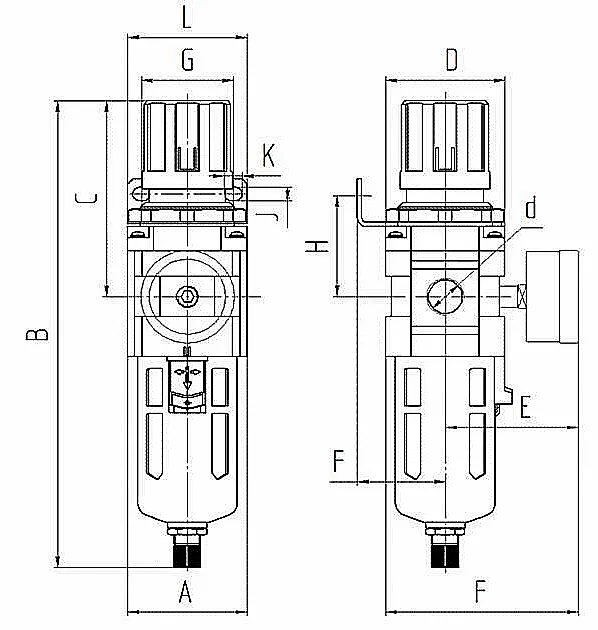

* Точные габаритные и присоединительные размеры рекомендуется уточнять по техническим чертежам перед монтажом пневмоблока П-ФРК-10-1-1-0 на оборудование.

Температурный режим, ресурс и условия эксплуатации

Блок подготовки воздуха рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C (для УХЛ-исполнения) при условии, что рабочая среда – сжатый воздух – не содержит конденсированной влаги в виде льда. Основным фактором, влияющим на ресурс работы, является качество подаваемого воздуха и своевременность обслуживания.

Соблюдение требований по предварительной очистке (не грубее 12 класса) и регулярный сброс конденсата из стакана многократно увеличивают межсервисный интервал. Ресурс основных уплотнительных элементов (мембран, манжет) зависит от цикличности нагрузки и агрессивности примесей в воздухе.

Типичные сферы применения и оборудование

Пневмоблок П-ФРК-10-1-1-0 применяется везде, где требуется качественный, стабильный по давлению сжатый воздух:

- Станки с ЧПУ (затворы, зажимы, автоматическая смена инструмента).
- Линии промышленной упаковки и фасовки.
- Пневматические прессовые установки.
- Испытательные стенды и стенды контроля.
- Системы управления клапанами на трубопроводной арматуре.
- Оборудование для деревообработки и металлообработки.
- Строительная и дорожная техника с пневмоприводами.

Расшифровка условного обозначения и модификации

В обозначении Пневмоблок П-ФРК-10-1-1-0 заложена следующая информация:
П – пневматический.
ФРК – фильтр-редуктор с клапаном.
10 – условный проход (Ду), мм.
Первая 1 – наличие/тип аварийного клапана (на входе).
Вторая 1 – исполнение (стандартное, металлический стакан).
0 – исполнение без манометра (заглушено пробкой).

По специальному заказу возможна поставка модификаций с автоматическим отводом конденсата (индекс «-АО») или с повышенной тонкостью фильтрации до 5 мкм (индекс «-5»).

Типичные ошибки при подборе

Некорректный выбор пневмоблока П-ФРК-10-1-1-0 может привести к нестабильной работе системы или преждевременному выходу из строя.

Ошибка 1: Подбор только по присоединительной резьбе (G3/8") без учета требуемого расхода воздуха. При недостаточном расходе система не сможет работать на полную мощность.

Ошибка 2: Игнорирование степени загрязненности входящего воздуха. Блок обеспечивает тонкость фильтрации 25 мкм. Если на вход подается воздух с более крупными частицами, фильтр будет быстро засоряться.

Ошибка 3: Установка в положение, значительно отклоняющееся от вертикали (более 5°), что нарушает процесс отделения конденсата и может привести к его попаданию в выходную магистраль.

Ошибка 4: Неучет диапазона настройки давления (0,05-0,85 МПа). Если системе требуется стабильное давление выше 0,85 МПа, данная модель не подходит.

Рекомендации по монтажу и обслуживанию

Монтаж следует производить в легкодоступном месте, удобном для визуального контроля уровня конденсата и регулировки давления. На корпусе нанесена стрелка, указывающая направление потока воздуха, которое необходимо строго соблюдать.

Перед блоком рекомендуется установить дополнительный фильтр грубой очистки для продления срока службы картриджа. Обслуживание заключается в периодическом (в зависимости от интенсивности использования и влажности) ручном сливе конденсата через штуцер в нижней части стакана и контроле чистоты фильтрующего элемента.

Примеры заказа и совместимость

1. Пневмоблок П-ФРК-10-1-1-0 – базовая комплектация (Ду 10 мм, G3/8", металлический стакан, без манометра).
2. Пневмоблок П-ФРК-10-1-1-АО – модель с автоматическим отводом конденсата.
3. Пневмоблок П-ФРК-10-1-1-5 – модель с тонкостью фильтрации 5 мкм.

При подборе аналога для замены вышедшего из строя узла необходимо учитывать не только присоединительные размеры (Ду 10 мм, G3/8"), но и ключевые параметры: диапазон регулировки давления (0,05-0,85 МПа), номинальный расход (0,63 м³/мин) и габариты для корректного размещения.

Функциональная схема пневмоблока подготовки воздуха П-ФРК-10.

Поставка пневмоблока П-ФРК-10-1-1-0 под брендом ГИДРАВЛИК осуществляется в любые регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы провести техническую консультацию, помочь с подбором аналога под вашу существующую систему и обеспечить оперативную доставку.

Для получения подробной информации о наличии, стоимости или оформления заявки на пневмоблок П-ФРК-10-1-1-0, свяжитесь с нами по телефону или оставьте заявку на сайте.
