Код ТН ВЭД 8413 60 310 0
Пластинчатые двухпоточные насосы серии НПл с рабочим давлением 6.3 МПа представляют собой современные гидравлические агрегаты, сконструированные для организации устойчивой подачи рабочей жидкости в две независимые линии гидропривода. Это надежное решение для металлообрабатывающих станков, прессового оборудования и других промышленных машин, где требуется надежная и безотказная работа гидросистемы. Приобретение **насоса НПл пластинчатого двухпоточного 6.3 МПа** позволяет обеспечить стабильную работу оборудования в условиях российских производств.
Описание и назначение двухпоточных насосов НПл 6.3 МПа
Серия **насосов НПл пластинчатых двухпоточных 6.3 МПа** разработана для подачи минеральных масел в гидравлические системы с постоянной производительностью. Конструктивно такой насос объединяет в едином корпусе два независимых рабочих механизма от однопоточных насосов НПл. Это обеспечивает общую точку всасывания, но раздельные нагнетательные порты, что значительно расширяет возможности эксплуатации. Характеристики каждого контура внутри двухпоточного агрегата соответствуют параметрам базовых однопоточных моделей, а общая номинальная мощность равна их суммарной мощности.
Парк насосов серии НПл, включая **насосы НПл пластинчатые двухпоточные 6.3 МПа**, делится на габаритные группы в зависимости от рабочего объема и производительности. Это позволяет инженерам и технологам точно подбирать оборудование под параметры конкретной гидросистемы. Данная серия пришла на смену ранее выпускавшимся насосам под маркировкой Г12-2..М и успешно используется на множестве российских предприятий, демонстрируя высокую надежность и совместимость с отечественными рабочими жидкостями.
Технические характеристики и параметры
**Насос пластинчатый двухпоточный НПл 6.3 МПа** предназначен для работы на минеральных маслах общего назначения, таких как ИГП-38, ВНИИ НП-403 или их современных аналогах, соответствующих ГОСТ. Это обеспечивает широкую доступность расходных материалов и простоту обслуживания в условиях России.
| Параметр | Значение для насосов НПл 6.3 МПа |
| Рабочее давление, номинальное | 6.3 МПа (63 кгс/см²) |
| Диапазон температур рабочей среды | от –10°C до +60°C |
| Тип рабочей среды | Минеральные масла (ИГП-38, ВНИИ НП-403, ВМГЗ и аналоги) |
| Кинематическая вязкость масла | от 20 до 400 мм²/с |
| Тонкость фильтрации (рекомендуемая) | 25 мкм |
| Частота вращения вала, номинальная | 960 об/мин |
| Направление вращения вала | Правое (со стороны вала). По запросу — левое (исполнение «Л») |
| Нормативный документ | ТУ 2.053.1899-88 |
Сводная таблица моделей насосов НПл пластинчатых двухпоточных 6.3 МПа
В таблице ниже представлены основные модели серии с указанием их рабочего объема, производительности (подачи) при номинальных оборотах и массы. Каждый **насос НПл пластинчатый двухпоточный 6.3 МПа** имеет уникальную маркировку, отражающую его конструктивные особенности.
| Модель насоса (нов. маркировка) | Модель насоса (стар. маркировка) | Рабочий объем, см³ (1й/2й насос) | Подача, л/мин (при 960 об/мин) | Масса, кг |
| Габарит 1 (малый) |
| НПл 8/6,3 | Г12-31АМ | 8 | 5.8 | 9.7 |
| НПл 12,5/6,3 | Г12-31М | 12.5 | 9.7 |
| НПл 16/6,3 | Г12-32АМ | 16 | 12.7 |
| НПл 25/6,3 | Г12-32М | 25 | 21.1 |
| НПл 32/6,3 | Г12-33АМ | 32 | 27.9 |
| НПл 40/6,3 | Г12-33М | 40 | 35.7 |
| Габарит 1+1 (сдвоенный малый) |
| НПл 8-8/6,3 | 5Г12-31АМ | 8 / 8 | 5.8 / 5.8 | 19 |
| НПл 8-12,5/6,3 | 5Г12-31М | 8 / 12.5 | 5.8 / 9.7 |
| НПл 8-16/6,3 | 5Г12-32АМ | 8 / 16 | 5.8 / 12.7 |
| НПл 8-25/6,3 | 5Г12-32М | 8 / 25 | 5.8 / 21.1 |
| НПл 8-32/6,3 | 5Г12-33АМ | 8 / 32 | 5.8 / 27.9 |
| НПл 8-40/6,3 | 5Г12-33М | 8 / 40 | 5.8 / 35.7 |
| НПл 12,5-12,5/6,3 | 8Г12-31М | 12.5 / 12.5 | 9.7 / 9.7 |
| НПл 12,5-16/6,3 | 8Г12-32АМ | 12.5 / 16 | 9.7 / 12.7 |
| НПл 12,5-25/6,3 | 8Г12-32М | 12.5 / 25 | 9.7 / 21.1 |
| НПл 12,5-32/6,3 | 8Г12-33АМ | 12.5 / 32 | 9.7 / 27.9 |
| НПл 12,5-40/6,3 | 8Г12-33М | 12.5 / 40 | 9.7 / 35.7 |
| НПл 16-16/6,3 | 12Г12-32АМ | 16 / 16 | 12.7 / 12.7 |
| НПл 16-25/6,3 | 12Г12-32М | 16 / 25 | 12.7 / 21.1 |
| НПл 16-32/6,3 | 12Г12-33АМ | 16 / 32 | 12.7 / 27.9 |
| НПл 16-40/6,3 | 12Г12-33М | 16 / 40 | 12.7 / 35.7 |
| НПл 25-25/6,3 | 18Г12-32М | 25 / 25 | 21.1 / 21.1 |
| НПл 32-32/6,3 | 25Г12-33АМ | 32 / 32 | 27.9 / 27.9 |
| НПл 40-40/6,3 | 35Г12-33М | 40 / 40 | 35.7 / 35.7 |
| ... и другие модели из габаритных групп 2, 2+1, 2+2 |
Принцип работы и конструкция
Принцип действия насоса НПл пластинчатого двухпоточного 6.3 МПа основан на изменении объема рабочих камер, образованных пластинами (шиберами), ротором и статором. При вращении вала пластины под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора, имеющей овальную форму. Это создает попеременно зоны всасывания и нагнетания. В двухпоточной модификации внутри одного корпуса размещены два таких рабочих комплекта, которые приводятся от одного общего вала, но имеют разделенные нагнетательные линии. Это позволяет питать два независимых контура гидросистемы от одного источника привода, что экономит место и упрощает кинематическую схему оборудования.
Температурный режим, срок службы и надежность
Штатный температурный диапазон для **насосов НПл пластинчатых двухпоточных 6.3 МПа** составляет от –10°C до +60°C. При использовании специальных масел, адаптированных к низким температурам, возможна работа в условиях российских зим с кратковременным понижением температуры окружающей среды до –40°C, что важно для неотапливаемых цехов и мобильной техники. Срок службы агрегата напрямую зависит от соблюдения условий эксплуатации: чистоты рабочей жидкости, отсутствия кавитации, соответствия вязкости и своевременного технического обслуживания. При правильной эксплуатации насосы демонстрируют высокий ресурс, характерный для пластинчатых конструкций.
Техническая загадка: Работаю на два фронта, люблю минеральное масло. Вращаюсь в одну сторону, но создаю два независимых потока. Кто я? (Ответ: насос НПл пластинчатый двухпоточный 6.3 МПа).
Шутка: Инженер спрашивает у насоса НПл пластинчатого двухпоточного 6.3 МПа: «Почему ты такой надежный?». Насос отвечает: «У меня внутри два сердца, и оба работают как часы. Даже если одно забудет про масло, второе напомнит!».
Область применения и используемое оборудование
Насос НПл пластинчатый двухпоточный 6.3 МПа нашел широкое применение в промышленном оборудовании, требующем раздельного питания нескольких гидроприводов. Основные сферы использования:
Металлорежущие станки: токарные, фрезерные, сверлильные, шлифовальные станки для подачи СОЖ, перемещения суппортов, зажима заготовок.
Прессовое оборудование: гидравлические прессы, гильотинные ножницы, где один поток может отвечать за главный цилиндр, а второй — за зажим или выталкиватель.
Специализированная техника: подъемно-транспортное оборудование, испытательные стенды, технологические линии.
Ремонт и запчасти
Конструкция насоса НПл пластинчатого двухпоточного 6.3 МПа является ремонтнопригодной. Наиболее часто изнашиваемыми элементами, требующими замены, являются пластины (шиберы), уплотнительные кольца, втулки вала, пружины пластин. В полевых или цеховых условиях возможна замена этих элементов при наличии ремкомплекта и базовых слесарных навыков.
Типичный состав ремкомплекта:
| Наименование детали | Материал | Кол-во в ремкомплекте (примерно) |
| Пластины (шиберы) | Специальная сталь | Комплект на 1 насосный модуль |
| Уплотнительные кольца (торцевые уплотнения) | Резина или фторопласт | Комплект |
| Сальник (манжета вала) | Резина | 1-2 шт. |
| Уплотнительные прокладки корпуса | Паронит или резина | Комплект |
Работа в экстремальных условиях
Насос пластинчатый двухпоточный НПл 6.3 МПа адаптирован для работы в сложных условиях. Его конструкция допускает эксплуатацию при низких температурах (до –40°C при использовании морозостойких масел). Полная совместимость с широким спектром отечественных минеральных масел по ГОСТ снижает зависимость от импортных расходных материалов. Модульная конструкция и доступность ремкомплектов позволяют проводить восстановление работоспособности даже в полевых условиях, что особенно ценно для удаленных участков и сервисных служб.
Условное обозначение (шифр) насосов НПл
Маркировка насоса НПл пластинчатого двухпоточного 6.3 МПа содержит всю необходимую информацию для идентификации:
НПл х-х/6,3 (Л) УХЛ4, где:
НПл – насос пластинчатый
х-х – рабочий объем первого и второго насосных модулей в см³ (например, 8-25, 12,5-40, 63-63)
/6,3 – номинальное рабочее давление в МПа
(Л) – исполнение с левым вращением вала (если отсутствует — правое)
УХЛ4 – климатическое исполнение и категория размещения (для умеренного и холодного климата, размещение в закрытых помещениях)
Структура условного обозначения
Изображение схемы условного обозначения насосов НПл
Габаритные и присоединительные размеры
Размеры и вес агрегатов зависят от габаритной группы. Для серии насосов НПл пластинчатых двухпоточных 6.3 МПа характерны следующие диапазоны:
| Габаритная группа | Примеры моделей | Диапазон масс, кг | Присоединительные размеры (примерно) |
| Габарит 1, 1+1 | НПл 12,5/6,3; НПл 25-40/6,3 | 9.7 — 19 | Фланцевое, по ГОСТ или ТУ. Размеры крепежных отверстий и межосевые расстояния зависят от модели. |
| Габарит 2, 2+1, 2+2 | НПл 80/6,3; НПл 125-40/6,3; НПл 80-125/6,3 | 25 — 46 | Фланцевое, более мощное крепление. Патрубки всасывания и нагнетания с внутренней резьбой или под штуцер. |

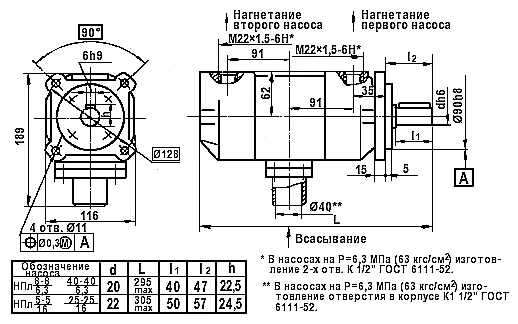

Чертеж общего вида насоса НПл двухпоточного габарит 1

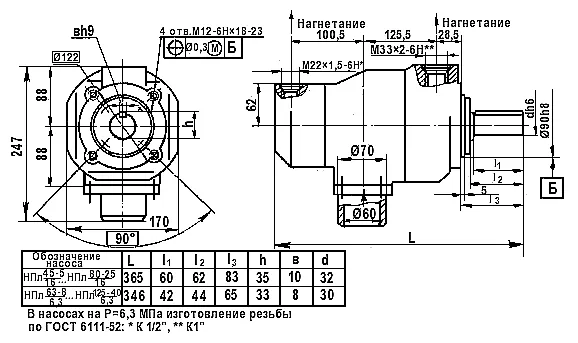

Чертеж общего вида насоса НПл двухпоточного габарит 2

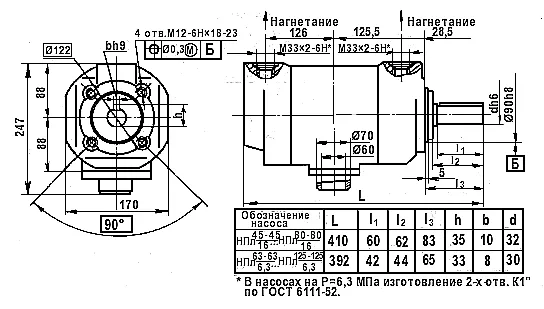

Чертеж присоединительных размеров насоса НПл
Примеры заказа типовых моделей
Для заказа необходимо указать полное условное обозначение насоса, например:
— Насос НПл 25-40/6,3 УХЛ4 (пластинчатый двухпоточный, рабочие объемы 25 и 40 см³, давление 6.3 МПа, правое вращение, климатическое исполнение УХЛ4).
— Насос НПл 63-12,5/6,3 Л УХЛ4 (пластинчатый двухпоточный, рабочие объемы 63 и 12.5 см³, давление 6.3 МПа, левое вращение вала (Л), климатическое исполнение УХЛ4).
При необходимости наши специалисты помогут подобрать аналог **насоса НПл пластинчатого двухпоточного 6.3 МПа** под ваше конкретное оборудование, в том числе с учетом старых систем обозначений (например, Г12-33М, 8Г12-24АМ и т.д.).
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса НПл пластинчатого двухпоточного 6.3 МПа?
Выбор зависит от двух ключевых параметров гидросистемы: требуемой производительности (подачи, л/мин) в каждой из двух линий и рабочего давления (до 6.3 МПа). По таблице подбирается модель с рабочими объемами, дающими нужную подачу при номинальных 960 об/мин. Также важно учитывать габарит (размер и вес) и направление вращения вала.
Каковы сроки поставки и варианты доставки по России?
Насосы серии НПл часто имеются в наличии на нашем складе в Екатеринбурге. Срок поставки в регионы зависит от выбранного способа доставки (транспортная компания, почта). В Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и другие крупные города доставка осуществляется в сжатые сроки. Точные сроки и стоимость доставки уточняйте при оформлении заказа.
С какими типами рабочих жидкостей совместим насос НПл?
Насос НПл пластинчатый двухпоточный 6.3 МПа рассчитан на минеральные масла с кинематической вязкостью 20-400 мм²/с и температурой от –10°C до +60°C. Рекомендованы масла ИГП-38, ВНИИ НП-403, ВМГЗ, МГЕ-46А и их импортные аналоги (например, Tellus, Shell). Для низкотемпературной эксплуатации применяются специальные морозостойкие марки. Использование жидкостей на водной основе или несоответствующих по вязкости не допускается.
Возможно ли подключение насоса к существующей гидросистеме со старым насосом типа Г12-2М?
Да, в большинстве случаев **насос НПл пластинчатый двухпоточный 6.3 МПа** является прямым функциональным аналогом и преемником насосов старого парка типа Г12-2М (например, 8Г12-24АМ, 35Г12-25АМ). При замене важно сверить габаритные и присоединительные размеры, направление вращения вала и электрические параметры привода. Наши специалисты помогут подобрать модель с идентичными посадочными местами и характеристиками.
Российское производство и доставка по РФ
Мы осуществляем прямые поставки надежных пластинчатых двухпоточных насосов серии НПл 6.3 МПа производства российских заводов со склада в Екатеринбурге. Это гарантирует оптимальные цены, оперативную отгрузку и доступность запасных частей. Доставка организуется во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Вся продукция соответствует техническим условиям (ТУ) и готова к работе в суровых условиях российских предприятий.
Вы всегда можете получить подробную консультацию и оформить заказ на **насос НПл пластинчатый двухпоточный 6.3 МПа** на нашем сайте 777-gidra.ru или связавшись с нами через страницу Контакты.
